紧凑型气动执行气缸组件结构设计

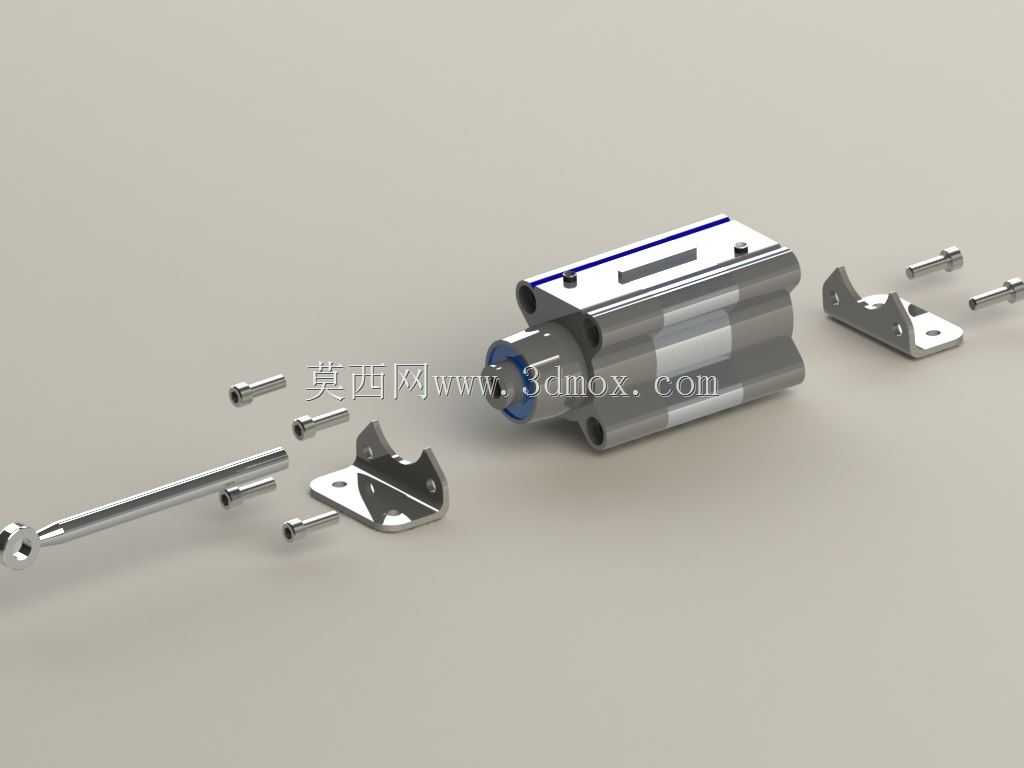

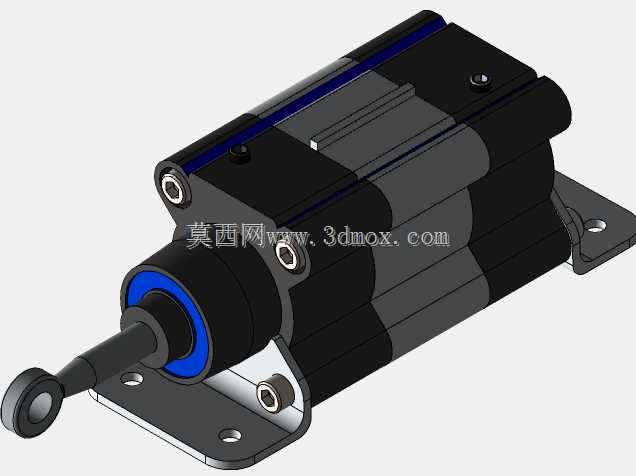

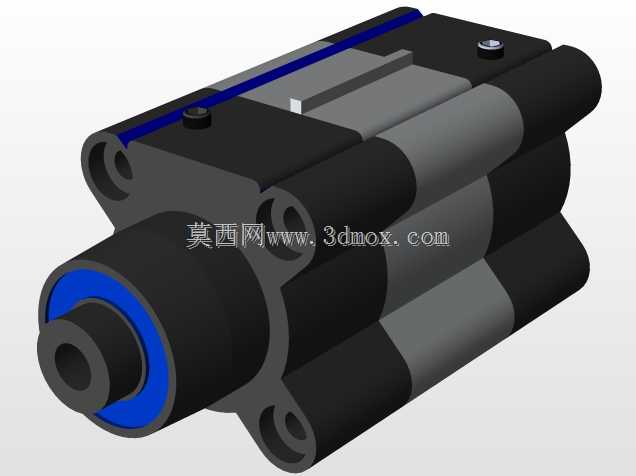

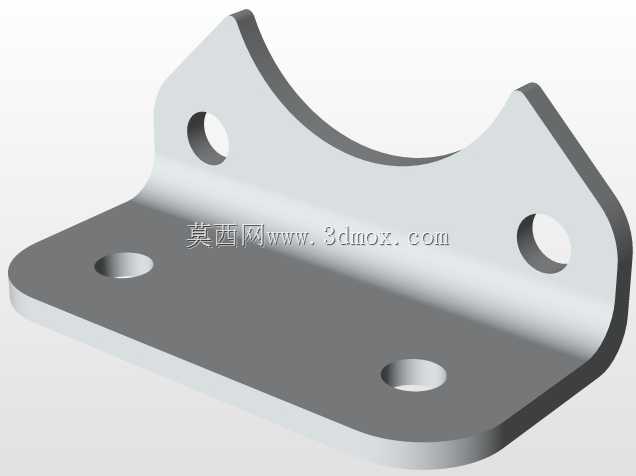

这款紧凑型气动执行组件，主要面向轻工自动化生产线、小型工装夹具、包装设备的直线往复驱动场景设计，在空间受限的工位布局中优势明显，可替代同行程规格的标准气缸，减少设备整体安装空间占用。组件采用缸体与端盖一体化的紧凑结构，缸筒外壁做了平面铣削处理，既可以直接通过缸体平面贴合安装面做无附件固定，也能搭配两侧的L型安装支架实现脚座式安装，适配不同设备的安装布局需求。活塞杆采用硬质镀铬处理，表面粗糙度控制在Ra0.8以内，配合缸体内部的导向环与防尘圈，可在多尘、轻度油污的车间环境下长期稳定运行，避免活塞杆拉伤导致的漏气问题。两侧的安装支架做了折弯加强处理，安装孔位采用长圆孔设计，允许安装时做±2mm的位置微调，降低加工件的孔位精度要求，减少现场装配的调整工作量。配套的紧固件全部采用内六角圆柱头螺钉，沉头安装后不会突出支架表面，避免与周边运动部件发生干涉。缸体两端设置了可调缓冲节流针阀，可根据驱动负载的重量与运行速度调整缓冲气量，减少活塞到达行程端点时的刚性撞击，降低设备运行噪音，同时延长密封件的使用寿命。进气口设置在缸体侧端的平面位置，接口采用标准G1/8管螺纹，可直接适配常规气动快插接头，无需额外转换接头。设计过程中优先考虑了零部件的通用性，缸体密封件、活塞杆、导向套均采用行业通用规格，后期维护时可直接采购标准备件更换，无需定制特殊配件。整体安装边界控制严格，缸体最大外径不超过32mm，搭配支架后的总安装宽度控制在60mm以内，行程覆盖10-50mm区间，可满足多数小型工位的推料、压紧、定位动作需求。在夹具应用场景中，该组件可直接安装在夹具基板侧面，配合压头实现工件的快速压紧，响应速度快，输出力稳定，在0.5MPa供气压力下可输出超过120N的轴向推力，满足小型五金件、塑胶件的装夹需求。组件拆解后各零件无复杂异形结构，缸体采用铝合金硬质氧化处理，重量轻且防锈能力强，可在潮湿的装配车间环境下使用，不会出现锈蚀卡滞的问题。
