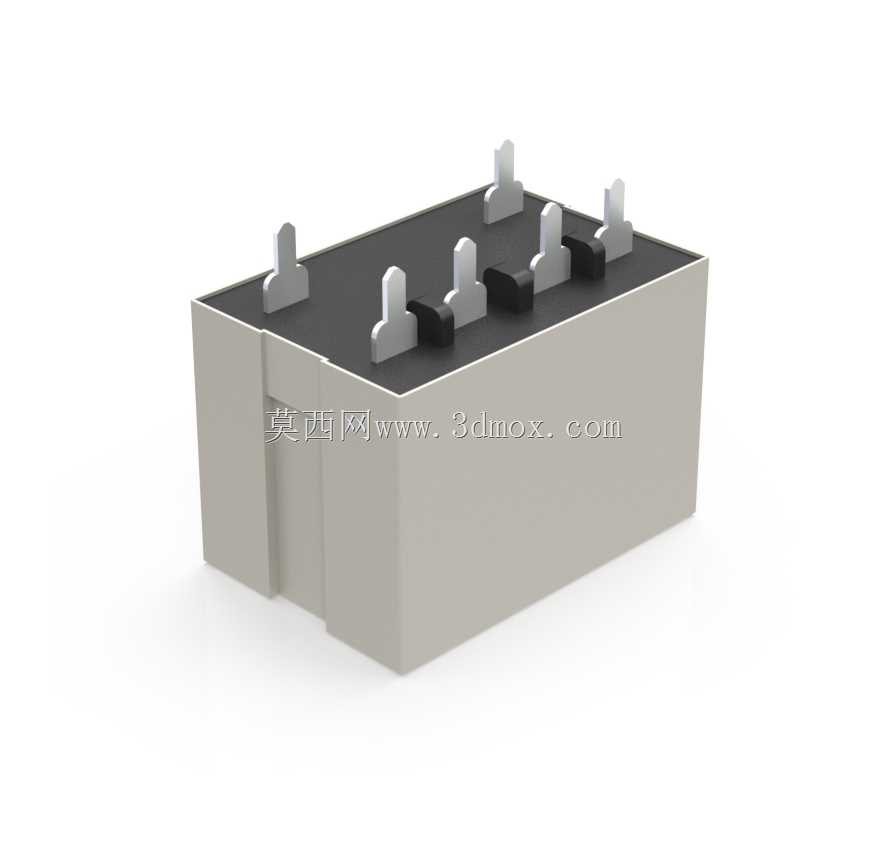

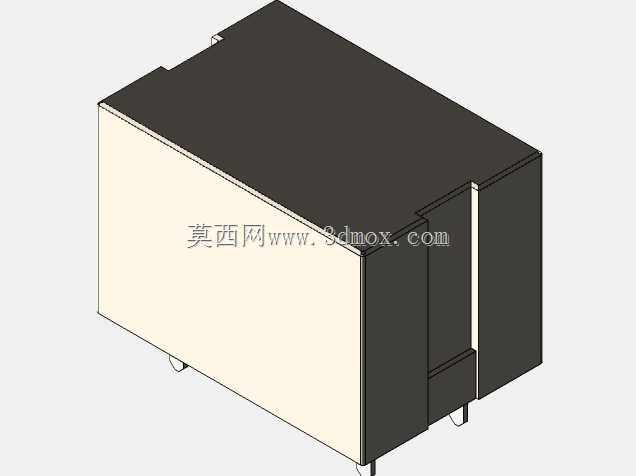

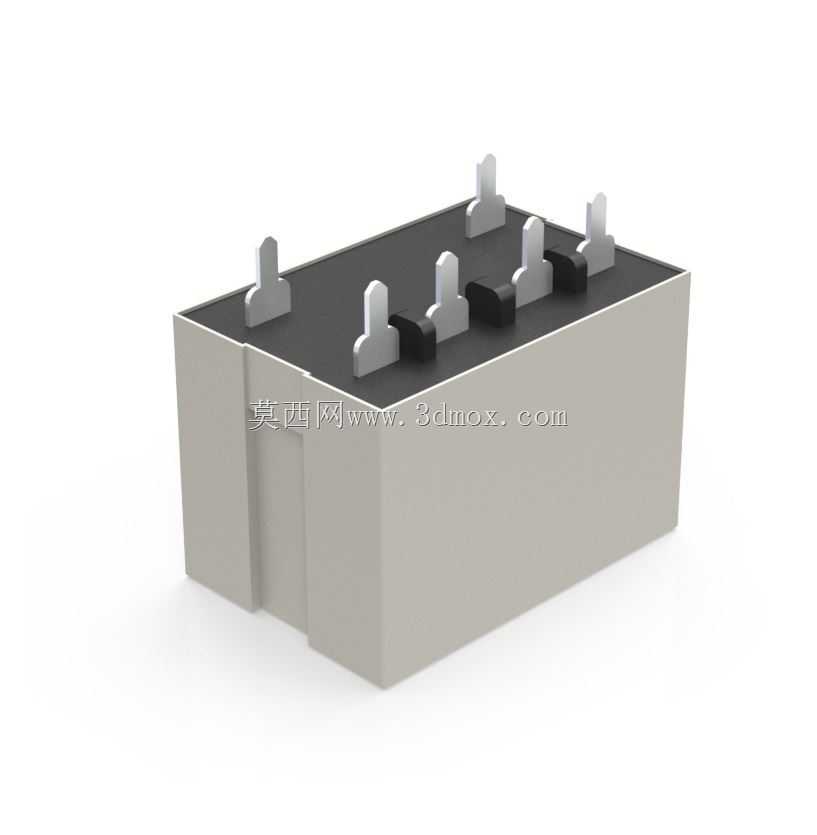

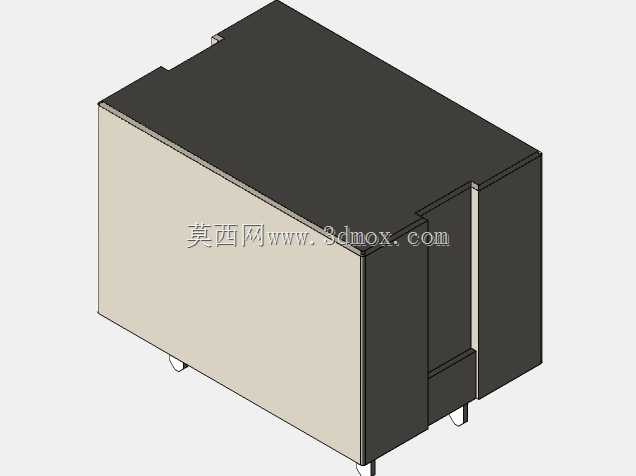

这款功率继电器在工控配电、动力回路通断场景中应用十分广泛,常见于自动化产线的负载切换、大功率设备的远程控制回路,能够承载20A等级的额定通断电流,属于DTSP-NO类型的常开型功率继电器,在选型时需要重点匹配线圈电压、触点容量与安装空间边界。从结构设计来看,这款继电器采用长方体塑封外壳,顶部排布多组插装式引脚,引脚间距符合行业通用的PCB安装规范,同时也可搭配配套底座实现导轨式安装,适配不同的柜内装配需求。外壳采用阻燃工程塑料注塑成型,能够在回路过载发热时提供足够的绝缘防护,避免相邻电气元件出现击穿短路问题。触点部分采用银合金材质,能够在频繁通断的工况下降低触点烧蚀概率,延长元件的实际使用寿命,顶部的引脚排布区分线圈引脚与主触点引脚,接线时可通过引脚位置快速区分回路,减少装配接线的出错概率。在建模过程中,需要严格还原引脚的伸出长度、引脚截面尺寸以及本体的长宽高边界,因为这类元件在PCB布局或者柜内排布时,安装空间的预留需要完全贴合元件实际尺寸,一旦尺寸出现偏差,就会出现装配干涉,导致元件无法正常安装。同时外壳表面的脱模斜度、引脚与本体的衔接位置都需要按照实物比例还原,确保三维模型能够直接用于虚拟装配验证,不需要二次调整尺寸。在实际设备应用中,这类继电器通常用来控制电机、加热器等大功率负载的通断,相比小型信号继电器,它的触点载流能力更强,能够直接驱动额定范围内的动力负载,不需要额外搭配中间继电器扩容,简化控制回路的接线结构。设计时还考虑了元件的散热需求,塑封外壳的结构预留了足够的内部空间,避免触点大电流通断时热量积聚过快,同时引脚的铜质基材能够辅助传导部分热量,降低元件工作时的温升。在进行三维装配设计时,除了本体尺寸,还需要预留接线或者插装底座的操作空间,尤其是引脚焊接或者螺丝接线的位置,要留出足够的工具操作空间,避免后期装配维护时无法操作。
- 上一篇:单缸小型简易动力装置结构设计
- 下一篇:汽车发动机活塞连杆组件结构设计
- 全部评论(0)
- 模板大小: 1.21 MB
- 售价:5金币
- 下载次数: 74
- 系统要求: STEP / IGES,SOLIDWORKS,Rendering
- 软件分类: 继电器
