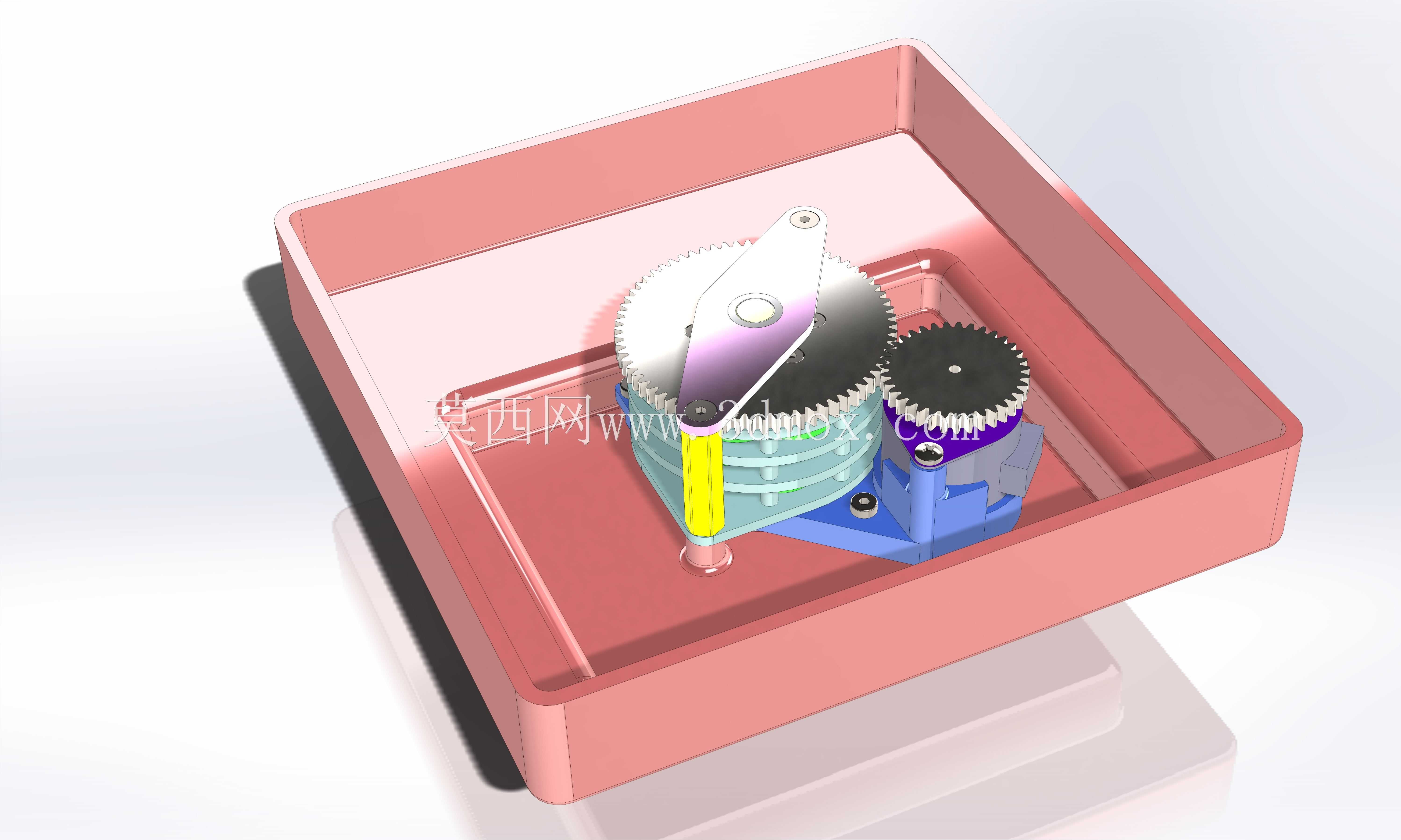

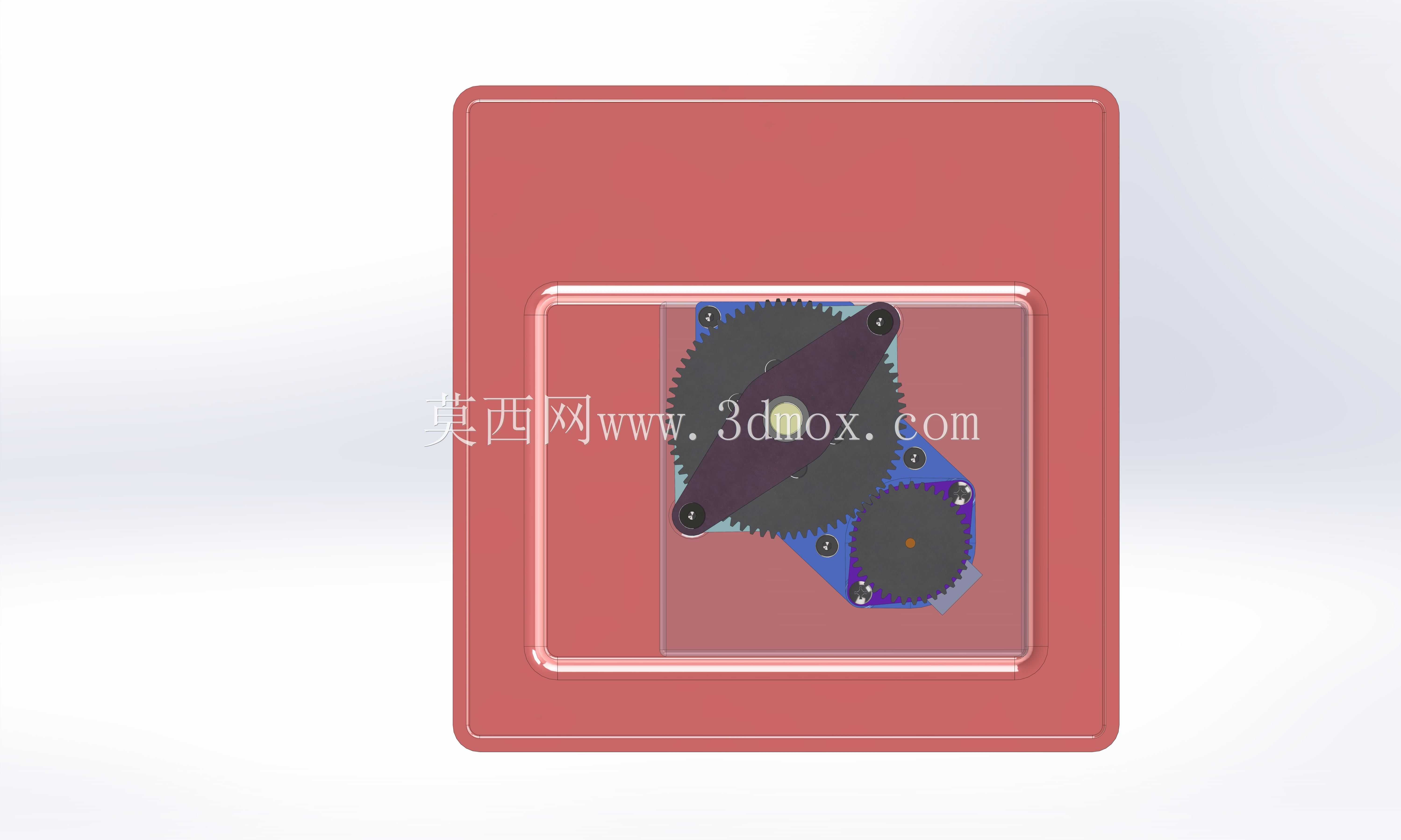

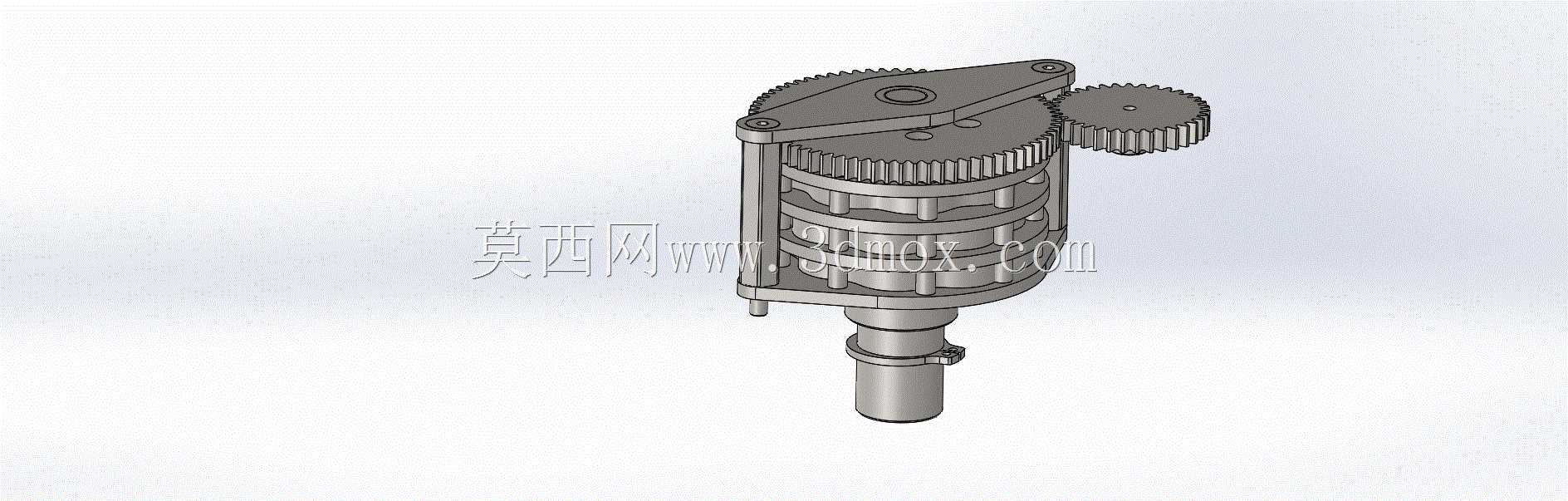

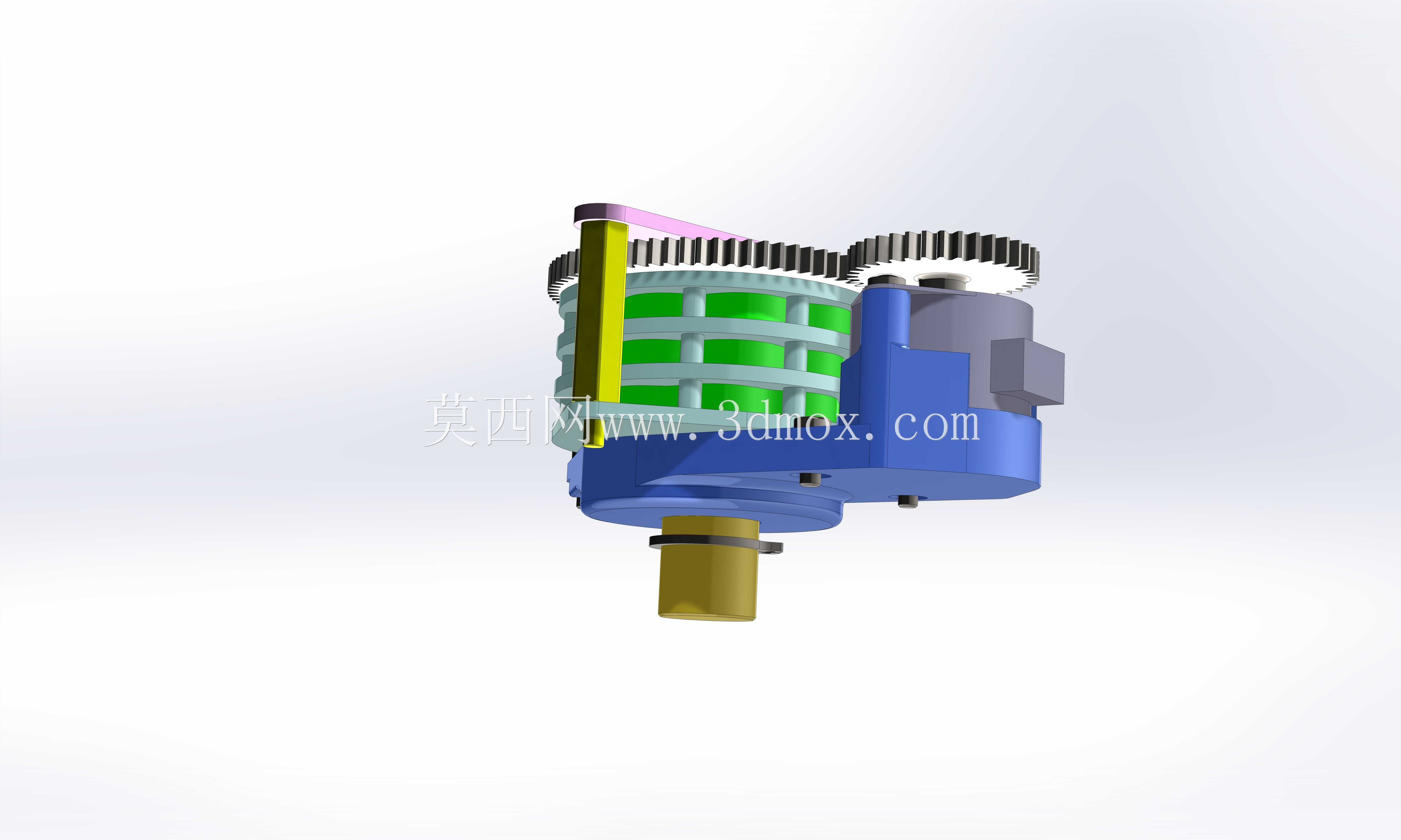

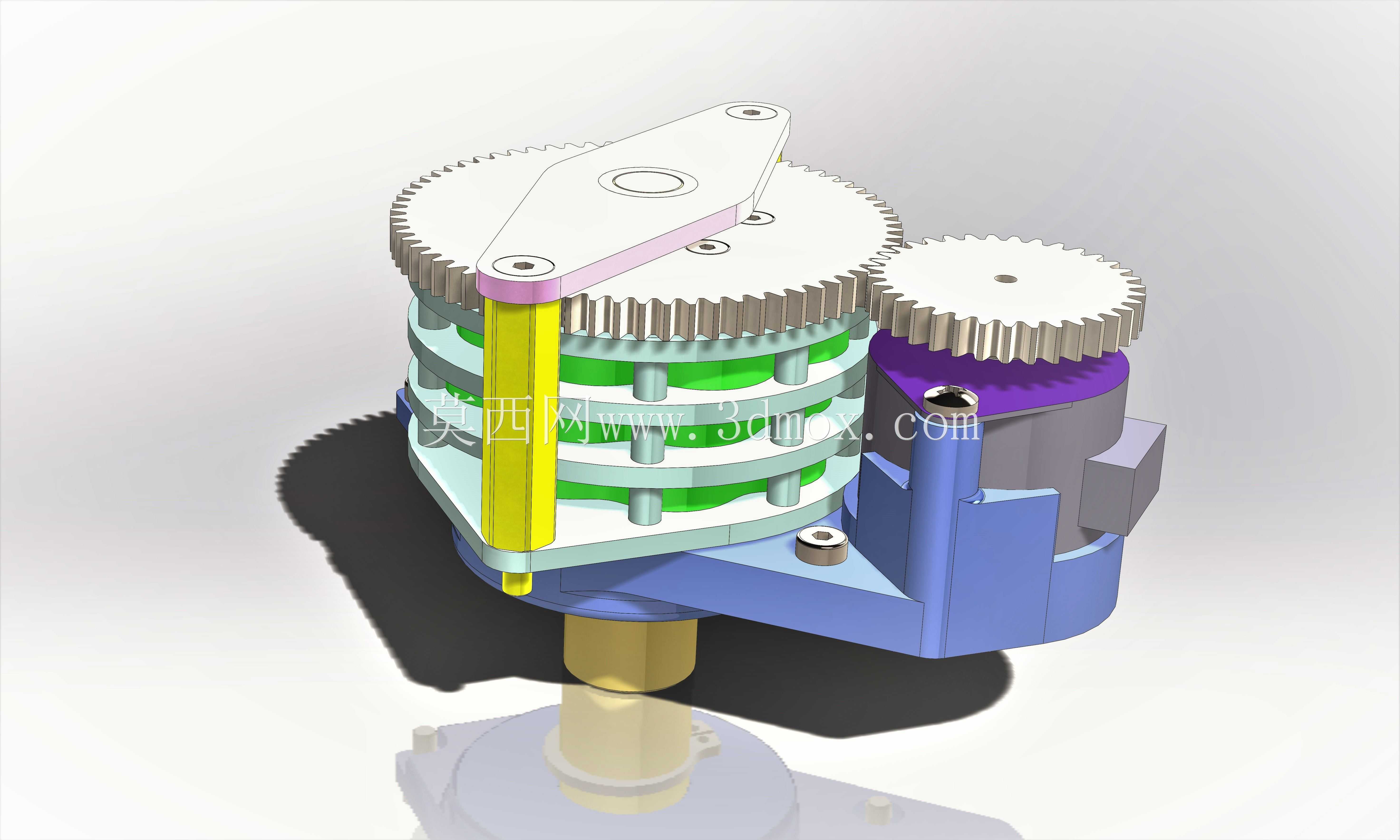

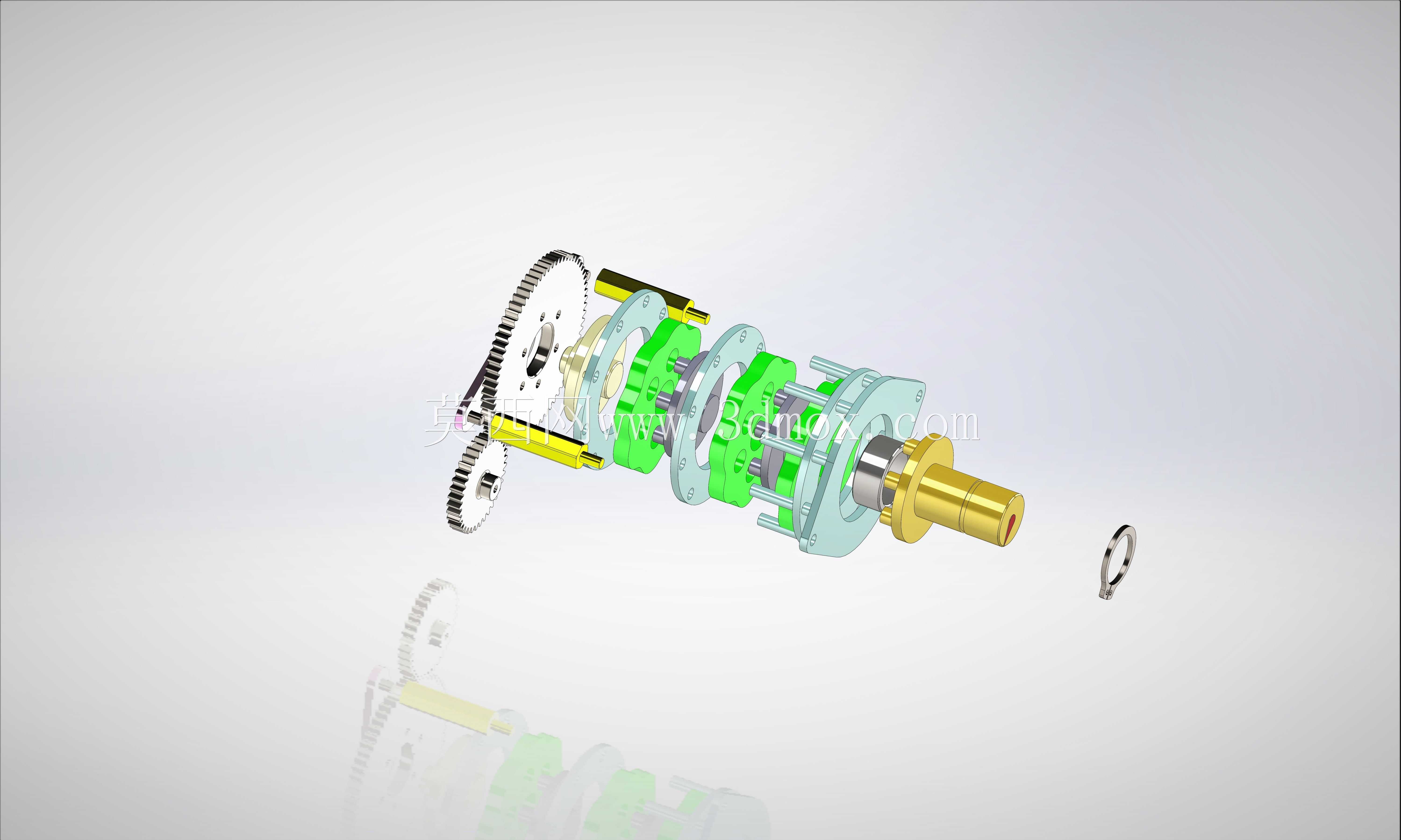

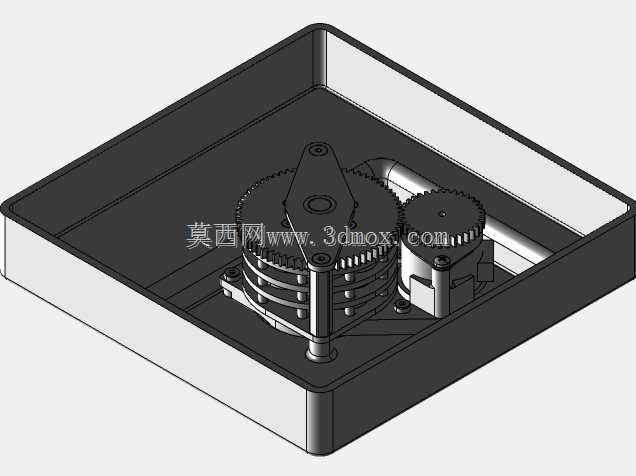

三级外摆线正齿轮大减速比传动结构

项目分类:3D模型 发布时间:2021-09-02 ID:260356
  • 三级外摆线正齿轮大减速比传动结构
  • 三级外摆线正齿轮大减速比传动结构
  • 三级外摆线正齿轮大减速比传动结构
  • 三级外摆线正齿轮大减速比传动结构
  • 三级外摆线正齿轮大减速比传动结构
  • 三级外摆线正齿轮大减速比传动结构
  • 三级外摆线正齿轮大减速比传动结构

这套三级外摆线正齿轮传动结构,核心针对需要极小输出转速、大传动扭矩的低速重载工况设计,常见于精密回转工作台、自动化生产线的间歇分度机构、小型起重设备的慢驱单元,以及部分需要低转速大扭矩输出的实验台驱动端。不同于常规行星减速或者谐波减速结构,这套传动全部采用外摆线齿形的正齿轮啮合,摆线齿形的啮合重合度远高于普通渐开线圆柱齿轮,单级啮合过程中同时参与咬合的轮齿数量更多,因此同等模数、同等齿宽条件下,单级承载能力比普通渐开线齿轮高出近四成,且啮合过程中齿面滑动率更低,长期运行的磨损量更小,适合长时间连续运转的固定减速场景。整套结构采用三级串联的传动布局,前两级为摆线齿轮传动,单级传动比设置为8:1,末级搭配2:1的直齿轮传动做扭矩输出衔接,总传动比达到1024,输入端接入1000转左右的常规驱动转速时,输出端转速可稳定在1转每分钟,完全匹配需要极低转速、平稳输出扭矩的工位需求。设计过程中优先考虑了安装边界的紧凑性,各级齿轮的支撑采用一体式阶梯轴搭配薄壁轴承的布局,轴向定位通过轴肩与孔用挡圈配合实现,没有额外的冗余定位结构,整体径向尺寸控制在常规同减速比行星减速器的七成左右,轴向长度也做了压缩,可直接嵌入设备的安装腔体内部,不需要额外预留过大的装配空间。输入端采用标准的圆柱轴伸设计,可通过联轴器直接与常规驱动电机输出轴连接,输出端为带定位轴颈的法兰结构,可直接连接负载转盘或者执行机构,不需要额外加装转接法兰。齿形设计阶段针对摆线齿的啮合间隙做了微米级的公差匹配,既保证了传动过程中无卡滞,又将回程间隙控制在极小范围内,避免低速输出时出现爬行或者抖动问题。各级齿轮的材质选用上,啮合齿面做了表面硬化处理,芯部保留足够韧性,既抗冲击又耐磨损,支撑轴承选用标准深沟球轴承,采购替换便捷,后期维护成本低。整套结构的装配逻辑遵循从输出端向输入端逐层堆叠的顺序,各级齿轮与轴的配合采用过渡配合加键连接,传递扭矩可靠,不会出现长期运行后齿轮与轴相对打滑的问题,外壳采用分段式腔体设计,每段腔体对应一级传动的支撑位置,装配时可逐段检查齿轮啮合间隙,调整到位后再通过螺栓锁紧整体,装配工艺性较好,适合小批量加工装配。
