翅片管式风冷换热装置结构设计

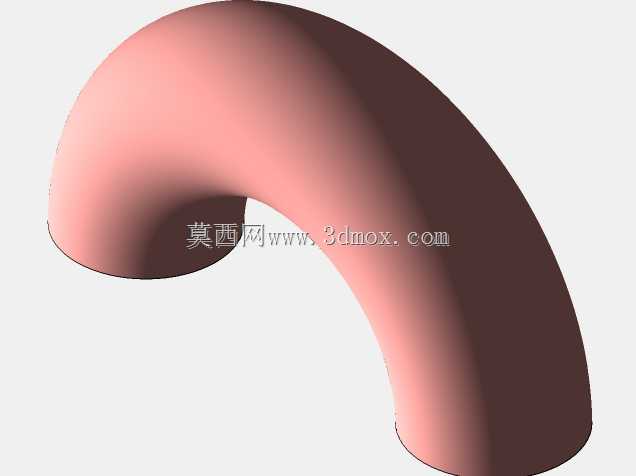

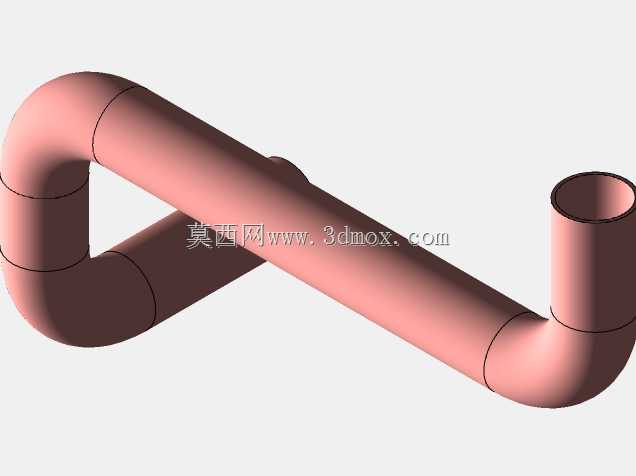

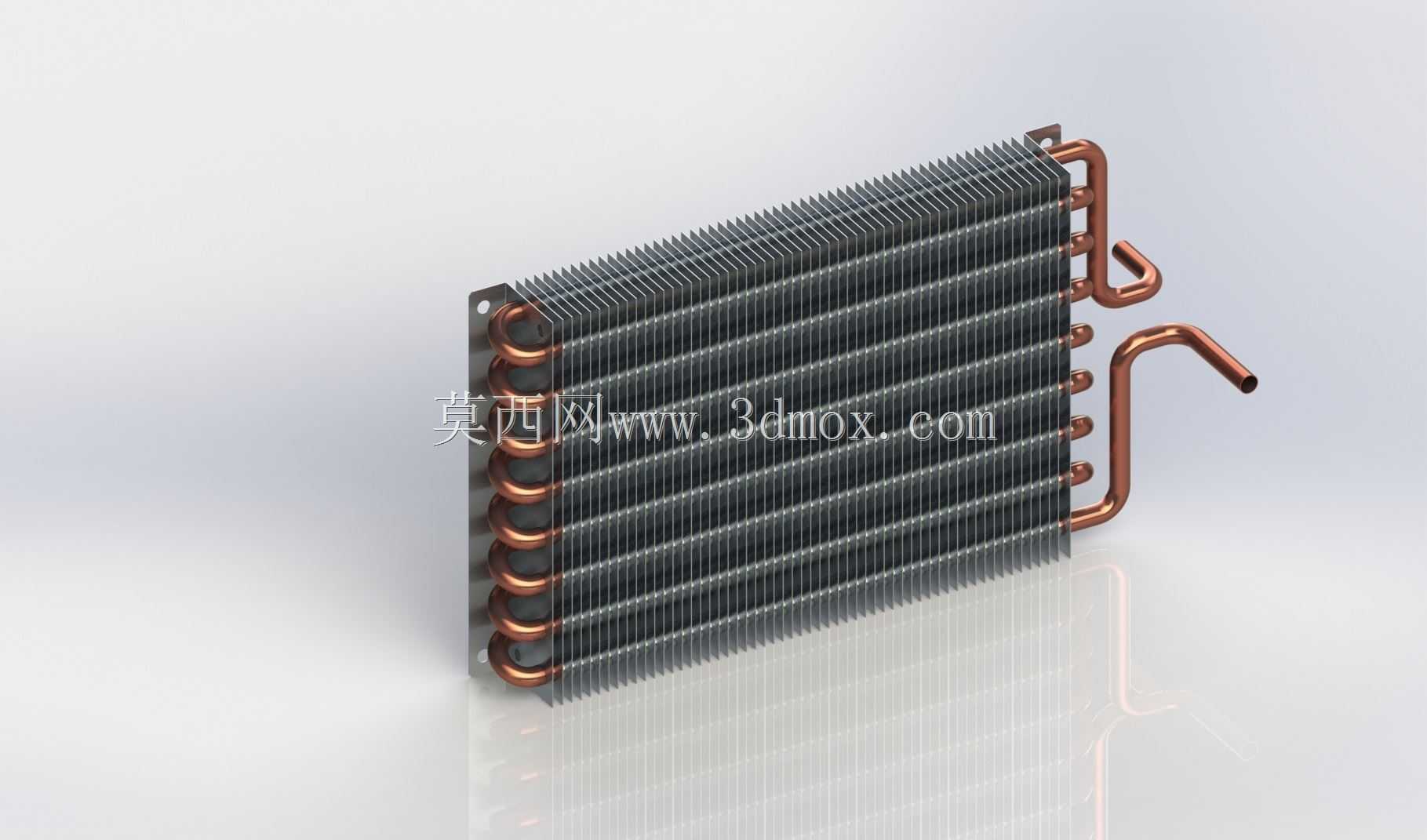

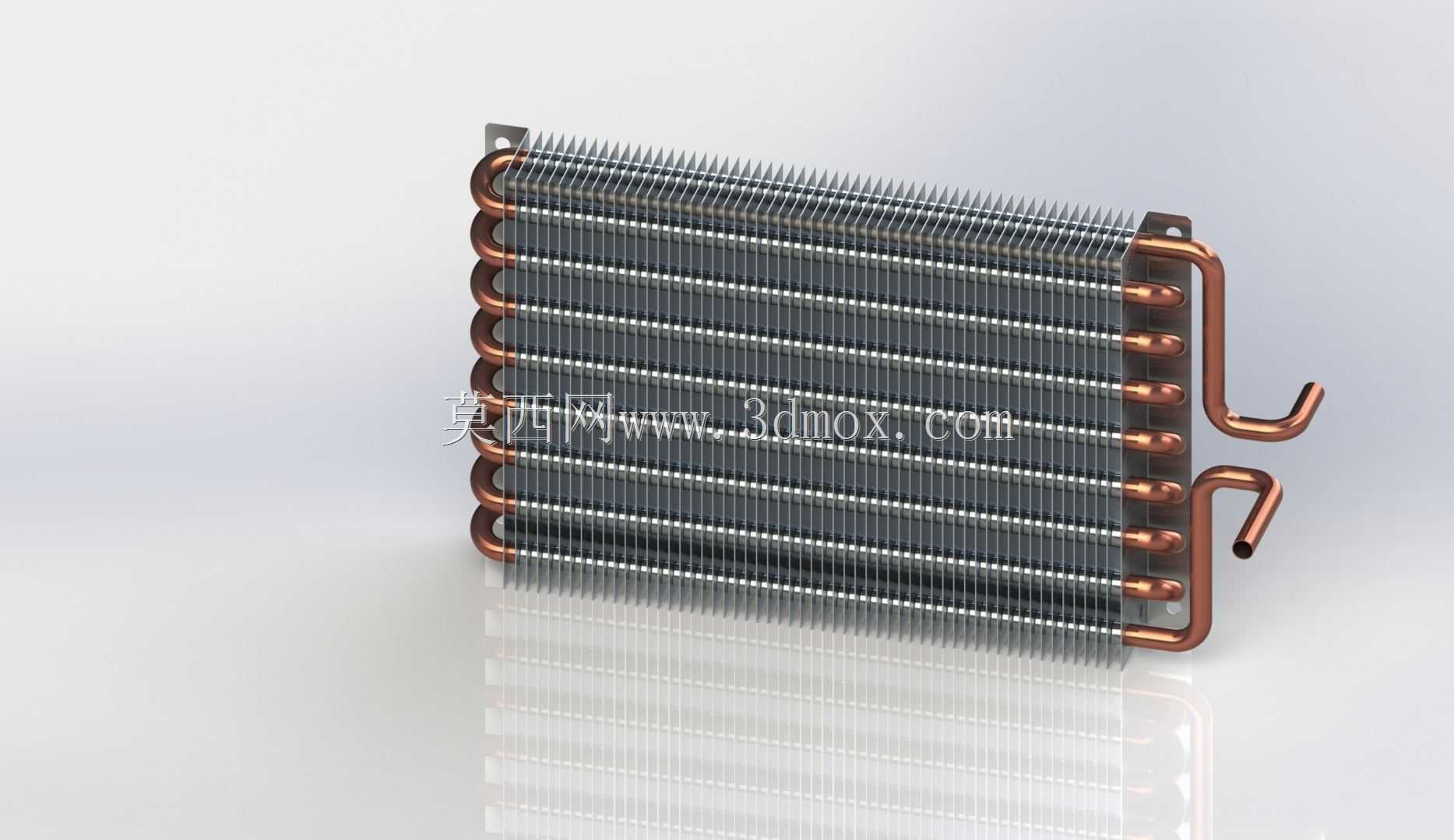

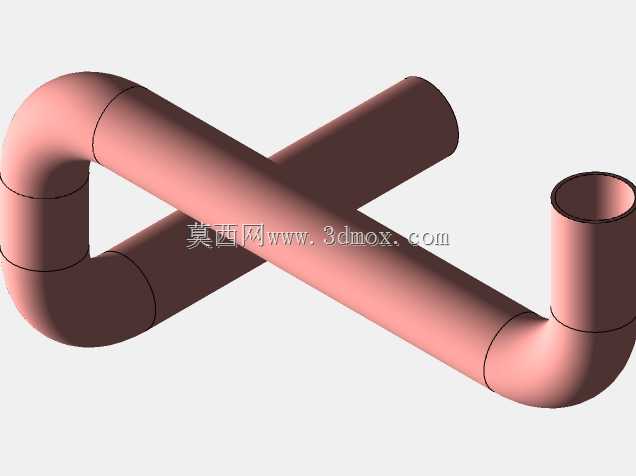

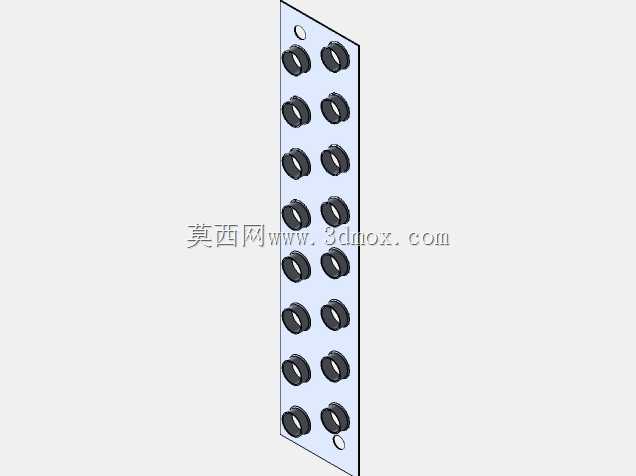

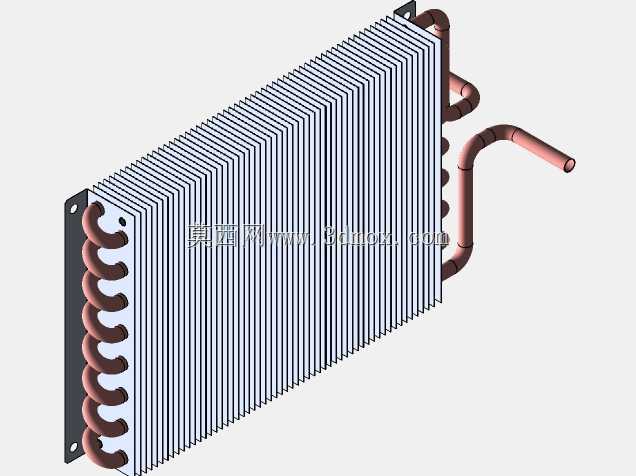

这类翅片管式换热结构，在小型制冷机组、机柜散热、商用冷柜冷凝端、小型工业风冷温控场景里应用十分普遍，核心是通过扩展换热面积实现两种介质间的高效热量传递，结构上采用紫铜盘管穿套铝制冲压翅片的组合，紫铜管路走制冷介质或者冷却流体，铝翅片负责增大和空气的接触面积，配合外部强制风冷或者自然对流完成热量交换。设计阶段首先要匹配换热功率需求，确定管路的排布回路数、单管长度以及翅片的片距，片距选择需要结合使用场景的粉尘浓度，粉尘较大的工况要适当加大片距避免积灰堵塞风道，洁净工况下可以缩小片距提升单位体积换热效率。管路弯折处采用小半径弯管工艺，弯折过程中要控制管壁减薄率在允许范围内，避免管路出现裂纹或者流通截面变窄影响介质流速，进出口管路预留的弯折段是安装对接位，对接时要保证管路同轴度，避免焊接时出现焊堵或者应力集中。翅片和铜管的结合采用胀管工艺，通过机械胀接让铜管外壁和翅片翻边紧密贴合，消除接触热阻，这一步直接决定换热效率的实际表现，如果贴合间隙过大，会导致热阻飙升，换热能力达不到设计值。安装边界上，整体结构的安装固定位设置在两端的端板上，端板预留的安装孔位要匹配安装机架的固定点位，安装时要保证整体迎风面和风道流向垂直，避免出现气流短路的情况，进出口管路的预留长度要满足管路焊接或者法兰对接的操作空间，同时要预留管路热胀冷缩的变形余量，避免设备运行过程中温度变化导致管路应力开裂。结构设计时还要考虑风阻参数，翅片的开窗形式、排布密度直接影响风阻大小，要匹配对应风机的风压参数，避免出现风量不足导致换热效率下降的问题，端板的结构强度要满足整体搬运、安装过程中的承重需求，避免翅片出现倒伏变形，影响风道流通性。日常使用中这类结构的维护重点是定期清理翅片表面积灰，保证风道通畅，同时检查管路接口处的密封情况，避免介质泄漏影响换热效果。
