卧式油冷却容器工业结构设计

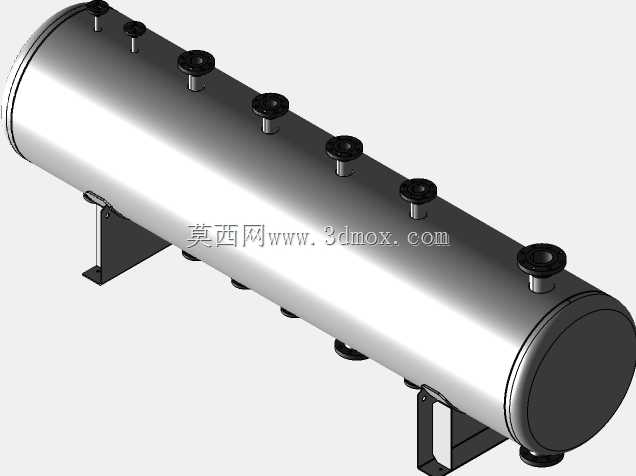

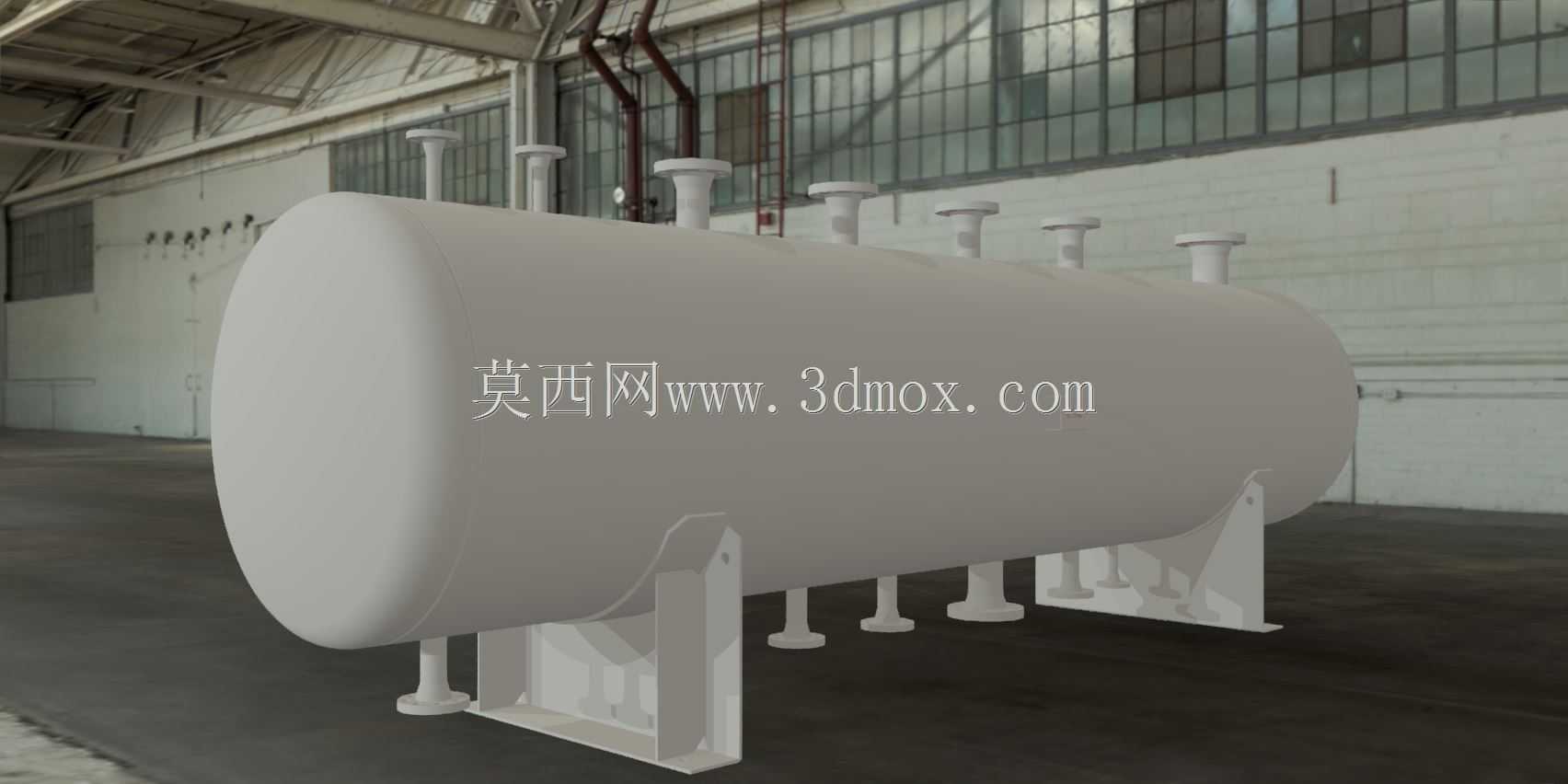

在工业润滑系统、液压站配套以及化工介质温控场景中，这类卧式油冷却容器是保障系统油温稳定的核心承压设备，区别于立式储罐的占地特性，卧式布局更适配车间层高受限、管线排布紧凑的安装场景，能在有限的横向空间内完成大容积储油与换热流程的整合。从结构设计逻辑来看，罐体采用标准椭圆封头焊接成型，相比平盖封头能更好分散内部油压带来的应力集中，筒身沿轴向均匀布置的多组顶部接口，分别对应热油进液、冷油出液、排气、测温测压探头安装以及备用旁路接口，接口高度统一预留了法兰安装的操作空间，避免后期管路装配时出现扳手空间不足的问题。罐体底部的鞍式支座采用焊接式结构，支座与筒身接触位置做了贴合弧度处理，分散罐体满液状态下的承重载荷，支座底板预留的地脚螺栓孔匹配常规工业地坪的预埋螺栓间距，安装时无需额外加工过渡底座，同时支座高度经过核算，能保证罐体底部排净口距离地面有足够的操作空间，方便后期排污、检修作业时对接管路。设计过程中需要重点考量筒身壁厚与工作压力的匹配性，不同管径的接口开孔位置要避开筒体焊缝区域，开孔处做补强圈焊接处理，降低开孔带来的结构强度损失，罐体内部的折流板排布角度经过优化，能让通入的冷却介质与罐内热油形成充分的错流接触，避免出现换热死区，保证油温控制精度满足系统运行要求。这类设备在实际投产前的三维建模阶段，需要提前核对所有接口的方位角、伸出长度以及支座的安装定位，避免现场安装时出现管线碰撞、支座与基础预埋件错位的问题，建模时对焊缝、圆角过渡等细节的还原，也能为后续的有限元应力分析、生产下料提供准确的数字依据，减少生产环节的返工概率。
