踏板车改装用铝合金赛车活塞结构

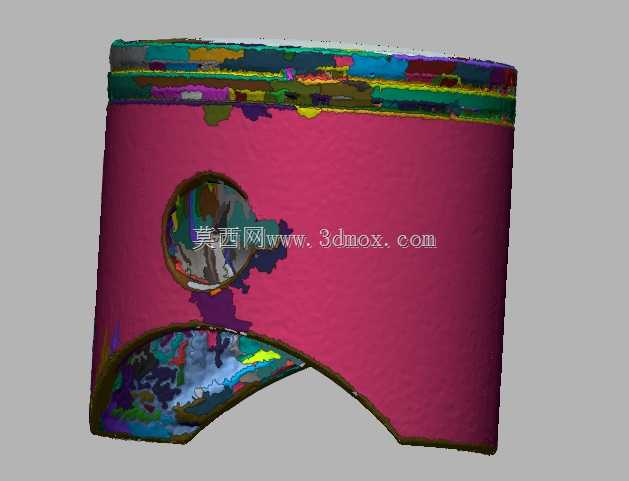

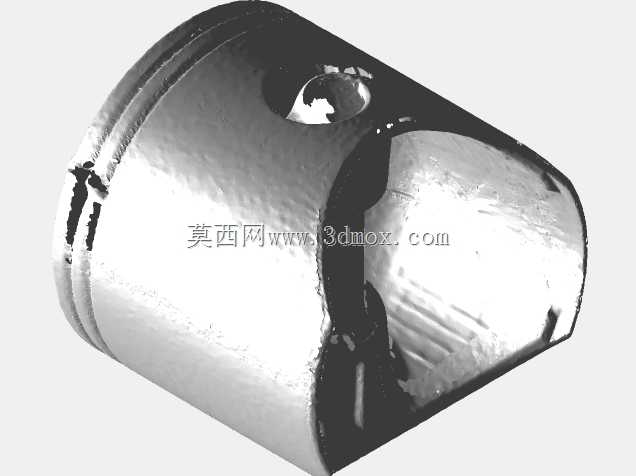

这款活塞主要适配GILERA与PIAGGIO品牌下125-150cc排量的二冲程踏板车型，也可对应MALOSSI 172CC改装套件的升级需求，在民用踏板车动力改装、小型竞速踏板车赛事调校场景中应用较多。二冲程发动机的活塞需要同时承担换气密封、动力传递、热量传导的多重作用，设计时首先要兼顾高转速工况下的结构强度与往复运动轻量化需求，因此选用铝合金作为基材，既可以降低往复运动惯量，减少曲轴连杆机构的负载，也能通过铝合金优异的导热性，快速将燃烧室传递的热量导出到气缸壁，避免高负荷下活塞过热胀缸。活塞标称直径为65.0mm，这个尺寸是对应改装扩缸后的气缸内径设计的，安装时需要匹配对应尺寸的气缸套，活塞裙部做了异形切边处理，这是为了避让二冲程发动机的扫气口与排气口结构，避免活塞上下运动时与气口边缘发生干涉，同时裙部的型线经过匹配设计，在冷态下预留了合理的配缸间隙，热机膨胀后可以与气缸壁保持均匀贴合，既不会出现敲缸异响，也不会因间隙过大导致窜气、烧机油问题。活塞上设置了两道活塞环的安装槽，两道环分别承担气密封与刮油的作用，环槽的加工精度直接影响密封效果，建模时严格还原了环槽的宽度、深度与侧隙参数，保证装配后活塞环可以正常张合，在高转速往复运动中不会出现卡滞、对口问题。活塞销孔的位置经过偏心设计，可在活塞换向时减少敲缸冲击，提升发动机运转平顺性，销孔内部的衬套配合尺寸也做了还原，适配对应直径的活塞销与卡簧结构，保证活塞与连杆的可靠连接。配套的气缸盖部分与活塞顶部的燃烧室造型匹配，压缩比设定符合改装动力的输出需求，建模时还原了两者的配合边界，装配时可以直接对齐定位，不需要额外修配。在实际改装作业中，这款活塞的安装边界需要严格核对：活塞顶部的朝向标记必须对应排气侧方向，活塞环的开口位置需要错开扫气口与排气口，避免环口在气口位置出现卡滞断裂；裙部的涂层区域在建模时也做了区分，实际产品中该区域为减磨涂层，可降低冷启动磨损，延长活塞使用寿命。对于三维建模从业者来说，这类活塞模型的建模难点在于裙部异形曲面的还原，以及环槽、销孔等位置的公差配合设定，需要结合二冲程发动机的工作原理，理解每个结构的作用，才能做出符合工程实际的模型，而不是单纯还原外形。
