旋转整流器机电组件结构设计方案

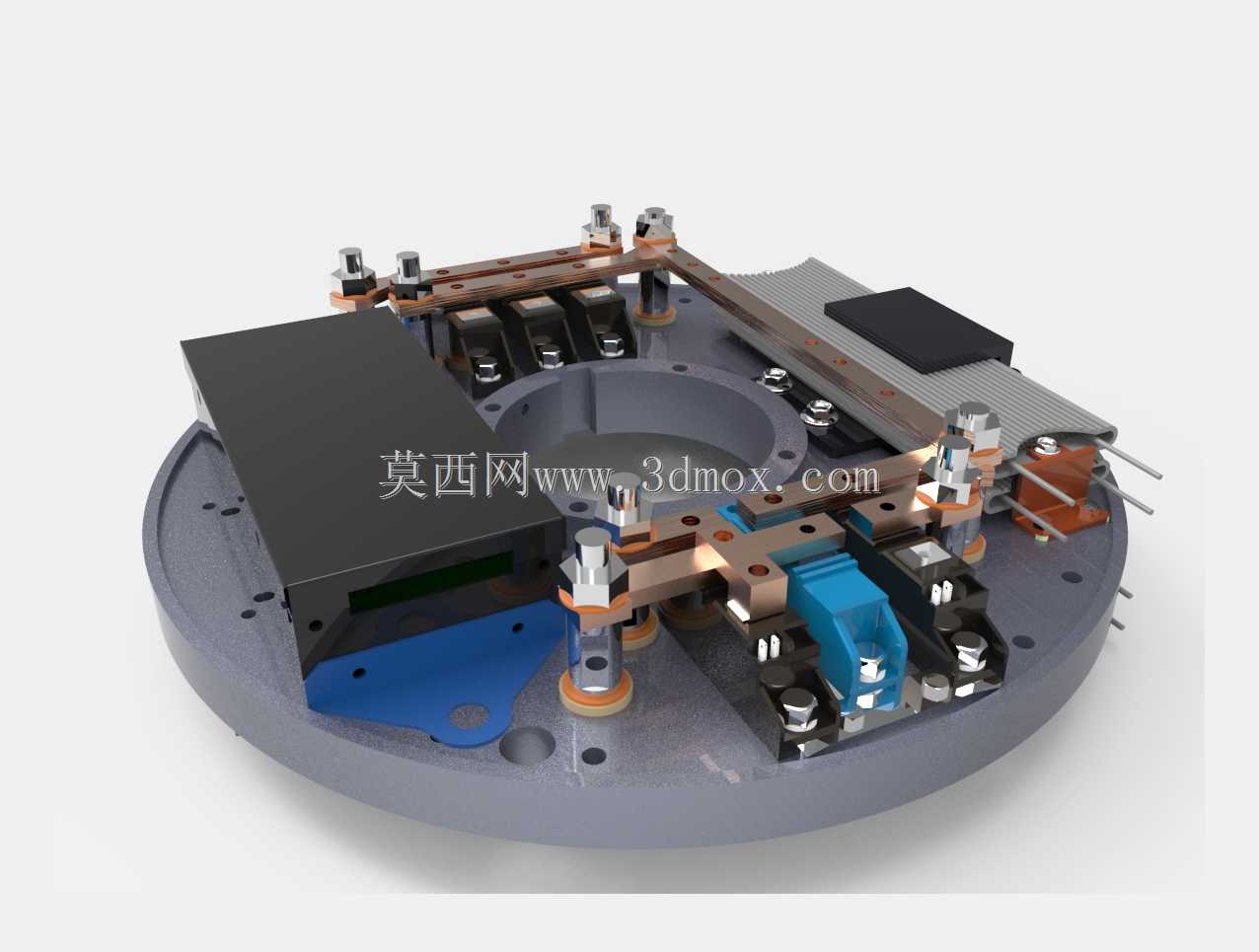

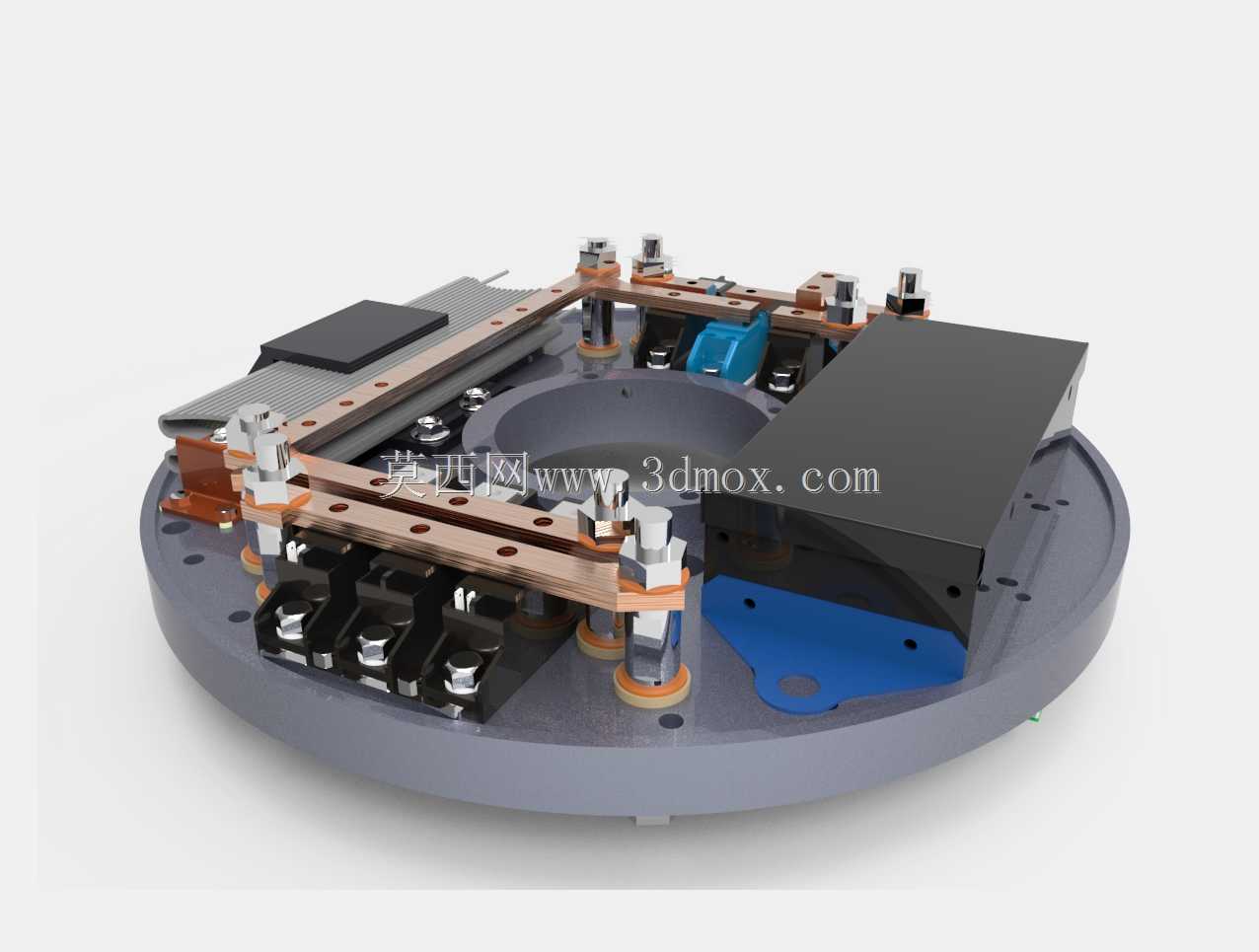

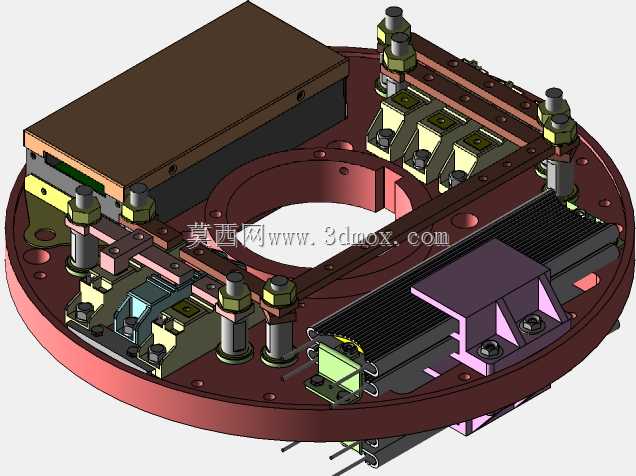

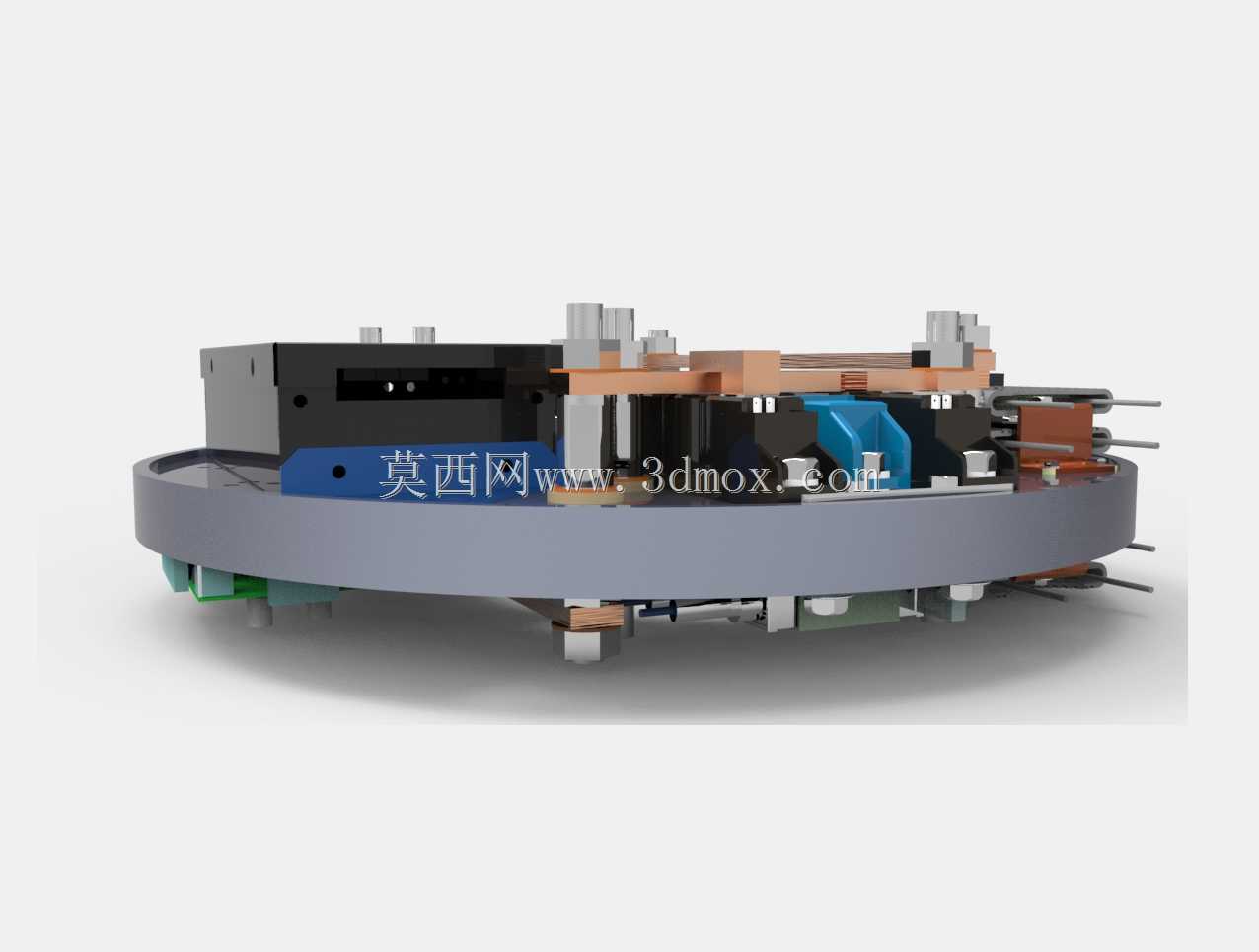

该旋转整流器为无刷励磁同步电机配套的核心整流部件，主要应用于大型工业同步电动机、汽轮发电机、水力发电机组的励磁回路中，承担将励磁机输出的三相交流电转换为直流电，为主发电机转子绕组提供稳定励磁电流的功能，是无刷励磁系统中替代传统滑环碳刷结构、消除接触磨损与火花隐患的关键组件。从结构设计来看，整体采用圆盘式同轴安装布局，基座为带定位止口的圆形铸铝或钢制盘体，盘体上预留的中心通孔与安装孔位完全匹配电机转子轴端的安装基准，可直接同轴固定在励磁机与主转子之间的转轴段，安装时需保证与转轴的同轴度公差控制在0.05mm以内，避免高速旋转时产生动不平衡量。盘体上的导电母排采用分层绝缘设计，铜质母排表面做镀锡防氧化处理，不同极性母排之间通过耐高温绝缘垫块、绝缘套管实现电气隔离，绝缘件选用环氧玻璃布材质，可承受150℃以上的长期工作温度与转子高速旋转带来的离心载荷。功率整流元件采用压接式安装结构，每个元件通过弹性压片与散热座紧密贴合，既保证元件工作时的热量可通过盘体快速散出，也能抵消高速旋转时离心力对元件连接可靠性的影响，元件引脚与母排之间采用硬连接加防松垫片的固定方式，避免长期运行中出现连接松动。设计过程中充分考虑了旋转工况下的受力特性，所有外露的连接螺栓都做了防松处理，较重的元件均对称布置在盘体圆周方向，保证整体质量分布均匀，减少动平衡校正的配重工作量。盘体边缘预留的接线端子用于连接励磁机的电枢输出端，端子处做了防爬电设计，不同极性端子之间的爬电距离满足高压电气设备的绝缘要求。在实际运行场景中，该组件随电机转轴同步高速旋转，因此结构设计上完全规避了易松动、易脱落的连接结构，所有构件的强度都经过离心力载荷校核，确保在电机最高额定转速下不会出现结构变形或部件脱落。同时整流回路的布局充分考虑了换流过程中的电磁干扰问题，正负极母排的走向尽量平行靠近，减少回路电感，降低换流浪涌电压对元件的冲击。安装边界方面，盘体的外径尺寸适配对应功率等级电机的转子内腔空间，轴向厚度控制在合理范围内，不会额外增加转子的轴向长度，可直接替换同规格的传统滑环励磁结构，实现老旧电机的无刷化改造。
