手摇式万向联轴器传动演示结构

这套万向联轴器传动结构，核心解决的是两轴存在轴线偏角、工作中存在相对位移时的扭矩传递问题，在各类中小功率传动场景中适配性极强。日常设备运维里，不少输送线、小型机床进给机构、农用机械的动力输出端，都会因为机架焊接变形、装配累计误差、运行中机架震动位移，出现主动轴与从动轴无法保证严格同轴的情况，刚性联轴器在这类工况下会快速出现轴颈磨损、键槽崩裂、连接螺栓断裂的问题，而万向联轴器可以通过自身十字铰接结构的角度补偿能力，抵消这类轴线偏差带来的附加载荷，保证动力平稳传递。

从结构设计来看，这套演示结构采用双万向节串联布置，单节万向节在传递扭矩时，从动轴会存在周期性的转速波动，偏角越大波动越明显，双节布置时只要保证中间轴与两端主动、从动轴的夹角相等，就能消除从动轴的转速波动，实现等速传动，这也是实际工业应用中绝大多数万向传动采用双节结构的核心原因。两端的铰接十字块采用间隙配合设计，预留了足够的摆动空间，可适配单节最大35度以内的轴线偏角，完全覆盖常规工业场景的安装偏差范围。

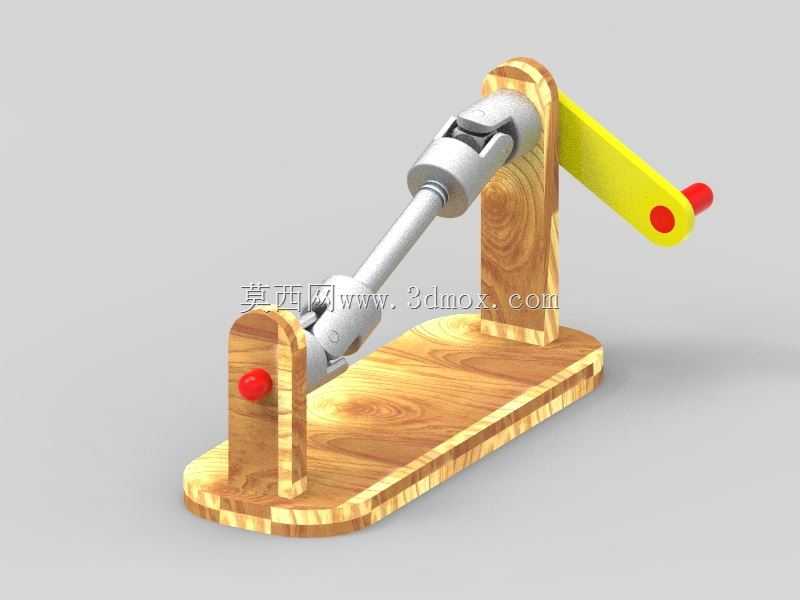

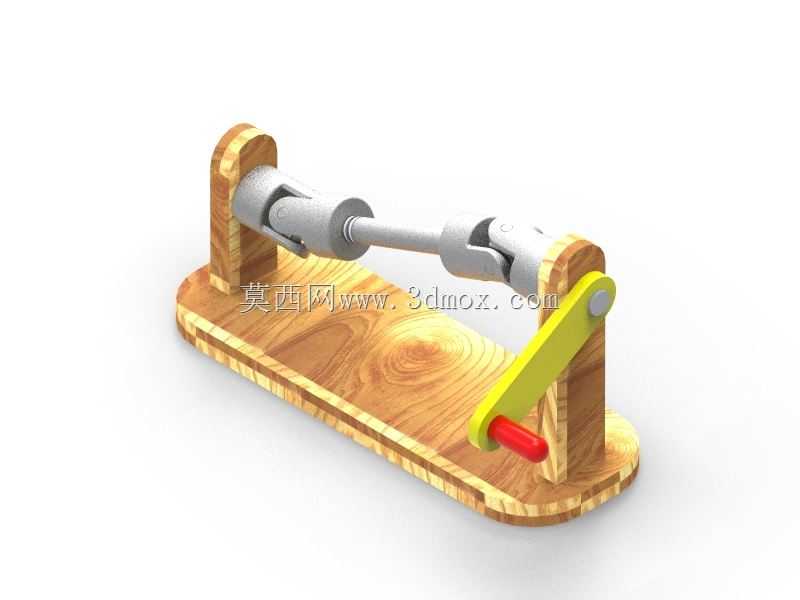

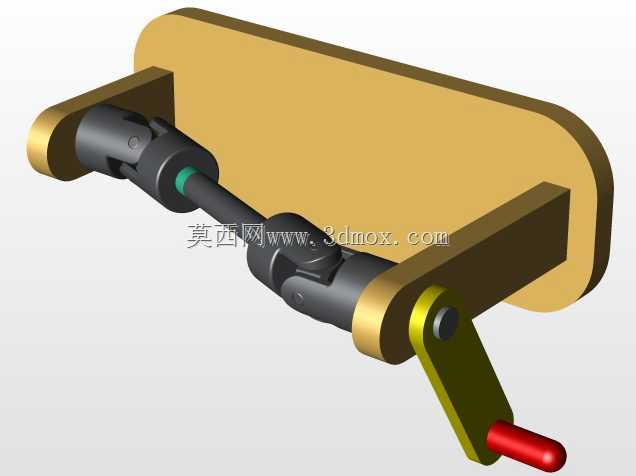

配套的木质演示底座采用对称立式支撑结构，两个支撑立板分别固定主动轴端与从动轴端的轴套，轴套与轴之间采用间隙配合，保证轴转动时无卡滞；主动轴端延伸出的手摇曲柄采用偏心布置，摇动手柄时可直观观察到万向节的角度补偿动作，以及动力从主动端传递到从动端的全过程，非常适合用于机械原理教学、传动方案验证场景。

安装边界方面，这套结构的支撑立板间距可根据实际传动距离调整，轴径采用常规的小功率传动通用尺寸，两端轴头预留了键槽安装位，可直接配套带轮、链轮等传动件使用；铰接部位的销轴采用可拆卸设计，日常维护时可快速加注润滑脂，降低铰接面的磨损，延长整体使用寿命。实际选型时，可根据传递扭矩的大小调整十字块、轴身的材质与直径，小功率演示场景采用工程塑料或铝合金即可满足强度要求，重载传动场景可更换为合金钢材质并做表面淬火处理，适配不同工况的使用需求。
