盘式待运行电机内部集成结构

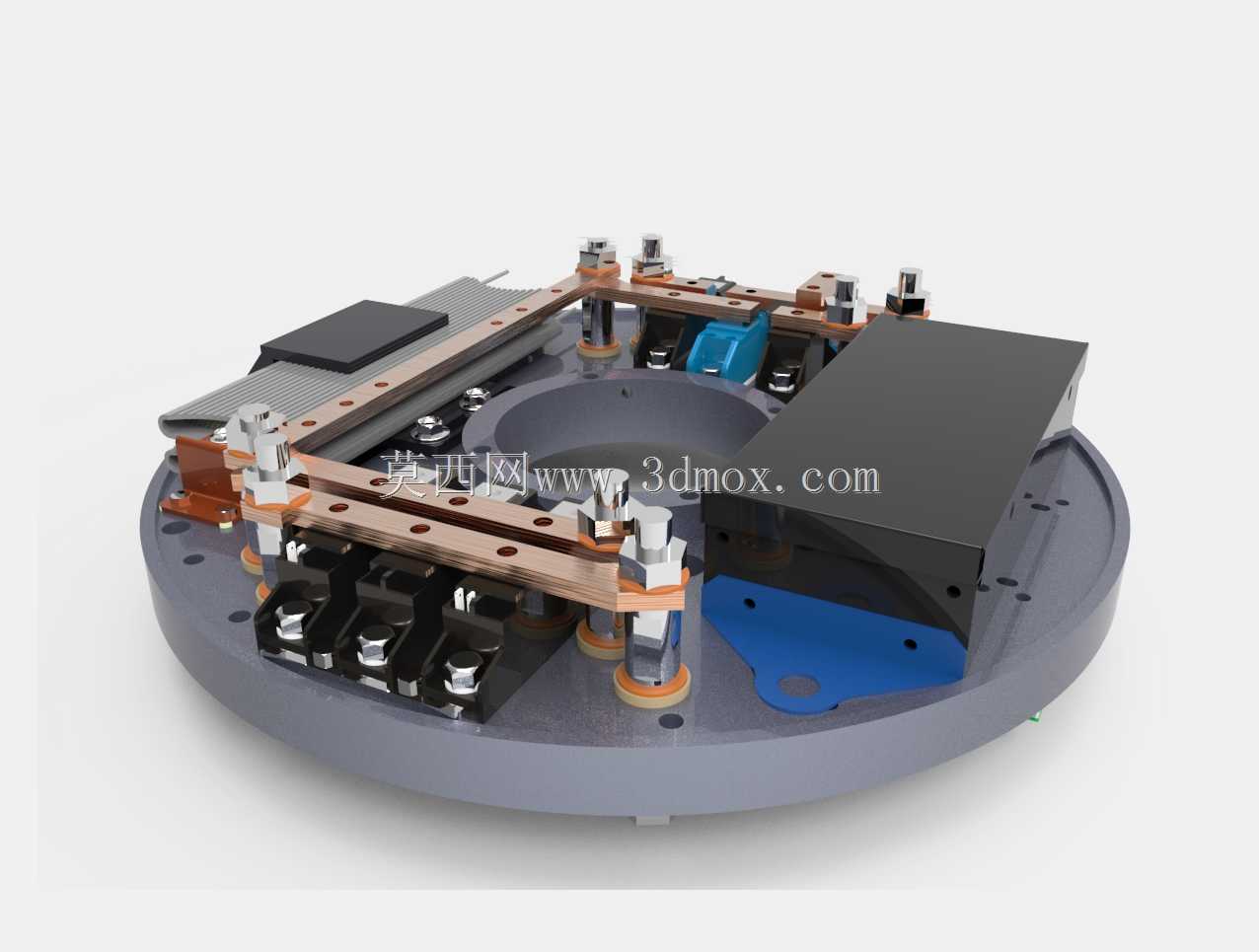

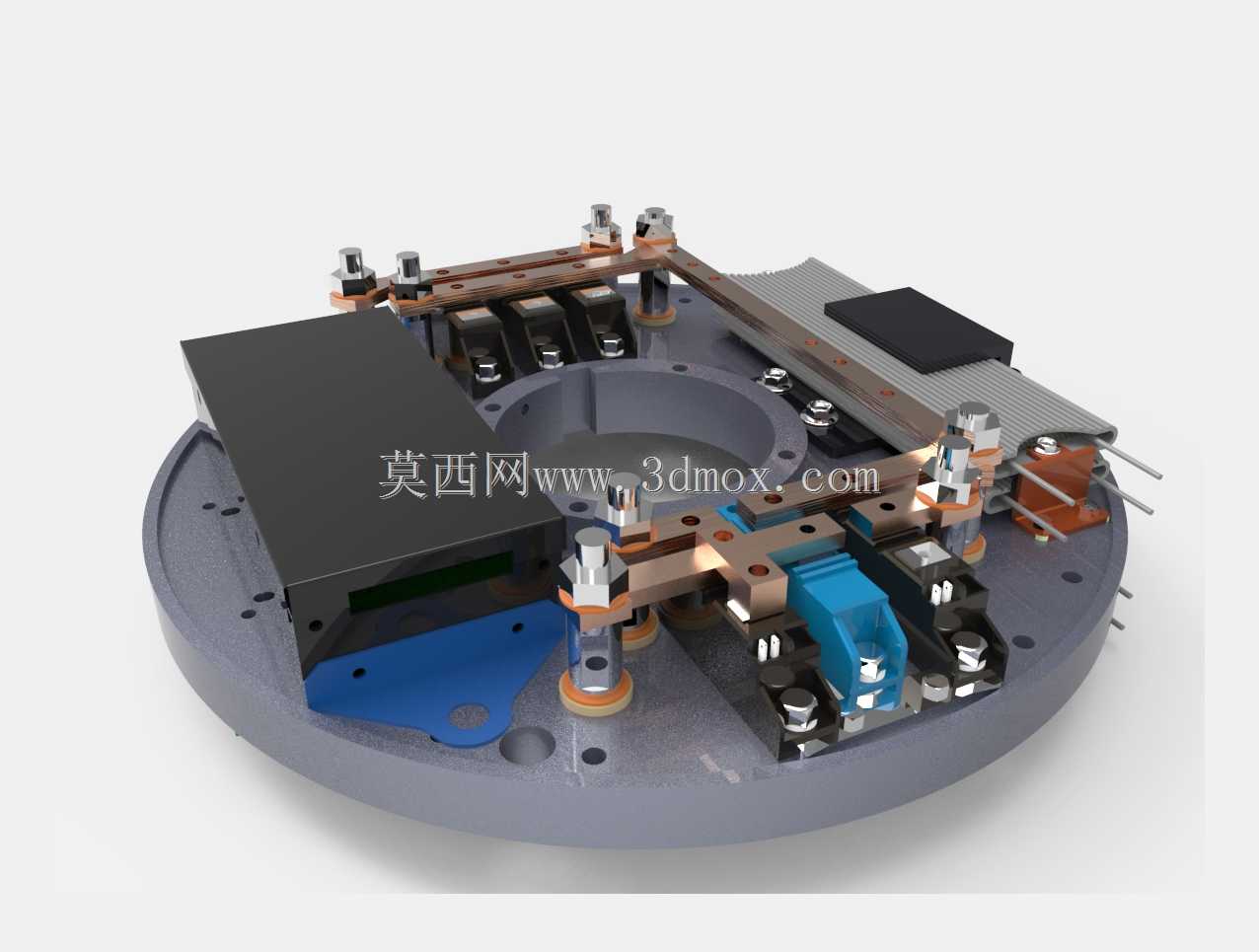

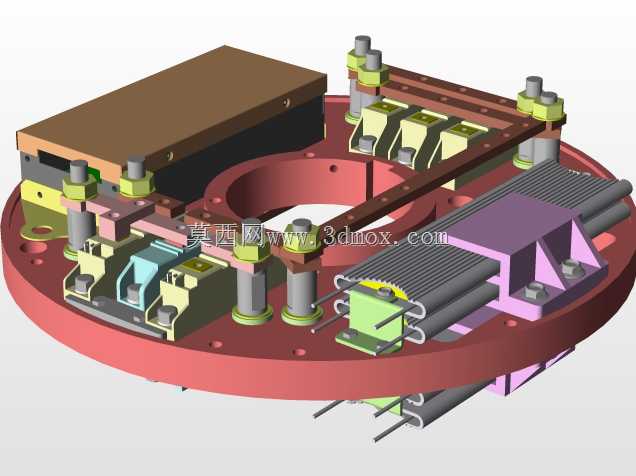

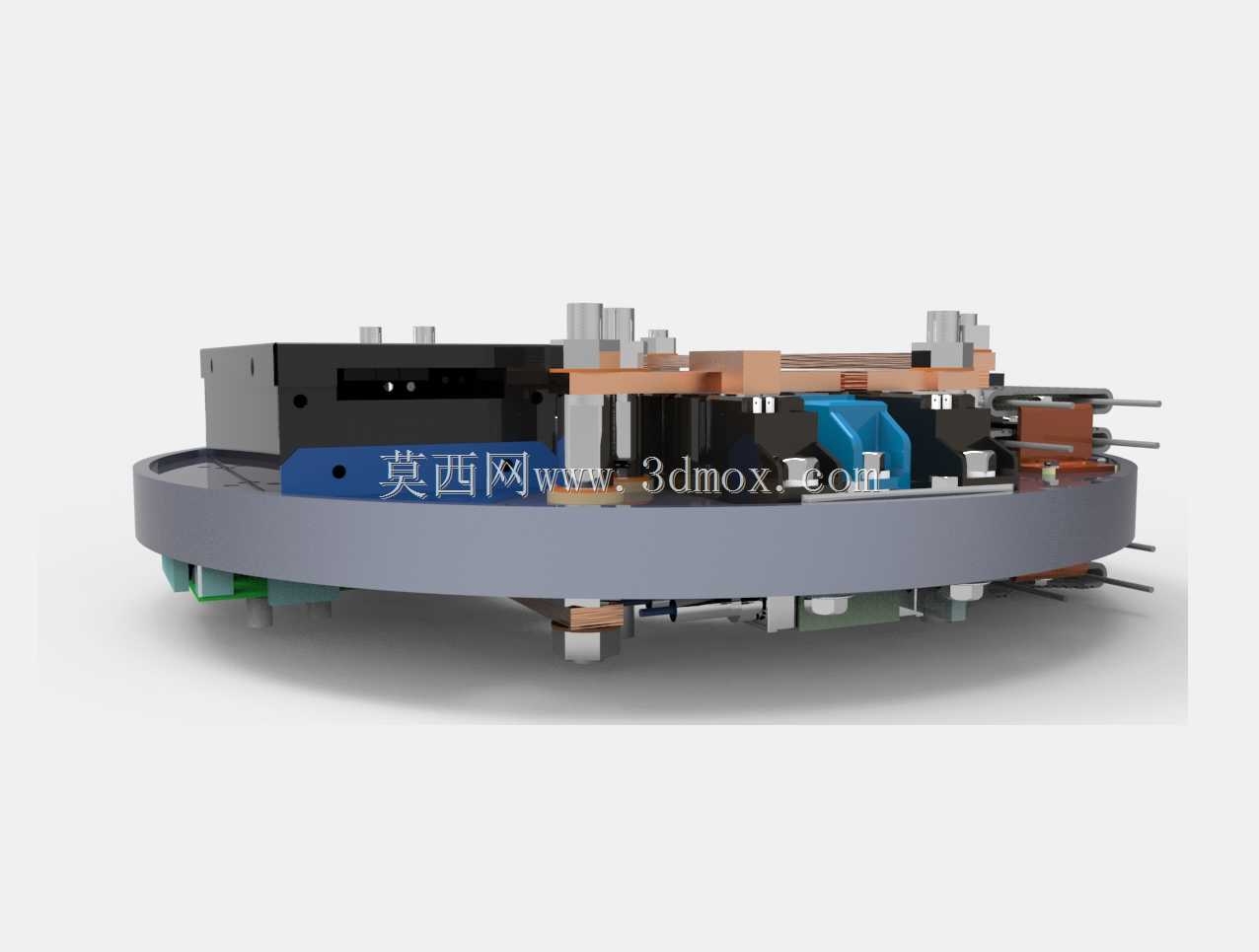

　　这款盘式结构的待运行电机，核心采用圆形法兰式安装基座作为整机承载主体，基座上预先加工了多组均匀分布的沉头安装孔，可直接适配同规格的设备安装端面，安装时无需额外加工转接板，能有效缩减设备组装的工序时长。从结构布局来看，整机采用分层堆叠的集成化设计思路，最底层的灰色基座承担所有电气与结构部件的承载功能，基座中心预留了大尺寸中空轴孔，可直接穿过设备主轴或者走线束，适配需要中空走线的精密设备安装场景，比如高精度转台、直驱分度盘这类对走线空间有要求的设备，能避免线束在转动过程中出现缠绕磨损的问题。基座上的导电连接部分采用多组叠层铜排设计，铜排表面做了镀锡防氧化处理，不同相序的铜排之间通过蓝色绝缘垫块做物理隔离，

　　绝缘垫块采用耐高温的工程塑料材质，可在电机长期满负载运行时耐受铜排传导的高温，避免出现相间击穿的故障。每根铜排的接线端都配置了防松锁紧螺栓组件，螺栓下方加装了蝶形弹簧垫圈，即使设备运行过程中存在持续振动，也能保证接线端的接触压力稳定，不会因为螺栓松动导致接触电阻过大、接线端发热烧毁的问题。铜排侧方集成了多组黑色的功率模块安装位，模块与基座之间垫有导热绝缘片，可将模块运行产生的热量快速传导到金属基座上散出，无需额外加装体积较大的外置散热鳍片，能有效压缩整机的径向占用空间。整机的外围部件布局充分考虑了后期维护的便利性，所有接线端子都朝向基座外侧布置，维护时无需拆解电机主体结构，直接在外侧就能完成接线紧固、模块更换的操作，

　　能大幅降低后期运维的时间成本。从安装边界来看，整机所有突出部件都控制在基座的外圆轮廓范围内，没有外伸的易磕碰结构，运输和安装过程中不需要额外做突出部件的防护处理，能降低运输过程中的结构损坏风险。在实际应用场景中，这类盘式集成电机多用于空间紧凑的直驱设备中，比如精密加工设备的回转工作台、自动化生产线的高精度分度机构、医疗检测设备的旋转载台，这类场景既要求电机输出足够的扭矩，又要求电机本身的轴向厚度尽可能小，避免占用过多的设备安装空间。设计过程中针对不同部件的装配公差做了匹配优化，铜排与绝缘垫块的配合间隙控制在0.1mm以内，既保证装配时不会出现卡滞，又能避免间隙过大导致铜排在振动下出现移位；安装孔的位置度公差控制在0.05mm以内，

　　可保证与设备安装端面对接时无需反复调整位置，一次就能完成定位装配。考虑到电机运行时的电磁兼容问题，铜排的走线路径做了最短化设计，减少大电流走线的天线效应，降低对周边敏感传感部件的电磁干扰，适配带有高精度检测元件的设备使用场景。基座上还预留了多组备用安装孔位，可根据实际使用需求加装温度传感器、位置编码器等检测元件，无需对基座做二次钻孔加工，避免加工过程中产生的铁屑残留到电机内部造成短路故障。
