工业设备380V转220V电源板安装结构

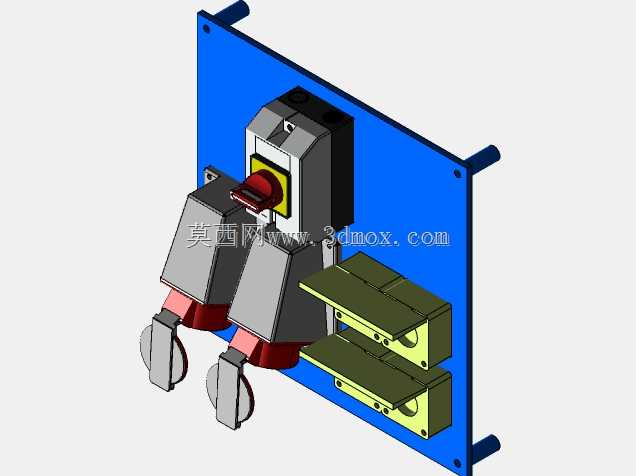

这套电压转换电源板组件，主要面向工业现场三相380V取电场景下的220V用电需求，常见于车间小型设备配电、自动化控制柜内部辅助供电、工装夹具电控回路搭建等场景，解决现场仅有380V动力电源、无法直接给220V工控元件、散热风机、控制模块供电的实际问题。组件采用蓝色环氧安装板作为承载基体，所有电气元件均通过紧固件固定在板面上，安装板四角预留了向外延伸的固定支脚，支脚端部开有安装孔，可直接通过螺栓固定在柜体内部的安装梁或者设备侧壁上，安装时无需额外打孔适配，支脚的伸出长度预留了接线操作空间，避免元件背面与安装面贴合过近导致线缆弯折半径不足。设计时优先考虑了元件排布的操作便利性，主回路的隔离开关布置在板面上部偏左位置，操作手柄朝向正面，操作人员站在柜前即可直接完成通断操作，手柄的操作高度避开了下方元件的干涉范围，分合闸时不会碰到周边的接线端子或者其他元件。两路带熔断器的出线回路布置在隔离开关下方，熔断器的插拔方向垂直于安装板，更换熔芯时无需拆除周边其他元件，直接从正面即可拔出熔芯座完成更换，大幅降低后期维护的操作难度。右侧的两组导轨式安装端子座，采用上下双层排布，既节省了安装板的横向占用空间，又能将强电进线与出线分开走线，端子座的导轨固定方式支持后期按需增减端子数量，适配不同回路数的拓展需求。元件之间的走线间距严格遵循电气安全间隙要求，不同电位的带电部件之间预留了足够的爬电距离，避免潮湿车间环境下出现拉弧、短路风险。安装板的整体尺寸适配常规小型配电柜的内部安装空间，既可以独立作为一个配电单元嵌入大型设备的电控腔，也可以多块组合安装在落地柜内，实现多路电压转换的集中配电。所有元件的固定位置都做了安装孔位的精准定位，装配时无需反复调整位置，直接按照定位孔锁付螺丝即可完成组装，能有效减少生产装配的工时消耗。
