移动构件接触工况结构热耦合分析模型

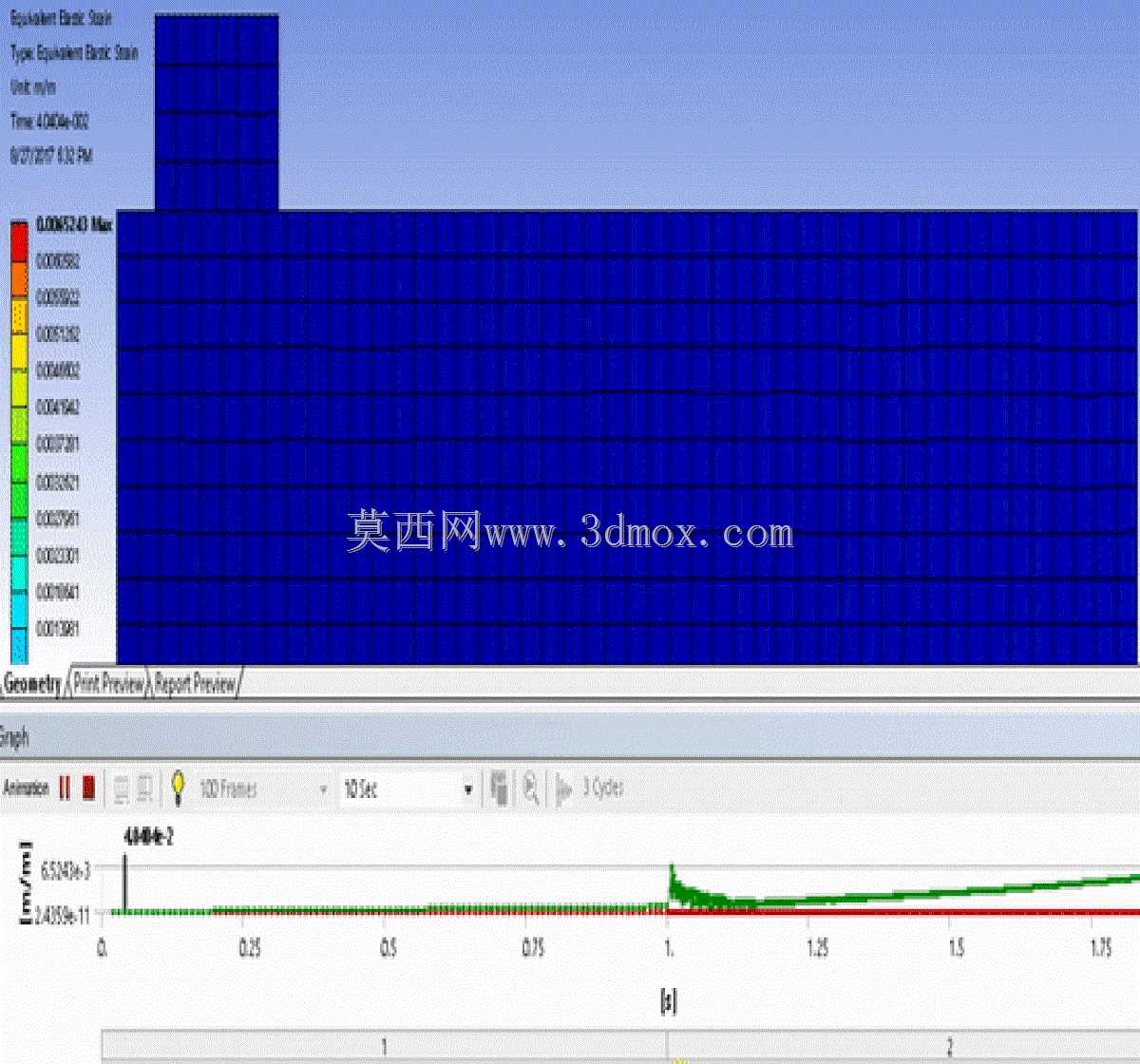

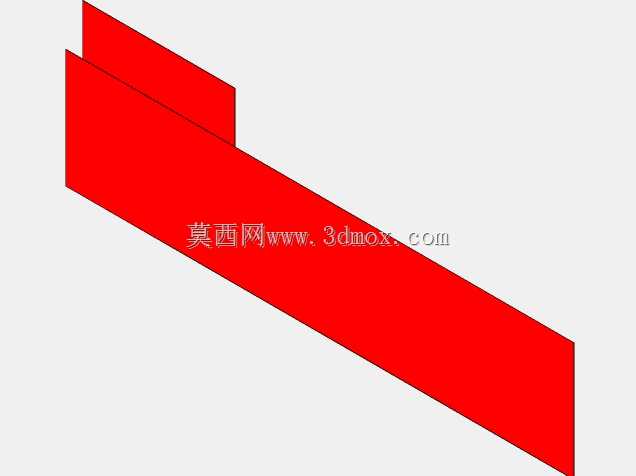

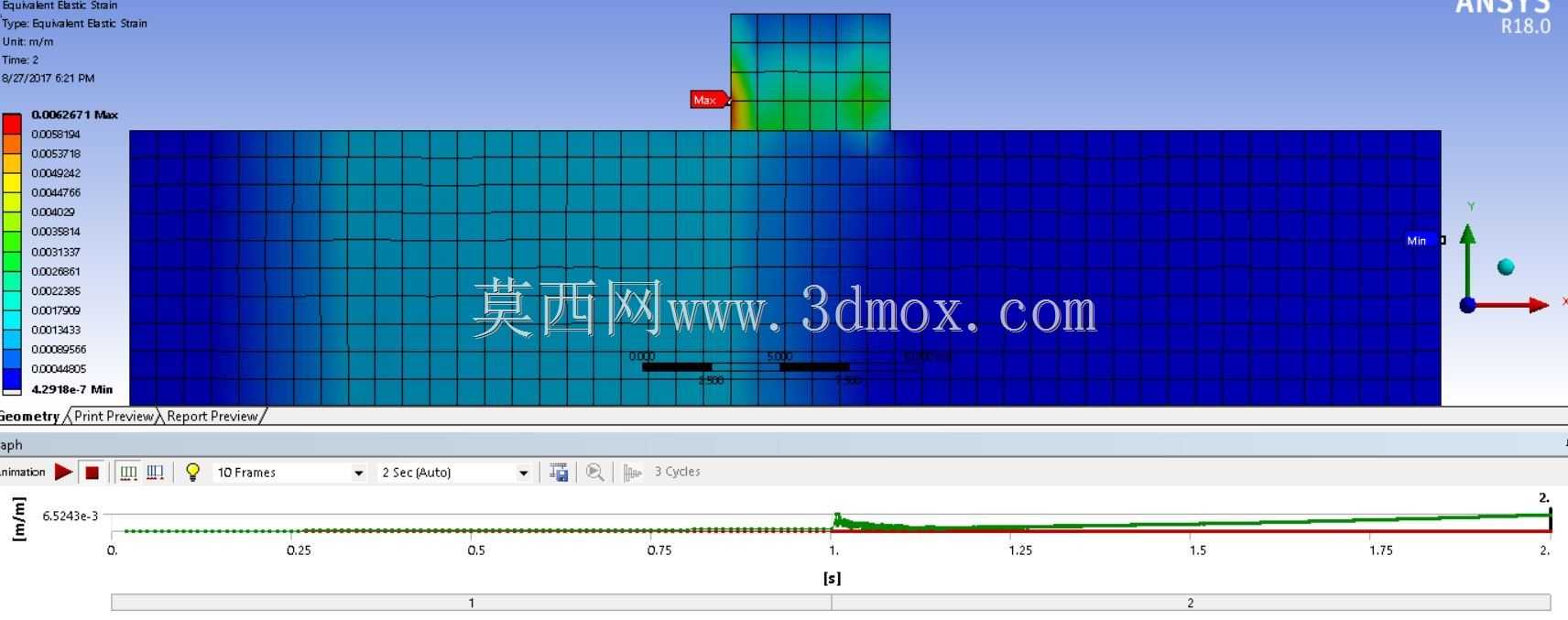

在重载移动摩擦副、热成形工装、滑动支承类部件的设计环节，移动固体间的结构热耦合效应是决定部件服役寿命的核心因素，这类场景普遍存在两个固体件相对滑移、接触界面同时传递机械载荷与摩擦热的工况，常规的静力学分析无法覆盖温度场变化带来的材料性能偏移、热应力叠加问题，很容易出现设计阶段强度校核达标，实际运行中因局部温升导致材料软化、接触压应力异常集中，最终出现表面磨损加剧、局部塑性变形甚至开裂的失效问题。这个分析模型针对两个块体构件的垂直接触滑移场景搭建，下方为固定的大尺寸基座构件，上方为可沿水平方向移动的压块构件，建模阶段严格按照接触区域网格加密、非关键区域网格粗化的原则划分网格，接触界面位置设置了足够细的网格密度来捕捉接触压力的梯度变化，同时兼顾求解效率，避免整体模型网格过密导致计算资源浪费。模型中耦合了结构场与温度场的双向作用，一方面将接触摩擦产生的热量作为温度场的热源输入，计算不同滑移位置下构件整体的温度分布，另一方面将温度场计算得到的热变形、温度相关的材料弹性模量、屈服强度参数回代到结构场计算中，得到耦合作用下的等效应力分布、变形量变化规律。从模型的边界设置来看，基座构件底部设置全固定约束，限制所有方向的位移与转动，上方压块施加恒定的垂向压紧载荷，同时给定水平方向的匀速移动速度，接触对设置为带摩擦的硬接触，摩擦系数按照金属干摩擦的常规工程取值设置，热边界条件同时考虑了构件与周围空气的对流换热、接触界面的热传导分配，能够真实复现实际运行中热量在两个构件内的传导、向环境散逸的过程。从计算输出的结果可以看到，应力集中区域主要出现在压块与基座接触的边缘位置，这和实际工程中移动接触件的磨损起始位置完全吻合，温度最高的区域同样集中在接触界面附近，随着压块的移动，高温区域会随接触位置同步迁移，基座内部的温度会随着热传导逐渐形成稳定的温度梯度，对应的热应力会和机械载荷产生的应力叠加，在接触次表面形成高应力区，这也是接触疲劳裂纹萌生的典型位置。这类分析模型可以直接用于滑动导轨、摩擦压力机工作台、热冲压模具的接触工况校核，设计人员可以根据计算得到的应力、温度分布结果，针对性调整接触件的外形倒角、接触面压合量，或是选择更适配的耐磨耐高温材料，也可以通过优化润滑方案降低摩擦生热，从设计阶段规避接触热失效风险，减少后期样机测试的迭代次数，降低部件试制的成本。
