膝关节运动压电式能量采集装置

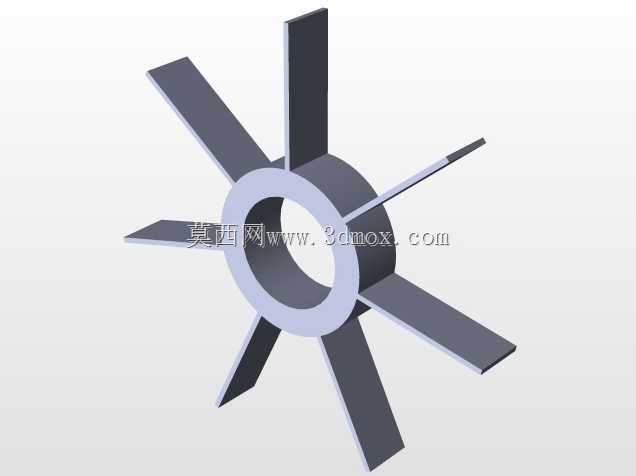

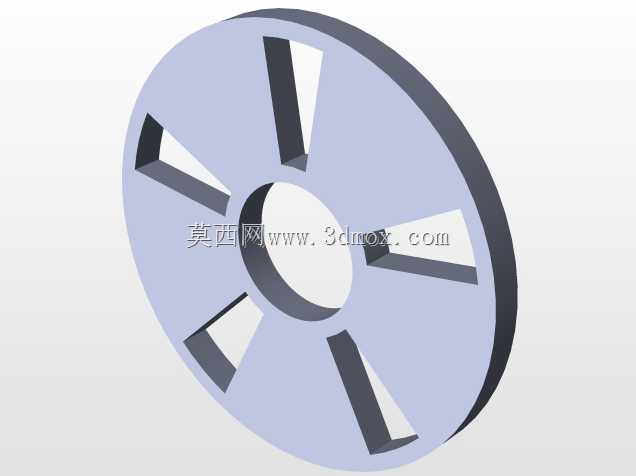

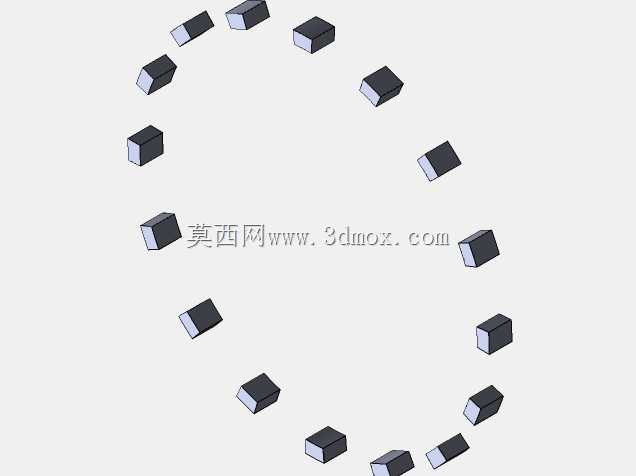

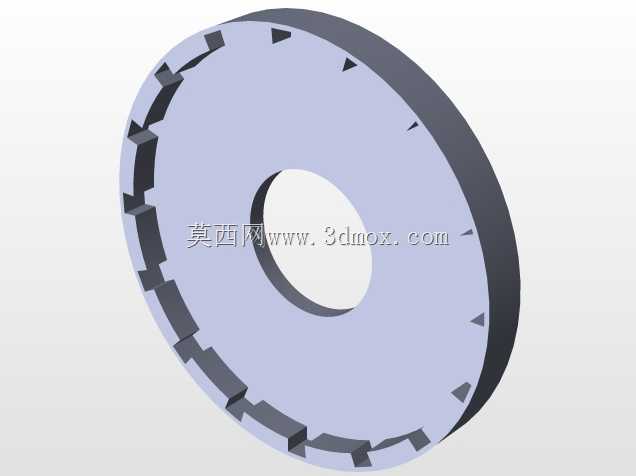

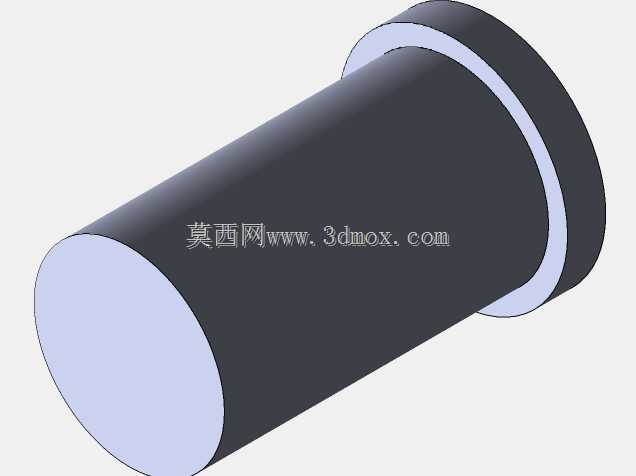

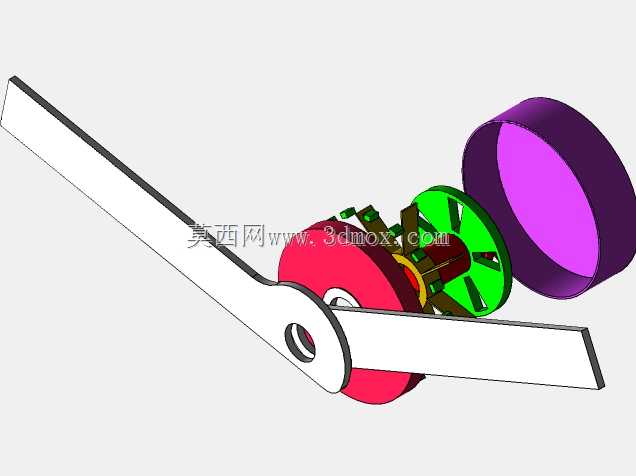

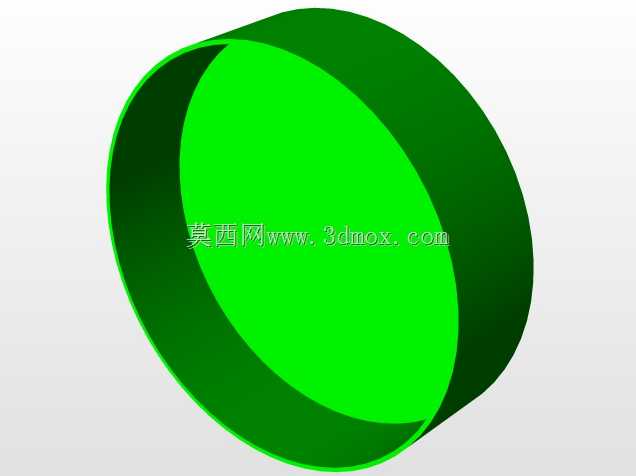

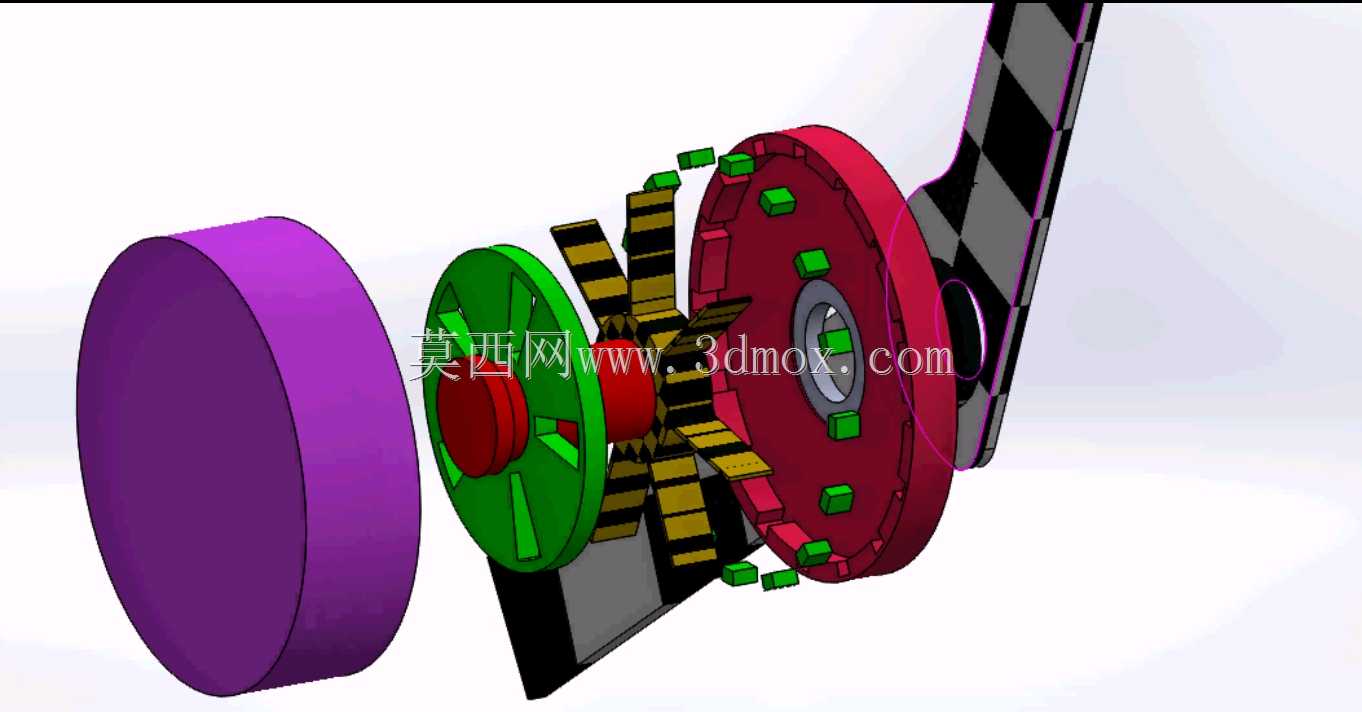

这套压电式能量采集装置针对人体下肢膝关节运动场景开发，核心作用是捕获膝关节屈伸过程中的往复运动动能，通过压电元件的振动形变完成机械能到电能的转换，可为穿戴式健康监测设备、小型便携传感节点提供持续的辅助电能供给，解决户外长时活动下穿戴设备续航不足的痛点。从结构设计逻辑来看，装置整体采用同轴分层排布形式，最外侧的紫色端盖作为封装防护结构，承担内部元件的防尘、外力阻隔作用，同时预留与膝关节护具绑定的安装接口，安装时贴合膝关节外侧护具位置，整体外轮廓做了圆弧过渡处理，避免运动过程中剐蹭衣物或皮肤，适配日常行走、慢跑等常规下肢活动的摆幅范围，不会对正常关节活动造成额外运动阻碍。中间层的绿色轮盘结构作为运动传递构件，与膝关节屈伸的摆臂联动，将关节的往复摆动转化为轮盘的定轴转动，轮盘周向均匀布置的拨片结构，会在转动过程中周期性拨动黄黑相间的压电振子组，让压电振子产生规律的受迫振动，每一次膝关节屈伸动作，都会带动多组压电振子依次产生形变，最大化单次动作下的能量捕获效率。靠近肢体侧的红色轮盘为压电元件安装基座，周向均匀嵌装多组块状压电陶瓷元件，基座上预留的卡槽结构可快速完成压电元件的定位装配，降低组装过程中的对位难度，同时基座与中心转轴之间设置有滑动轴承结构，减少转动过程中的摩擦损耗，提升运动传递效率。设计过程中充分考虑穿戴场景的尺寸约束，整体径向尺寸控制在常规护具的覆盖范围内，轴向厚度控制在不影响肢体活动的区间内，所有外露结构均做圆角钝化处理，避免运动过程中产生磕碰损伤。压电振子采用悬臂梁式布置形式，自身固有频率匹配人体常规行走时的膝关节运动频率，保证日常步频下压电元件能处于最优振动响应区间，提升电能转换效率，振子表面做绝缘封装处理，避免肢体汗液接触造成电路短路问题。中心转轴采用高强度轻质合金材质，在满足转动强度要求的前提下尽可能降低整体自重，减少穿戴时的额外负重感，端盖与基座之间采用卡扣式连接结构，无需额外紧固件即可完成封装，方便后期对内部压电元件进行维护更换。装置的电能输出端预留标准接线接口，可直接连接储能电容或整流稳压模块，将压电元件产生的交变电流整理为稳定的直流输出，为外接低功耗传感设备供电，适配可穿戴健康监测、户外单兵装备供电等多类实际应用场景。
