十字布局四缸蒸汽动力装置结构设计

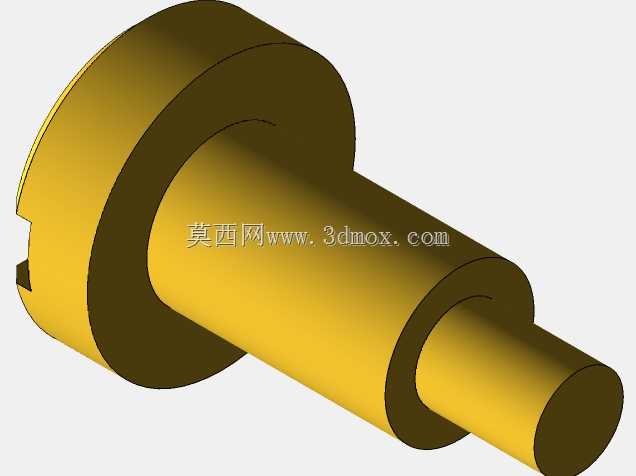

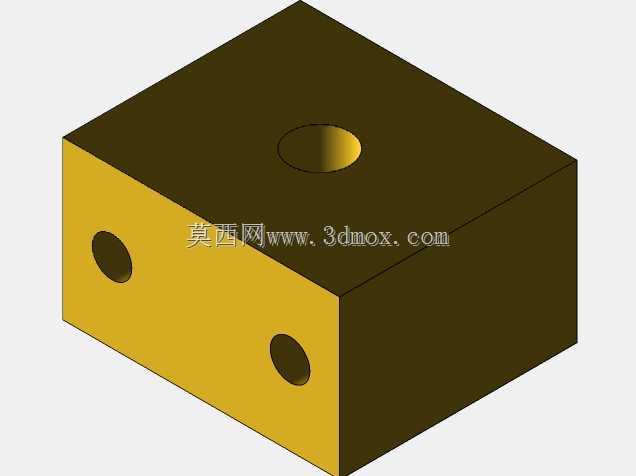

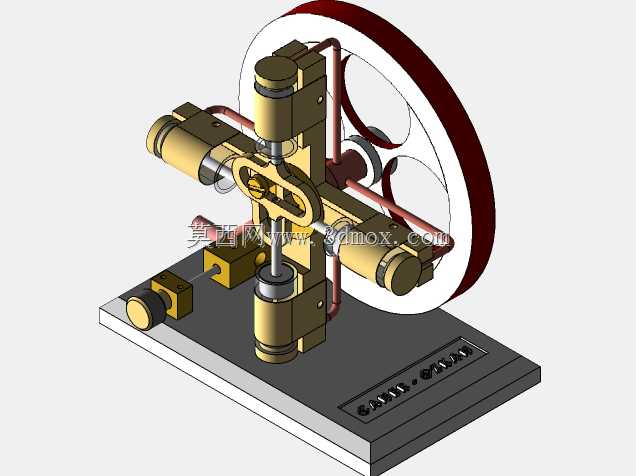

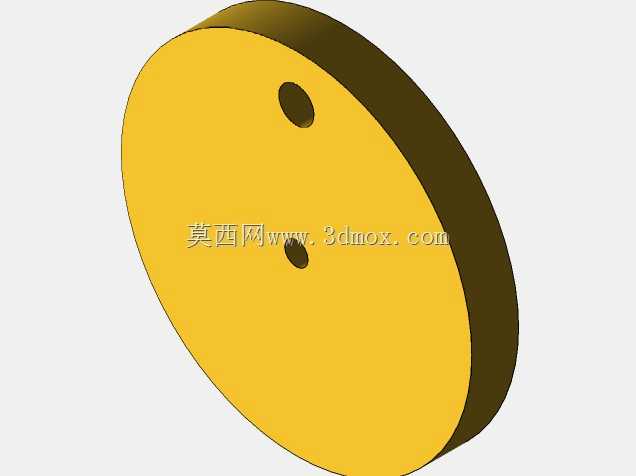

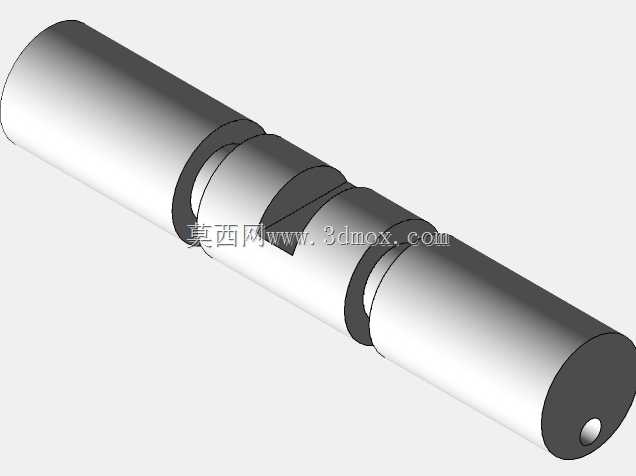

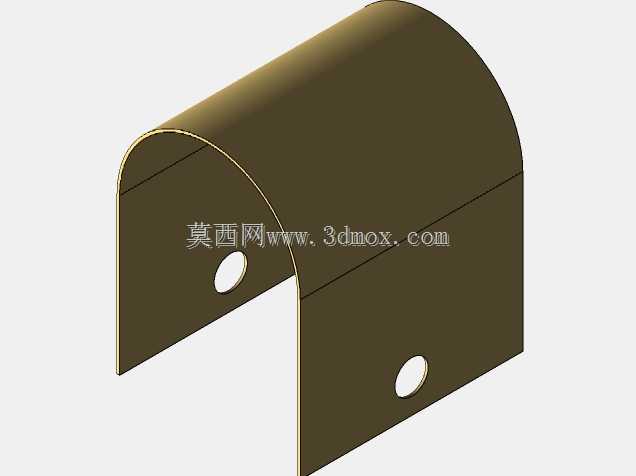

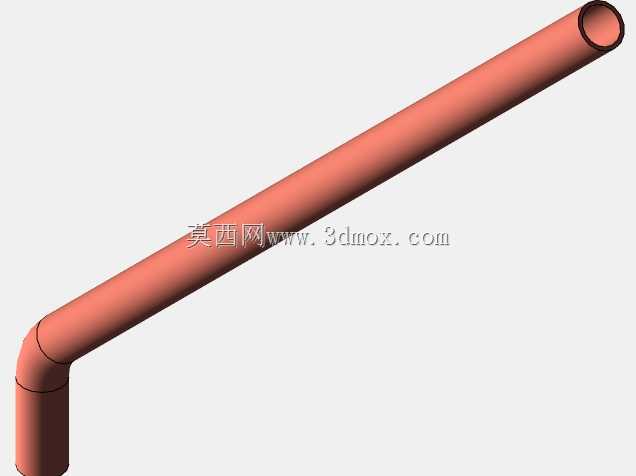

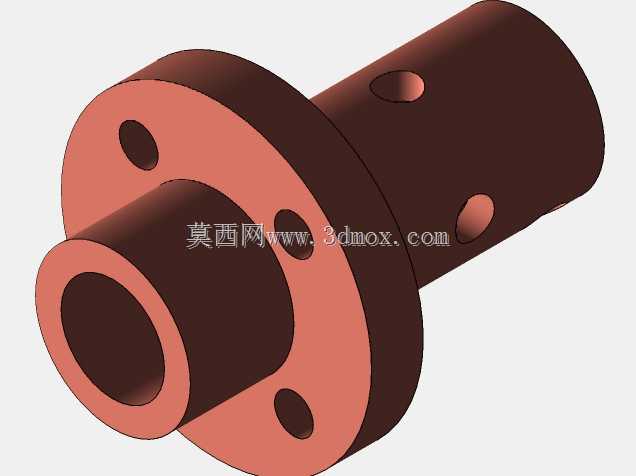

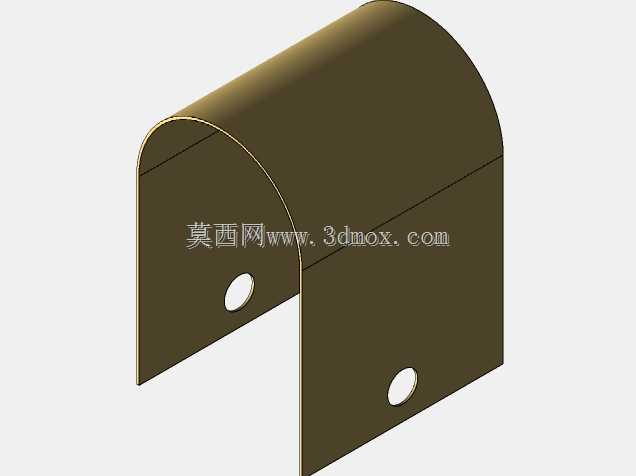

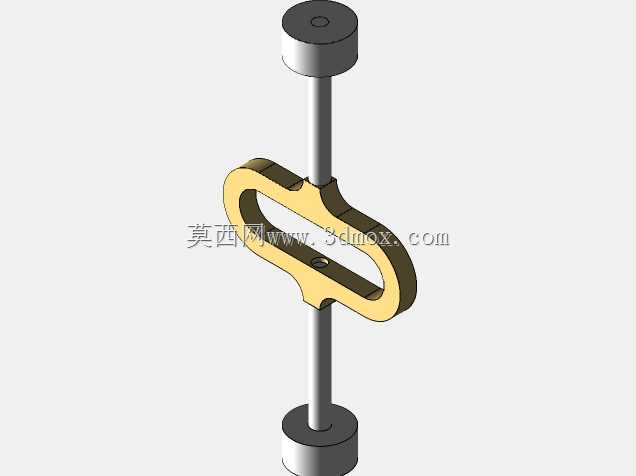

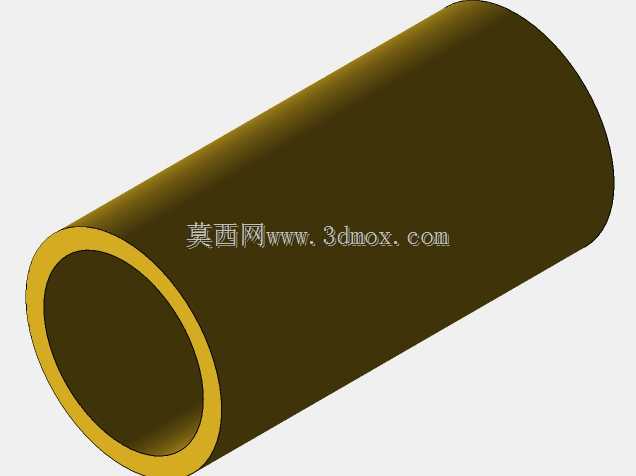

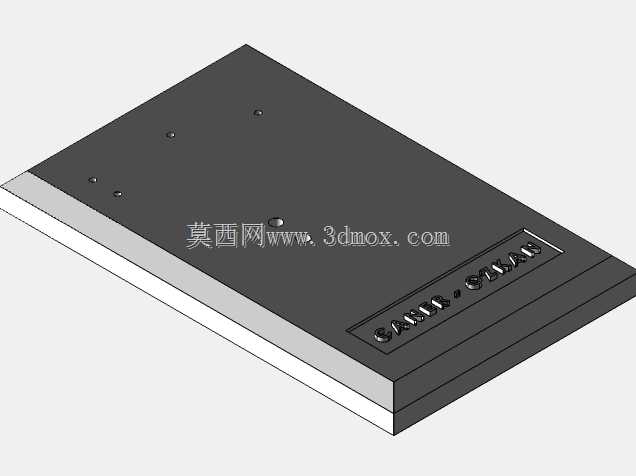

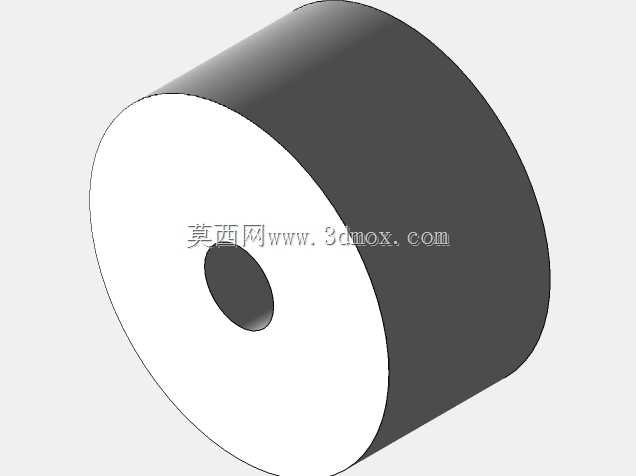

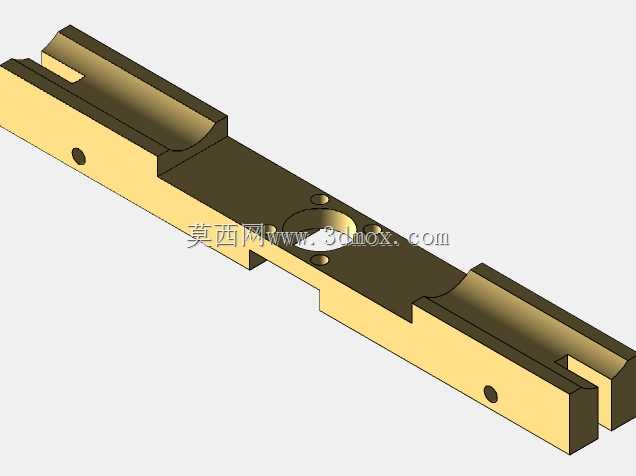

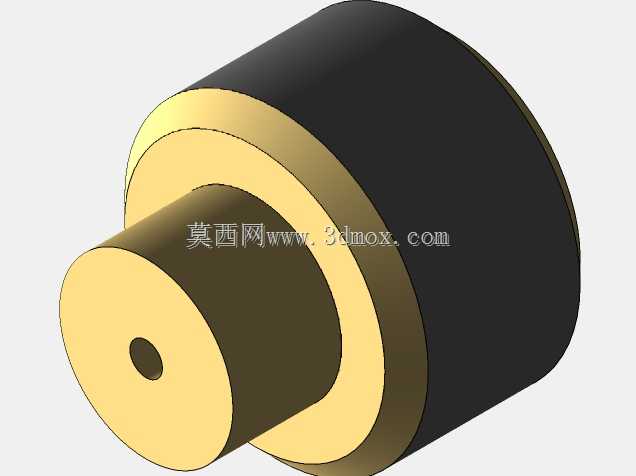

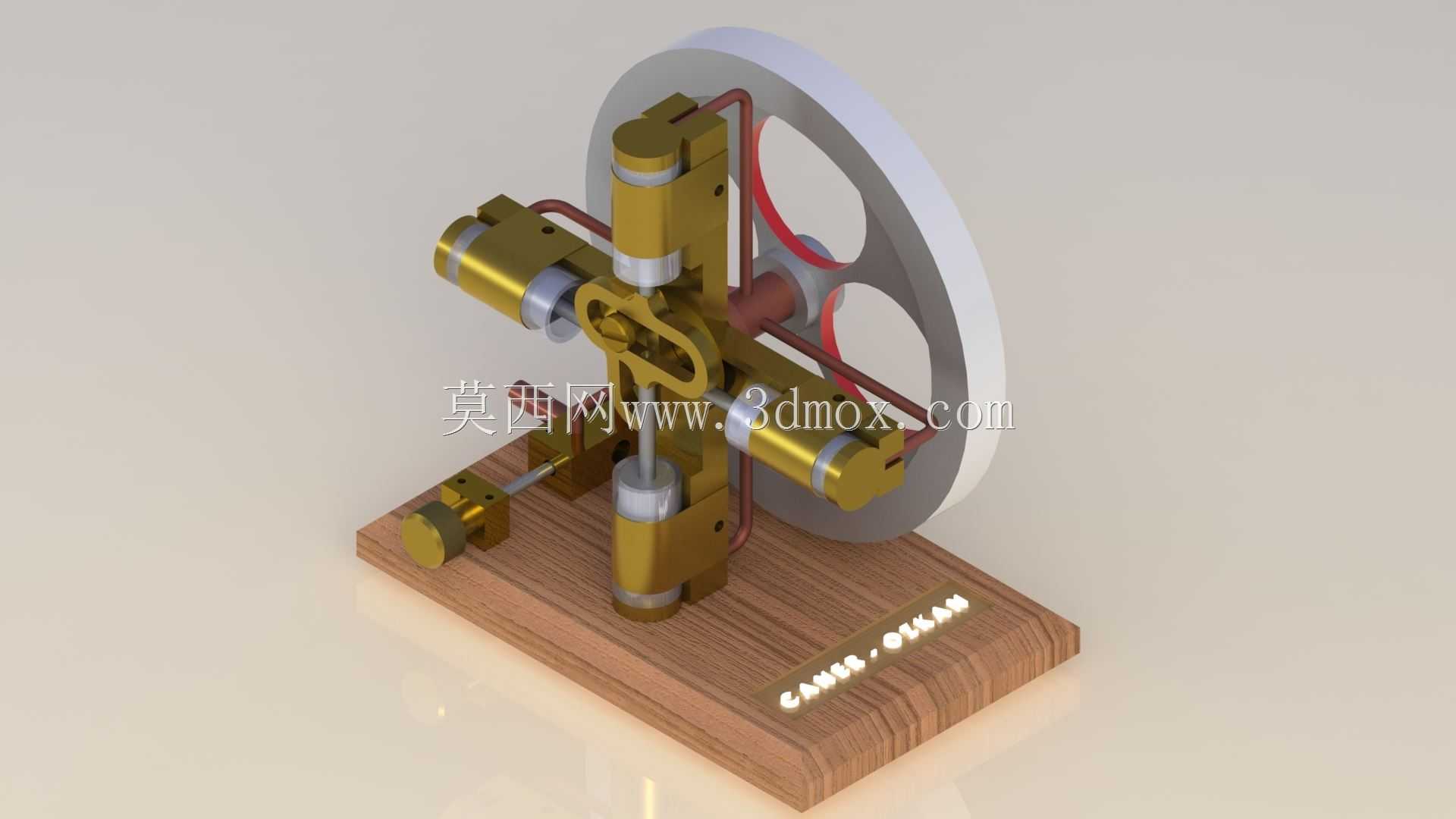

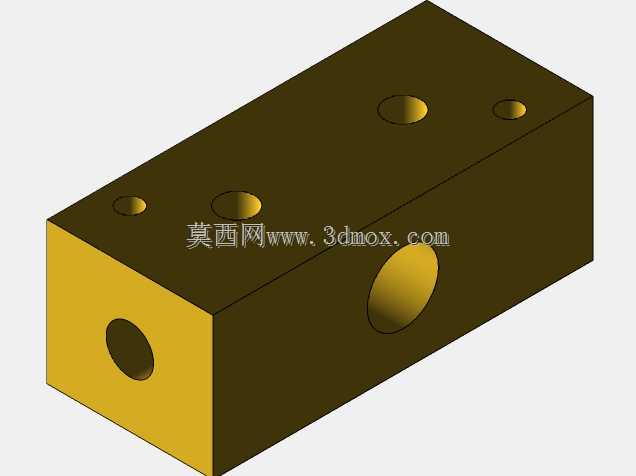

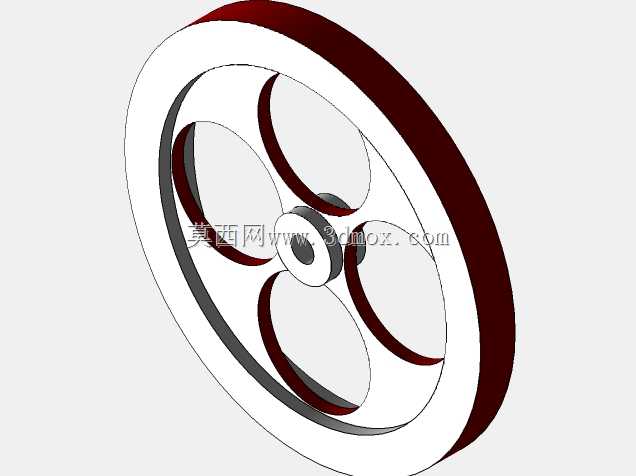

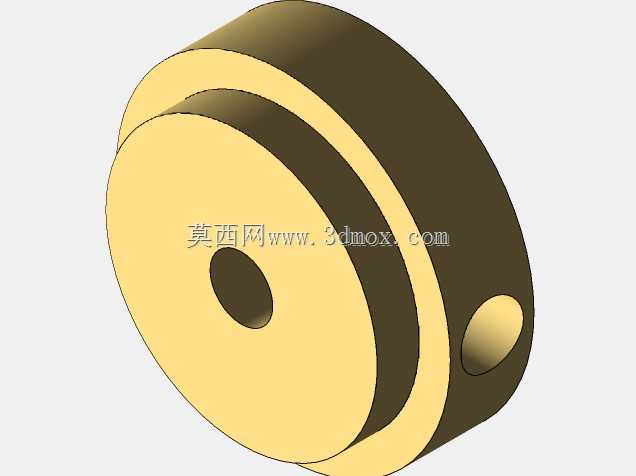

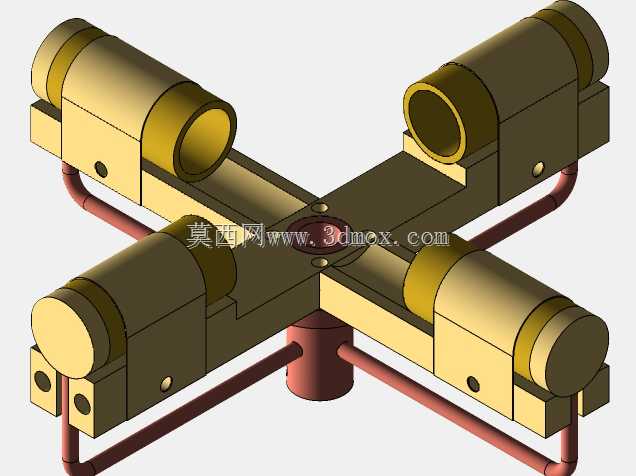

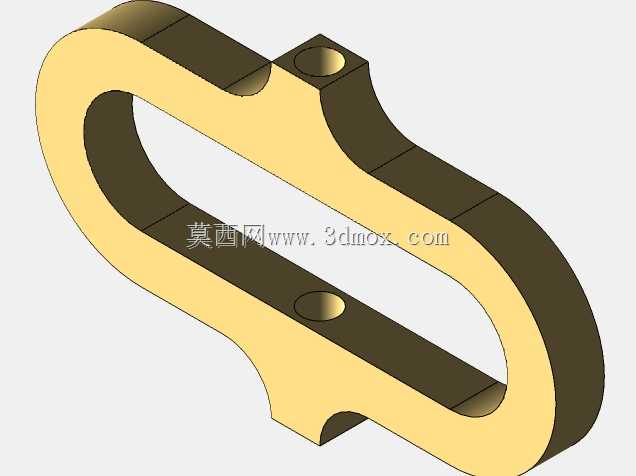

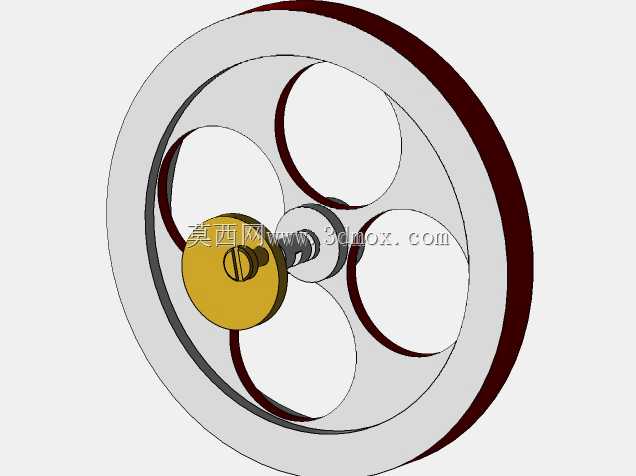

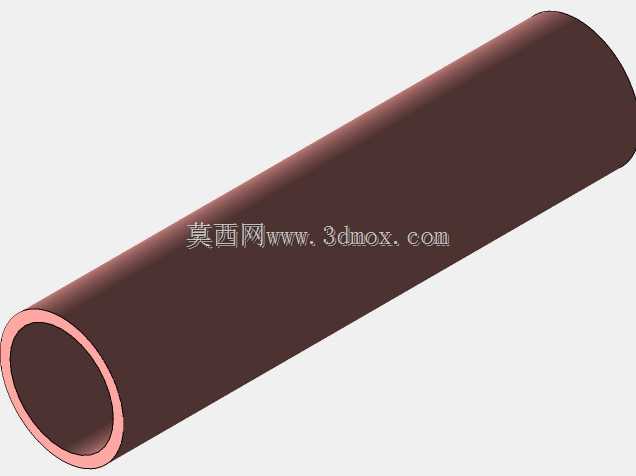

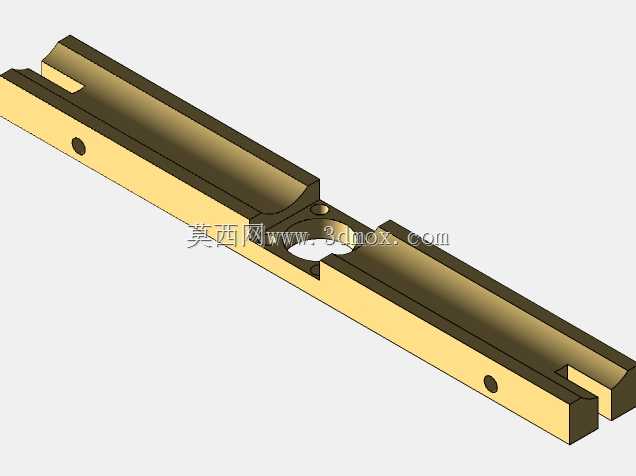

这套四缸蒸汽动力结构采用十字对称的缸体布局，四个气缸沿中心主轴呈90度间隔分布，相比单缸或双缸蒸汽机，能大幅降低动力输出的扭矩脉动，让飞轮转动过程中始终有至少两个气缸处于做功行程，避免传统单缸结构死点位置需要借助飞轮惯性冲过的问题，在教学演示场景、小型复古动力装置改装、科普展品制作领域都有很高的参考价值。从结构设计逻辑来看，整套装置将配气管路集成在缸体连接支架上，四个气缸的进排气通路通过中心配气盘统一分配，省去了外置复杂管路带来的泄漏风险，同时也让整体结构更加紧凑。底座采用实木材质的安装平台，所有运动部件的安装基准都统一在底座的加工平面上，缸体支架与底座之间通过定位销固定，保证四个气缸的中心轴线都交汇于主轴的中心点位，避免安装偏差导致的运转卡滞。飞轮采用大直径轮缘结构，将质量集中在轮缘位置，在同等重量下能获得更大的转动惯量，更好地储存做功行程的能量，带动活塞完成压缩、排气的非做功行程，轮缘内侧设计有减重孔，在保证惯量的前提下降低整体重量，减少主轴的径向载荷。活塞与缸体之间采用间隙配合设计，建模时预留了合适的活塞环安装槽位，实际制作时可以填充密封材料提升蒸汽密闭性，曲柄连杆机构采用偏心销连接，偏心距经过匹配计算，刚好对应活塞的设计行程，保证活塞在上下止点时不会与缸盖、曲轴箱发生碰撞。整套结构的安装边界需要预留飞轮转动的径向空间，飞轮外侧与周边结构的安全间隙不小于10毫米，缸体的进气管路接口统一朝向支架后侧，方便外接蒸汽气源，输出轴从飞轮中心向外延伸，可以直接连接小型发电机、传动带轮等负载，适配不同的演示或实用场景。在建模过程中，所有运动副都做了干涉检查，确保曲轴转动360度范围内，连杆、活塞、配气拨叉之间不会发生碰撞，管路的弯曲半径也符合实际铜管加工的最小半径要求，完全可以直接用于实物加工制作，不管是作为机械原理的教学演示模型，还是小型蒸汽动力装置的原型验证，都能直接复用这套结构的尺寸参数与布局逻辑。
