符合ASME标准的立式承压工艺塔结构

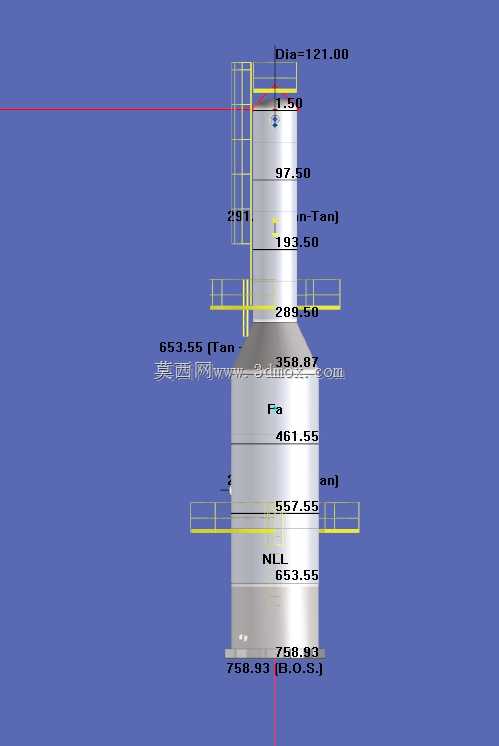

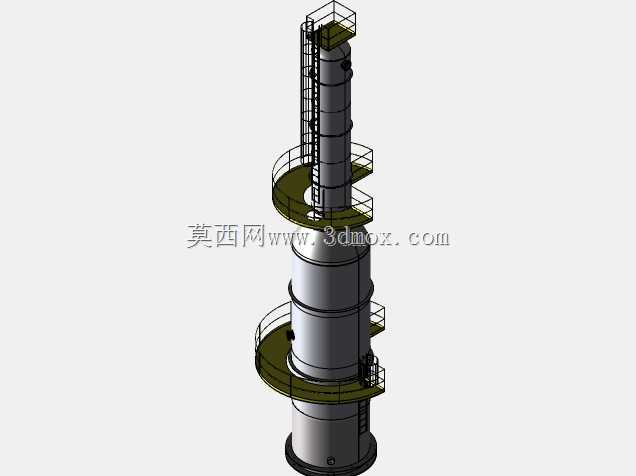

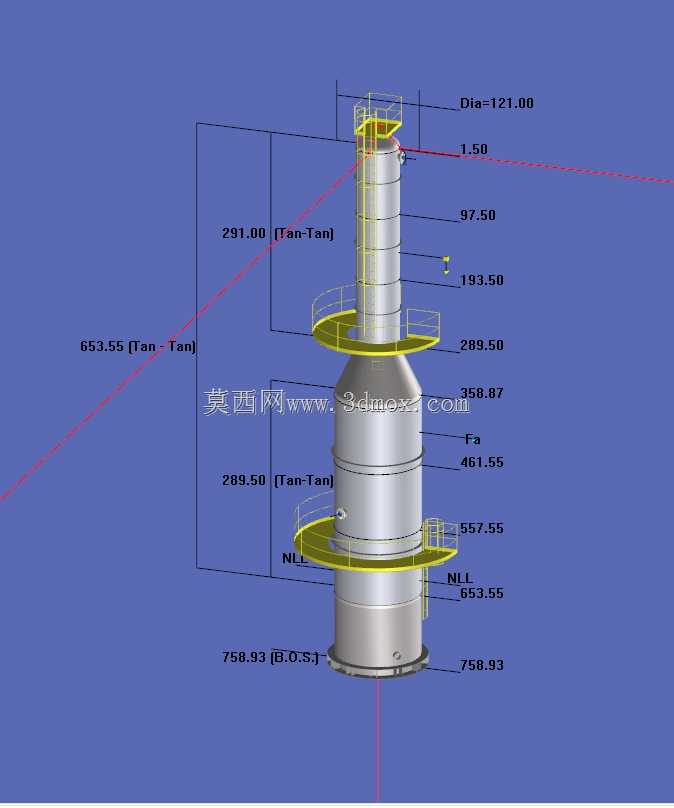

在石油炼化、精细化工、煤化工等流程工业的生产装置区里，这类立式承压工艺塔是实现气液传质分离的核心静设备，常被用于精馏、吸收、解吸、汽提等关键工艺单元，承担着混合物组分分离、介质提纯、反应产物精制的核心作用，是整套生产装置中决定产品收率与纯度的关键设备之一。从结构设计逻辑来看，该塔器严格遵循ASME压力容器规范开展结构排布，整体采用立式长筒形承压壳体结构，底部设置带地脚螺栓孔的裙座式支撑结构，可直接将整塔载荷传递至混凝土基础，裙座上预留的检查孔、排气孔也符合现场安装与运维的常规设计要求。塔体沿高度方向设置三层环形操作平台，平台配套直爬梯连通各层操作面，爬梯护笼、平台护栏的尺寸均满足现场操作的安全防护要求，每层平台对应塔体上的接管口位置，方便操作人员开展阀门操作、仪表巡检、检修维护等日常作业。从尺寸边界来看，塔体顶部最大直径为121mm，总高度方向的尺寸标注覆盖了从裙座底部到塔顶封头的全范围，各层平台的安装高度、塔节之间的分段位置、接管口的标高都做了明确的尺寸界定，能直接为现场的设备布置、管道配管、钢结构平台预制提供准确的尺寸参考。塔体的壁厚设计充分考虑了内压载荷、风载荷、地震载荷以及介质自重带来的组合应力影响，不同塔节根据所处位置的受力差异匹配对应的壁厚参数，壳体上标注的NLL为正常液位线，明确了塔内持液量的控制边界，为塔内件的安装、液位仪表的选型布置提供了基准参考。这类塔器的内部通常会根据工艺需求装填塔盘或者规整填料，外部接管分别对应进料口、气相出口、液相出口、回流口、仪表接口、人孔等不同功能，人孔的设置位置与操作平台一一对应，方便后期开罐检修、更换内件。在三维建模过程中，该模型完整还原了塔体的外部结构特征、各附件的安装位置与相对尺寸关系，没有遗漏爬梯、平台、接管、裙座等关键外部结构，建模时的尺寸标注逻辑完全贴合工程图纸的标注习惯，结构设计人员可以直接参考该模型开展塔器的结构细化、配管碰撞检查、装置区布局优化等工作，也能为刚接触压力容器设计的从业者提供符合ASME规范的塔器外部结构参考，帮助理解立式承压塔器的常规布局逻辑与尺寸排布思路。
