多规格碳合成热成型固定电阻器结构模型

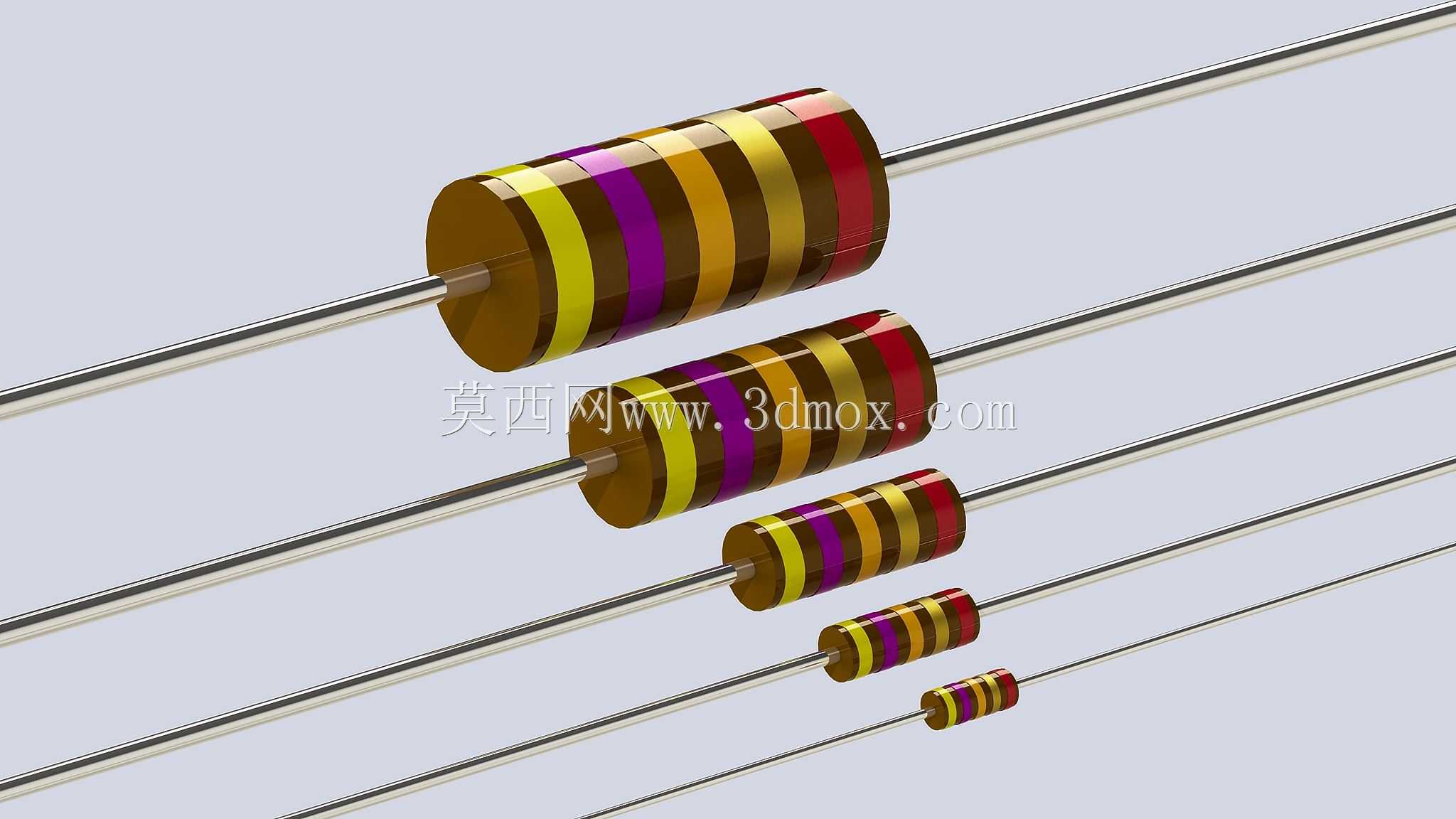

在各类电子设备的电路设计环节，固定电阻是应用频次最高的基础被动元件之一，这类碳合成热成型固定电阻，常出现在对浪涌耐受能力有要求的消费电子、工业控制板卡、老式测试仪器的电路回路中，承担分压、限流、阻抗匹配的核心作用，相比金属膜电阻，碳合成材质的脉冲负载耐受表现更突出，适合存在短时电流冲击的电路场景。本次建模覆盖了1/8W、1/4W、1/2W、1W、2W五种常用功率规格，不同功率等级对应不同的本体直径与引脚长度，建模时严格参照Allen-Bradley老式电阻的实际外形公差做参数还原，本体两端的金属端帽与引脚采用同轴配合设计，引脚直径统一适配常规PCB板的0.8mm标准安装孔，不同功率规格的本体长度从3mm到12mm不等，安装时的引脚跨距可根据实际布板需求做弯折调整，建模时预留了引脚弯折的形变参考基准，方便结构设计人员在做PCB布局、整机内部空间校核时直接调用。电阻本体的色环标识严格遵循通用电阻色码规则，建模时将色环位置做了等距排布，还原真实产品的标识特征，本体的圆柱曲面做了细微的粗糙度质感处理，还原碳合成材质热压成型后的表面哑光质感，没有过度做光滑镜面效果，更贴近实物的外观表现。从结构设计思路来看，这类轴向引线电阻的模型重点还原了安装边界尺寸，不同功率规格的本体最大外径、引脚伸出长度、端帽厚度都按实物比例做了精准匹配，在做整机结构装配时，设计人员可以直接通过模型判断电阻与周边电容、芯片、接插件的安全间隙，避免出现装配干涉，尤其是在高密度布板的开关电源、信号调理模块中，不同功率电阻的本体高度差异会直接影响到外壳的内部净空设计，准确的外形模型能大幅减少打样阶段的结构修改次数。这类电阻的引脚采用可焊性镀锡铜材质，建模时还原了引脚的圆柱度特征，没有做简化的片状处理，方便设计人员在做焊盘设计时参考引脚直径匹配对应的焊盘尺寸，也能模拟波峰焊、手工焊时的引脚吃锡空间。在老式工业仪器的维修复刻、复古电子设备的改装设计中，这类经典外观的碳合成电阻还能起到还原设备原始外观的作用，模型的外形细节足够支撑外观手板的制作参考，不需要额外再做外观面的二次修整。
