20瓦18伏多晶硅太阳能电池板结构设计

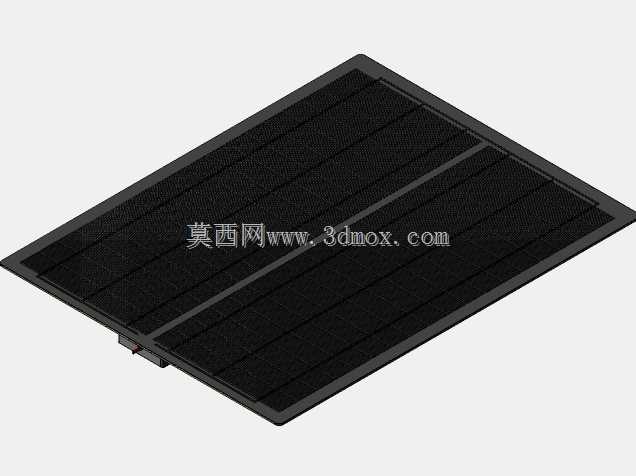

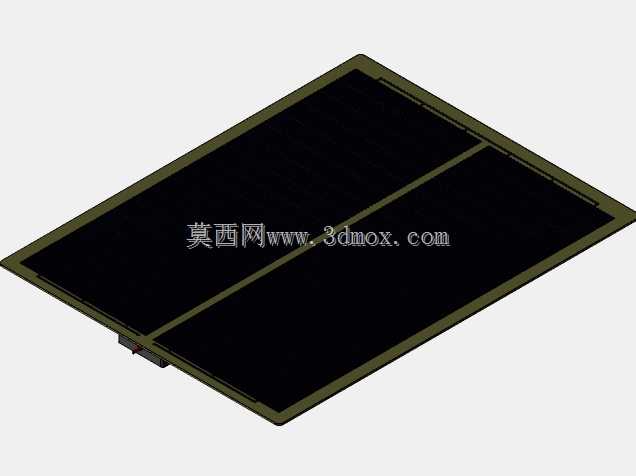

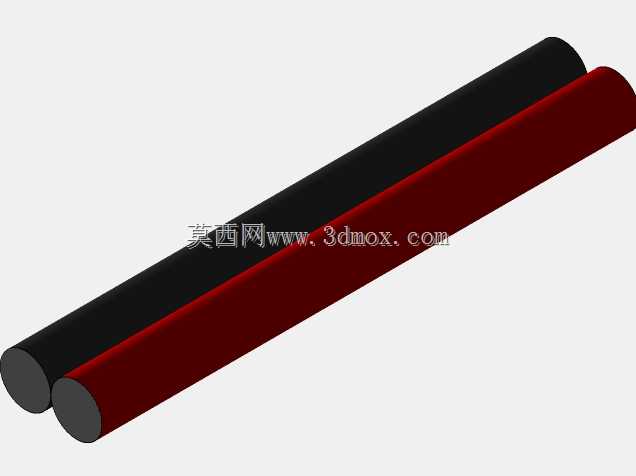

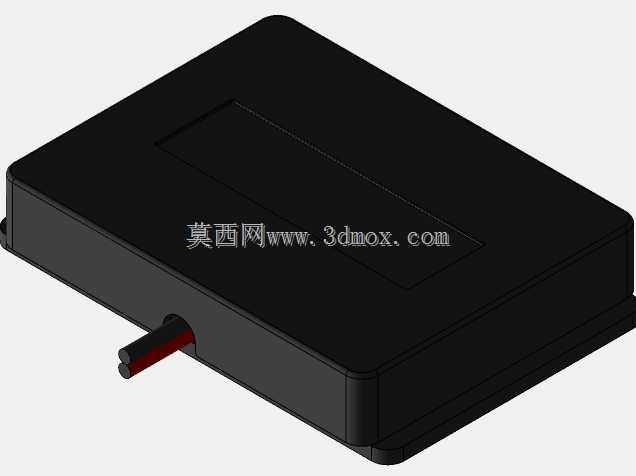

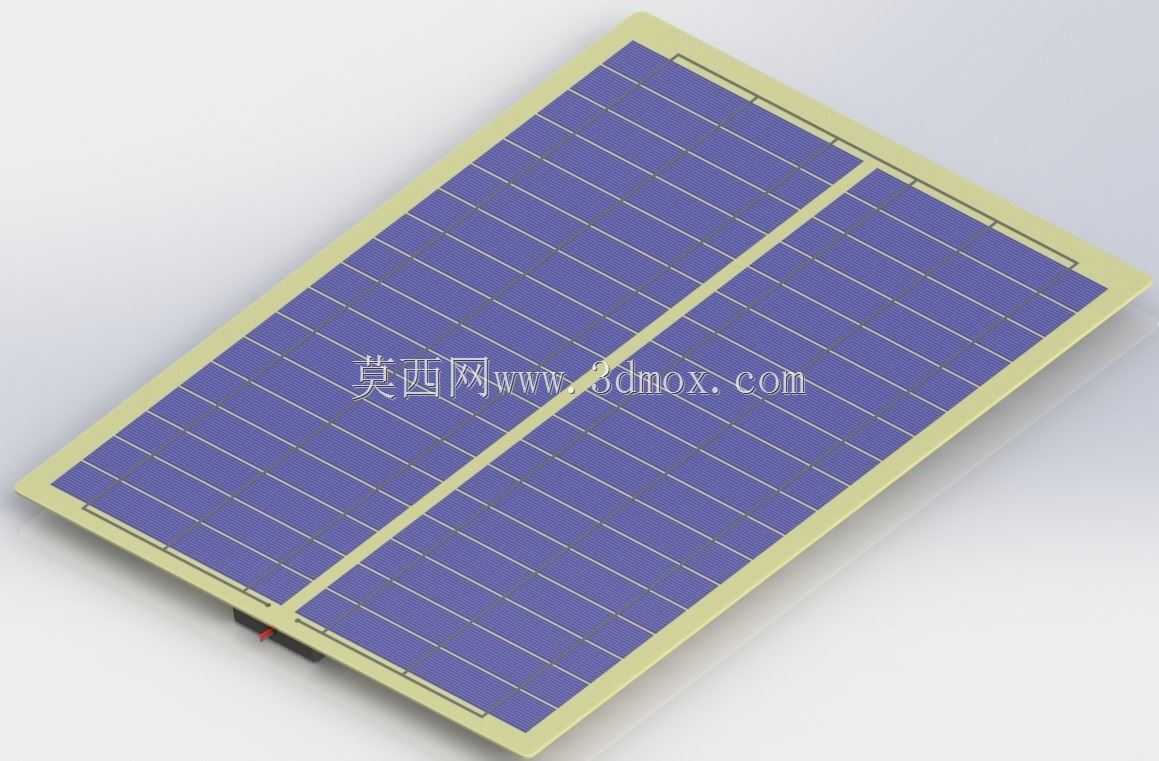

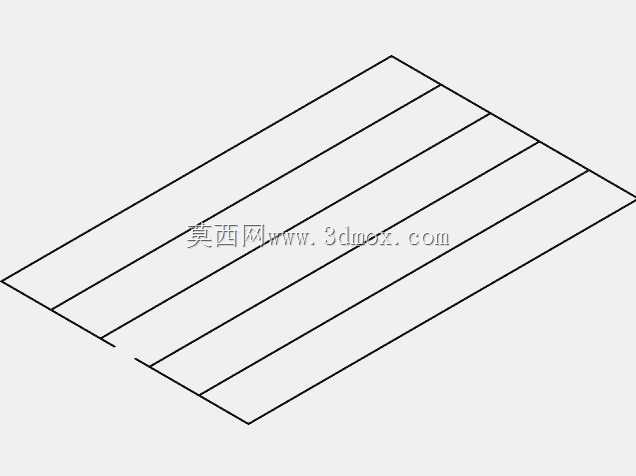

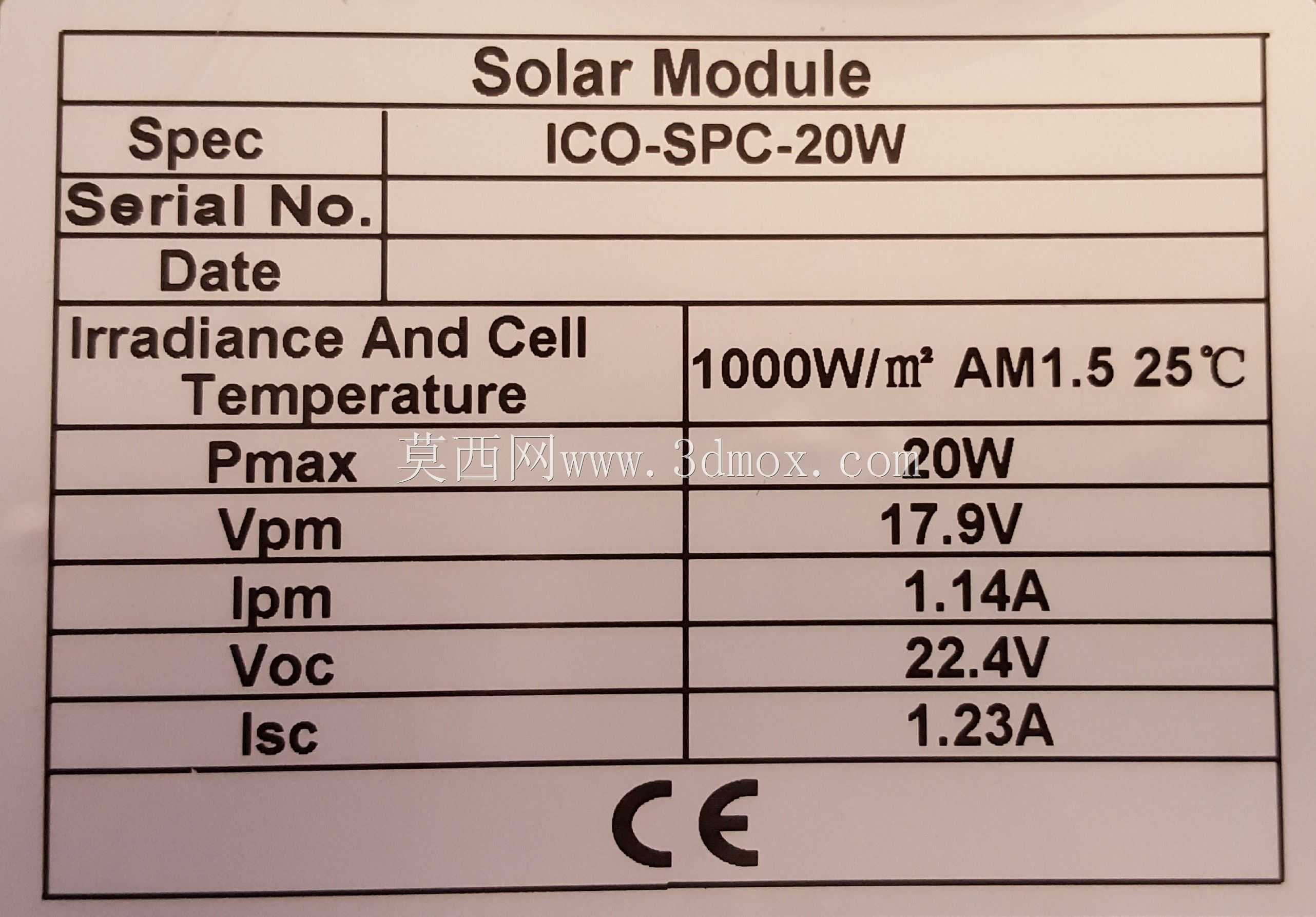

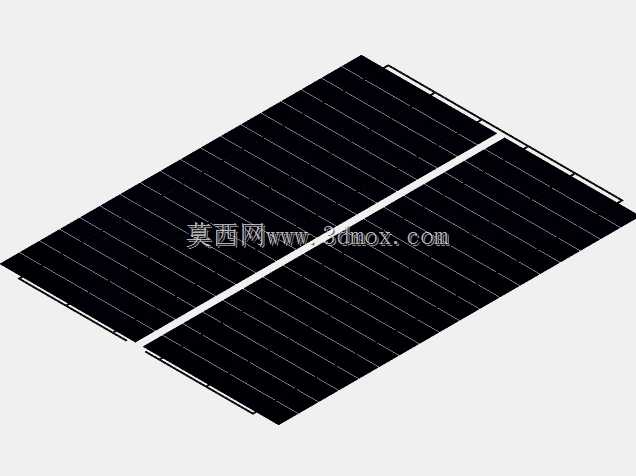

这款光伏供电组件的三维结构设计，首先围绕离网场景下的小功率供电需求展开，日常可匹配12V铅酸蓄电池组完成充放电循环，适配户外监控点位、牧区小型家用供电、便携应急电源、太阳能路灯补能、野外作业临时供电等多种场景，无需依赖公共电网即可完成直流电能输出，为低功耗负载提供稳定电力来源。设计阶段首先明确核心电性能边界，最大输出功率20W，额定工作电压18V，匹配12V蓄电池的充电电压区间，最大工作电流控制在1.14A左右，开路电压22.4V，短路电流1.23A，输出公差控制在±3%区间，可在-40℃到80℃的环境温度区间内稳定工作，适配国内绝大多数区域的户外使用环境，不会因极端高低温出现组件性能骤降的问题。外形尺寸上严格控制安装边界，长450mm、宽350mm、厚度1mm，超薄的层压结构设计既降低了组件自身重量，也减少了安装时的空间占用，不管是杆装、壁挂还是平铺安装都能适配，安装孔位可根据实际支架结构做灵活调整，不会因为尺寸偏差出现安装干涉。结构设计上采用双串电池片排布方式，蓝色多晶硅电池片通过互联条完成串接，外层采用高透光钢化玻璃覆盖，边缘用铝合金边框做密封包裹，底部预留接线出线端，方便用户外接充电控制器与蓄电池，接线端做了防水密封处理，避免户外雨天使用时出现漏电、短路等安全隐患。建模过程中还原了层压结构的分层细节，从表层玻璃、EVA胶膜、电池片、背板到边框的装配关系都做了精准还原，电池片表面的栅线结构、互联条的焊接位置都按照实际生产工艺做了复刻，方便结构设计人员在做光伏供电系统集成时直接调用，不需要重新测绘组件外形与安装尺寸，也可以用于光伏产品的结构展示、安装指导示意等场景。实际选型时需要注意，该组件属于小功率离网型光伏板，不适合并网发电场景使用，搭配充电控制器使用时要匹配对应电压电流等级的控制器，避免过充损坏蓄电池；安装时要尽量选择无遮挡的南向位置，倾斜角度根据当地纬度做调整，保证日均受光时长最大化，提升整体发电效率。组件的边框做了倒角处理，避免安装过程中划伤操作人员，整体结构无多余突出部件，运输过程中可平整堆叠，减少包装体积与运输损耗。
