0.5-30V直流工作台电源

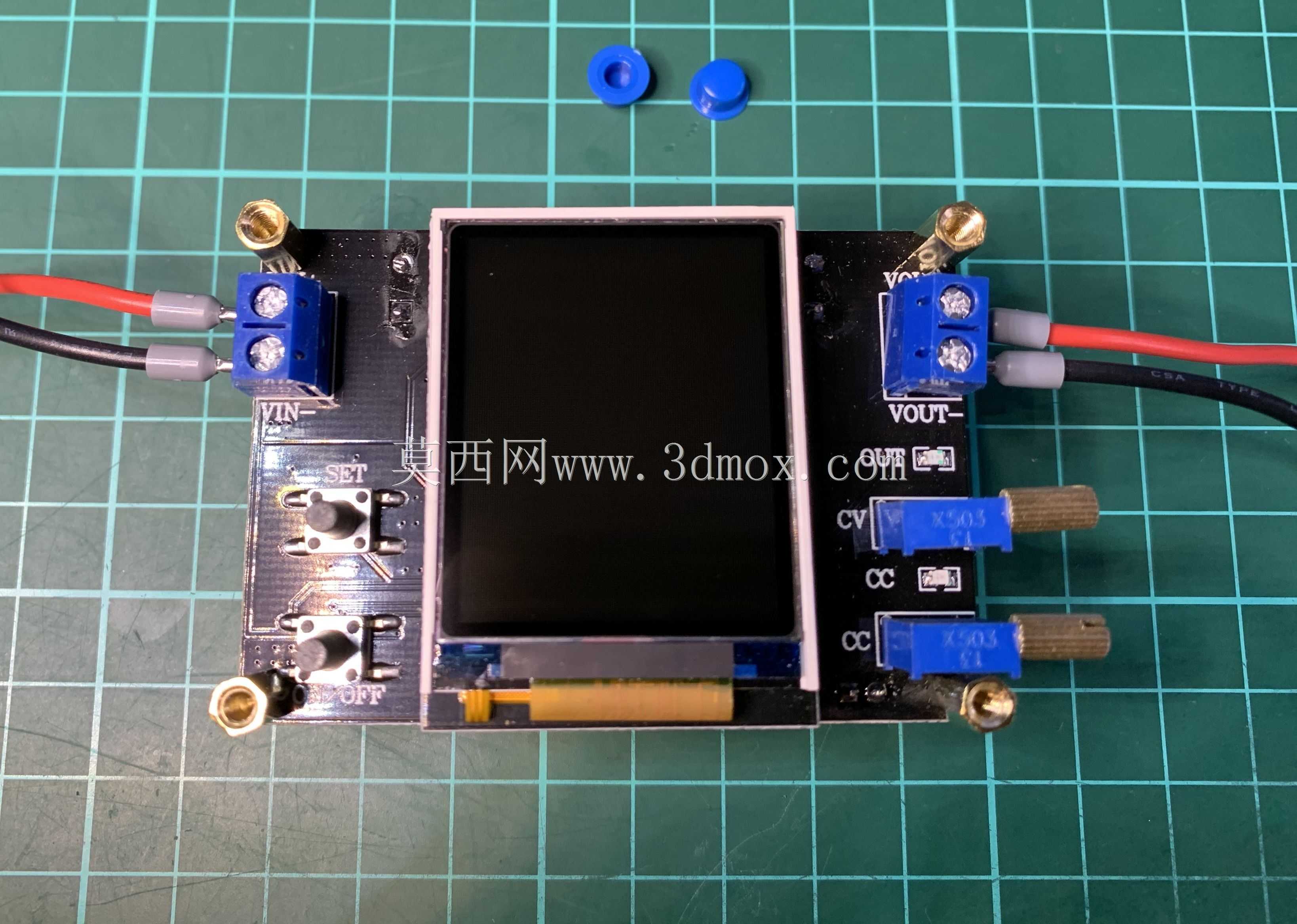

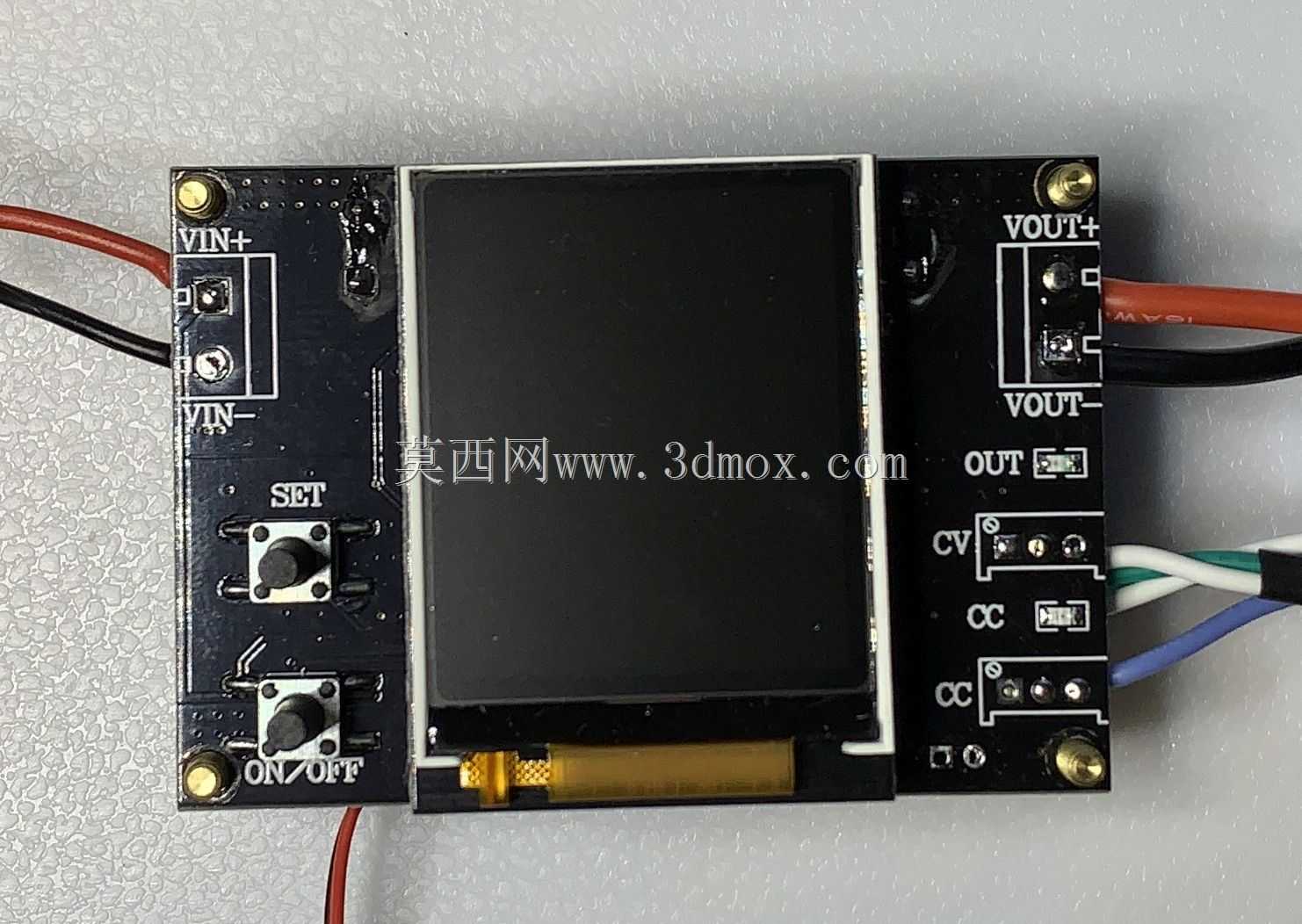

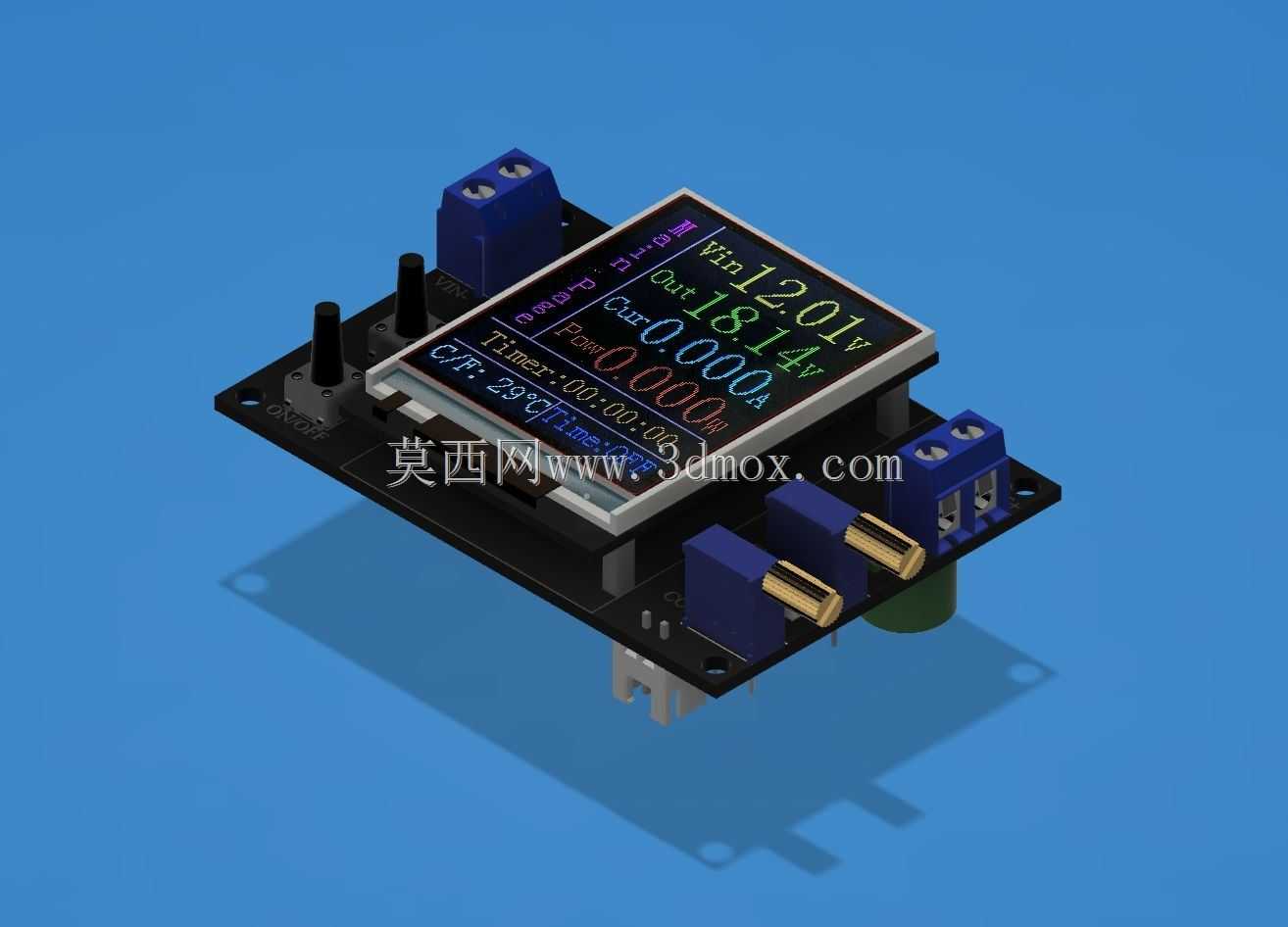

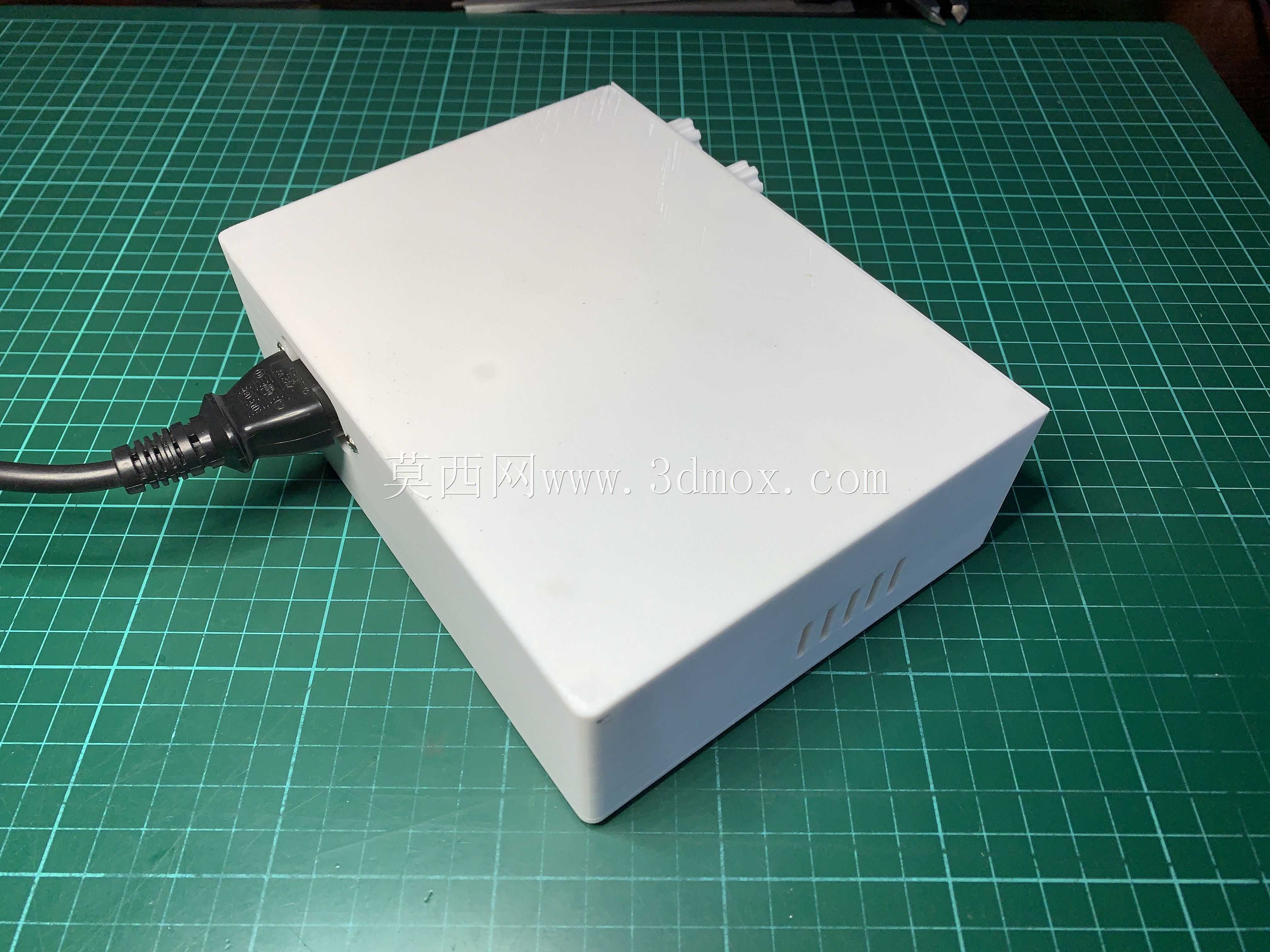

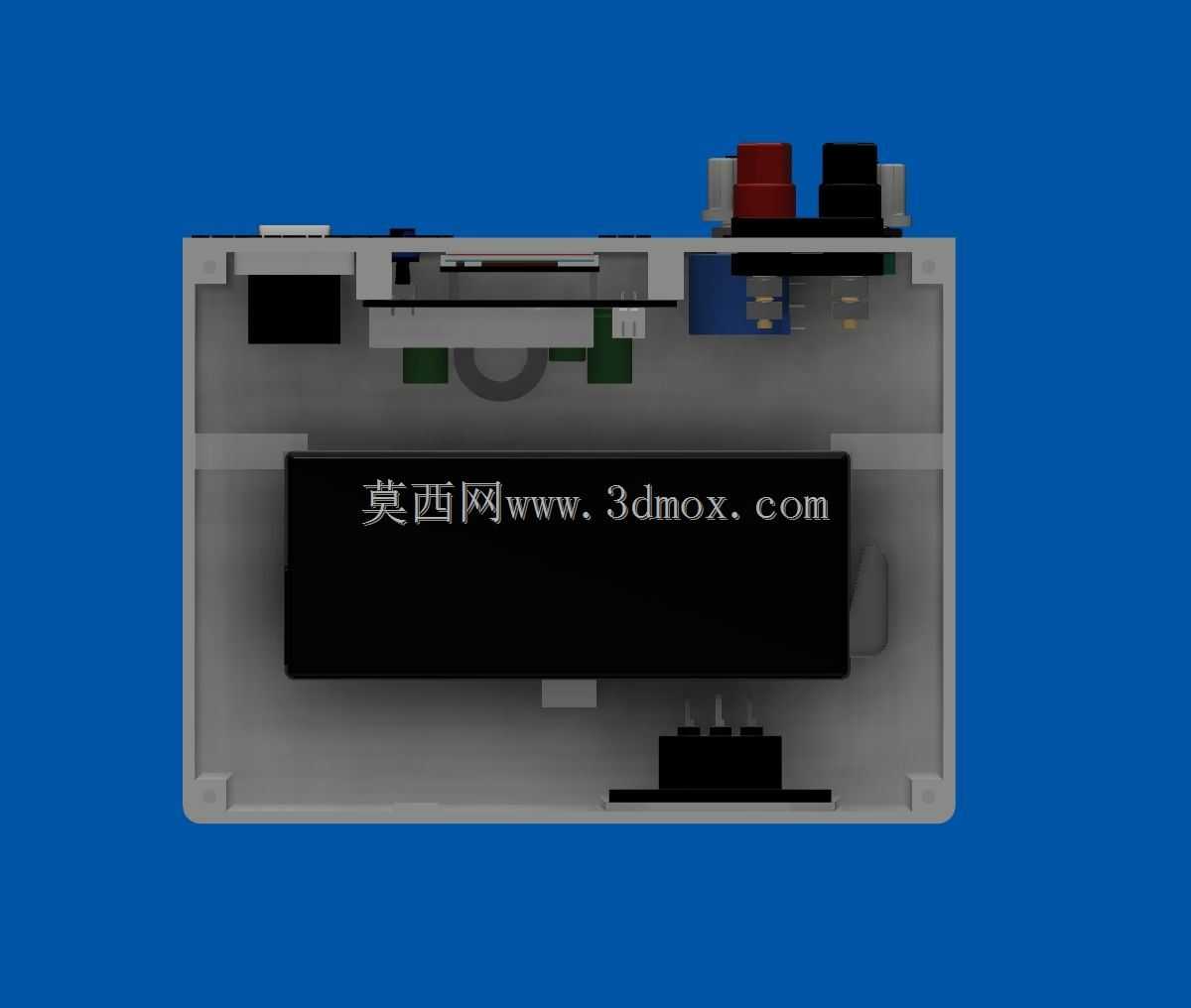

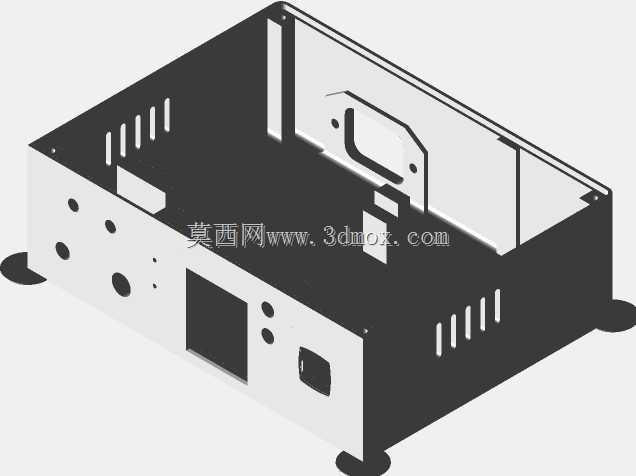

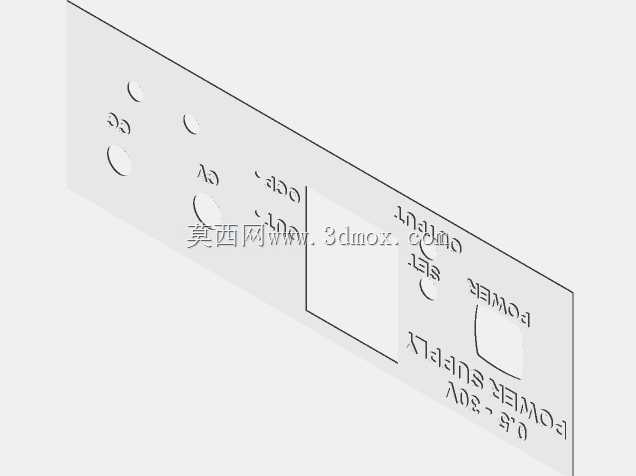

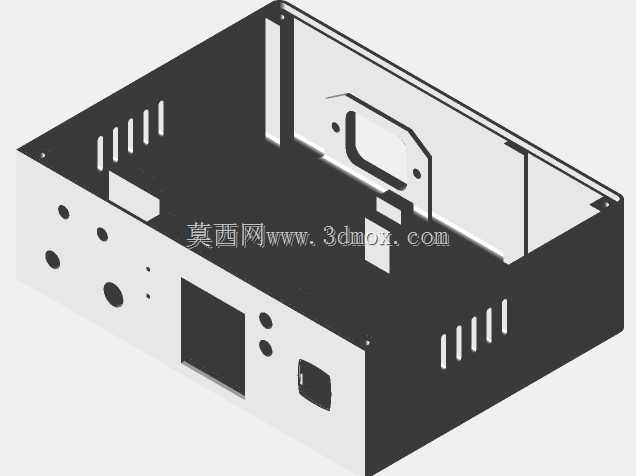

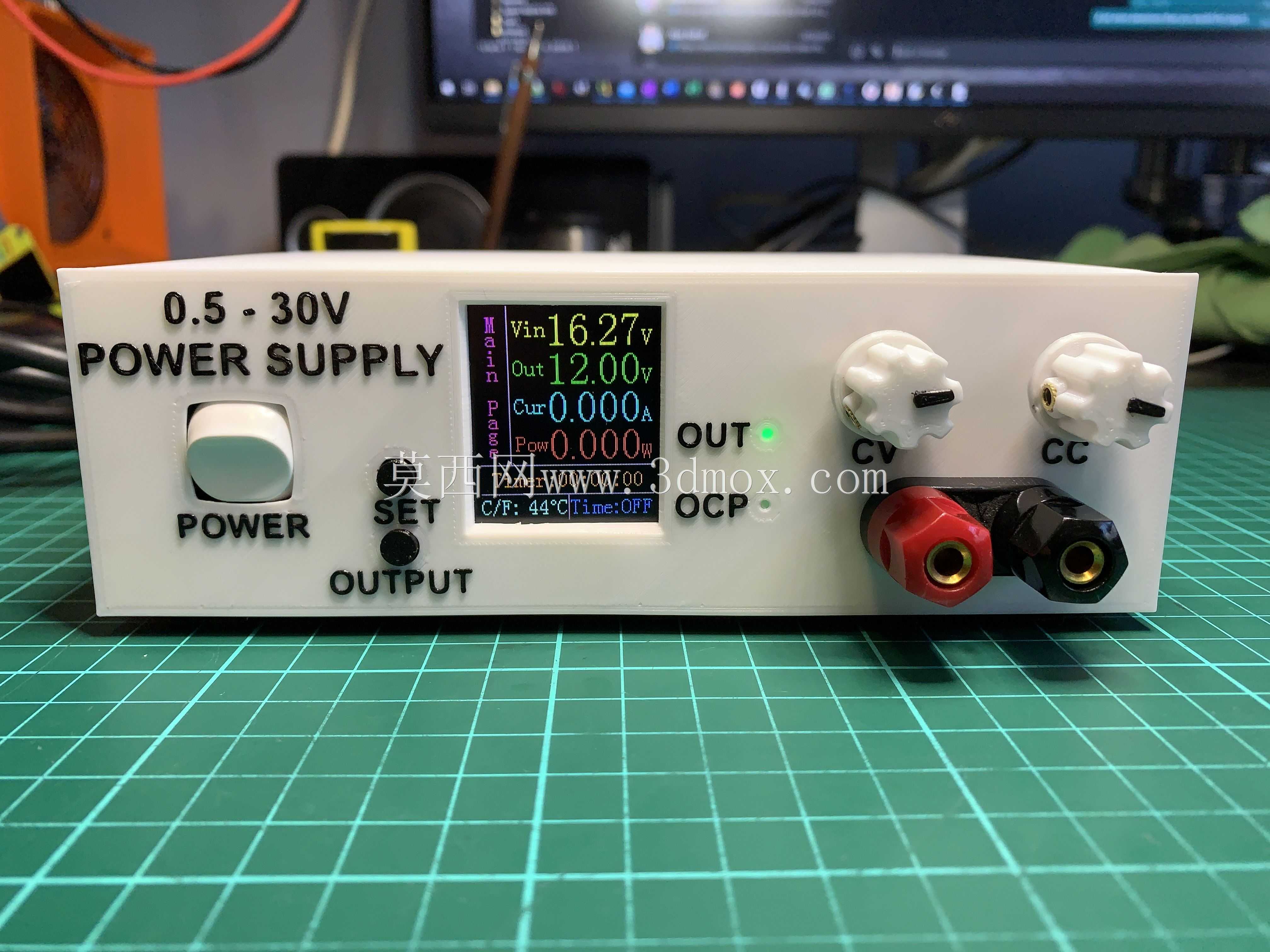

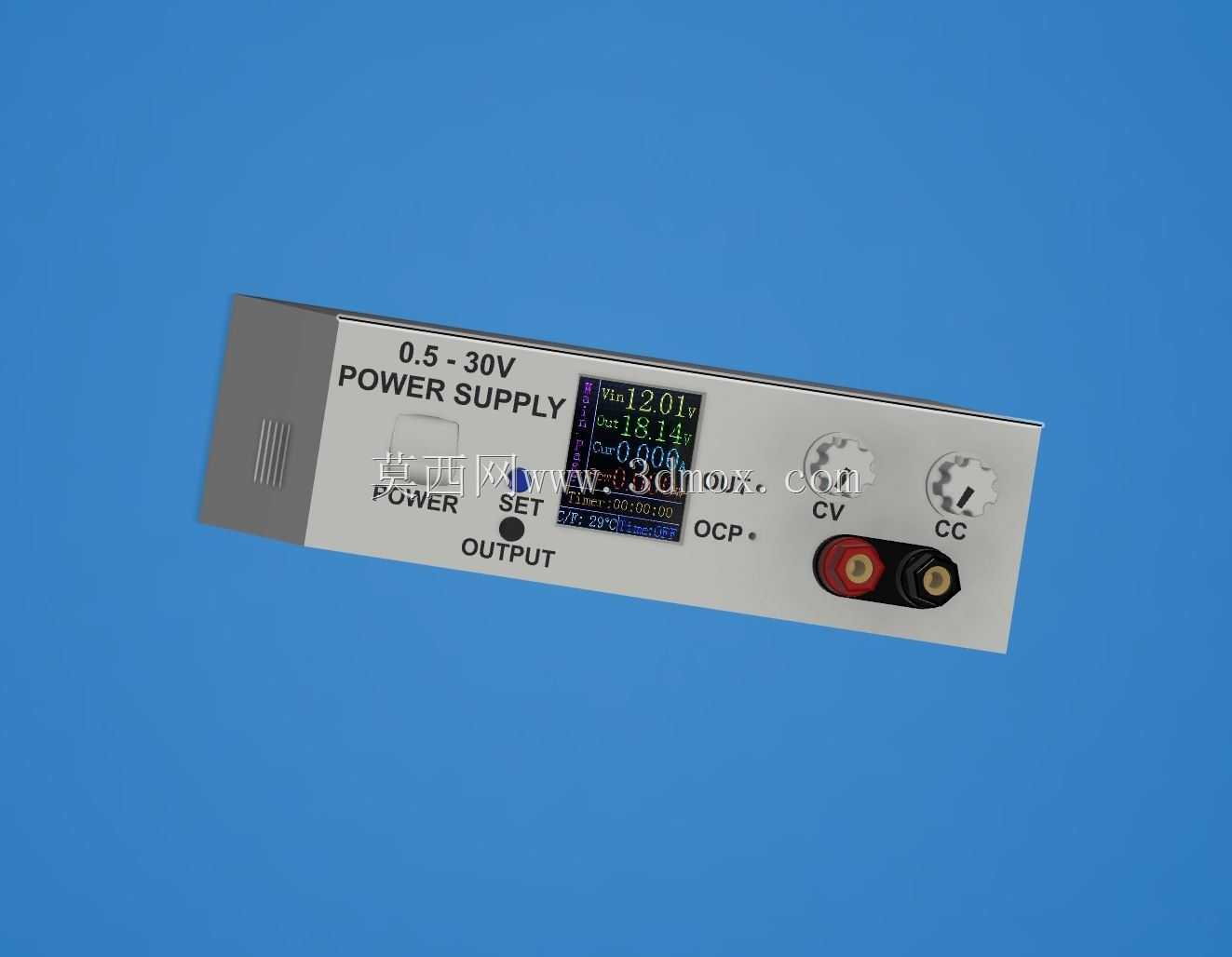

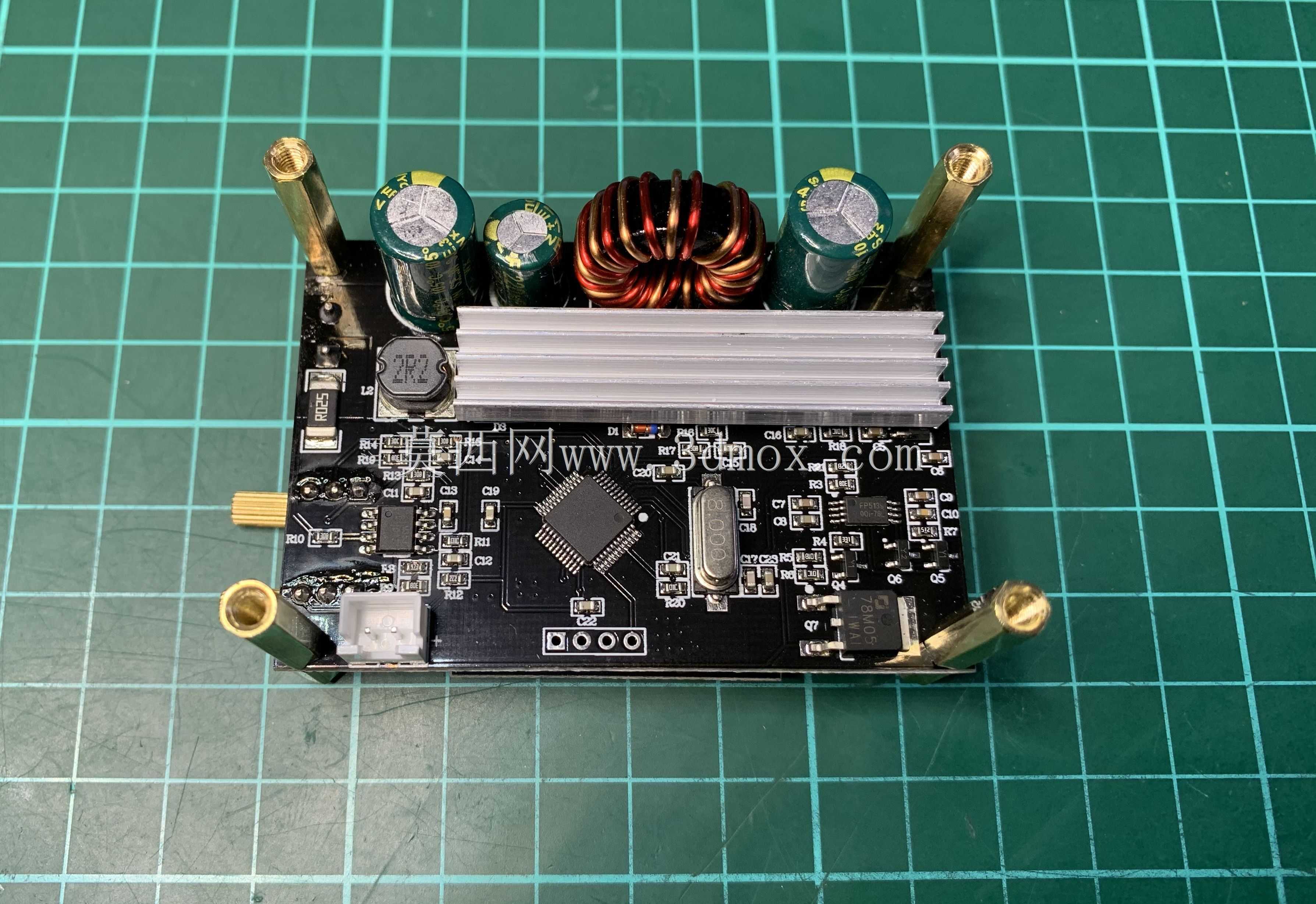

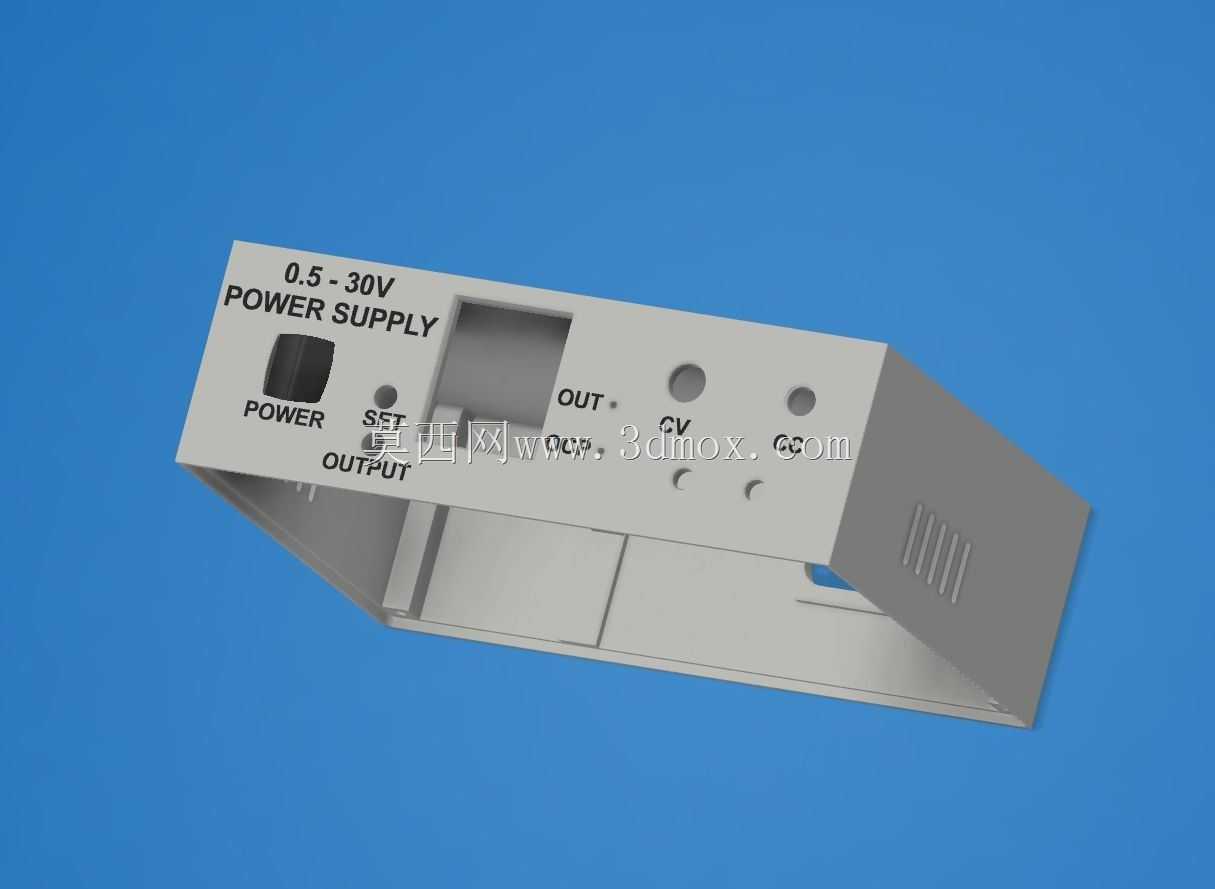

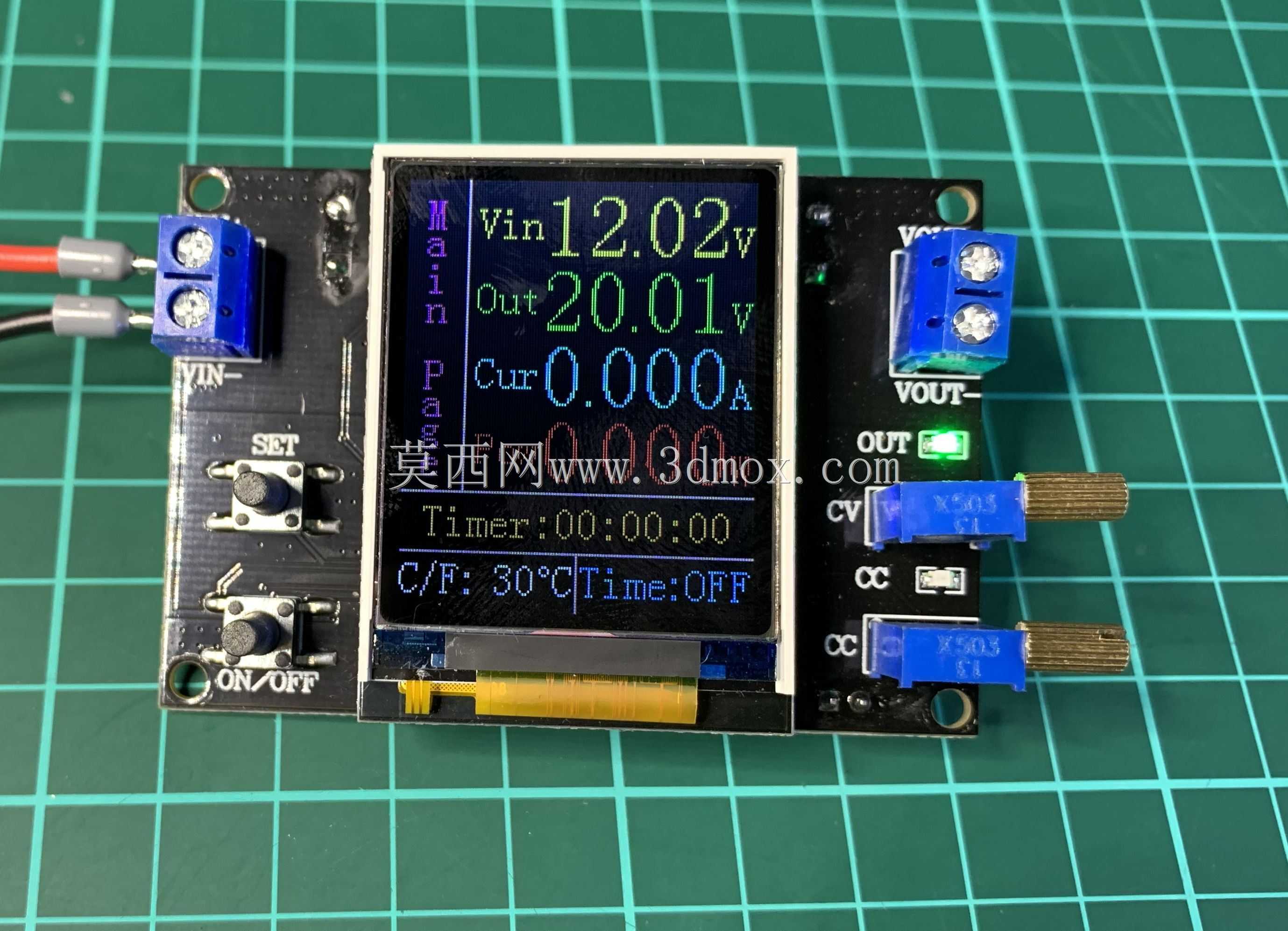

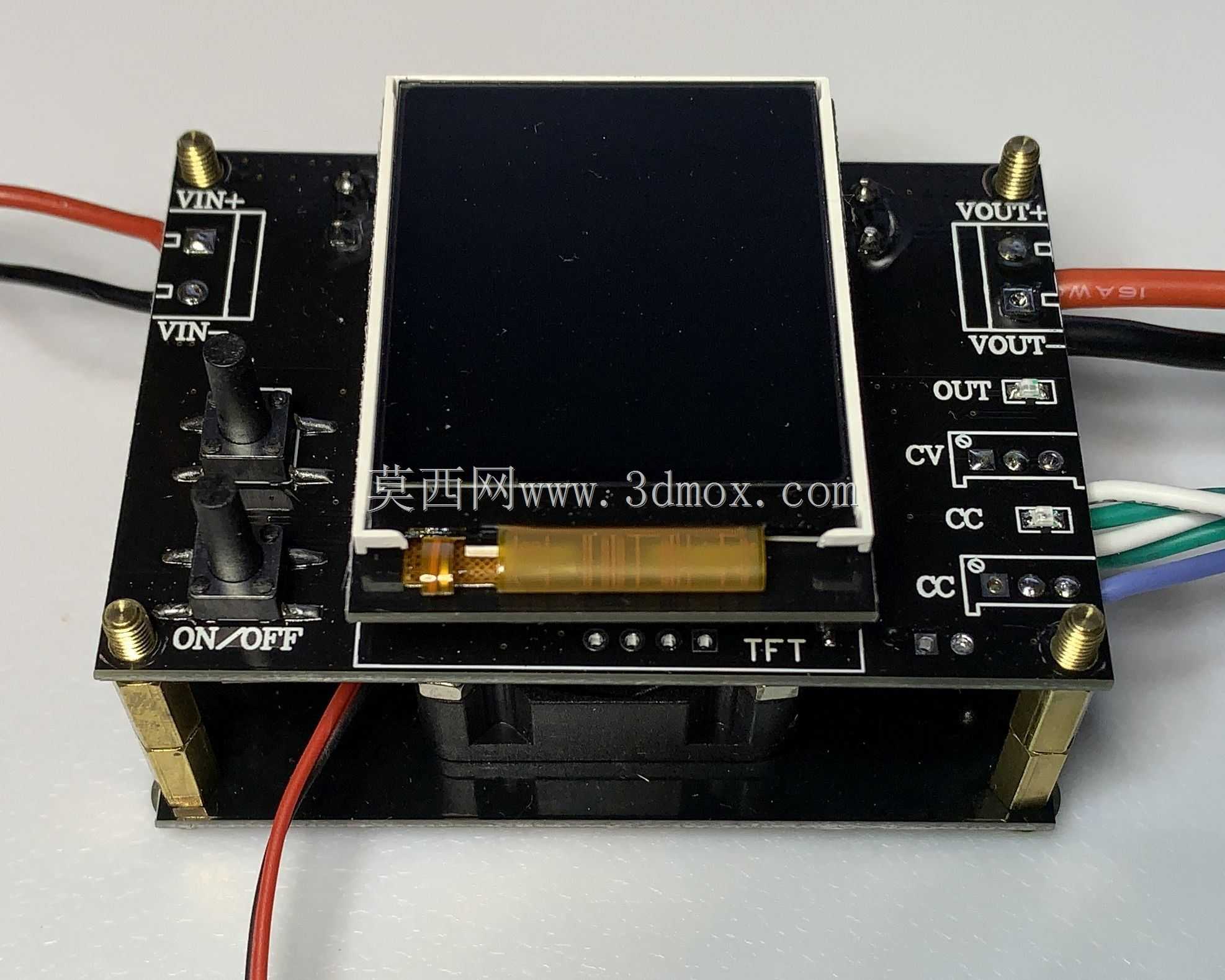

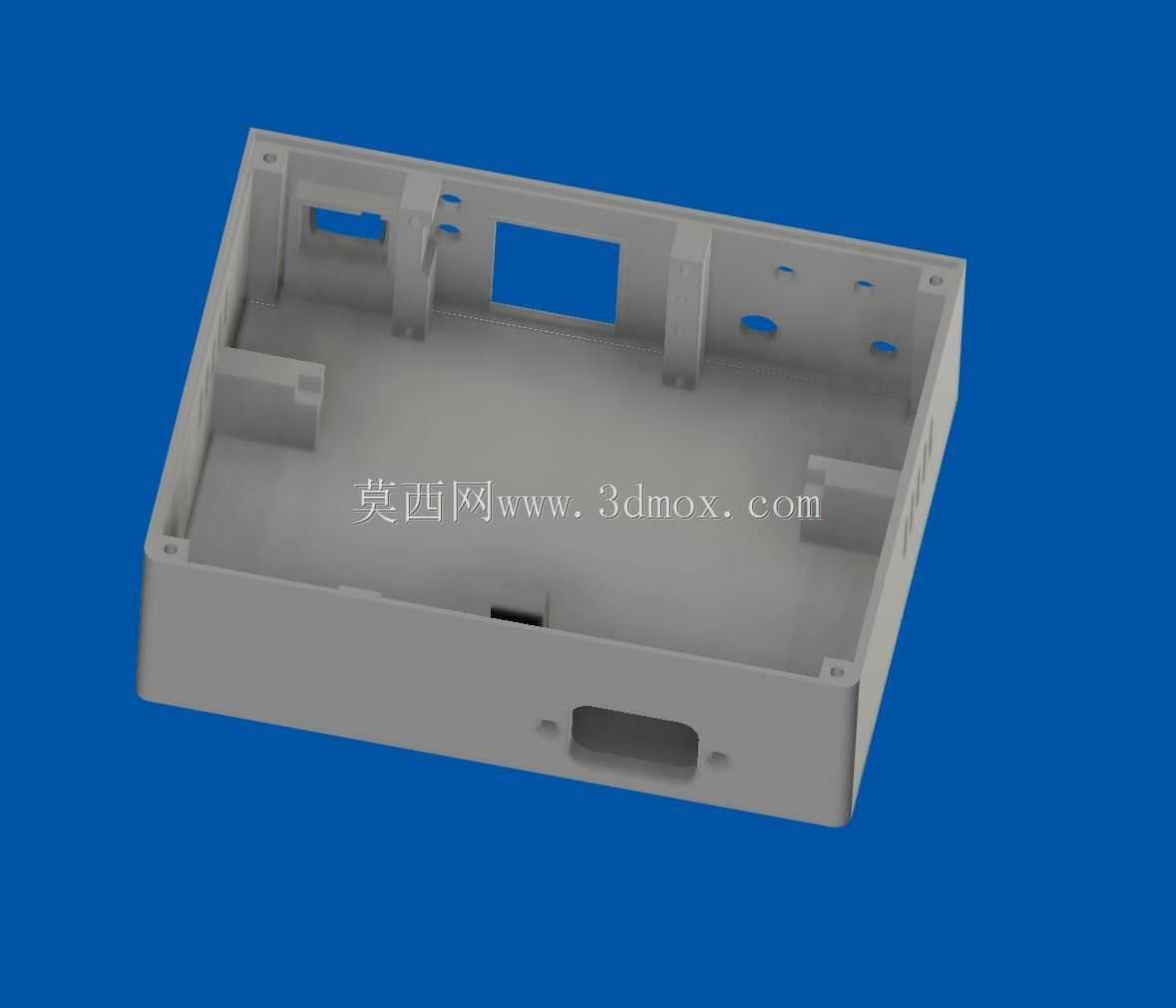

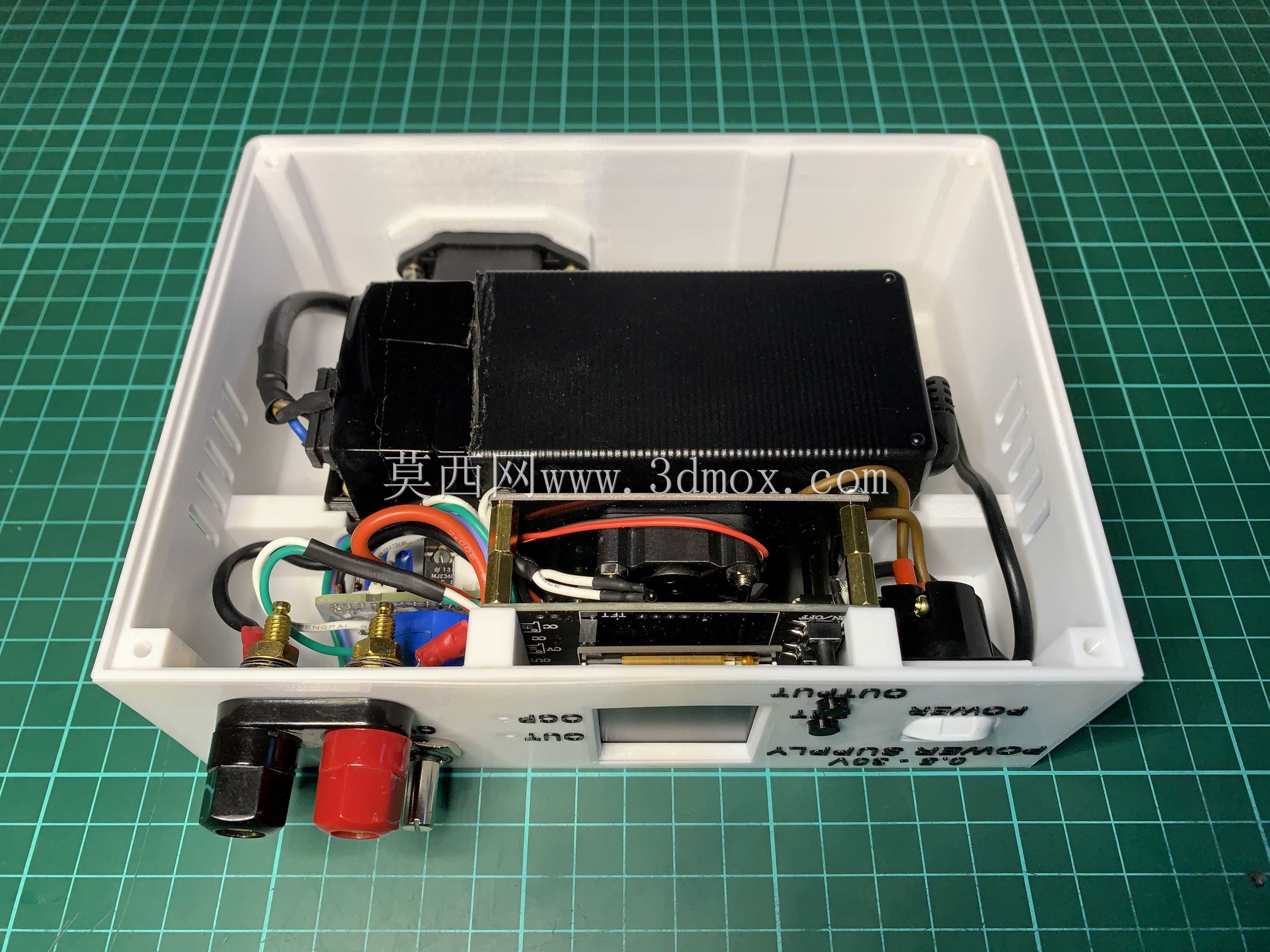

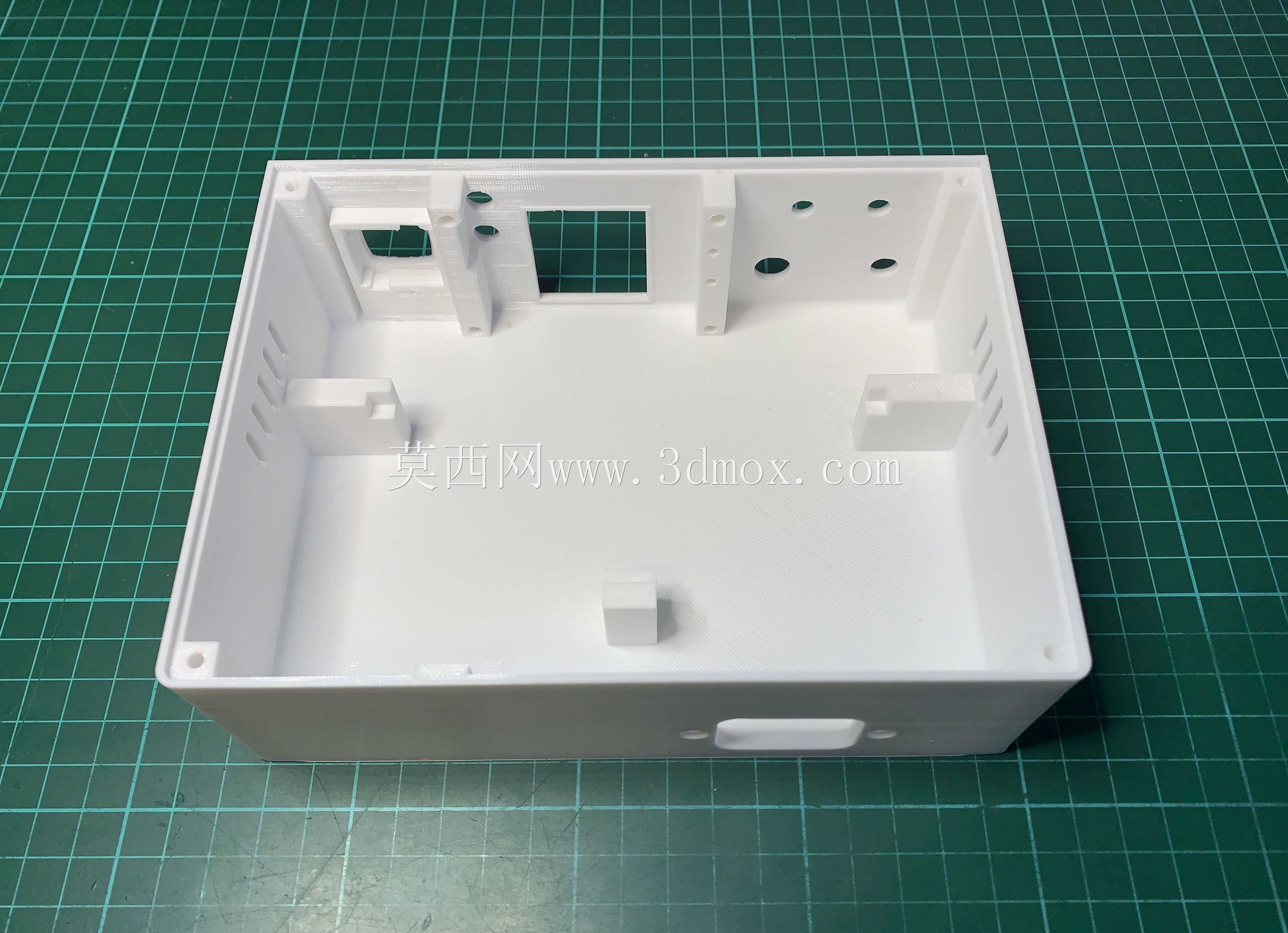

这是我的工作台电源的翻版。该电源提供有用的稳压直流电压，可在4A下从约0.5V到30V DC进行调节。电源基于FNIRSI升压/降压50W电源模块。这种改进的设计（相对于我原来的电源）提供了更好的用户界面和更好的3D打印盒。电压范围也得到了改进，提供了最高30V的更高电压。该电源集成了一个数字LCD显示器，可同时显示电压、电流和功率值。电源输出为可调恒压（CV）和/或恒流（CC）电源。我选择了风扇冷却FNIRSI模块。作为它来，预算30毫米风扇提供的是有点响亮，并始终打开。如果没有风扇，FNIRSI模块的额定功率仅为35W。在电源上放置足够的负载之前，没有理由运行风扇。我设计了一个风扇速度控制器电路，与风扇电源线串联。当电源模块温度升高时，控制器逐渐启动风扇；到55°C时，风扇将达到全速。有关装配细节，请参阅《构建指南》。这是我的电源3D打印解决方案案例。外壳顶部将所有内部组件固定到位。还有一个单独的3D打印前面板，带有打印文本，使其具有干净的外观。箱盖由四个3.5x15mm的螺钉从下面固定到位。为了使打印结果更有趣，对于前面板，我在靠近端部的位置进行了灯丝颜色交换，以便以另一种颜色打印凸起的文本，使其更清晰可见。灯丝颜色交换在切片器软件中设置。在PrusaSlicer和其他切片机中设置灯丝颜色很容易。我的打印是用PETG 1.75mm Aurarum白色和黑色灯丝制作的，层高0.2mm，填充15%在PRUSA I3 MK3S打印机上。我希望您也能发现此打印有用
