工业机器人用高扭矩零反斜杠齿轮箱摆线结构

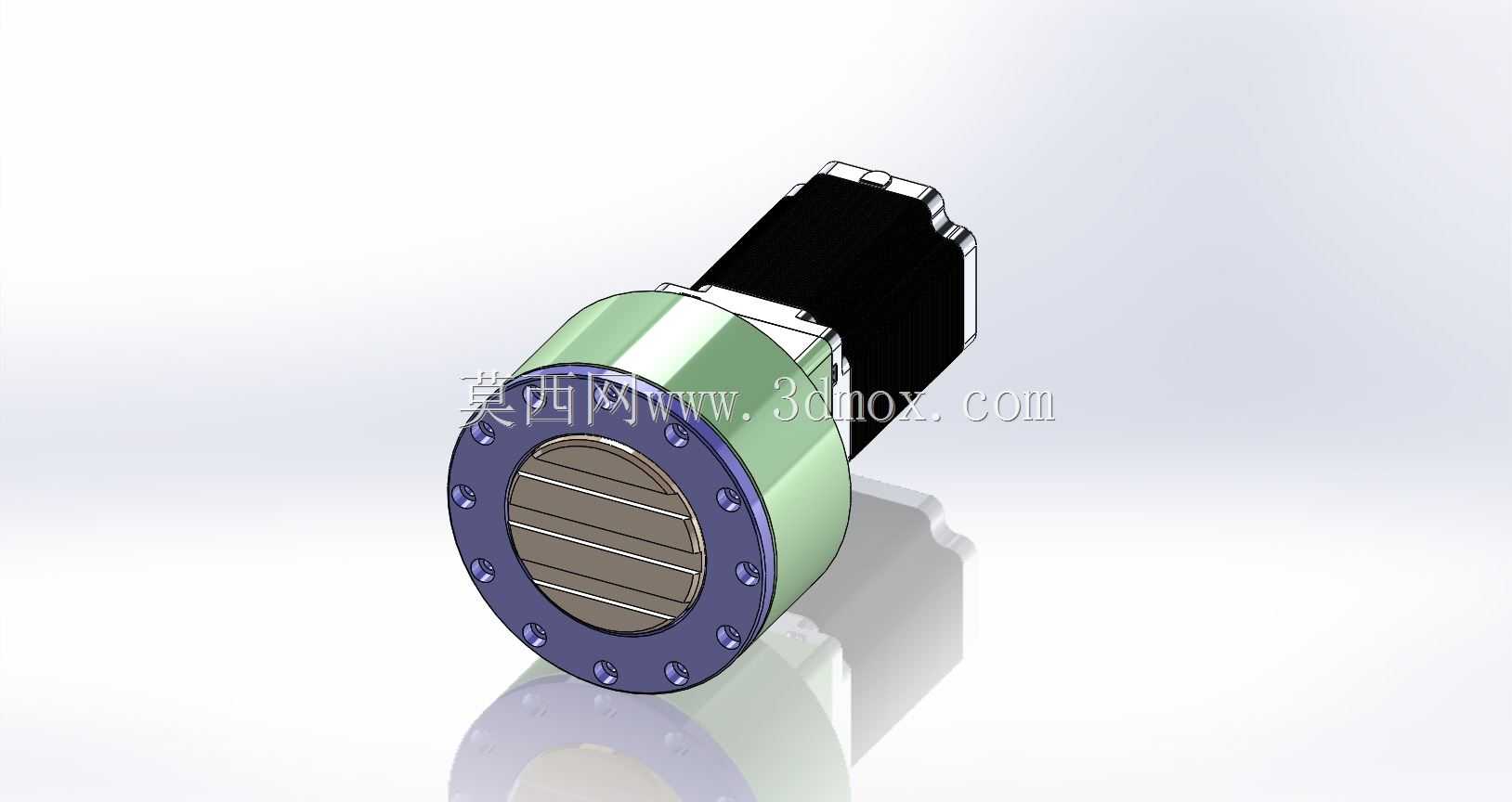

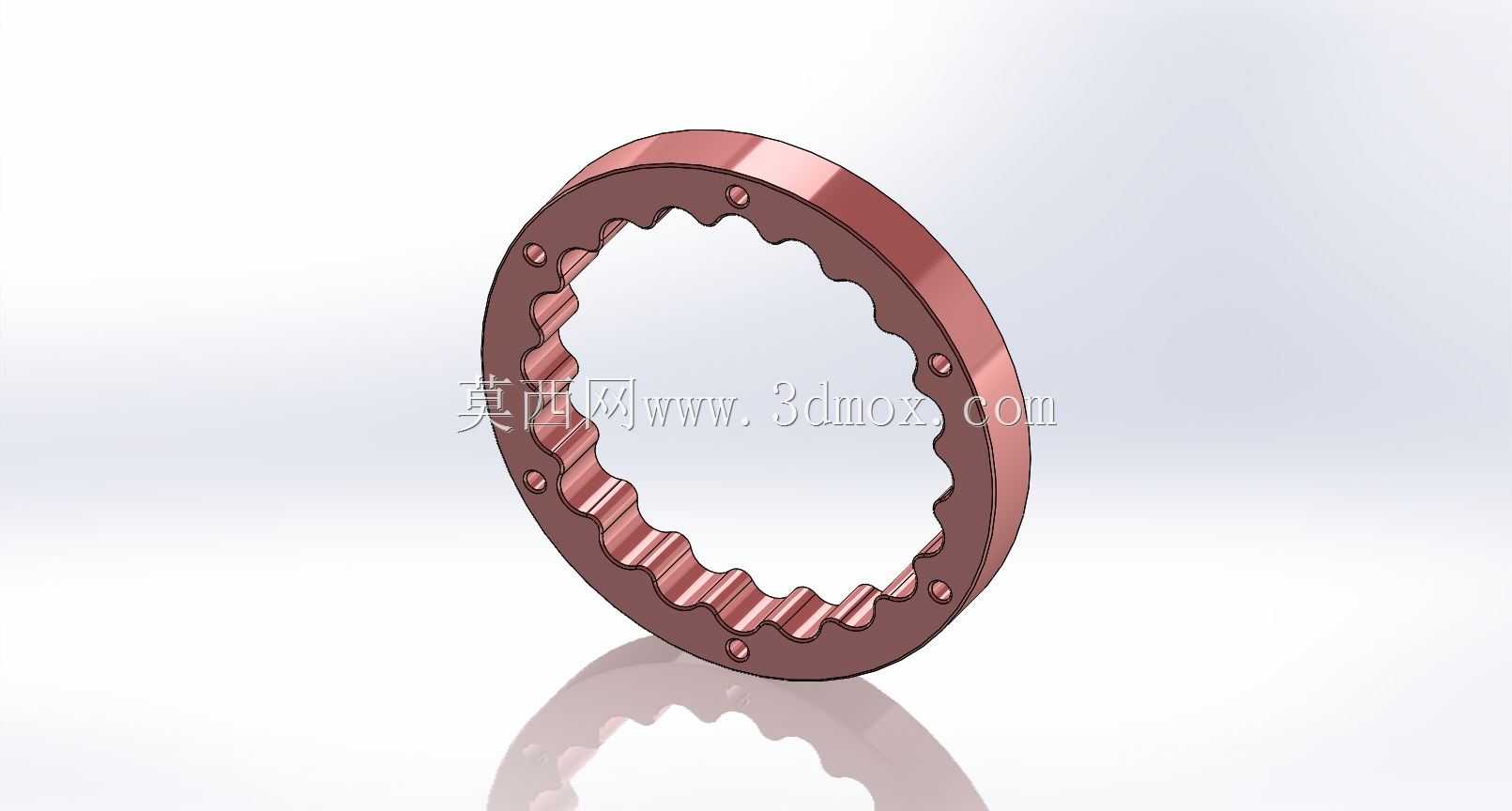

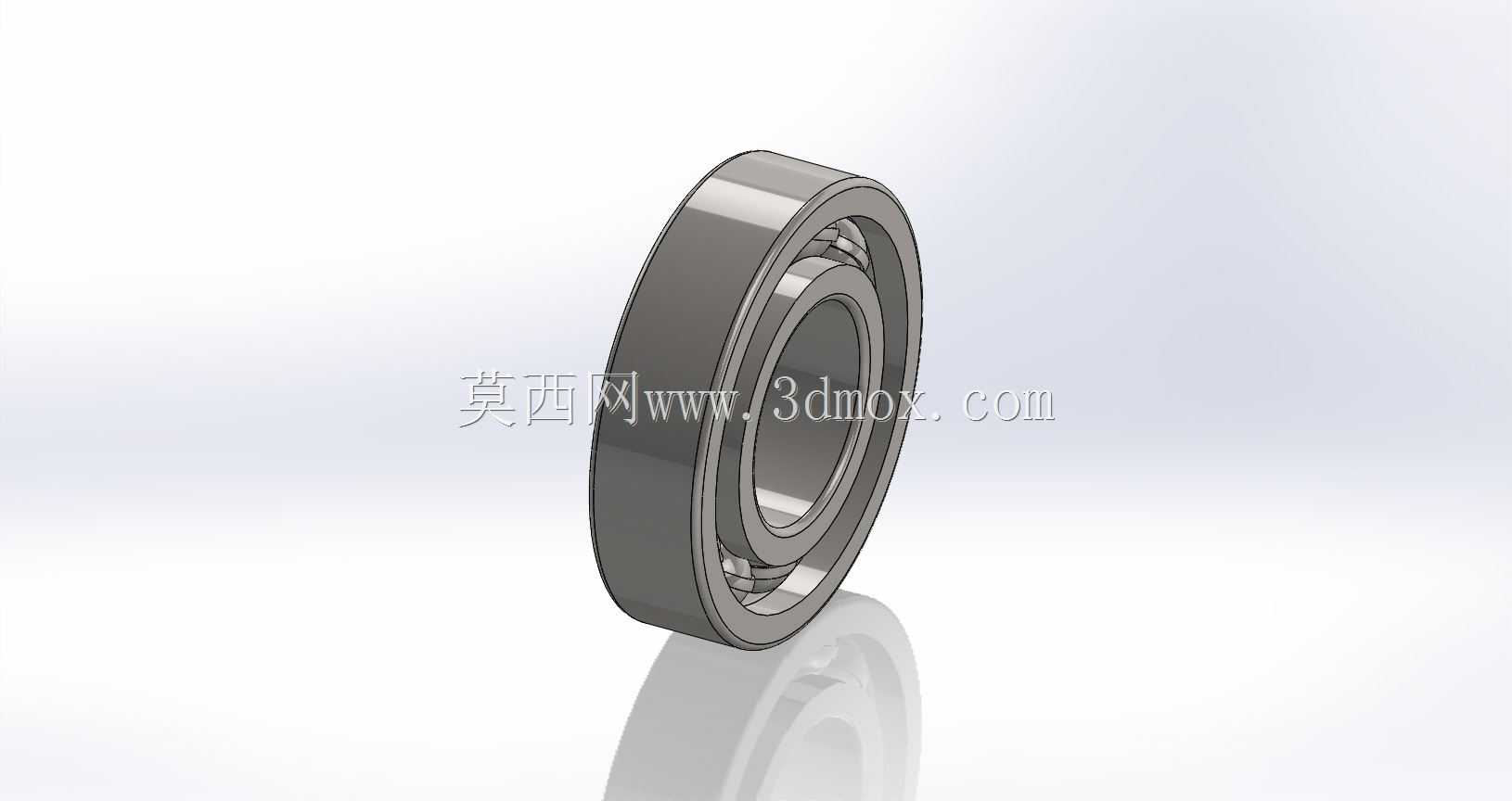

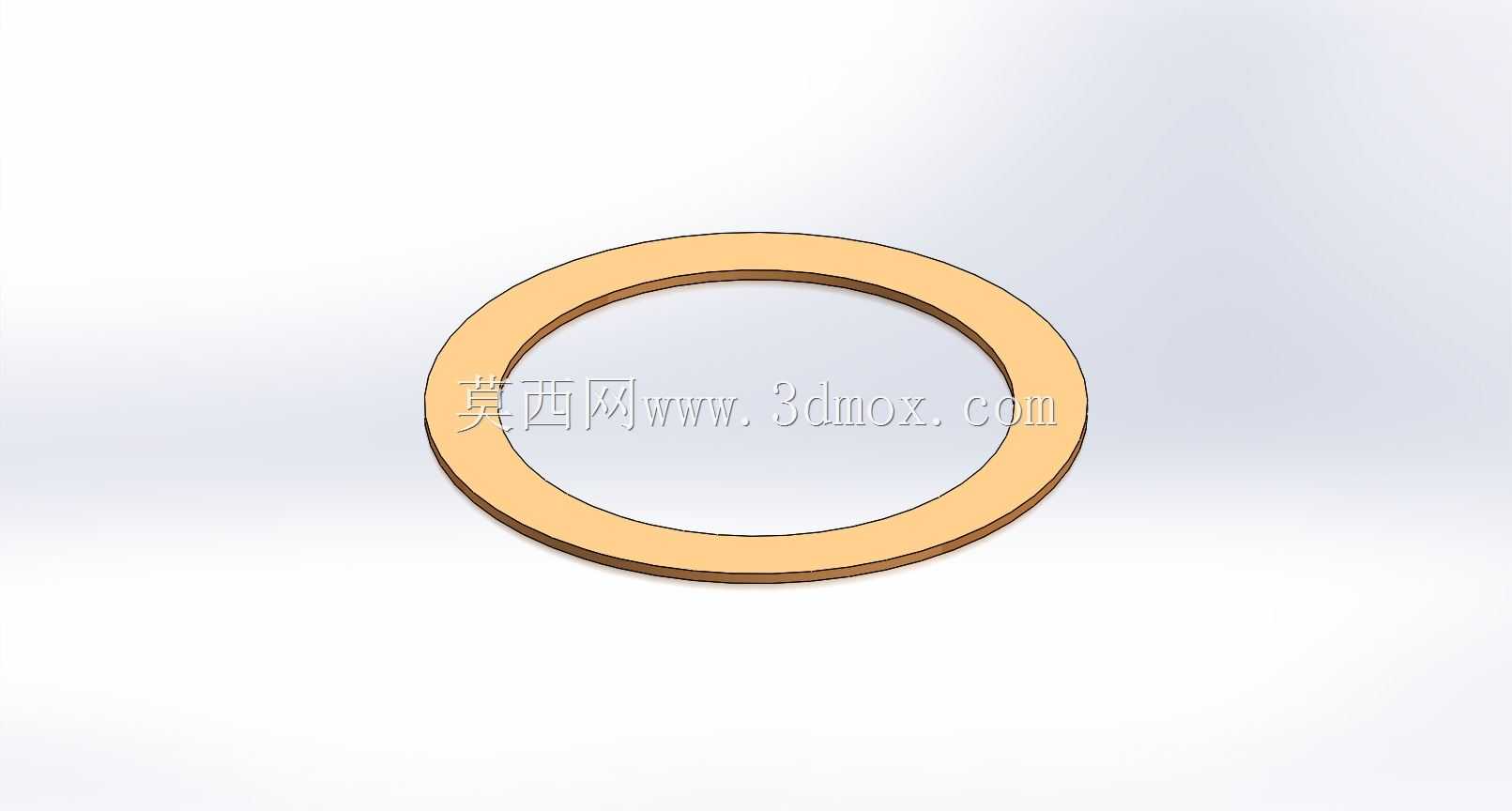

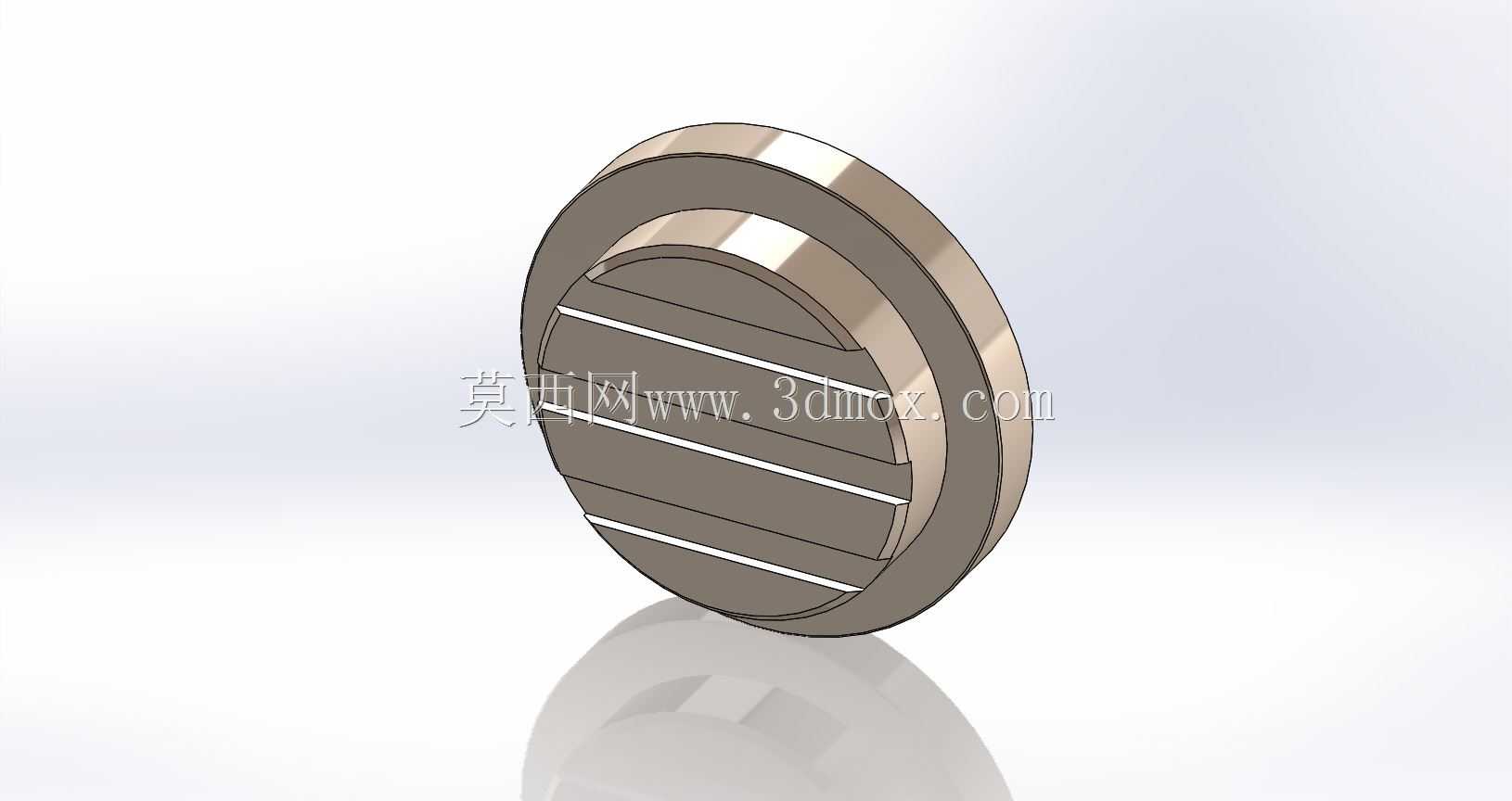

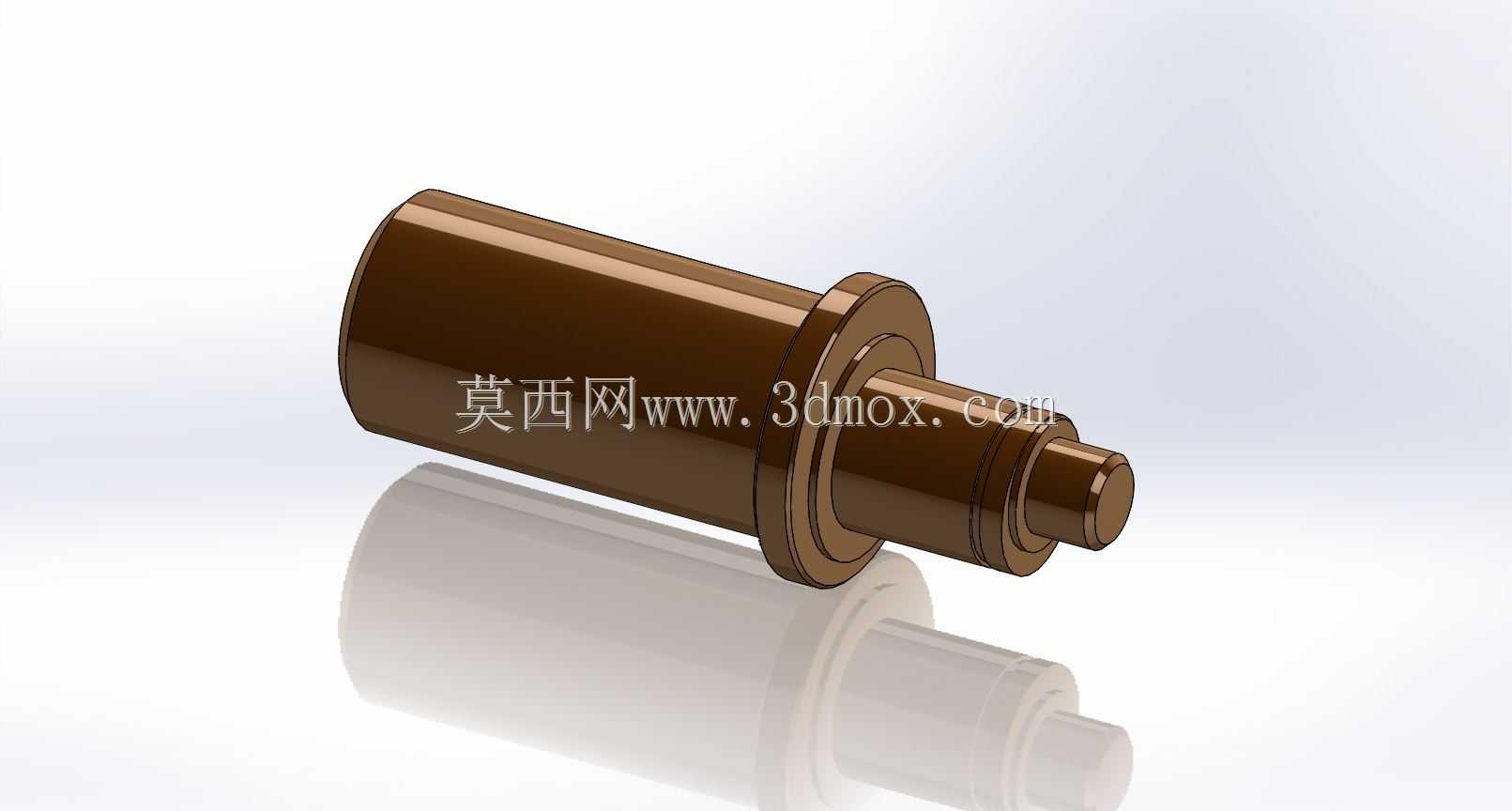

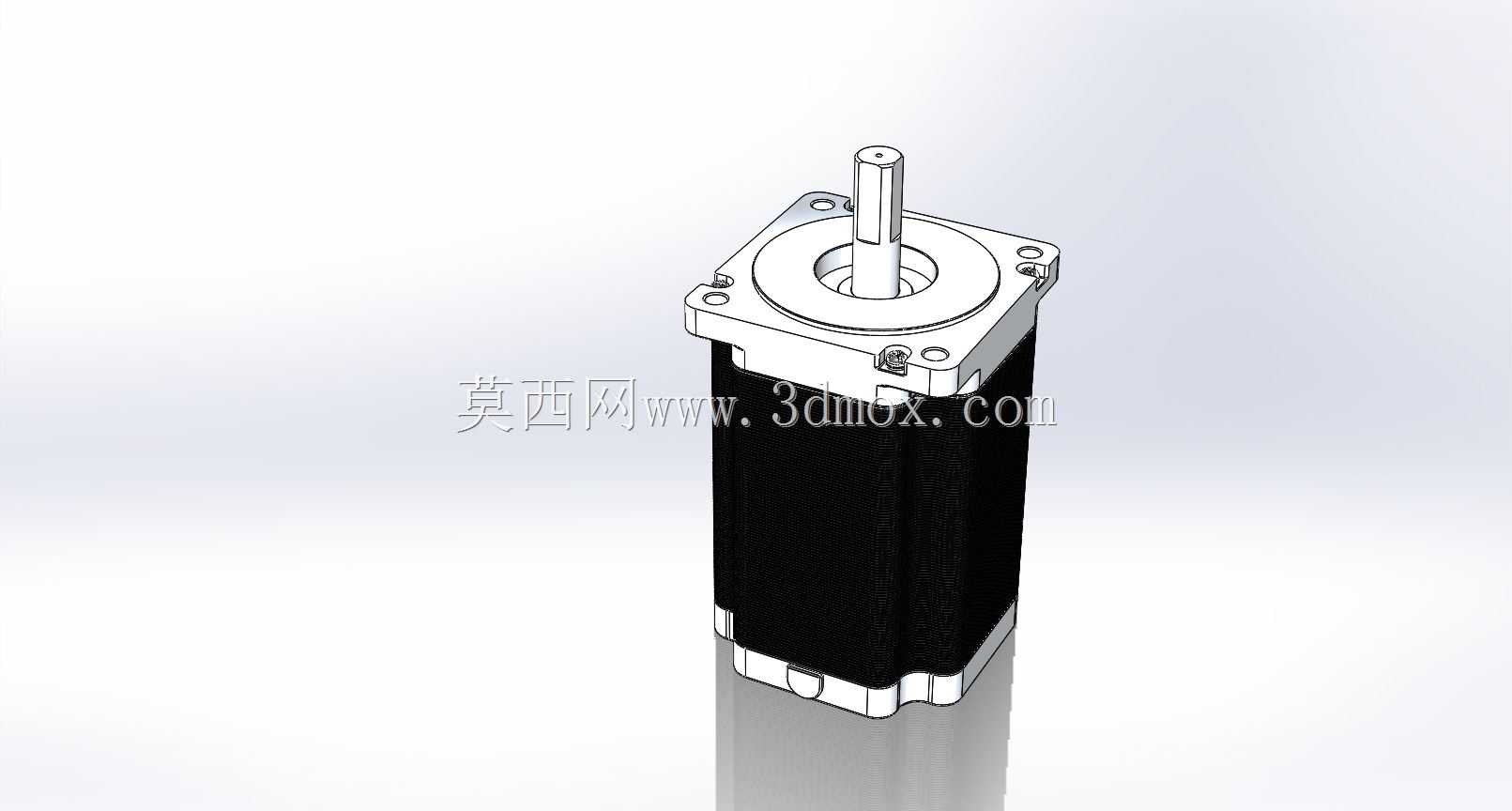

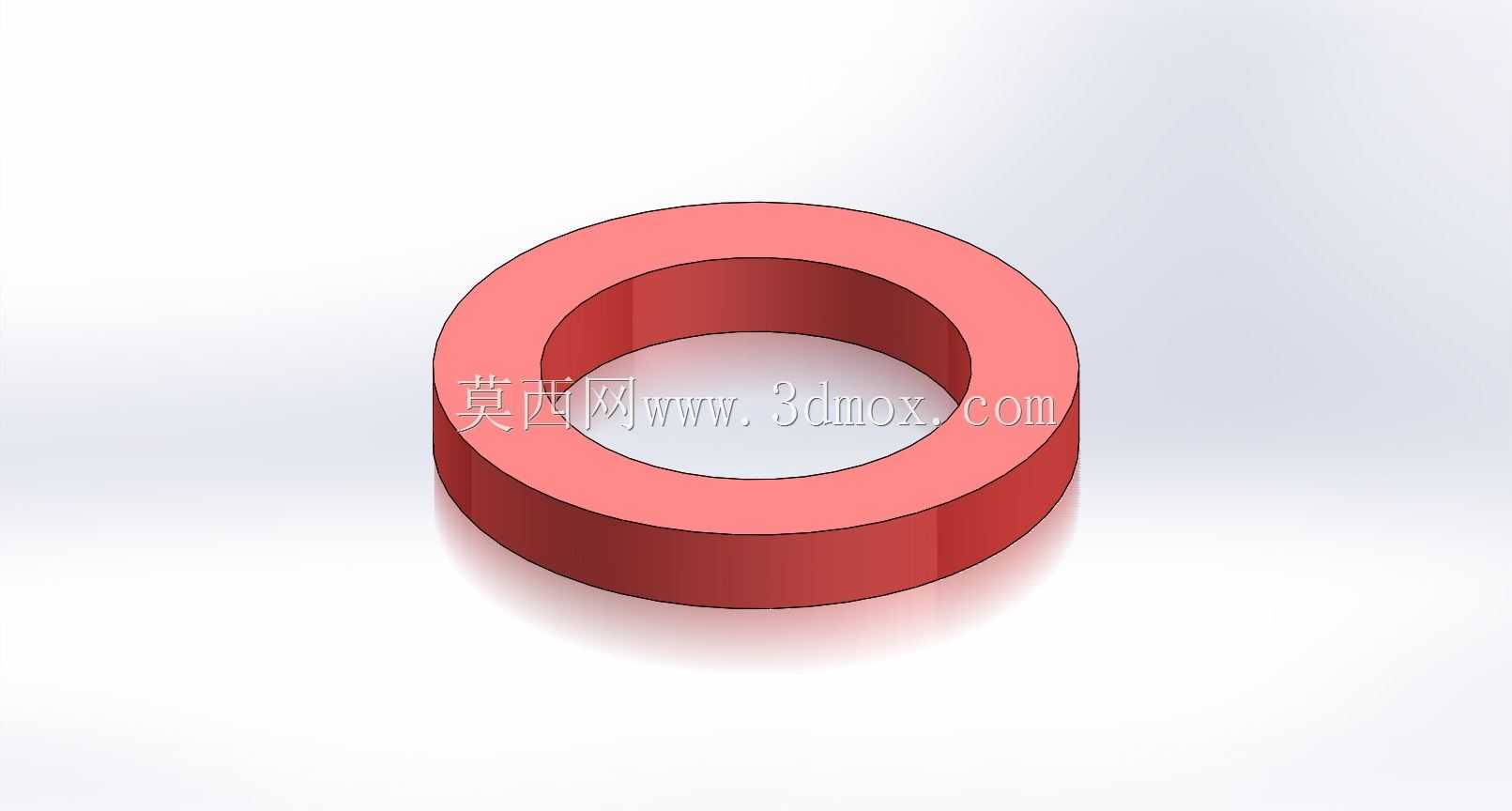

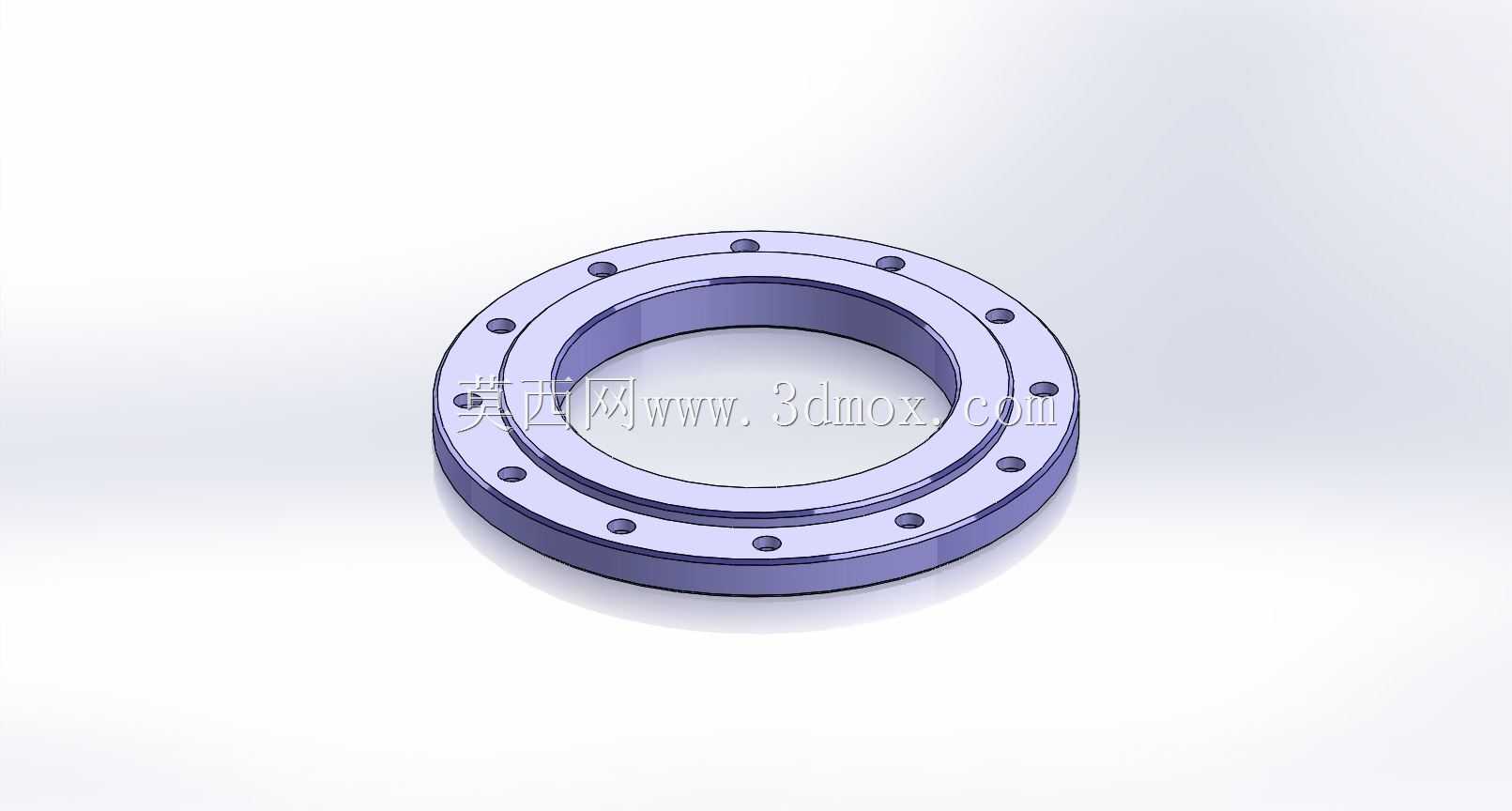

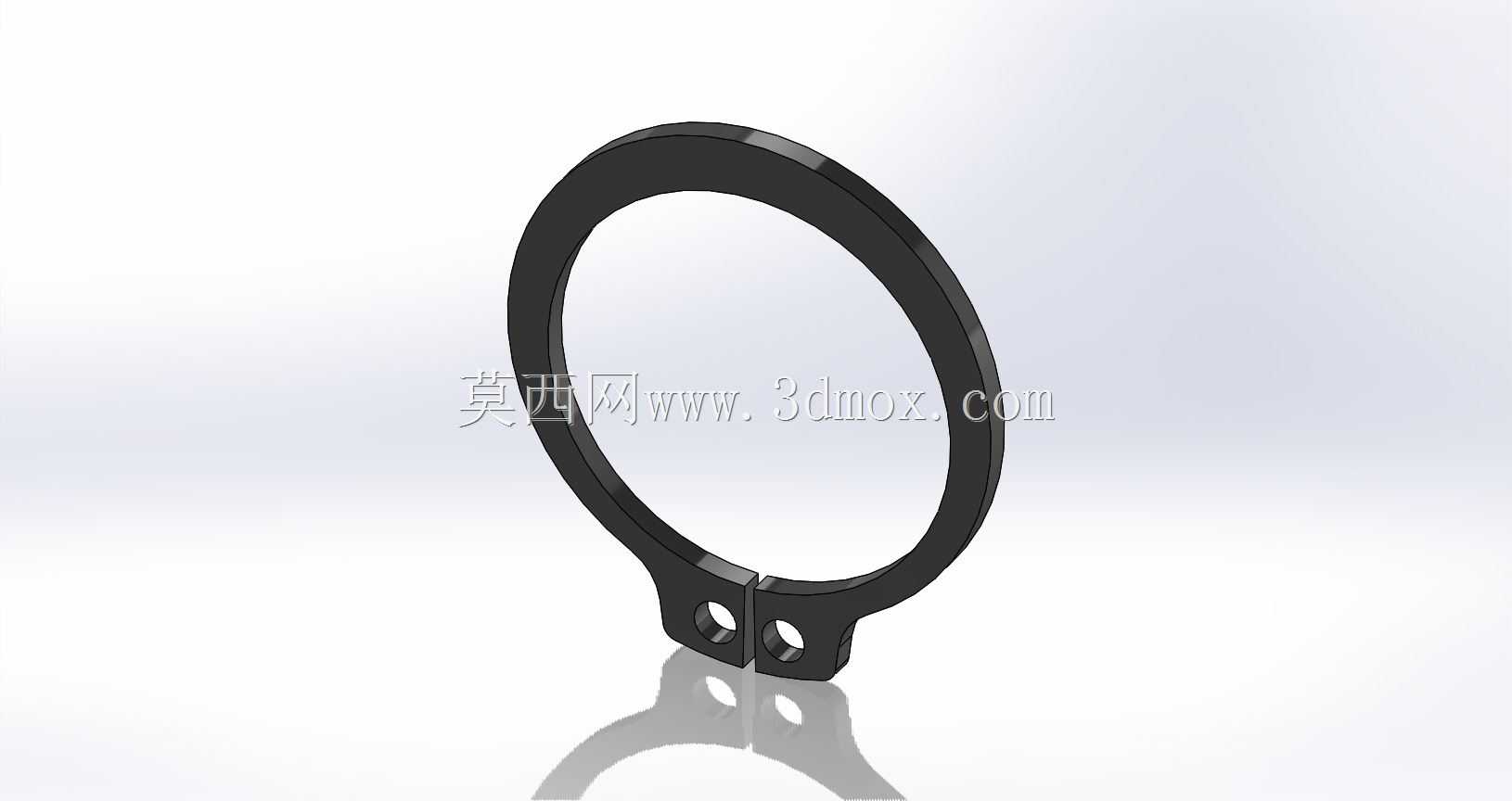

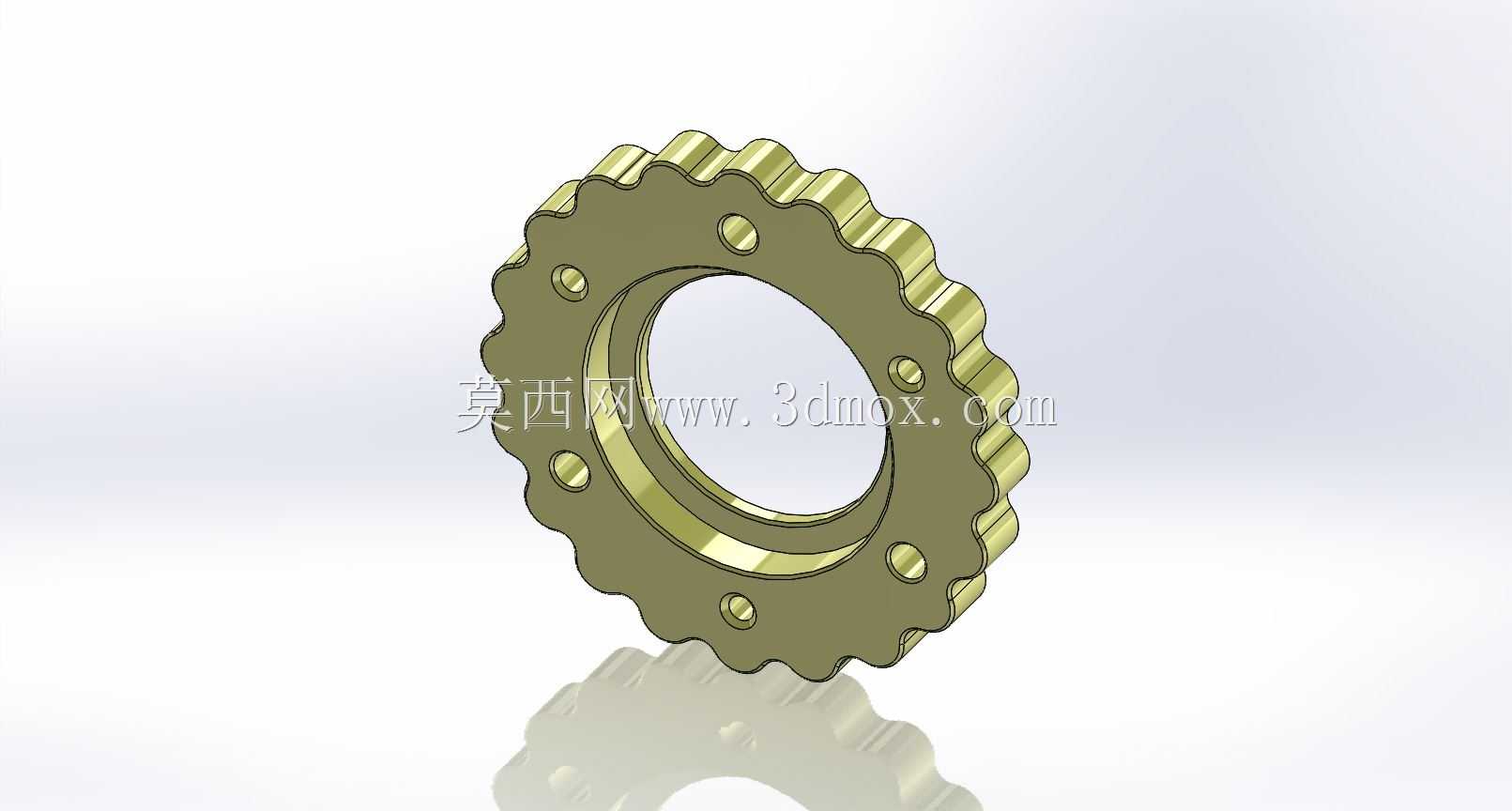

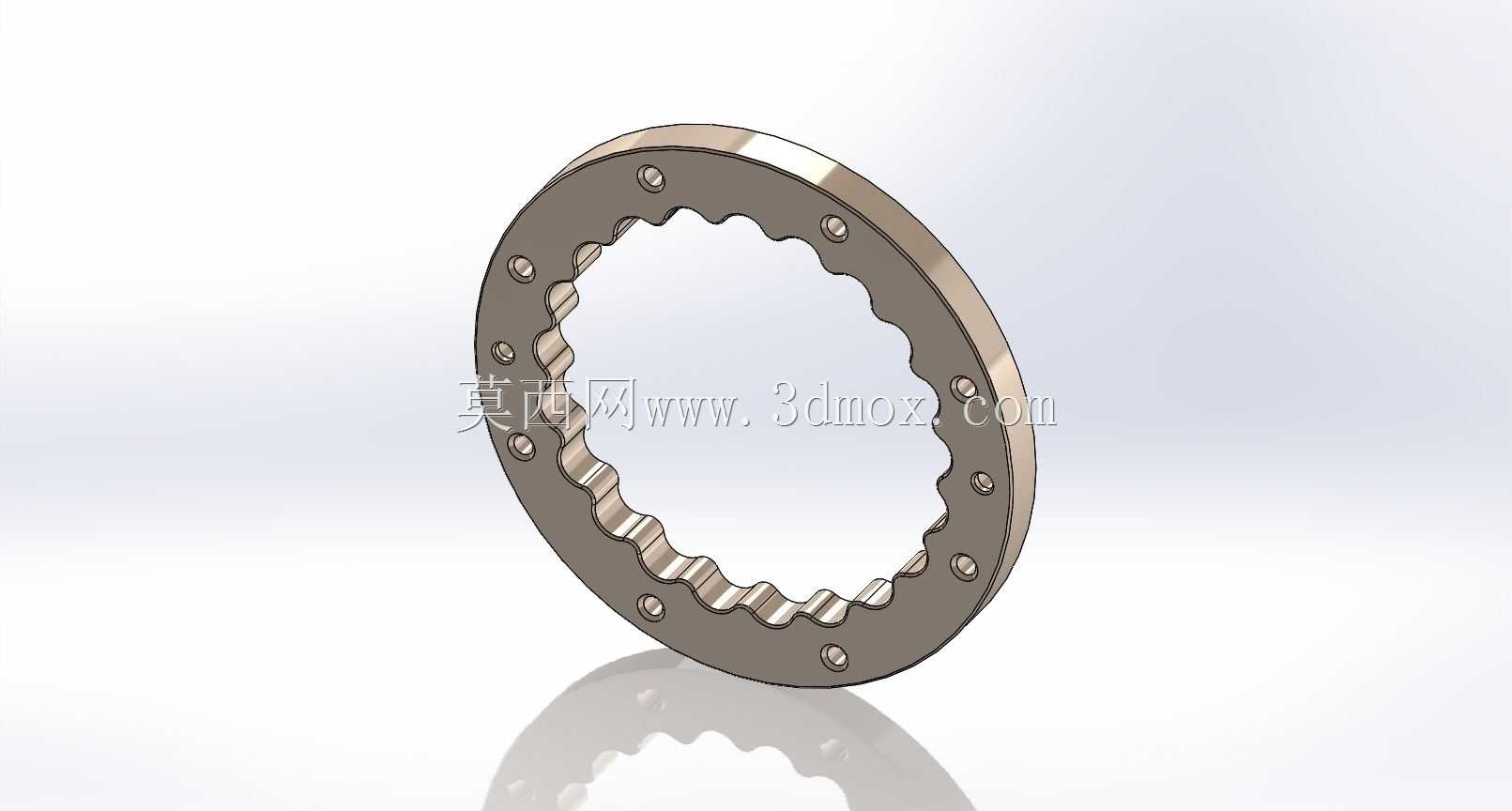

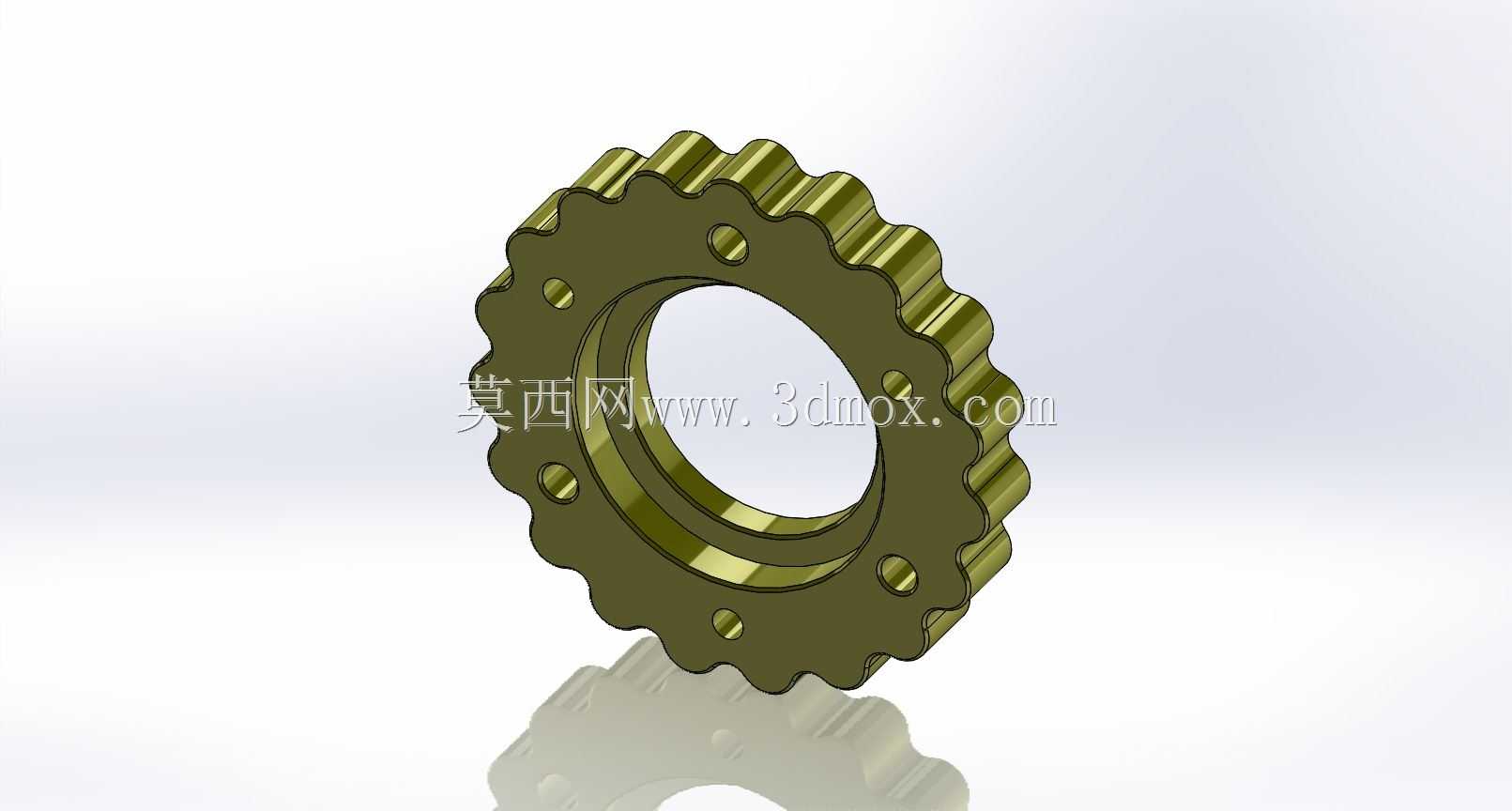

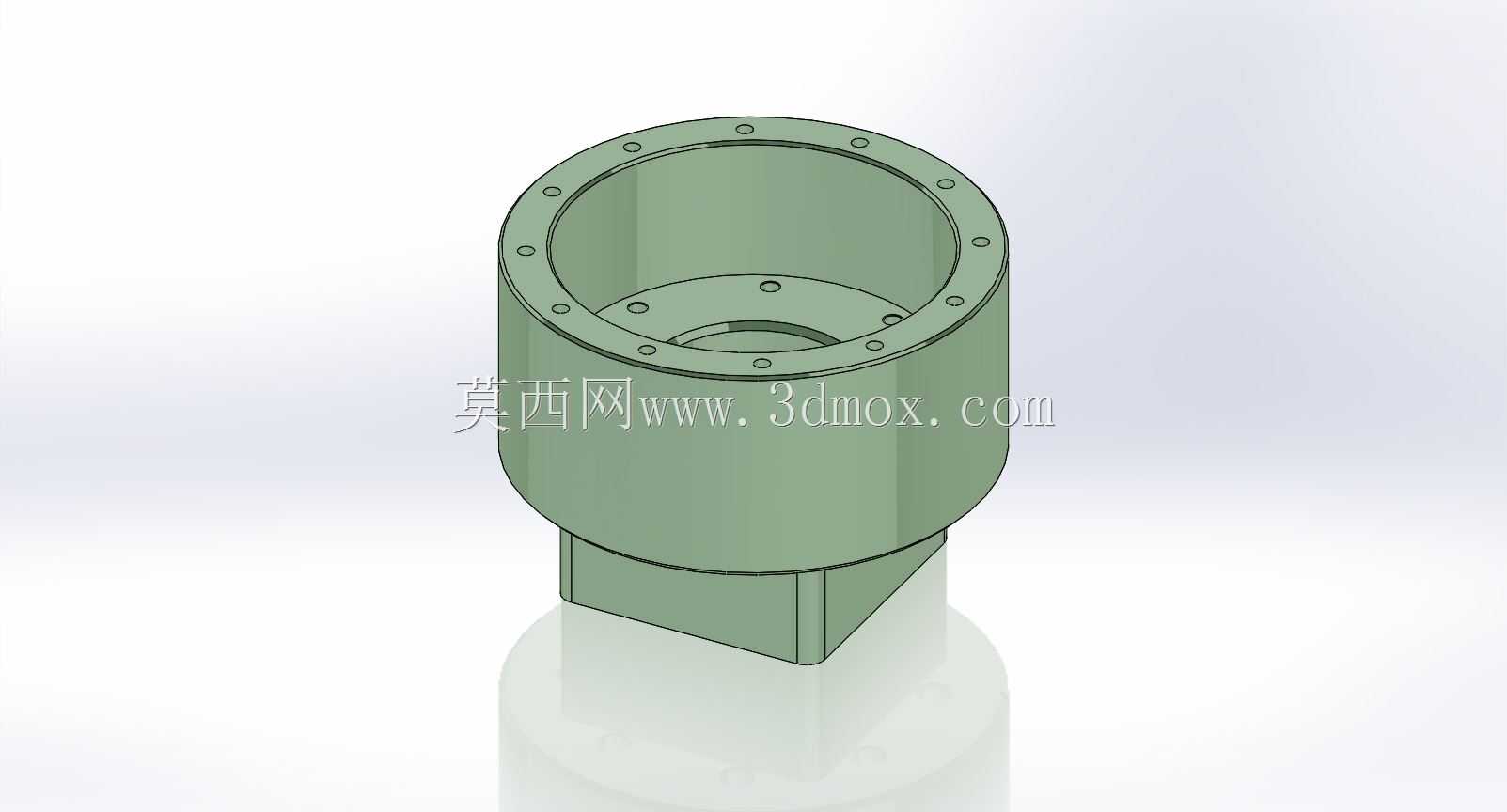

这款摆线结构齿轮箱在设计之初就瞄准工业机器人关节驱动的核心痛点，常规谐波减速器在长时间重载启停工况下容易出现柔轮疲劳磨损，而普通行星减速器的背隙控制很难满足机器人重复定位精度要求，摆线针轮传动结构的选型正是为了平衡刚性、精度与传动比的多重需求。从安装边界来看，输入端采用标准伺服电机对接法兰，止口尺寸与市面上主流400W、750W伺服电机的输出轴位完全匹配，不需要额外做转接法兰加工，输出端采用大直径法兰盘设计，圆周均布的安装螺孔可以直接对接机械臂小臂的连接端面，法兰端面的定位止口做了精车处理，装配时可以直接卡入对应安装位，不需要反复调整同轴度，能大幅缩短现场装配的调校时间。传动比设定为400:1，这个参数是结合工业机器人关节的转速需求确定的，伺服电机额定转速3000rpm时，输出端转速可以控制在7.5rpm，刚好匹配六轴机器人小臂、腕部关节的动作速度区间，不会出现转速过高需要额外降速、或者转速不足导致动作拖沓的问题。零反斜杠的特性是通过摆线轮与针齿壳的无间隙啮合实现的，设计时对摆线轮的齿形做了修形处理，既保证啮合过程中没有传动间隙，又避免过盈量过大导致的传动效率下降、运转温升过高的问题，在机器人频繁正反转切换的工况下，不会因为背隙存在导致末端执行器出现定位偏移，能稳定保证±0.5弧分以内的传动精度。从结构布局来看，输入端的电机连接座做了轻量化的镂空设计，在保证连接刚性的前提下尽可能降低自身重量，避免给机械臂关节增加额外的负载，输出端的法兰盘做了加厚处理，能承受大扭矩输出时的径向与轴向载荷，即使机械臂末端夹持较重的工件做急停动作，法兰连接位也不会出现形变。实际应用场景中，这类齿轮箱除了用于六轴工业机器人的关节驱动，还可以适配在数控转台、自动化分度盘、协作机器人关节等对传动精度和刚性要求较高的场合，设计时预留的密封槽位可以直接装入标准骨架油封，能适应车间内有少量切削液、粉尘的作业环境，不需要额外加装防护外壳。建模过程中对每一个啮合齿位都做了干涉检查，模拟了满负载工况下的齿面受力分布，对摆线轮的偏心轴轴承位做了加强处理，避免长时间重载运转时出现轴承位磨损、偏心量偏移的问题，整体结构没有多余的冗余设计，所有零部件都可以通过常规机加工工艺实现，不需要特殊的定制加工设备，后期维护时只需要定期更换润滑脂即可，维护成本远低于同精度等级的谐波传动部件。
