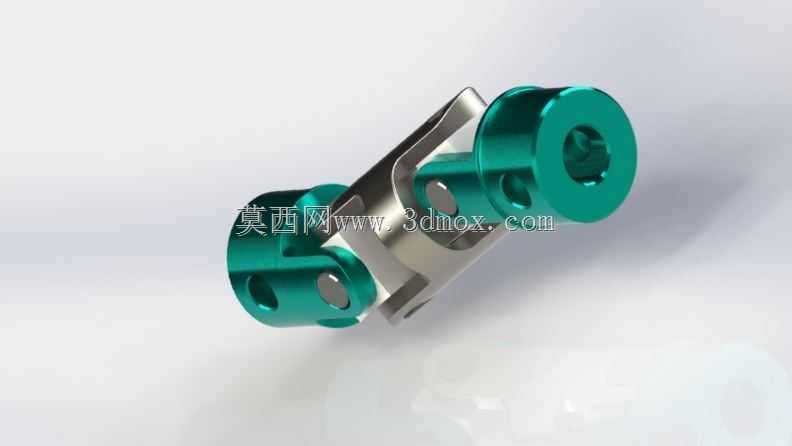

可偏移角度传动双节万向节联轴器结构

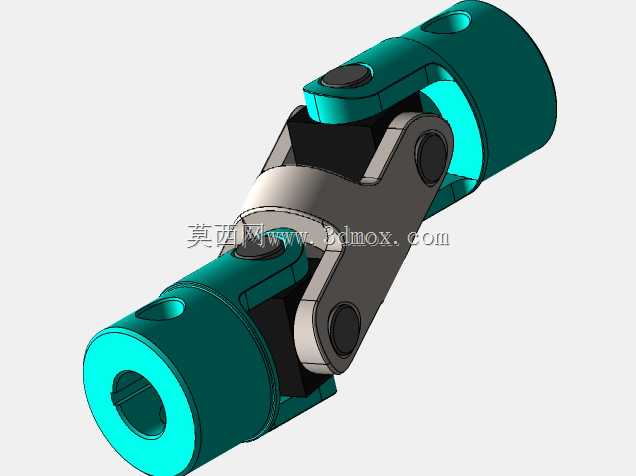

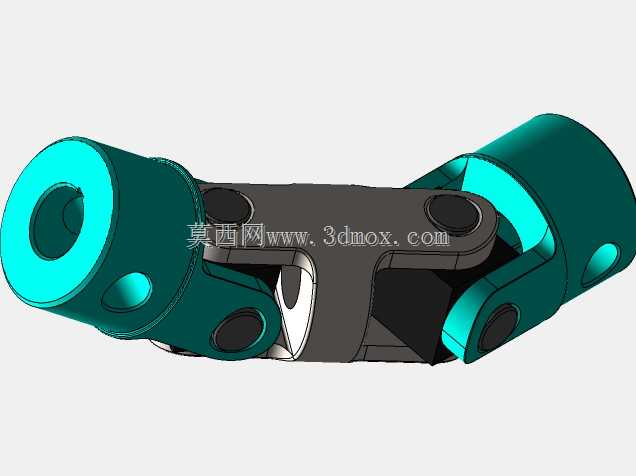

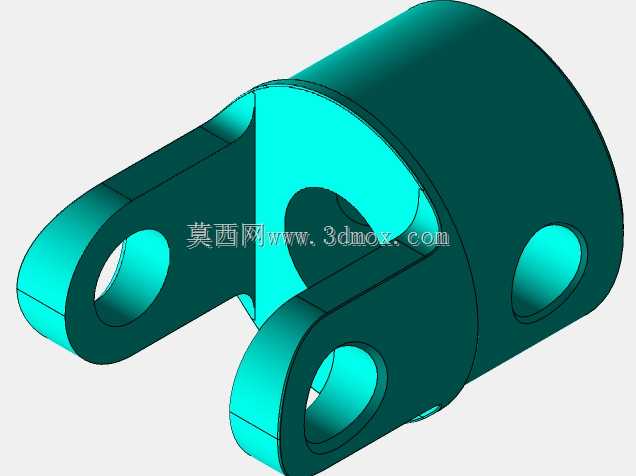

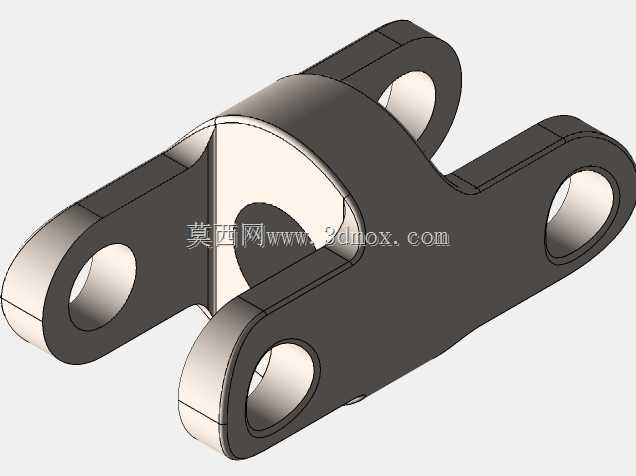

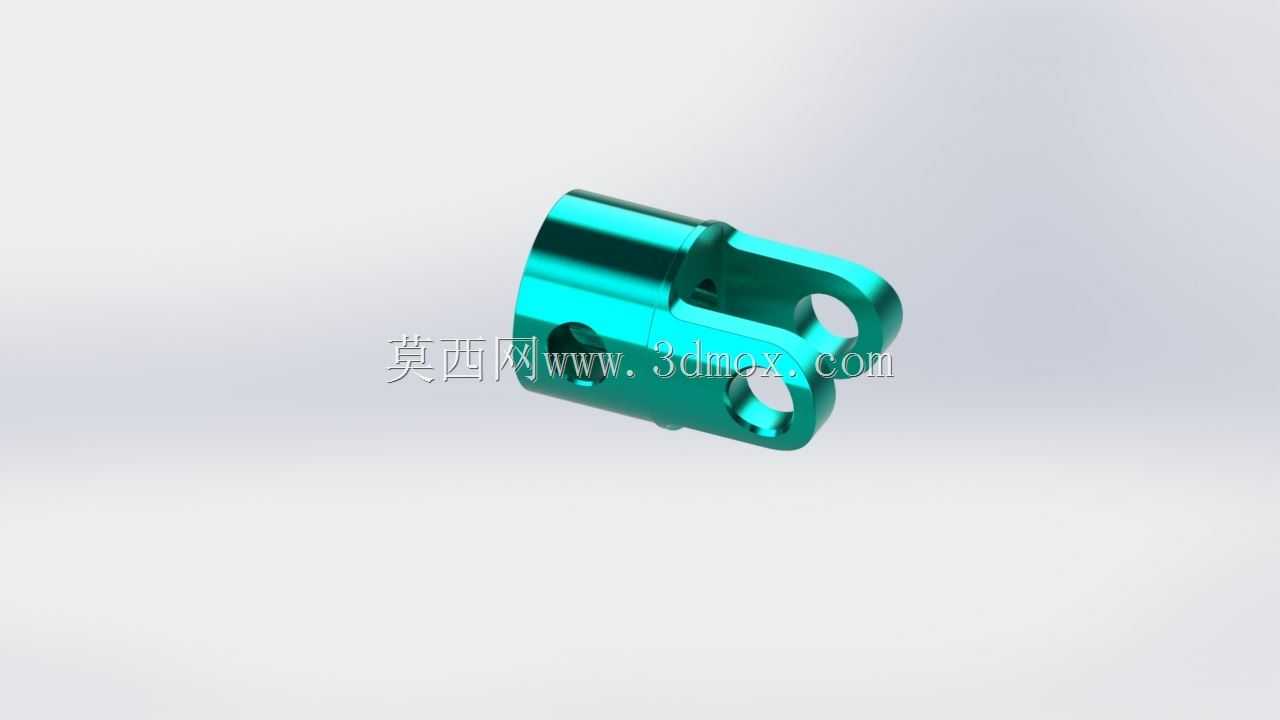

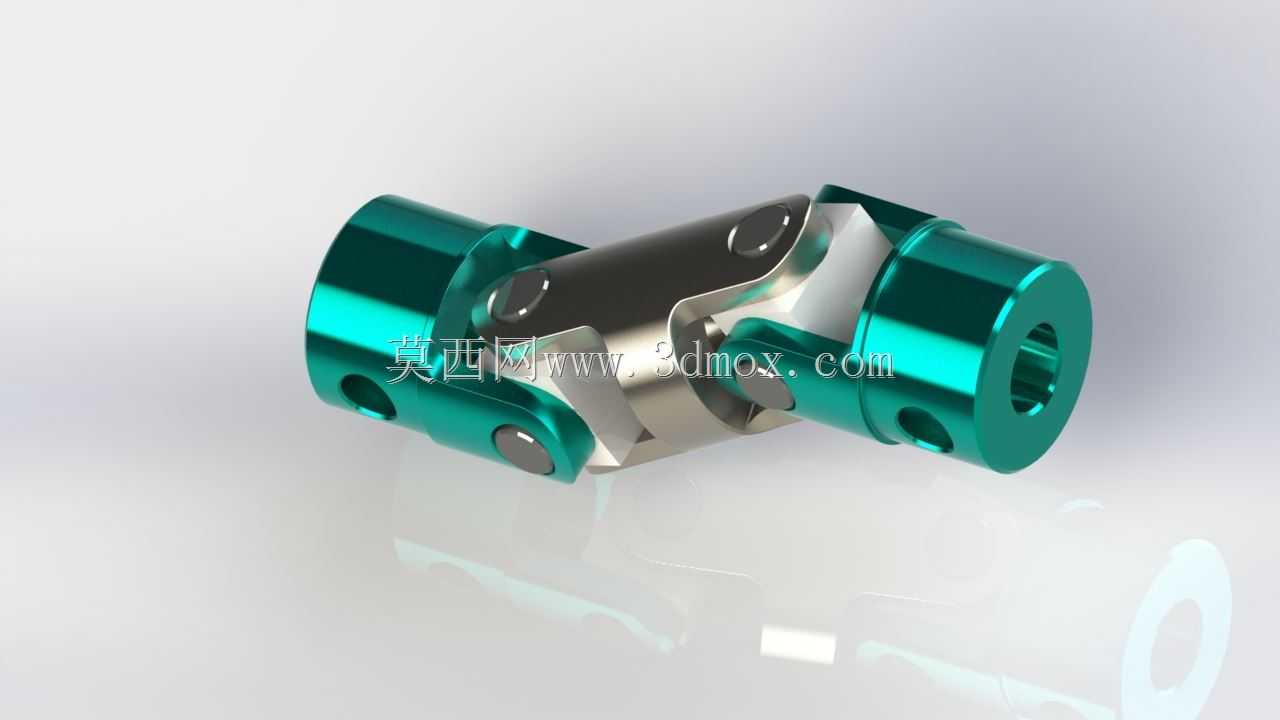

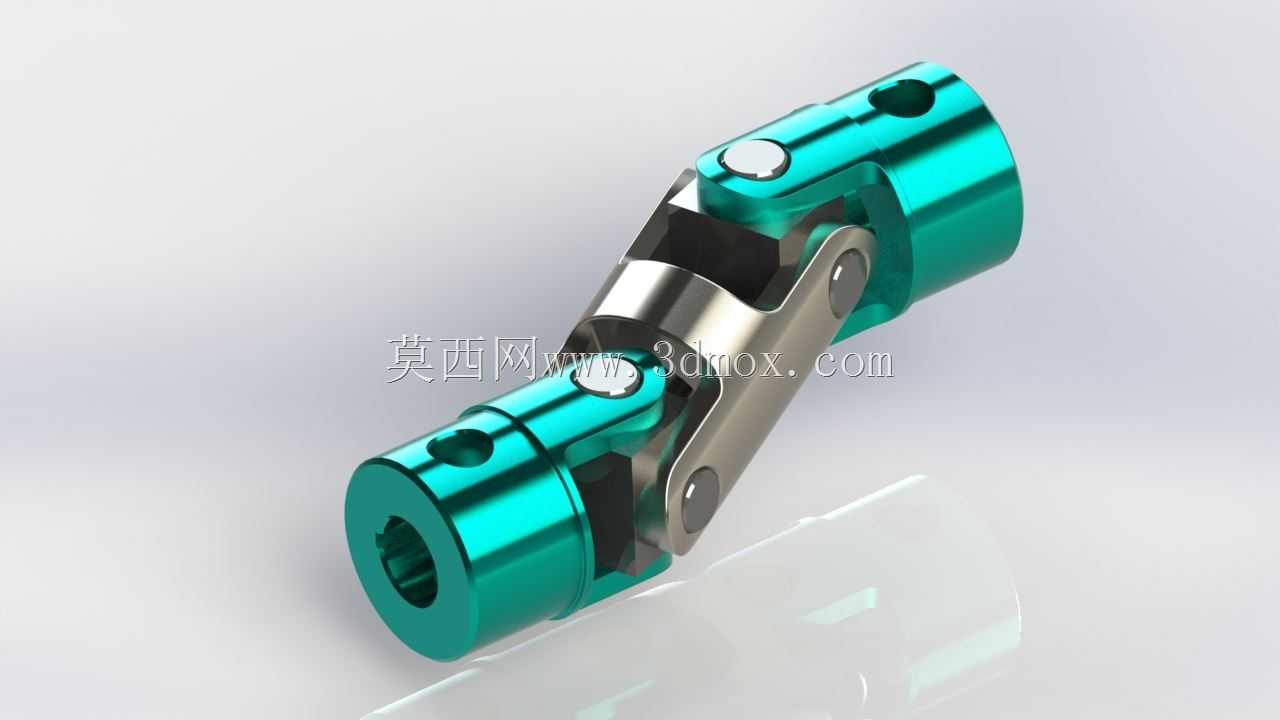

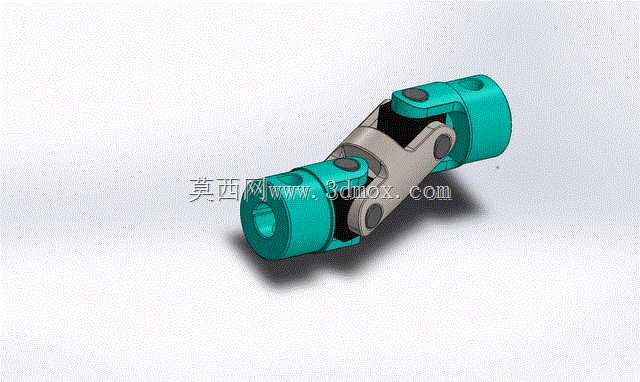

在各类需要跨偏移轴线传递扭矩的传动场景中，这类双节万向节联轴器是解决轴系不对中问题的核心基础部件，常见于机床进给机构、纺织机械传动辊组、小型输送设备动力端、非标自动化设备的动力传输链路中，尤其适用于两轴存在径向偏移、角向偏移，或是工作过程中轴系相对位置会产生动态变化的安装工况。从功能特性来看，该结构采用双十字轴铰接布局，相比单节万向节，能够在两轴存在较大平行偏移的工况下保持稳定传动，同时可补偿一定范围内的角向偏差，避免轴系因强制对中产生额外的弯曲应力，有效延长轴承、轴类零件的使用寿命，传动过程中可适配中低转速下的恒定扭矩传递，铰接位置的间隙控制直接影响传动精度，设计时需要根据实际传动扭矩需求匹配十字轴的轴径与铰接副的配合公差。从设计思路层面，建模过程中优先确定两端轴套的内孔安装基准，两端轴套分别对应动力输入与输出轴的连接端，轴套上的锁紧结构用于实现与轴的周向固定，避免传动过程中出现打滑；中间连接架的长度直接决定了可补偿的最大径向偏移量，十字轴的四个轴颈分别与两端轴套的铰接耳、中间架的铰接孔配合，装配时需要保证各铰接副的转动灵活性，无卡滞现象，同时控制合理的配合间隙，间隙过大会导致传动回程误差增大，间隙过小则会加剧铰接位置的磨损，甚至在热胀工况下出现抱死问题。关于安装边界与尺寸适配，选型时首先要匹配两端连接轴的轴径，确认轴套的内孔尺寸、键槽规格与待连接轴一致，其次要核算实际安装空间内的轴系偏移量，确保联轴器的总长度、最大回转外径不与周边设备结构产生干涉，安装时不需要强制将输入输出轴调整至完全同轴，可预留设计允许范围内的偏移量，降低设备装配时的对中难度，日常维护中只需要定期在铰接位置补充润滑脂，即可降低铰接副的磨损速率，长期保持传动稳定性。这类结构的建模过程中，需要重点关注各铰接位置的配合关系，装配体层级要保证各转动副的自由度符合实际运动逻辑，可通过运动仿真验证极限偏移角度下的运动状态，确认无结构干涉问题，为后续的工程出图、加工制造提供准确的三维依据。
