刚性法兰联轴器传动连接结构

在常规工业传动场景里，这类刚性法兰联轴器的应用覆盖了多数对传动同轴度要求较高的中低转速动力传输环节，从常规输送线的动力端衔接，到小型机床主轴与动力输出端的连接，再到各类试验台架的轴系对接，都能见到这类结构的身影。它的核心作用是将两根独立布置的轴在轴端完成刚性固连，在运转过程中同步传递旋转扭矩，不存在相对滑移与缓冲间隙，因此能保证传动比的绝对恒定，不会出现弹性联轴器常见的扭转滞后问题。

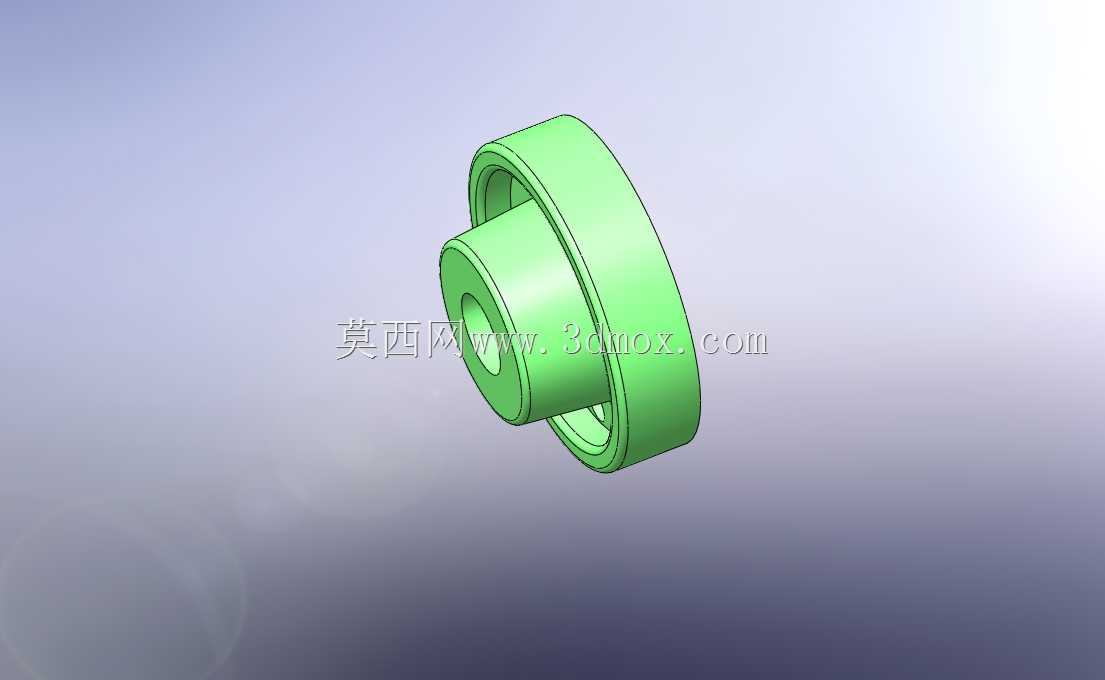

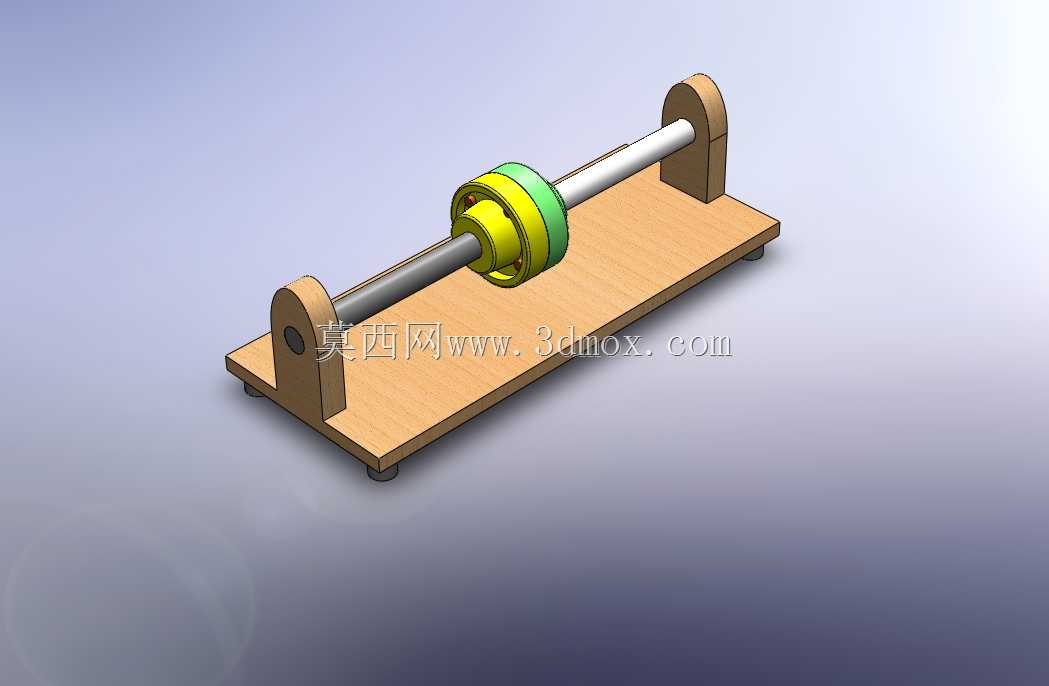

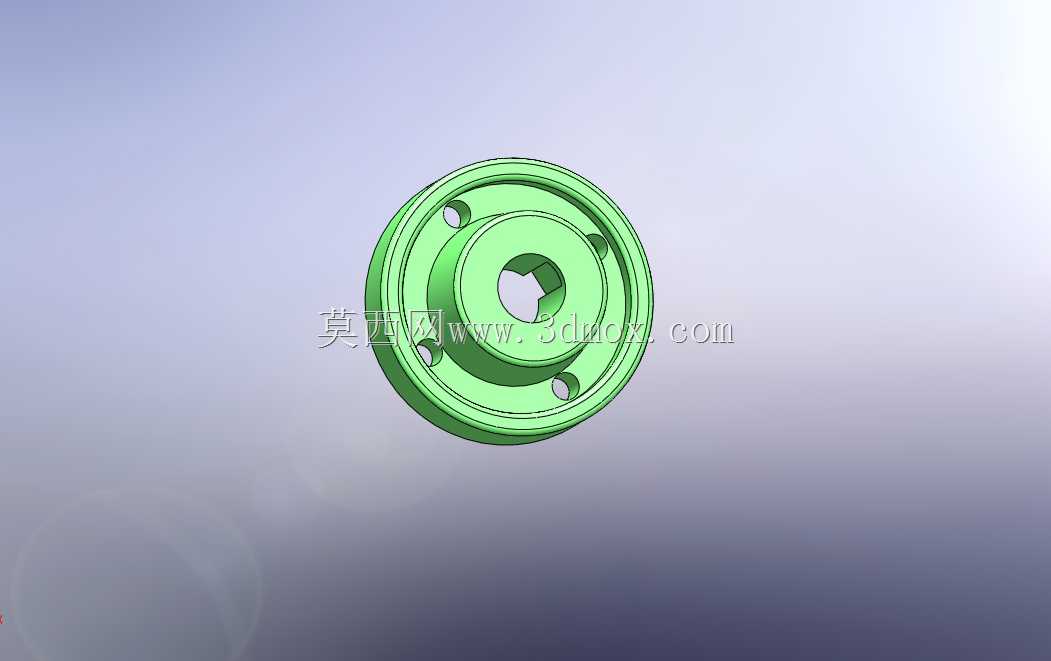

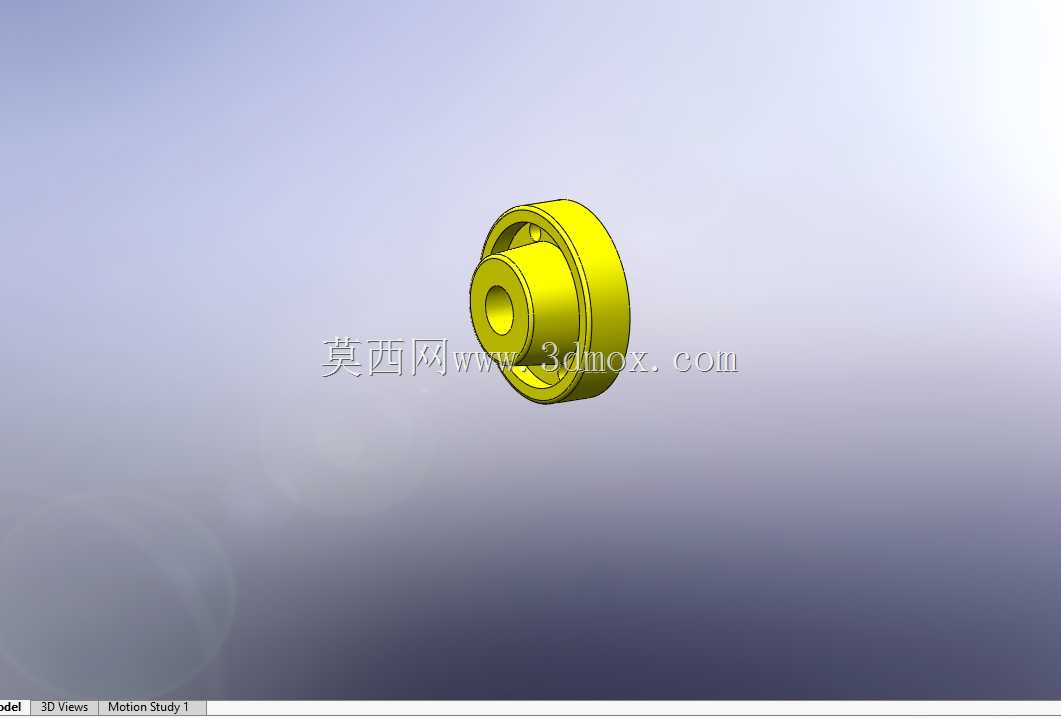

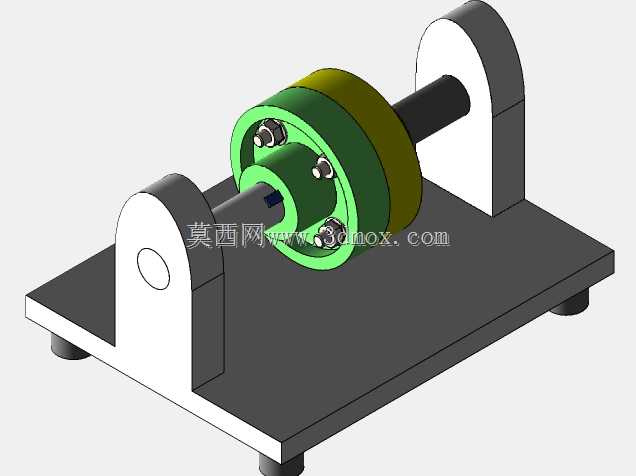

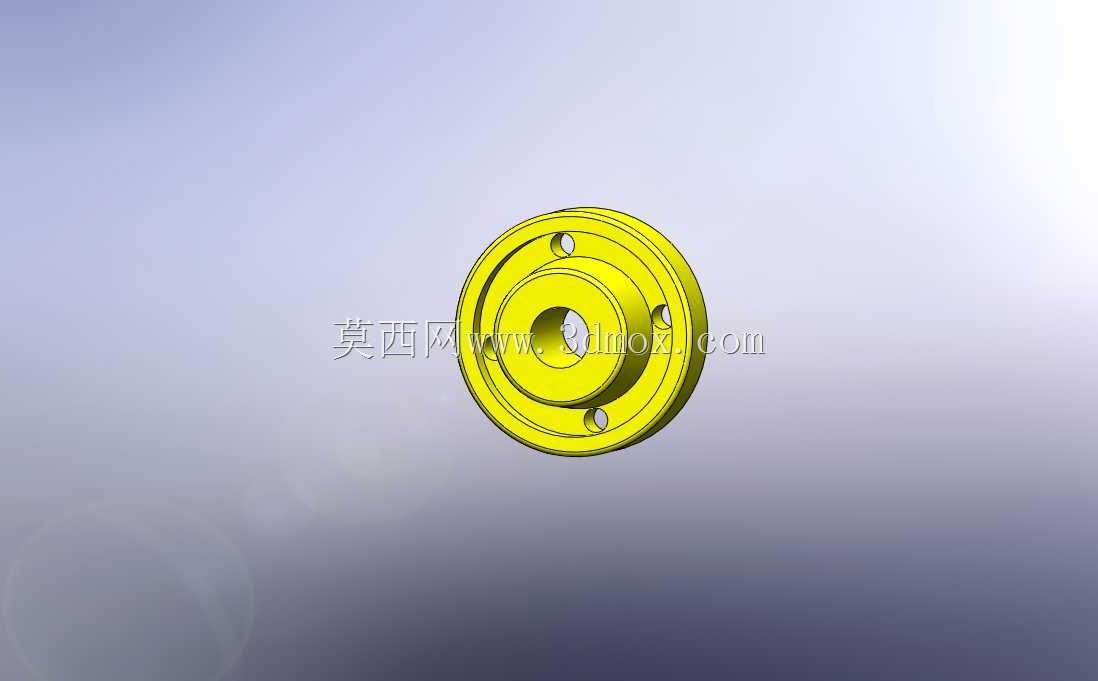

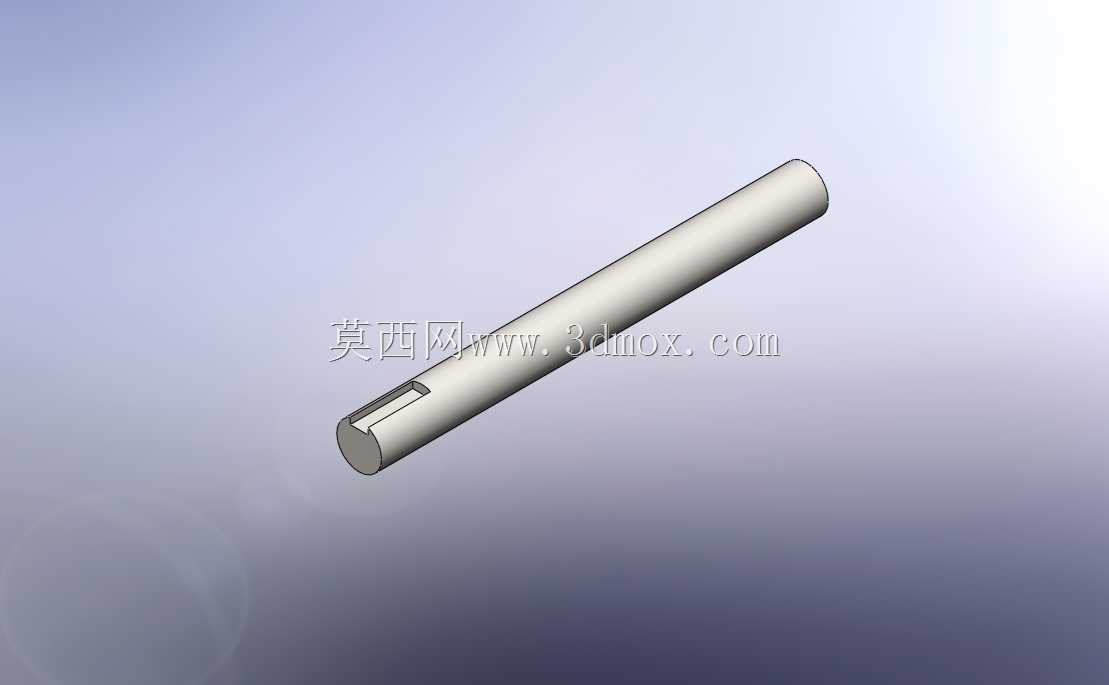

从结构设计逻辑来看，这套结构采用分体式双法兰盘对接形式，两个法兰盘分别通过轴端的锁紧结构与两侧待连接轴完成周向与轴向固定，法兰盘对接面通过沿圆周均布的螺栓组件完成锁紧，螺栓预紧后两个法兰端面完全贴合，依靠接触面的摩擦力与螺栓的抗剪能力共同承担传输的扭矩。配套的安装支座采用立式双轴承座结构，两个支座分别承托两侧轴段的悬臂位置，能抵消轴系运转过程中产生的径向挠度，避免法兰对接面出现偏载导致的连接失效。

设计过程中首先要匹配待连接轴的轴径公差，法兰盘的内孔与轴采用过渡配合，保证装配后无径向晃动，法兰端面与轴线的垂直度公差需要控制在IT7级以内，避免对接后两轴出现角度偏差引发的运转振动。法兰盘上的螺栓孔采用跨中均布设计，孔位与螺栓的配合间隙控制在极小范围，保证每颗螺栓能均匀承担载荷，不会出现单颗螺栓过载断裂的问题。安装边界上，整套结构的底座预留了通用的安装固定孔位，可直接固定在预制的设备安装平台上，两侧轴伸端的长度预留了足够的装拆空间，不需要拆解周边其他部件就能完成联轴器的拆装维护。

需要注意的是，这类刚性联轴器不具备补偿两轴相对偏移的能力，因此安装时必须严格调整两轴的同轴度，径向偏移量需要控制在0.05mm以内，角度偏移不得超过0.05度，否则运转过程中会在轴、轴承以及法兰连接位置产生极大的附加载荷，加速部件的磨损甚至引发断裂故障。相较于弹性联轴器，它的结构更简单，制造成本更低，传动效率更高，在轴系对中精度能得到保证的场景下，使用寿命远高于带缓冲元件的联轴器类型，也不需要定期更换缓冲垫等易损件，日常维护仅需定期检查连接螺栓的预紧力即可。
