管道接入阀配套操作平台结构设计

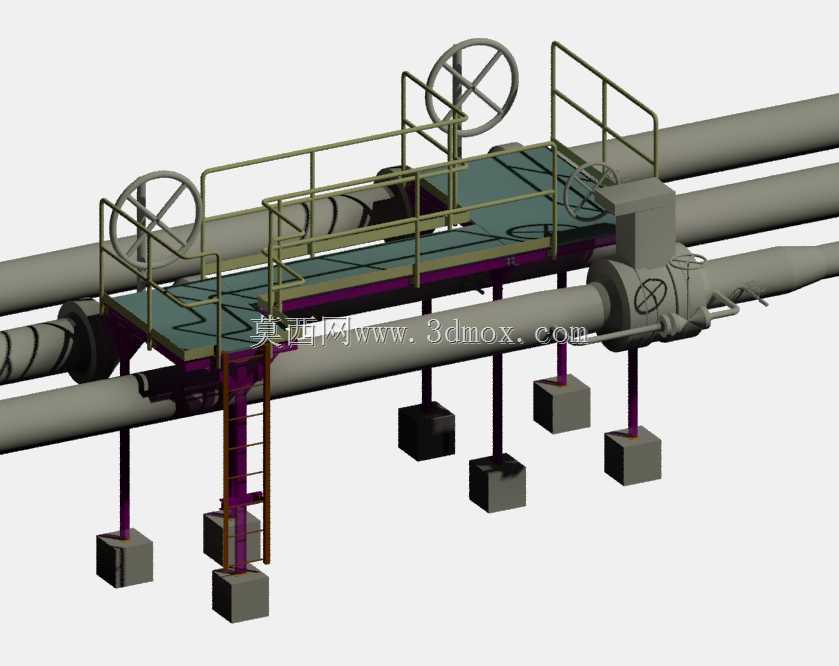

在长距离工业输送管线、厂区工艺管廊的布设场景中，大口径管线的阀门往往安装位置距离地面有一定高度，且多组阀门沿管线并行排布，日常操作、巡检维护都需要稳定的作业依托，这套带操作平台的接入阀结构，正是针对这类架空管线阀组的实际作业需求设计。整套结构沿并行敷设的多根工艺管道布设，操作平台的台面高度匹配阀门手轮的操作高程，作业人员站立在台面上时，手臂自然抬起即可触及手轮操作位置，无需踮脚或俯身，大幅降低长时间操作的疲劳感，也避免了高空作业无依托带来的安全隐患。平台周边设置了符合安全规范的防护栏杆，栏杆高度满足工业作业防护要求，栏杆间隙控制在安全范围内，防止工具坠落或人员失足，侧面设置的直爬梯连通地面与平台，爬梯踏步做了防滑处理，爬梯与平台主体、支撑立柱的连接位置都做了加强筋补强，应对高频次上下通行的载荷需求。平台的支撑结构采用多根独立支腿，每根支腿底部配置混凝土配重式基础块，支腿与基础块之间通过预埋件刚性连接，可抵消管道运行时产生的微幅振动，避免平台结构出现共振或连接松动。平台台面采用花纹防滑钢板铺设，台面预留了阀门阀杆、执行机构的穿过空位，不会干涉阀门本身的动作行程，同时台面边缘做了翻边处理，防止台面上放置的扳手、检测工具等滑落至下方管线区域。设计过程中充分考虑了管线的安装边界，平台与管道外壁之间预留了足够的保温层施工空间，也预留了管道热胀冷缩的位移余量，不会因管道的温度形变对平台结构产生额外挤压。多组接入阀沿平台两侧排布，手轮位置均处于平台作业面的可达范围内，单处平台可覆盖同管段多台阀门的操作需求，无需为每台阀门单独设置操作支架，大幅节省了管廊的空间占用与结构耗材。整套结构的受力传递路径清晰，人员载荷、平台自重通过支腿直接传递至地面基础，不会将额外载荷施加在管道本体上，避免管道长期受附加载荷出现变形或焊缝开裂问题，适配化工、市政供水、热力输送等多个领域的架空管廊阀组安装场景。
