工业自动化设备控制箱体结构设计

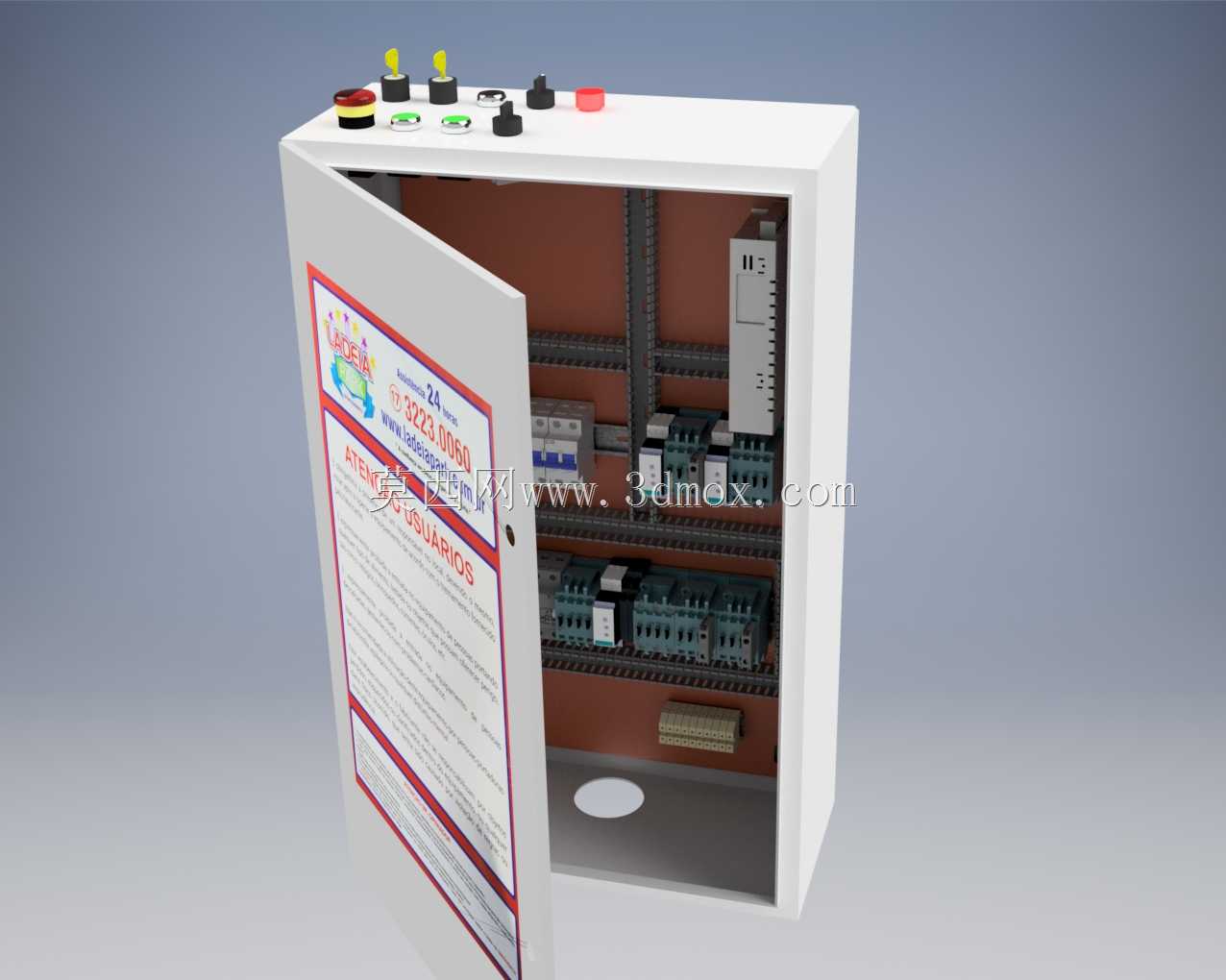

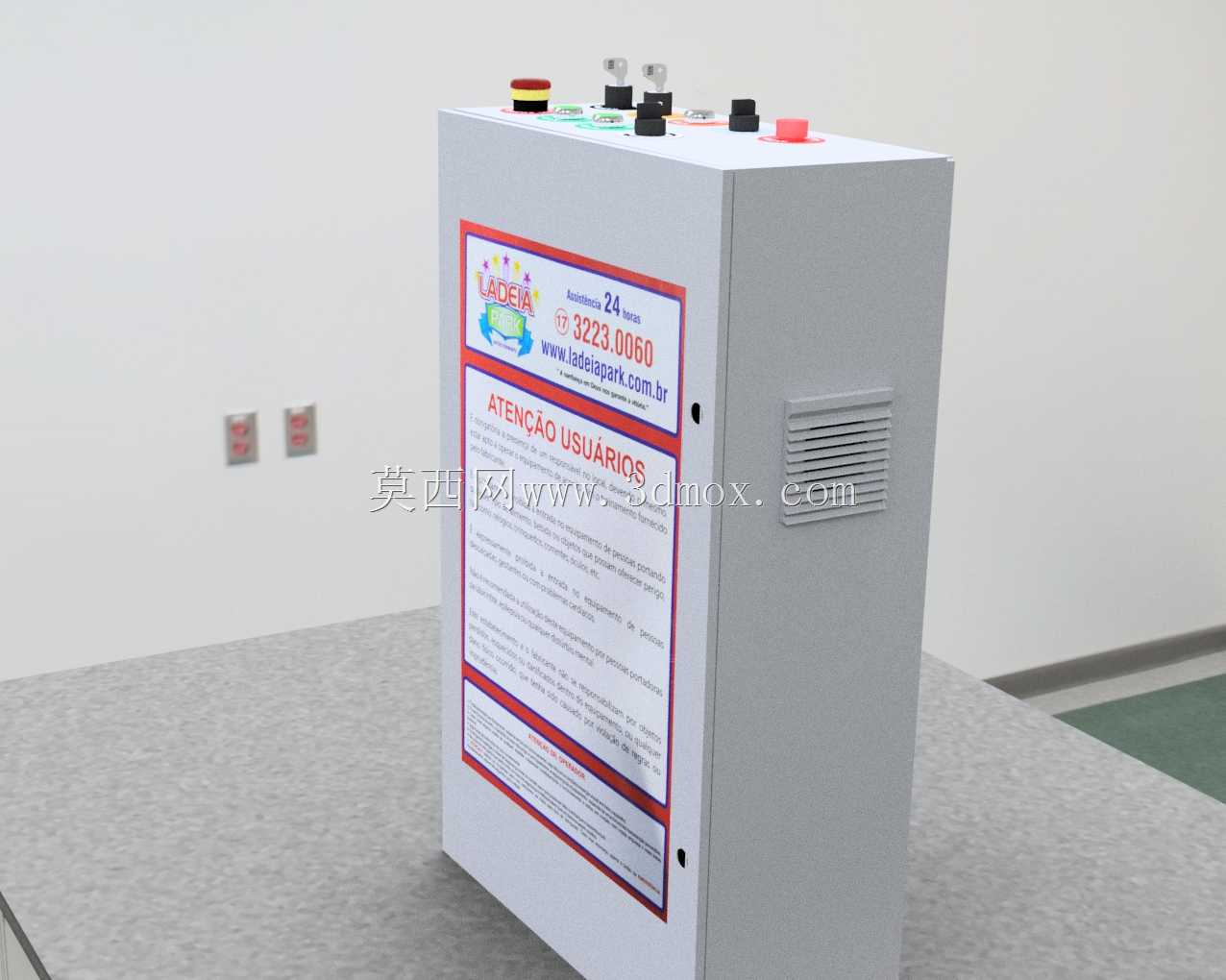

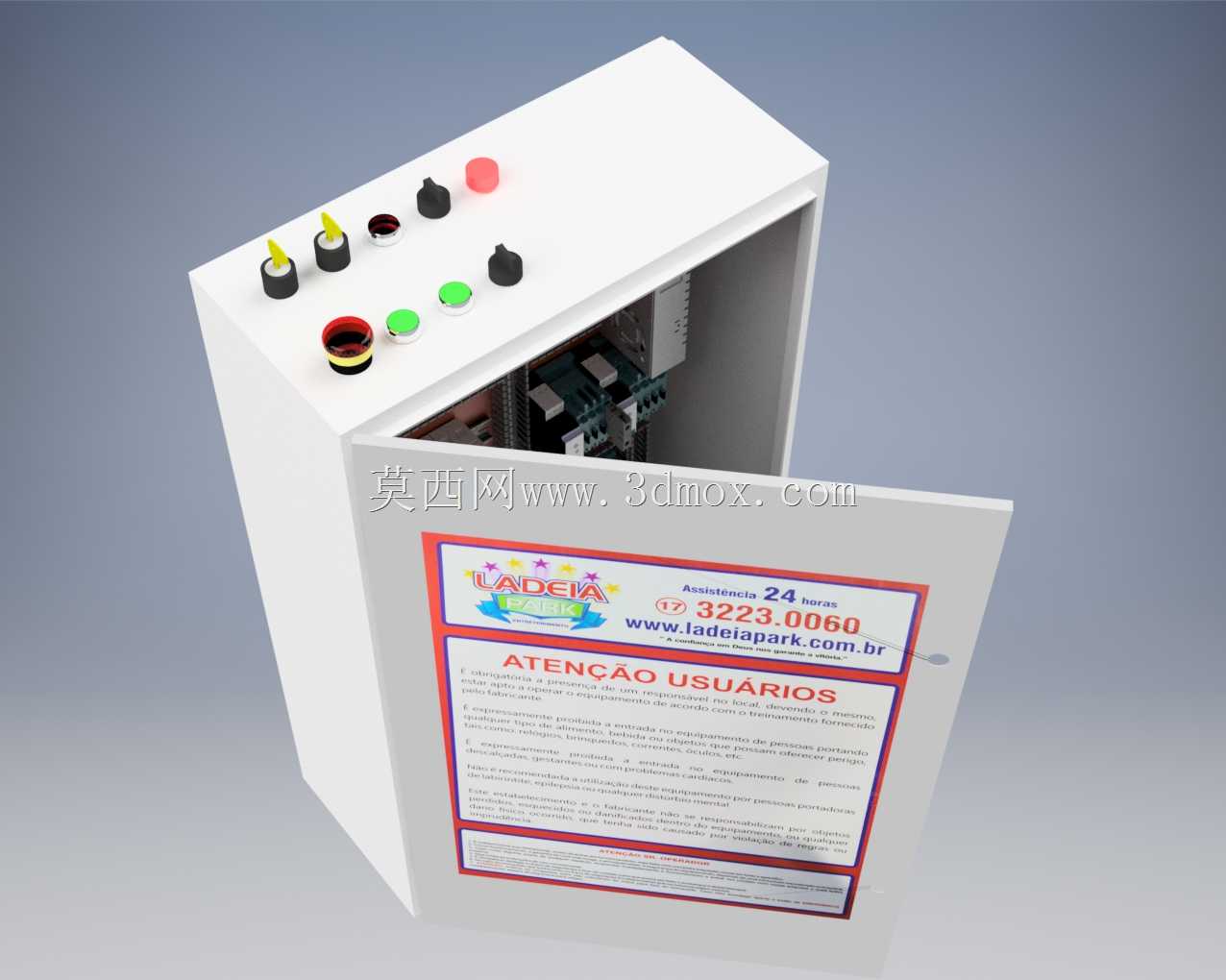

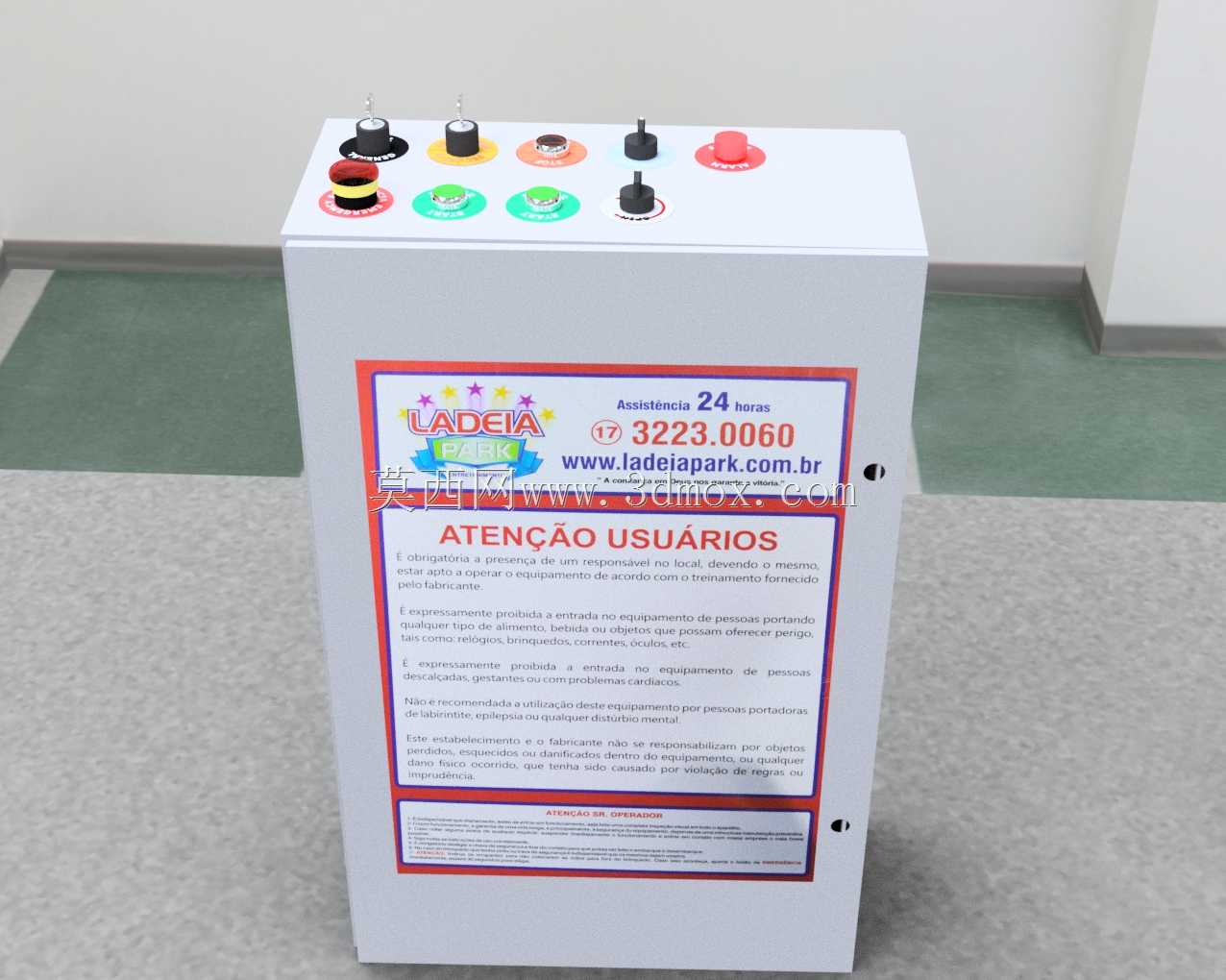

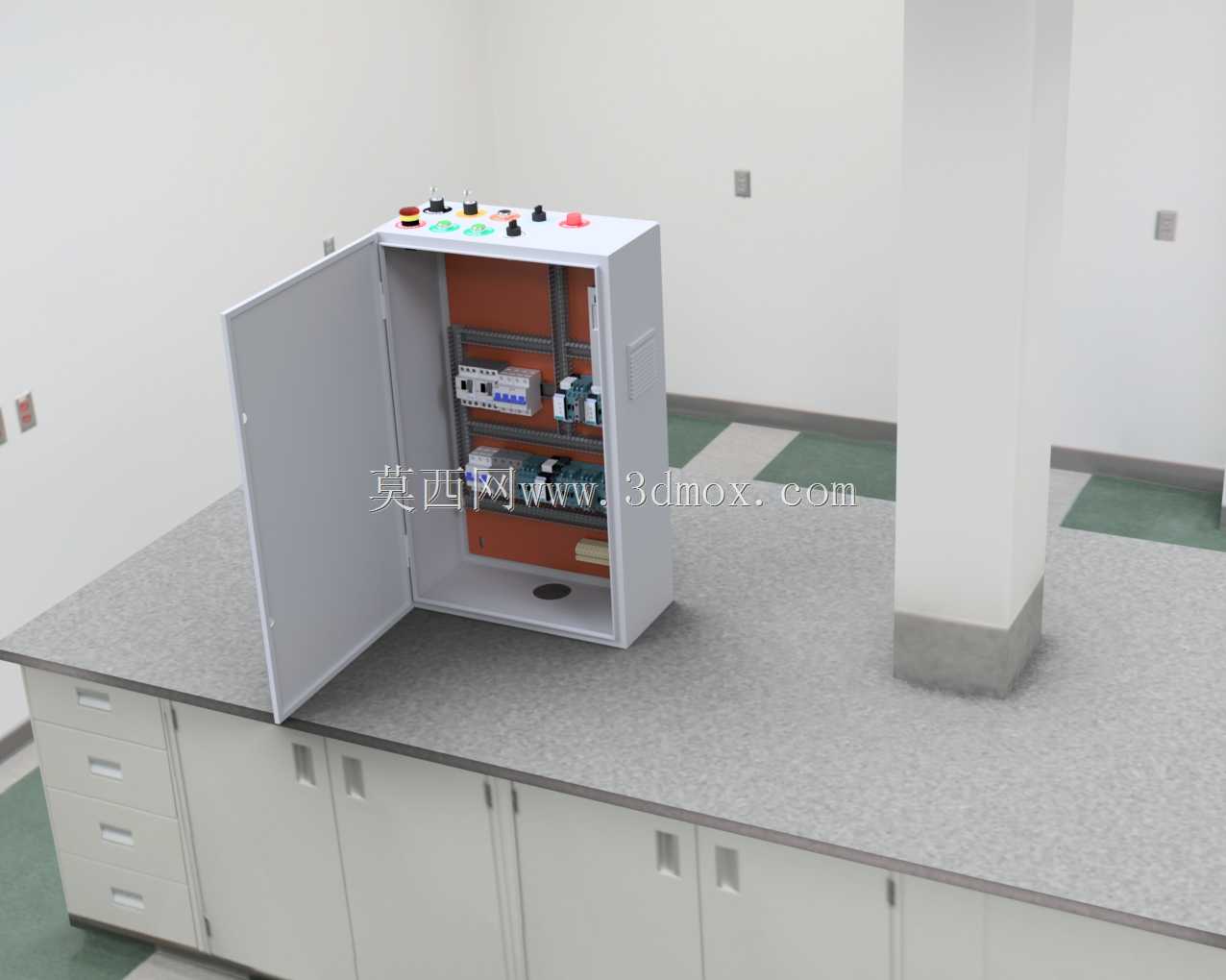

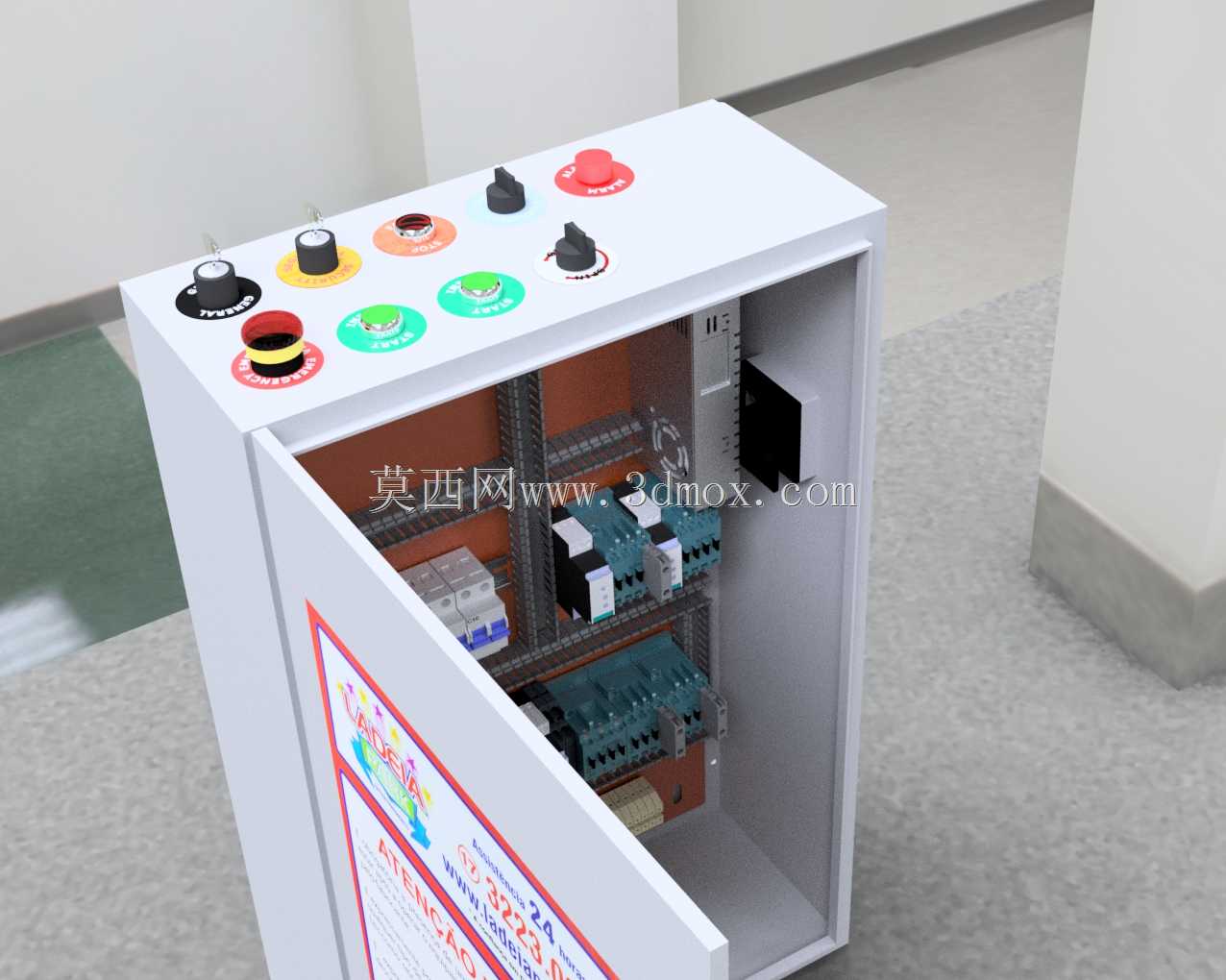

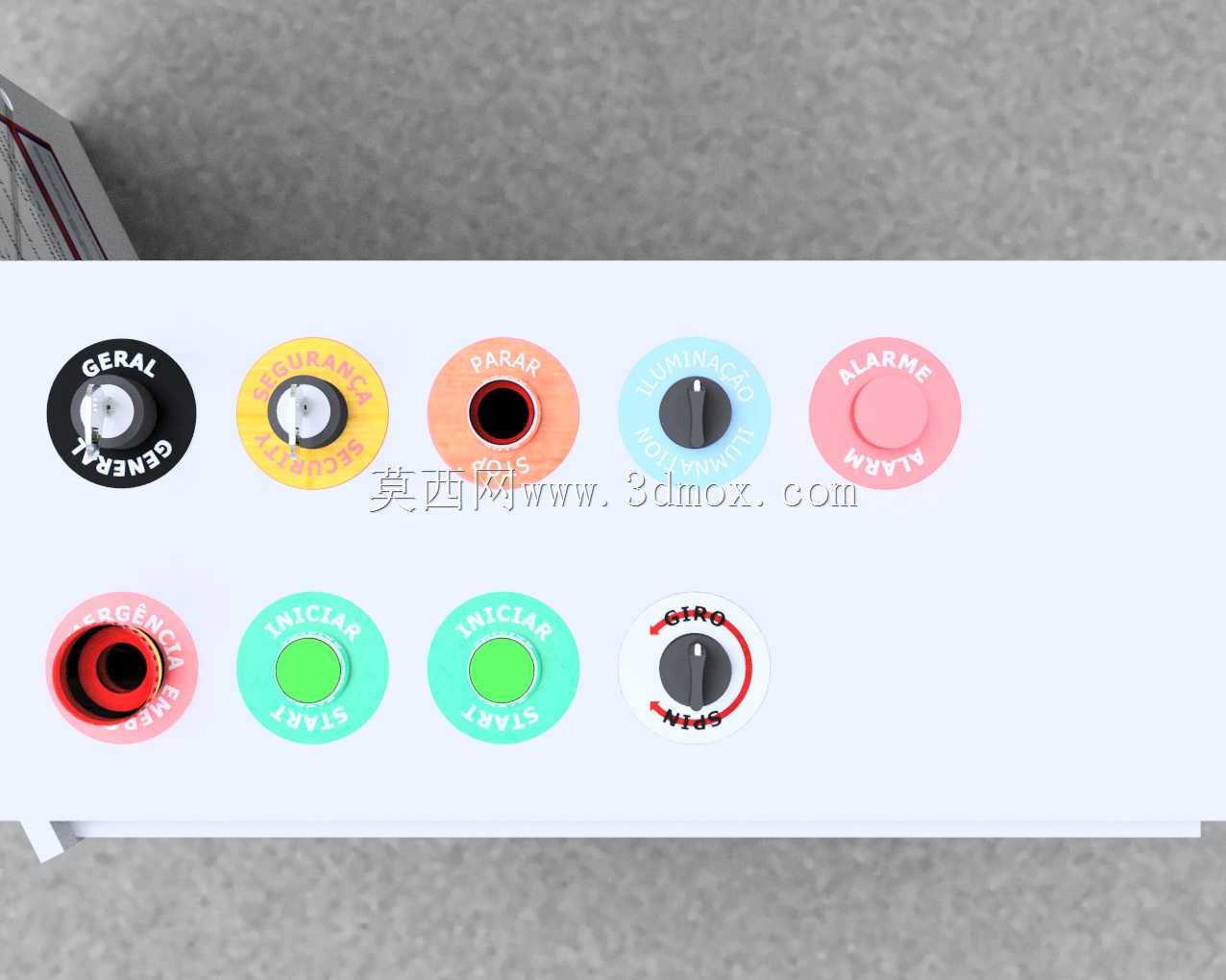

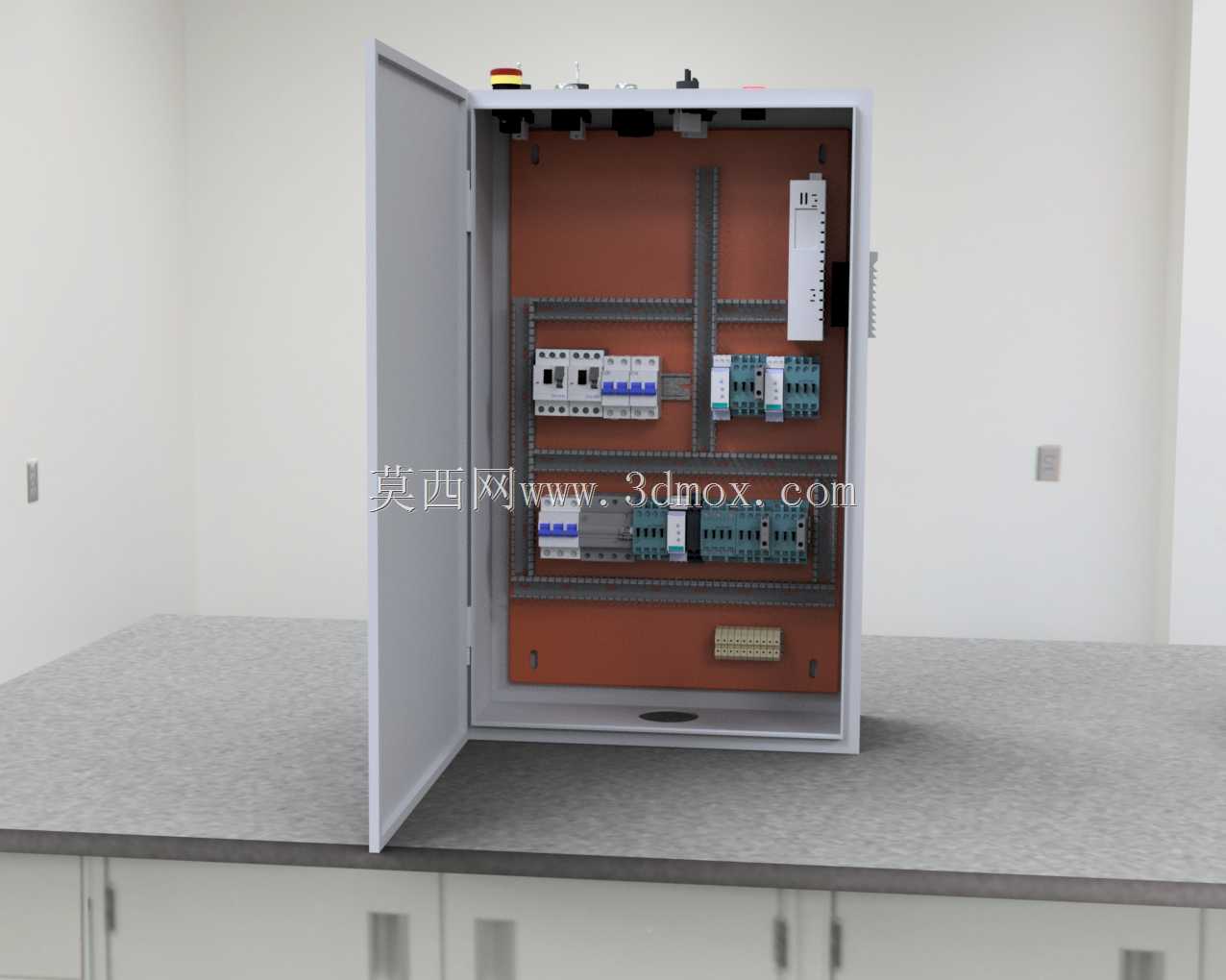

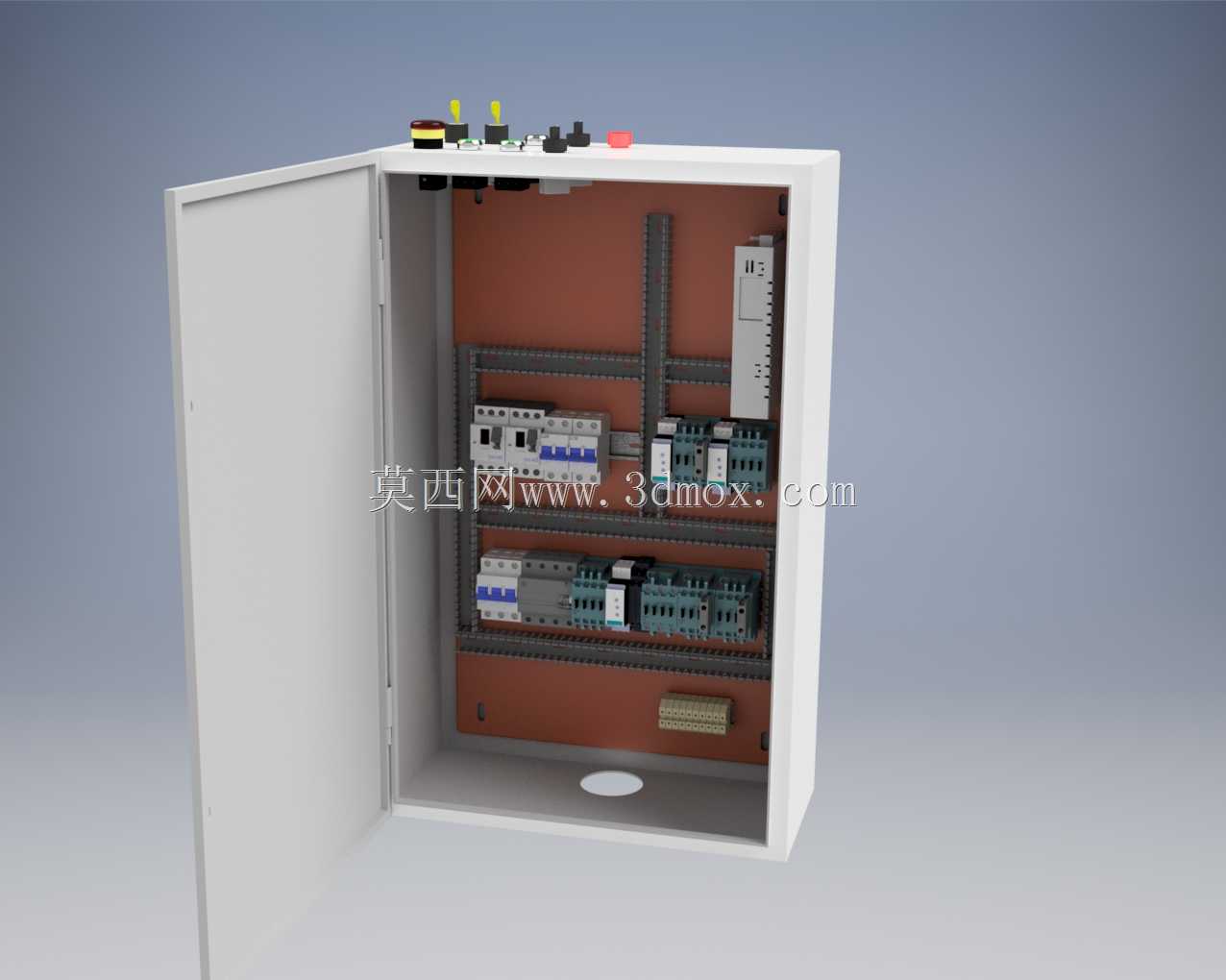

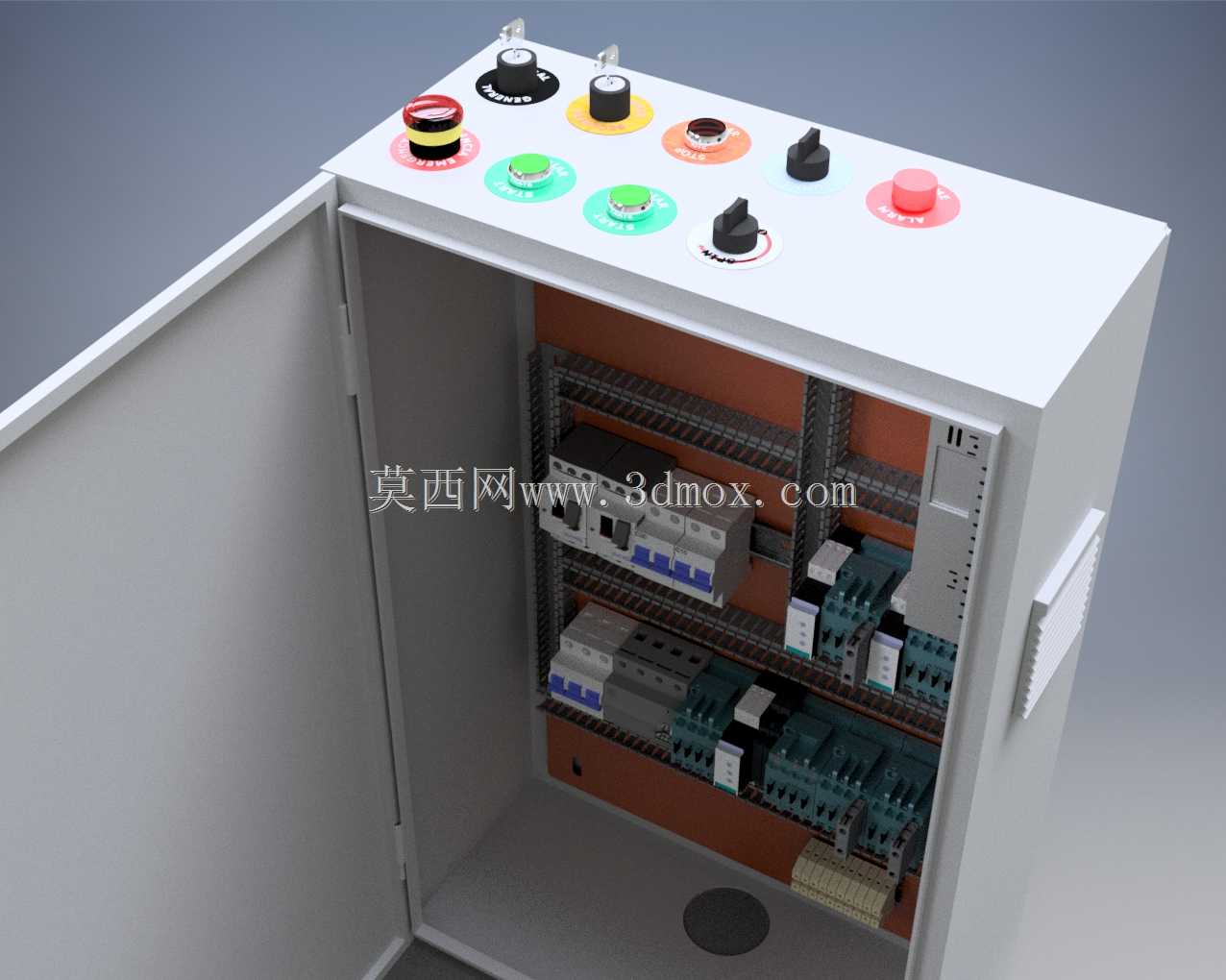

这款电控箱体主要面向工业自动化场景的现场控制需求，常见于小型生产线、单机自动化设备的就近操作工位，承担设备启停、模式切换、急停保护、状态指示的核心控制功能，可直接安装在设备旁的操作区域，减少操作人员往返主控柜的动线长度，提升现场操作效率。从结构设计来看，箱体采用立式薄柜结构，主体为冷轧钢板折弯焊接成型，侧边预留了通风散热格栅，可满足柜内低压电气元件的自然散热需求，避免长时间运行时内部积热导致元件老化加速。顶部操作面集成了多组控制元件，包含带防护圈的急停按钮、不同功能的旋钮开关、状态指示灯，元件排布遵循操作频率优先级，常用启停按钮布置在操作面靠前易触碰区域，急停按钮采用醒目的红色设计，符合安全操作规范，可在紧急工况下实现一键断电停机。箱体正面预留了标识张贴区域，可粘贴操作指引、安全警示、设备参数说明等标识，方便现场操作人员快速查阅操作规范。安装边界方面，箱体底部预留了固定安装孔位，可直接通过膨胀螺栓固定在地面基座，也可通过壁挂支架安装在墙面或设备侧立面，适配不同现场的安装空间需求，柜体侧面预留了线缆进出孔位，可根据现场布线需求选择上进线或下进线方式，柜内预留了标准电气安装导轨位置，可直接安装断路器、接触器、接线端子等常规低压电气元件，无需额外进行结构改制。设计过程中充分考虑了现场使用的防护需求，柜体接缝处做了折边防水防尘处理，可满足常规工业车间的使用环境要求，操作面的元件安装孔位均做了去毛刺处理，避免安装元件时划伤线缆绝缘层，柜体边角做了小圆角过渡，减少现场人员磕碰受伤的风险。
