适配S203开关的金属电气防护箱体

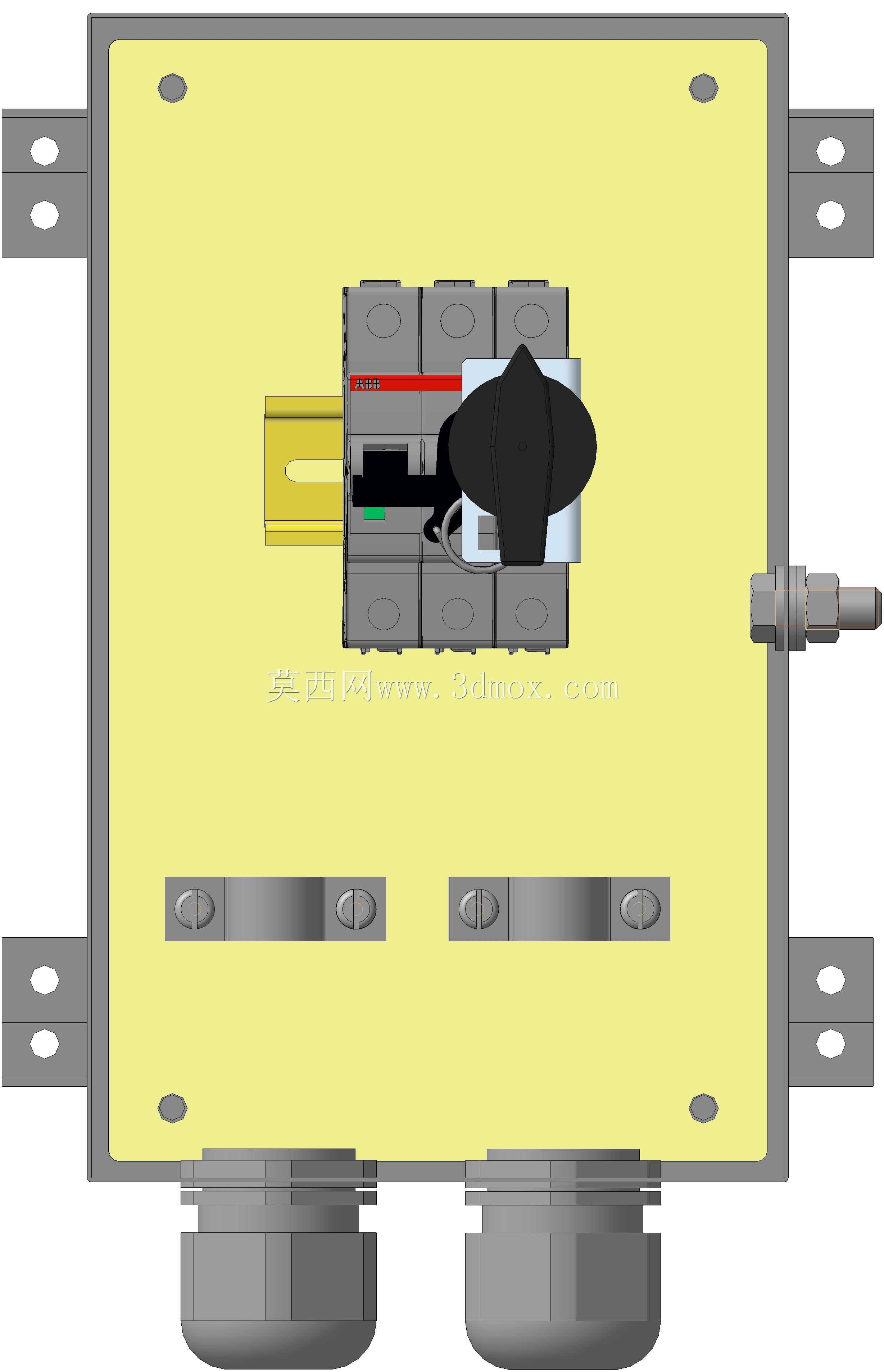

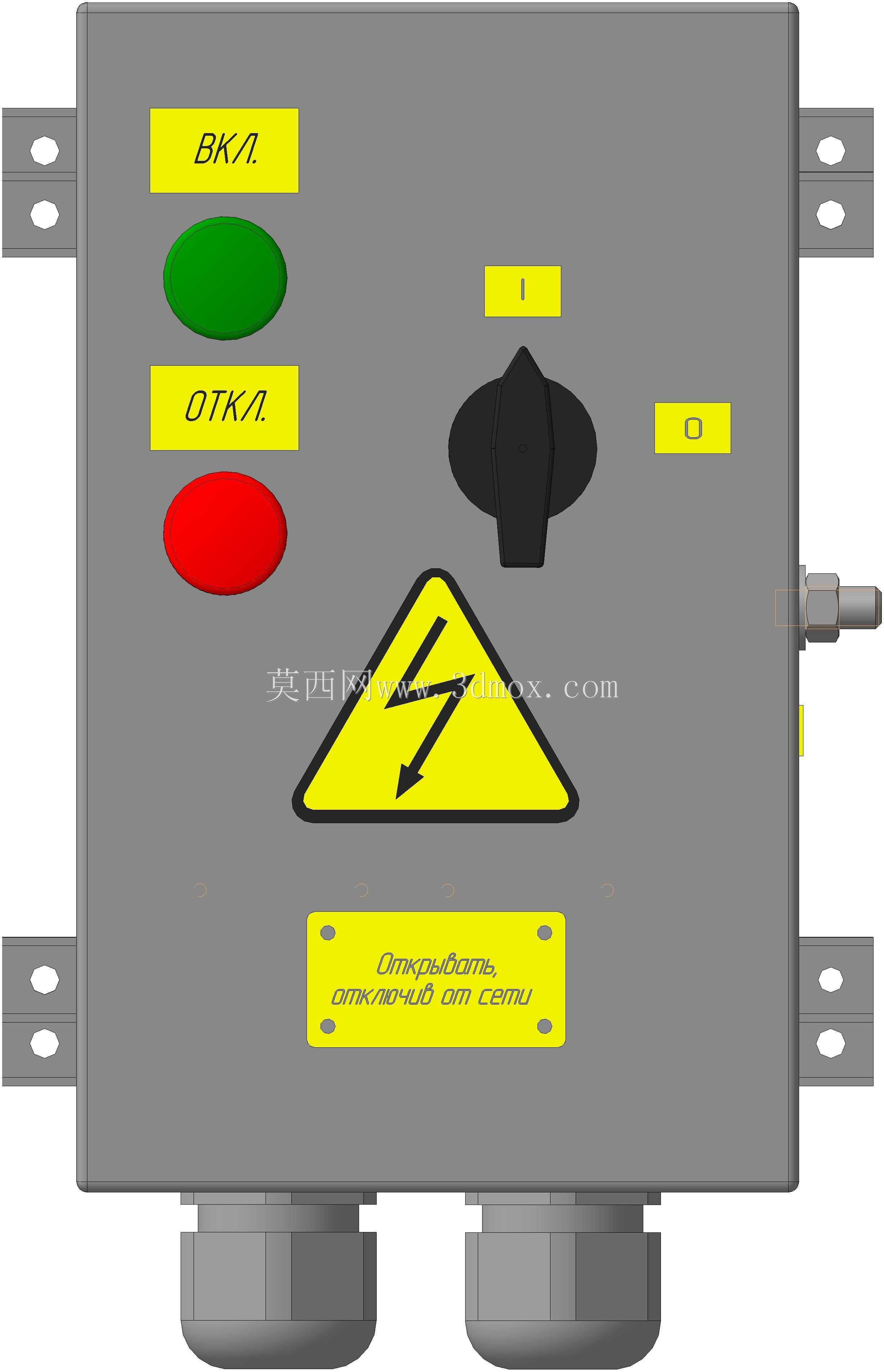

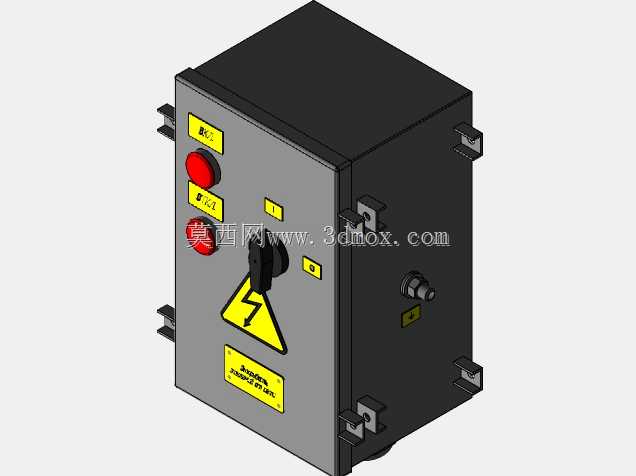

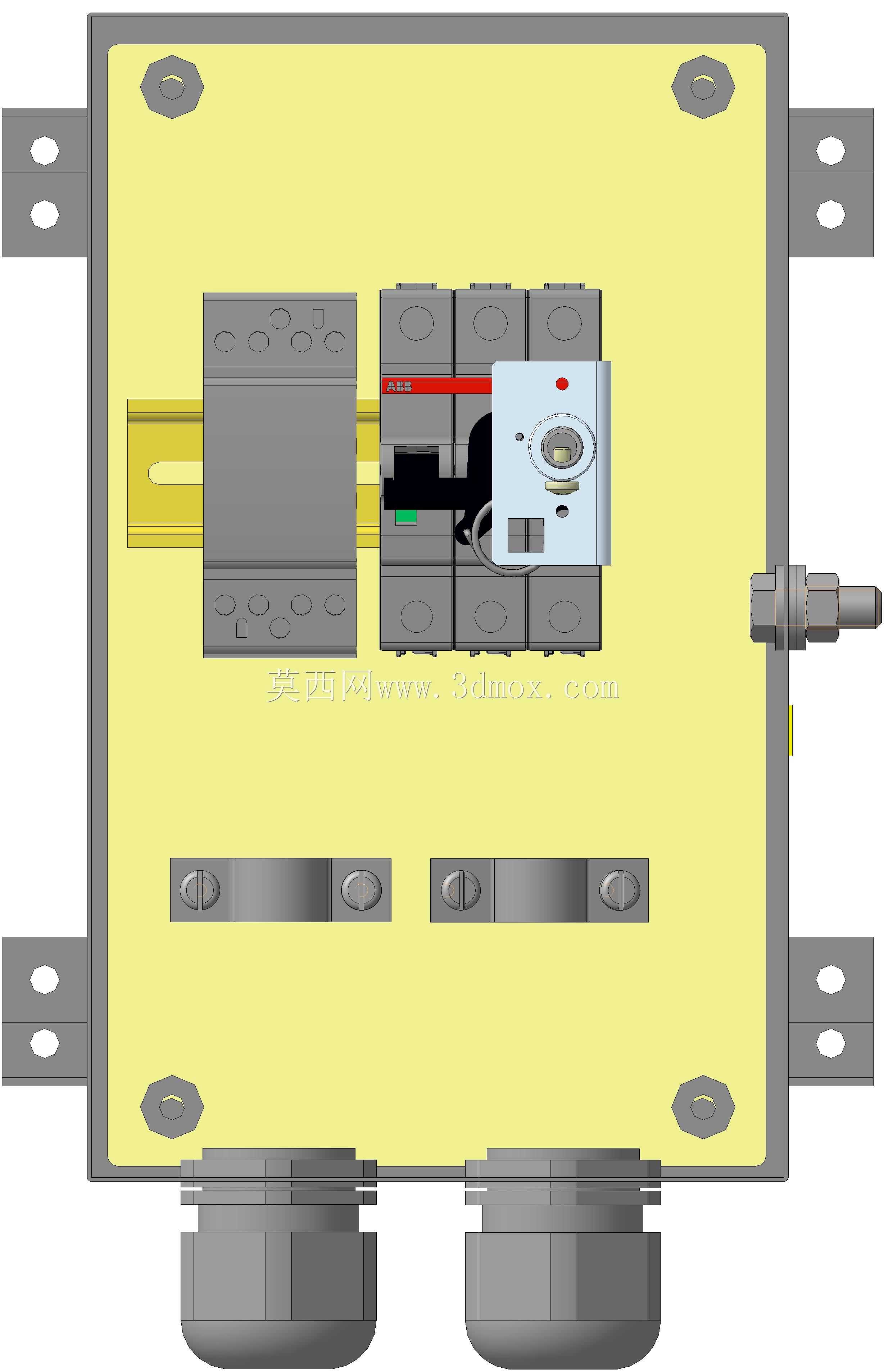

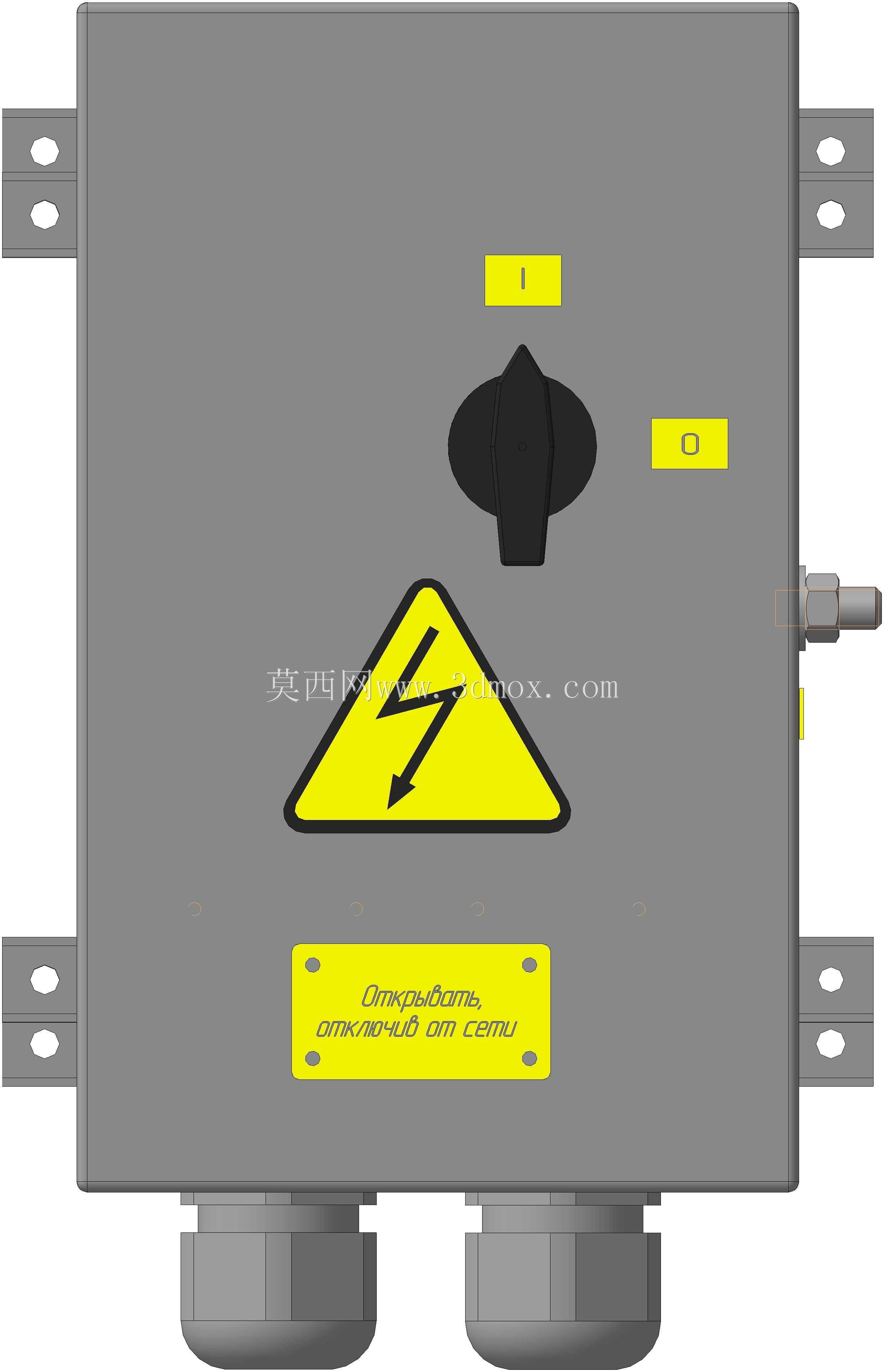

这款金属电气箱体主要适配S203系列隔离开关使用，在工业车间配电支路、小型设备就地供电回路、生产线局部电源管控场景中十分常见，多数时候承担末端回路的电源通断操作与带电部件防护作用，避免车间内粉尘、切削液飞溅、意外触碰带来的用电安全隐患。从结构设计来看，箱体采用冷轧钢板弯折焊接成型，门板与箱体主体通过侧边的金属铰链实现开合，门板四周设置有连续的折弯翻边，闭合后可与箱体边框形成贴合的密封结构，配合侧边的快装锁扣，既可以在日常运维时快速打开门板检修内部元件，也能在闭合后达到基础的防尘防溅等级，适配多数无强腐蚀、无浸水风险的普通工业安装环境。箱体背部预留了四个带安装孔的壁挂固定支架，支架采用向外延伸的折弯结构，安装时不需要在箱体背部与安装墙面之间预留额外操作空间，直接通过膨胀螺栓即可将箱体固定在混凝土墙面、设备金属立柱或者预制安装背板上，固定孔位的间距经过匹配常规配电安装场景的预留孔位设计，现场安装时不需要额外重新打孔适配。箱体正面门板上预留了开关操作手柄的伸出孔位，手柄安装后突出门板表面，操作人员不需要打开箱门即可直接完成电源的通断操作，手柄周边粘贴的高压警示标识可以直观提醒周边人员注意带电风险，门板上预留的两个小型标识位可用来粘贴回路编号、供电范围标识，方便后期运维时快速识别对应回路。箱体侧面预留了电缆进线的格兰头安装位，进出线电缆可通过防水格兰头接入箱体内部，格兰头的锁紧结构可以固定电缆位置，避免电缆受外力拉扯时接线端子松脱，同时也能封堵进线孔的缝隙，减少粉尘进入箱体内部的概率。内部安装空间围绕S203开关的安装尺寸预留，开关可直接固定在箱体内的安装背板上，周边预留的接线空间足够完成进出线电缆的压接、端子排的扩展安装，不会出现内部空间局促导致接线操作困难的问题。箱体表面采用哑光喷塑处理，既可以提升金属壳体的防锈耐腐蚀能力，也能避免车间照明光线在箱体表面形成反光干扰操作人员识别警示标识，整体结构紧凑，没有多余的冗余设计，所有结构特征都围绕现场安装、操作、运维的实际需求设置，没有为了外观增加不必要的异形结构，加工难度低，批量生产时的工艺一致性容易控制，安装后可长期在常规工业环境下稳定使用，不需要频繁做维护保养。
