ABB产XLBM系列带保险丝负荷断路开关

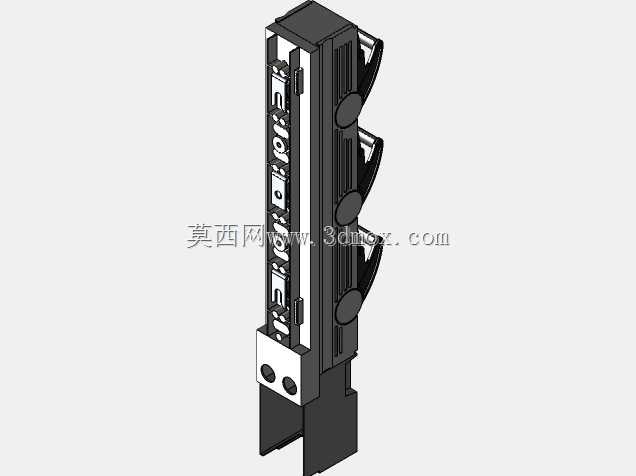

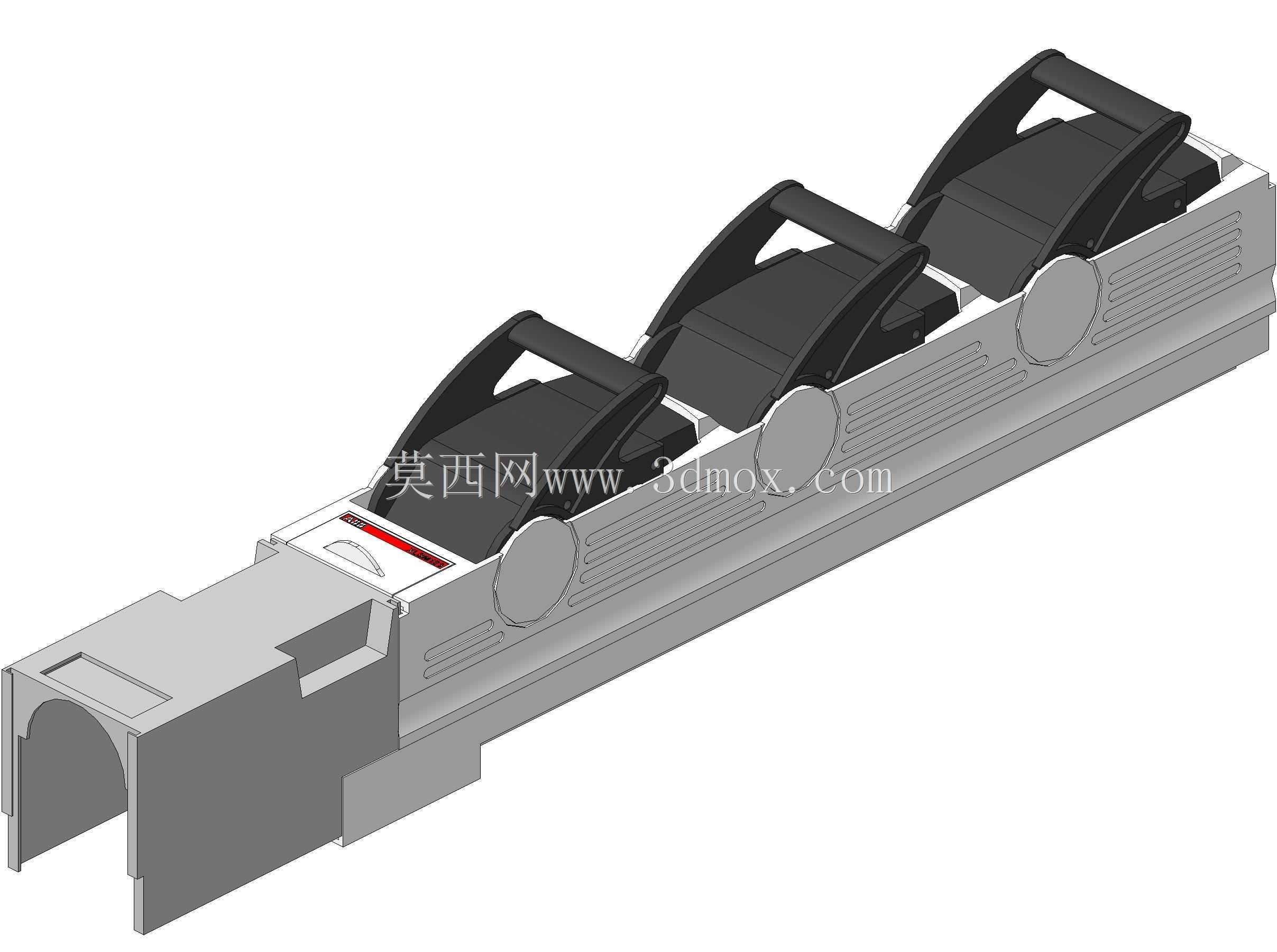

这款三极式负荷断路开关主要面向0.4kV低压配电场景设计，额定电流覆盖400-630A区间，多用于低压进线侧分断、负载回路通断控制，常见于厂房低压配电柜、分布式光伏并网柜、工业设备动力进线端这类需要带载分断同时具备短路保护的配电节点。和普通隔离开关不同的是，这款产品集成了保险丝安装腔，每极对应独立的熔断安装位，分断操作时手柄联动机构会同步带动三相触头动作，不会出现分断不同步导致的缺相运行问题，操作手柄的握持角度做了人体工学优化，带载分断时的操作力经过力矩平衡设计，现场运维人员手动操作时不需要额外加力杆就能完成可靠分断。从结构设计来看，整体采用长条式模块化布局，三相极位沿壳体长度方向等距排布，相邻极位之间设置了绝缘隔离筋，避免大电流工况下极间飞弧引发短路，壳体外侧预留了标准导轨安装卡槽，同时底部设置了螺栓固定孔，既可以适配标准配电柜的安装导轨快速卡装，也能通过螺栓直接固定在安装板上，安装边界的孔位尺寸完全匹配行业通用的低压大电流开关安装规范，替换同规格老款产品时不需要重新在柜内安装板上打孔。进线端和出线端的接线端子做了加宽处理，能适配最大240平方毫米的铜芯电缆压接，端子处设置了防松脱压片，避免长期运行过程中因为设备振动导致接线松动发热。开关本体的操作机构设置了明显的分合位置指示，红色指示条在合闸状态时完全露出，分闸状态时隐藏在壳体内部，运维人员巡检时隔着配电柜观察窗就能直接判断开关的分合状态，不需要额外打开柜门确认。壳体侧面设置了防误操作联锁结构，开关处于合闸位置时无法打开保险丝仓盖，只有在分闸断电状态下才能更换熔芯，从结构上避免了带电更换熔芯的操作风险。每相熔芯仓都设置了独立的灭弧腔，分断短路电流时产生的电弧会在灭弧栅片的作用下快速冷却熄灭，不会喷出壳体外引发柜内相间短路。从三维建模的细节来看，所有的安装孔位、操作行程、相邻部件的安全间隙都完全按照实物尺寸还原，做配电柜体布局设计时，可以直接把这个模型导入装配体，核对柜内的安全绝缘距离、操作手柄和柜门的干涉情况，提前排查安装时可能出现的空间冲突，不需要等到实际装配时再做现场切割调整。
