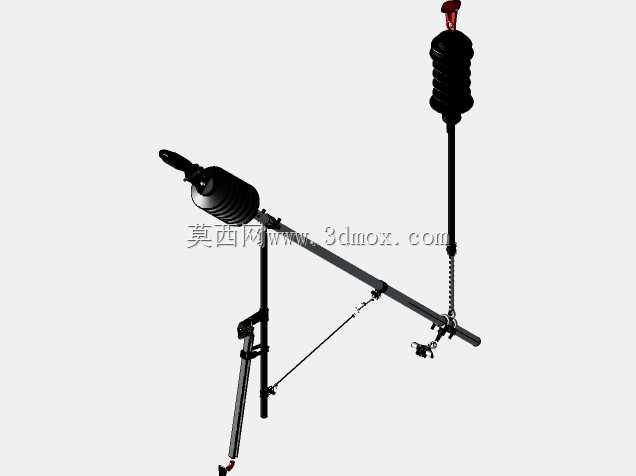

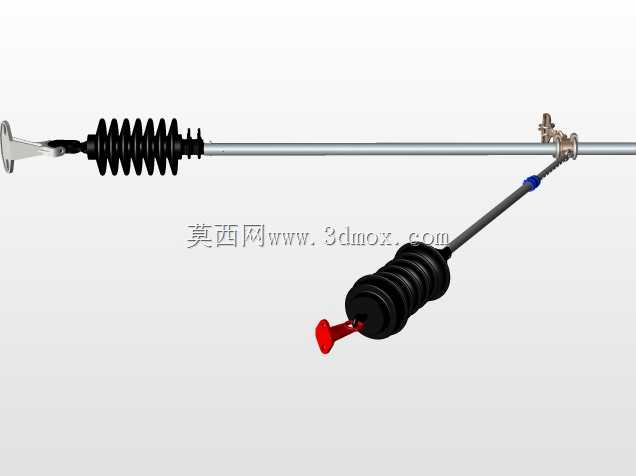

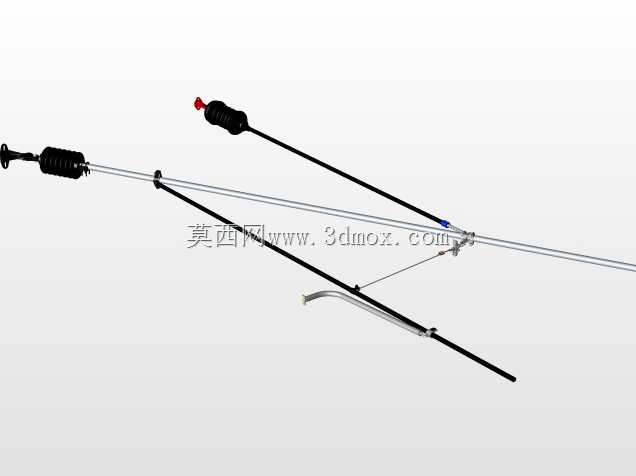

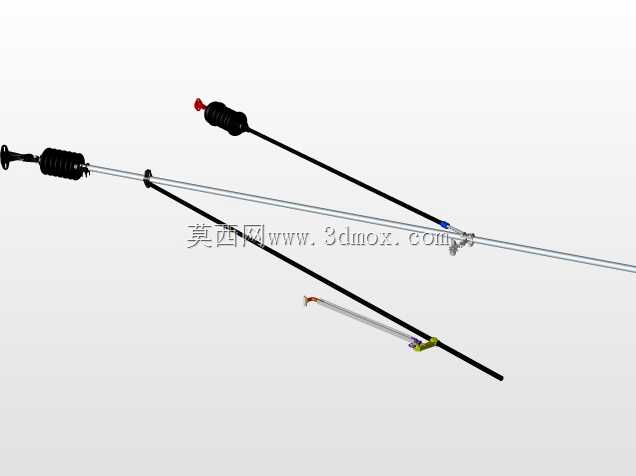

铁路接触网悬臂式悬挂支撑装置

该支撑装置主要应用于电气化铁路沿线的接触网布设场景，承担接触网线缆的悬挂定位与载荷传递作用，是铁路牵引供电系统中直接影响供电稳定性的关键支撑构件。整套装置采用悬臂斜拉组合结构，主悬臂采用高强度型材加工而成，一端通过抱箍式固定结构与沿线的支撑立柱锁紧连接，固定端设置多组可调锁紧螺栓，可根据现场安装的立柱直径、安装高度灵活调整夹持范围，适配不同规格的线路支撑立柱，无需额外加工定制转接件，降低现场施工的适配难度。悬臂延伸段设置斜拉加强筋，斜拉杆两端采用铰接式连接结构，一端固定在主悬臂靠近末端的受力集中位置，另一端固定在立柱上低于主悬臂安装位的点位，形成稳定的三角受力结构，可有效抵消接触网线缆垂向载荷带来的悬臂下挠变形，同时可缓冲列车通行时带来的线路振动载荷，避免长期交变载荷下悬臂出现疲劳变形或连接松动。装置末端设置绝缘悬挂组件，绝缘件采用带伞裙结构的高分子绝缘材质，可在雨雪、扬尘等复杂户外环境下保持足够的绝缘爬距，避免出现供电闪络问题，绝缘件下方设置可调节的线夹结构，可根据接触网的布设弧度、张力要求调整悬挂点的高度与横向位置，满足不同线路段的接触网几何参数要求。设计过程中充分考虑户外长期服役的工况需求，所有金属外露构件均做防腐处理，连接部位设置防松垫片与防脱销结构，避免长期振动下连接件脱落。安装边界方面，主悬臂的有效伸出长度可根据线路的布设需求调整，固定端的抱箍结构可适配直径范围覆盖常规铁路接触网立柱的常用规格，斜拉杆的长度可通过两端的螺纹结构微调，安装时无需大型吊装设备，仅需常规工装即可完成高空组装作业，整套装置的受力路径清晰，主悬臂承担主要的垂向与横向载荷，斜拉杆分担悬臂的弯曲应力，绝缘组件实现带电部件与接地支撑结构的电气隔离，各部件的连接位置均预留了足够的调整余量，可抵消施工过程中的立柱安装误差、基础沉降带来的位置偏移，保障接触网线缆的位置精度始终符合供电要求。在日常运维场景中，该结构的部件更换便捷，绝缘件、线夹等易损件可在不停电或短时间停电的窗口下完成更换，大幅降低线路运维的时间成本与作业难度。
