井用潜水钻孔泵洛瓦拉结构设计模型

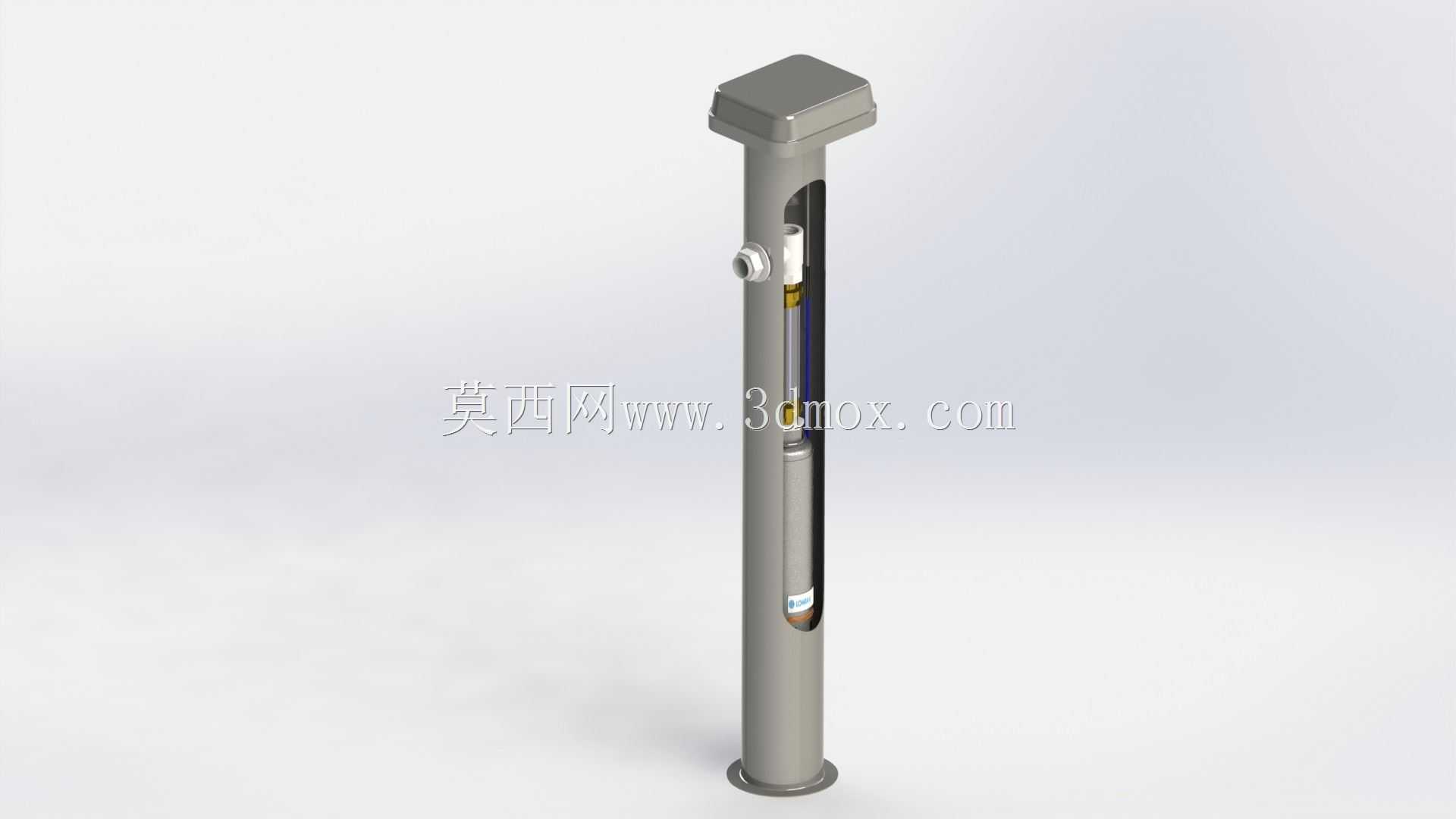

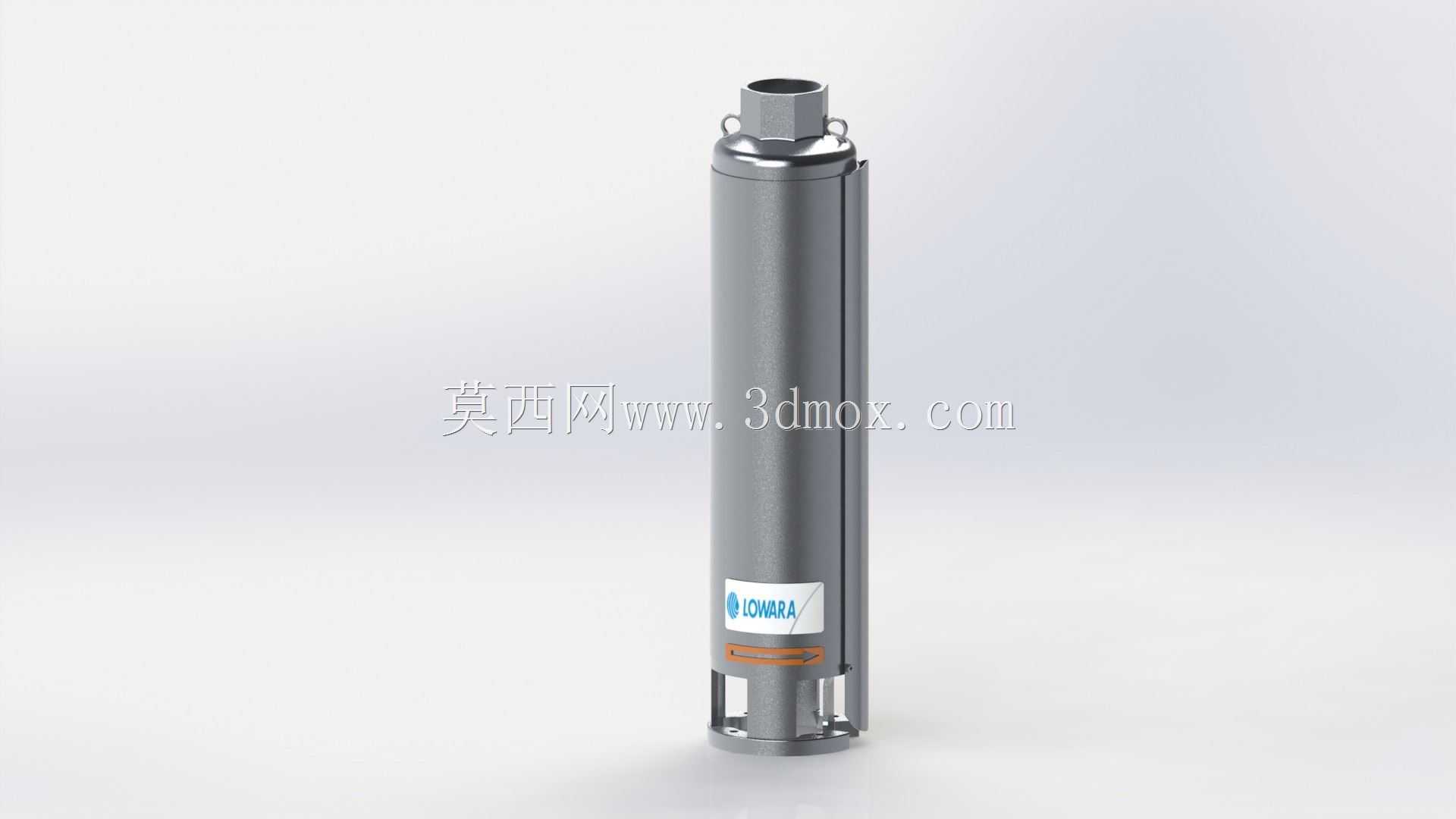

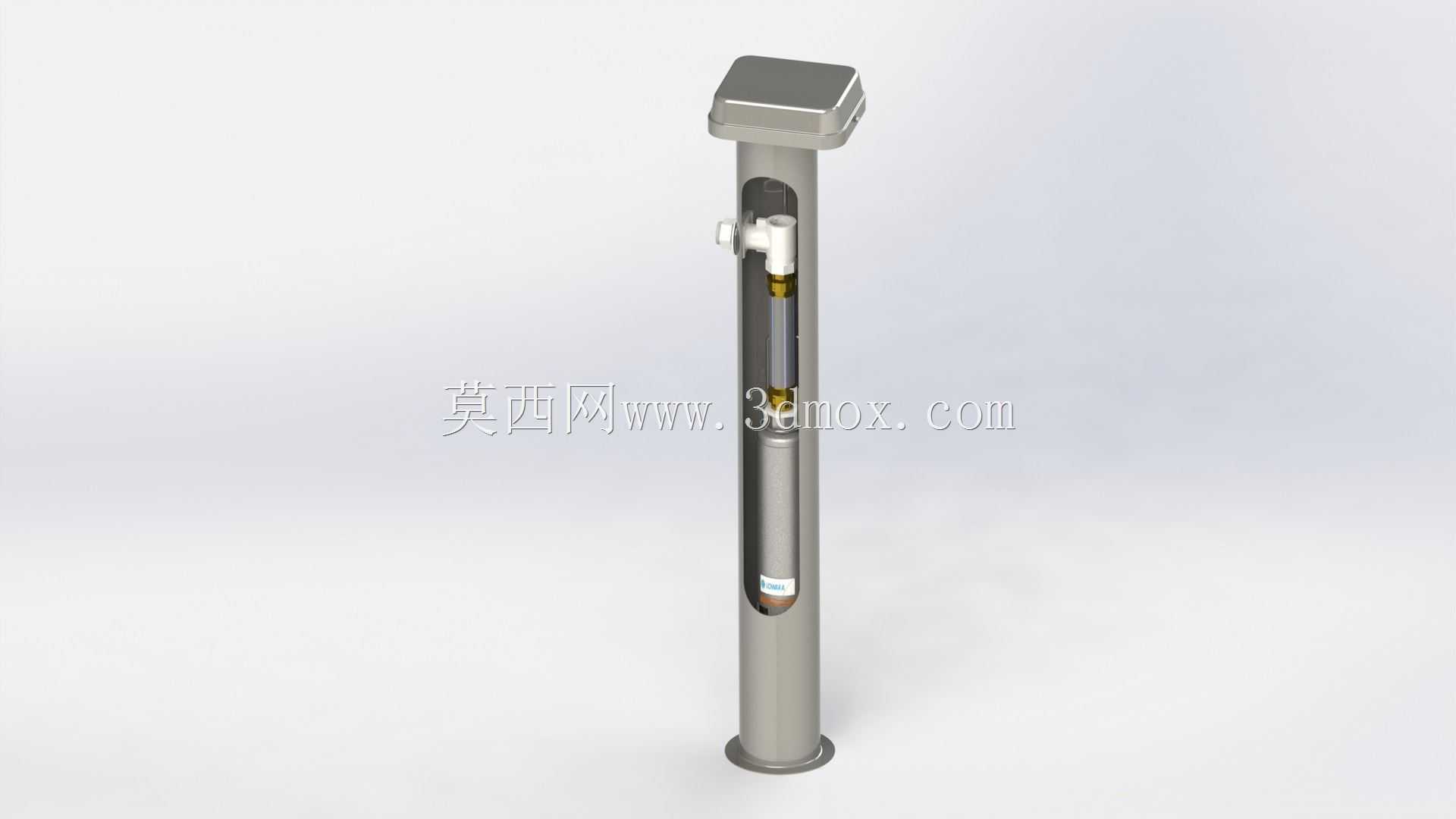

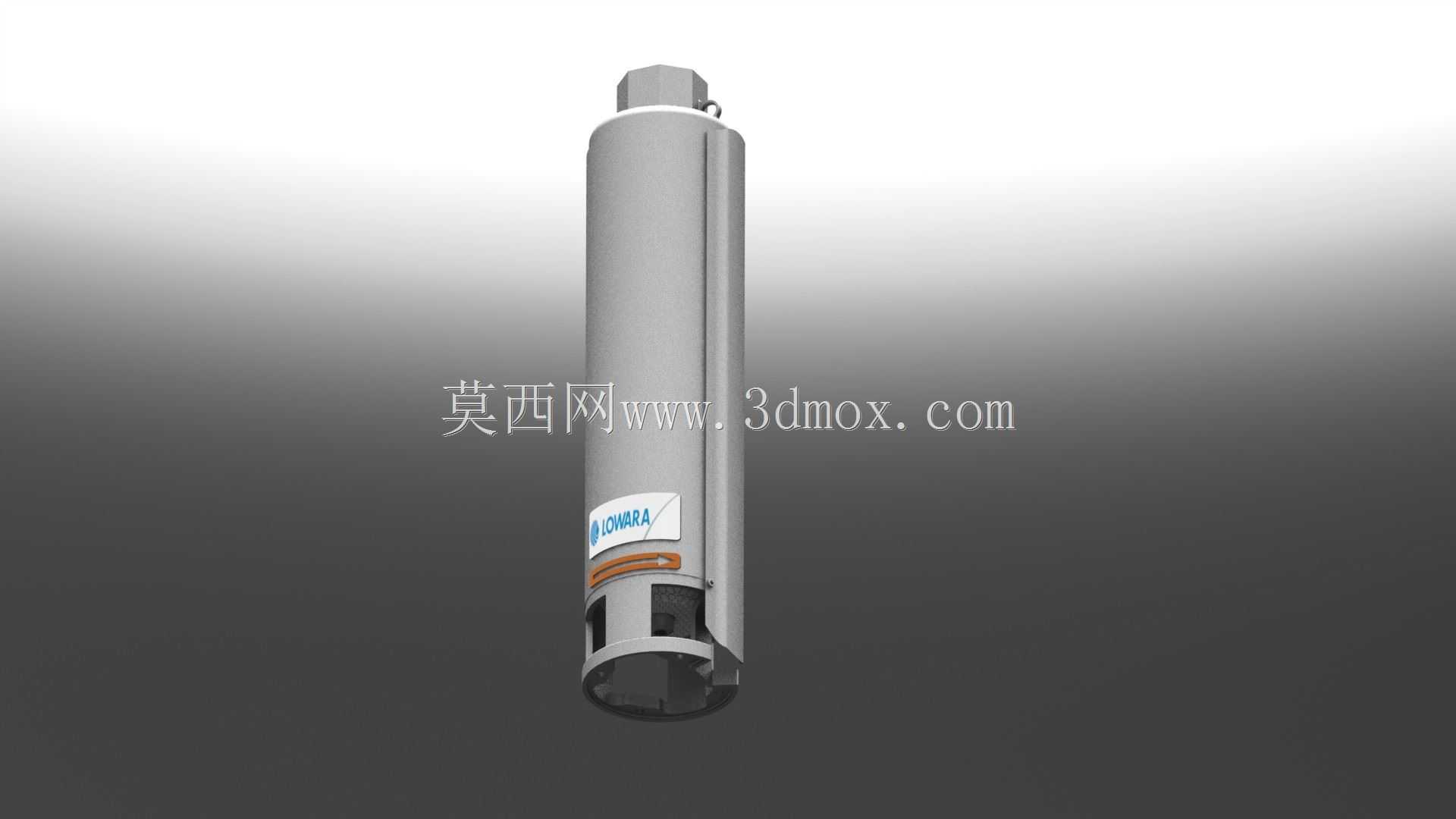

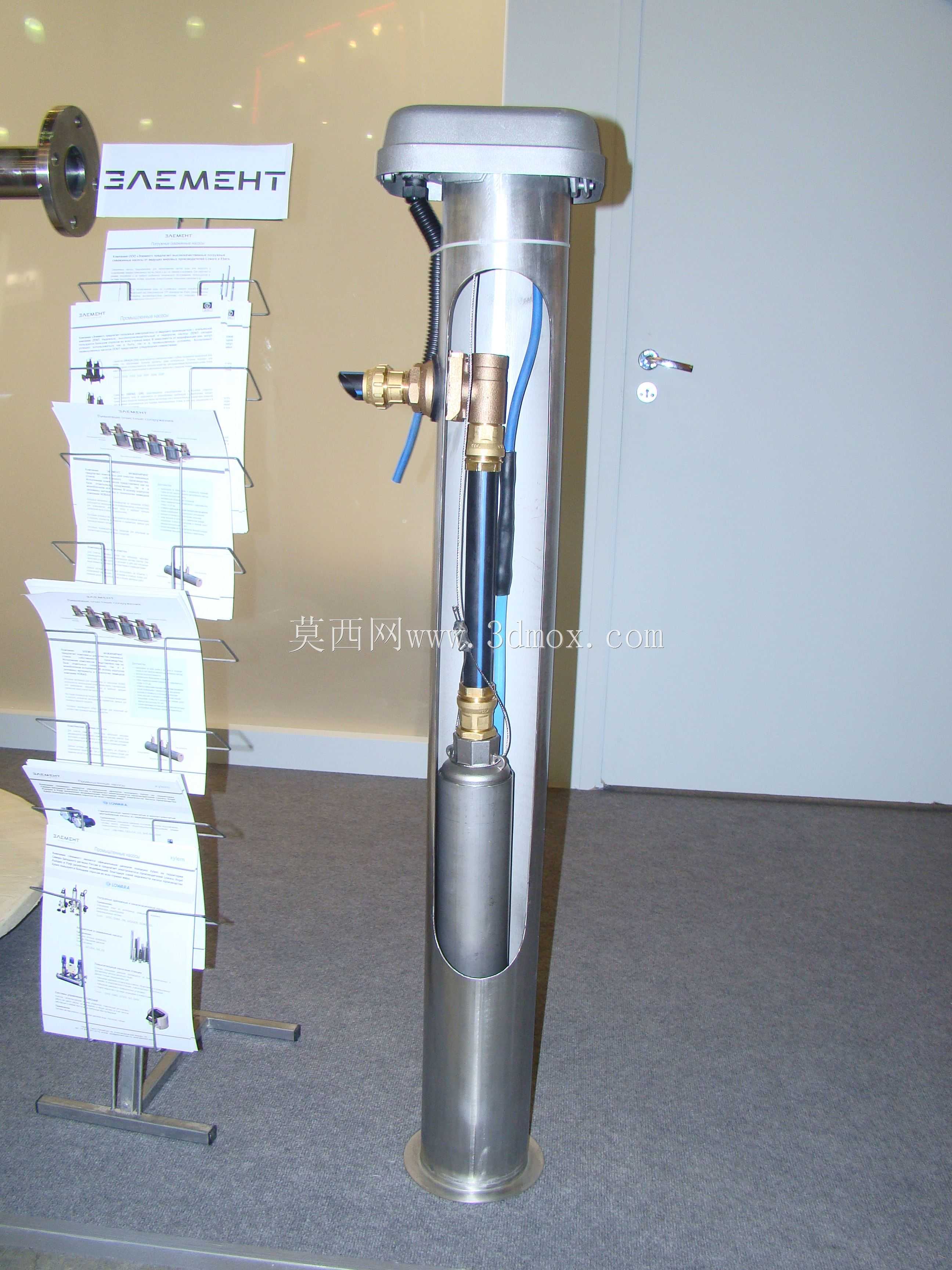

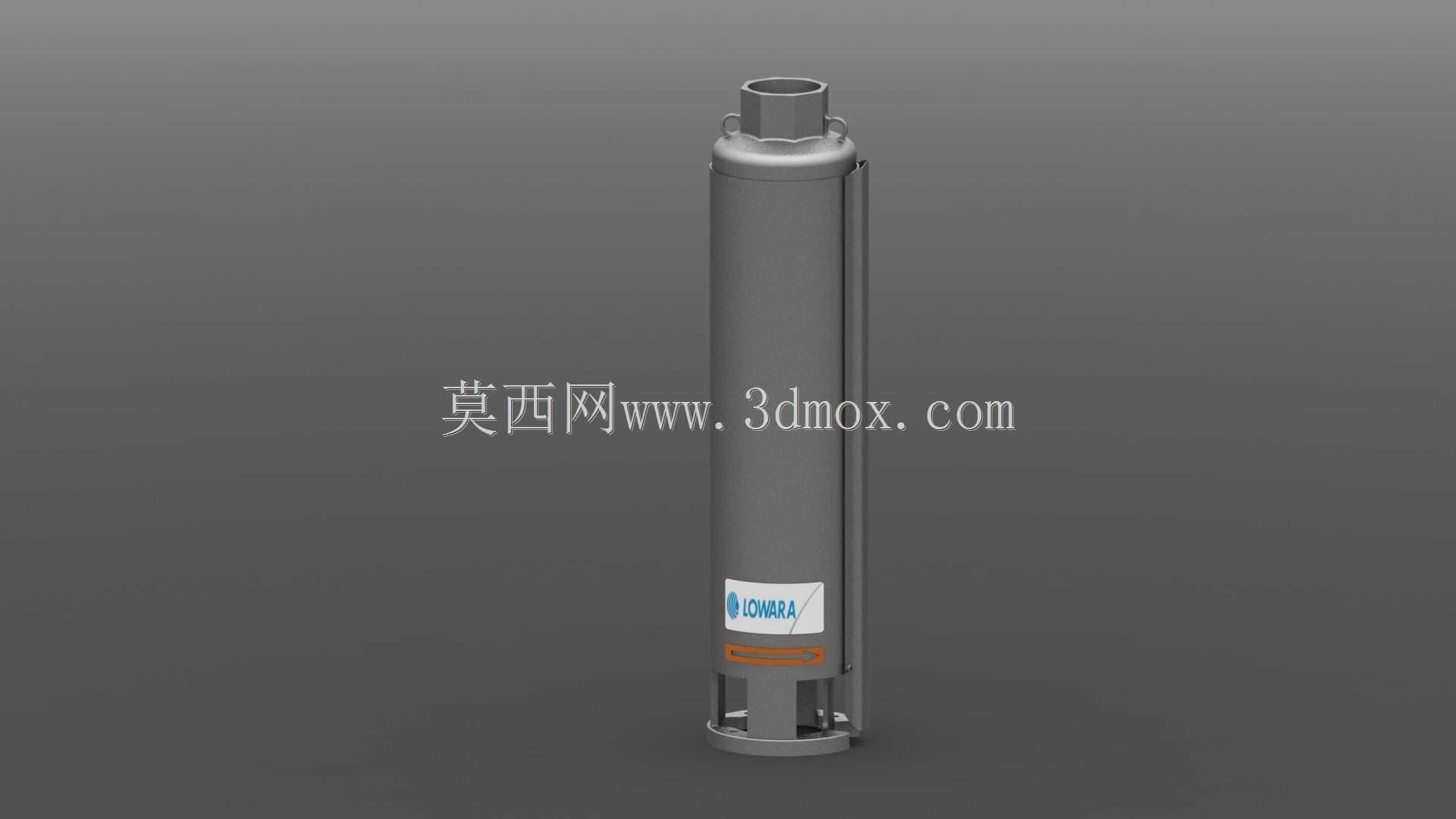

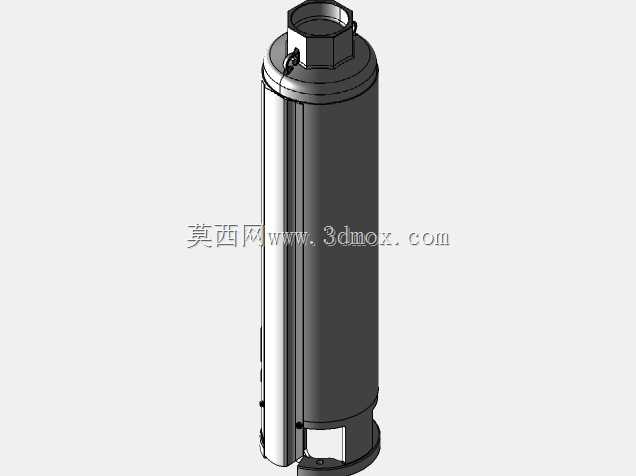

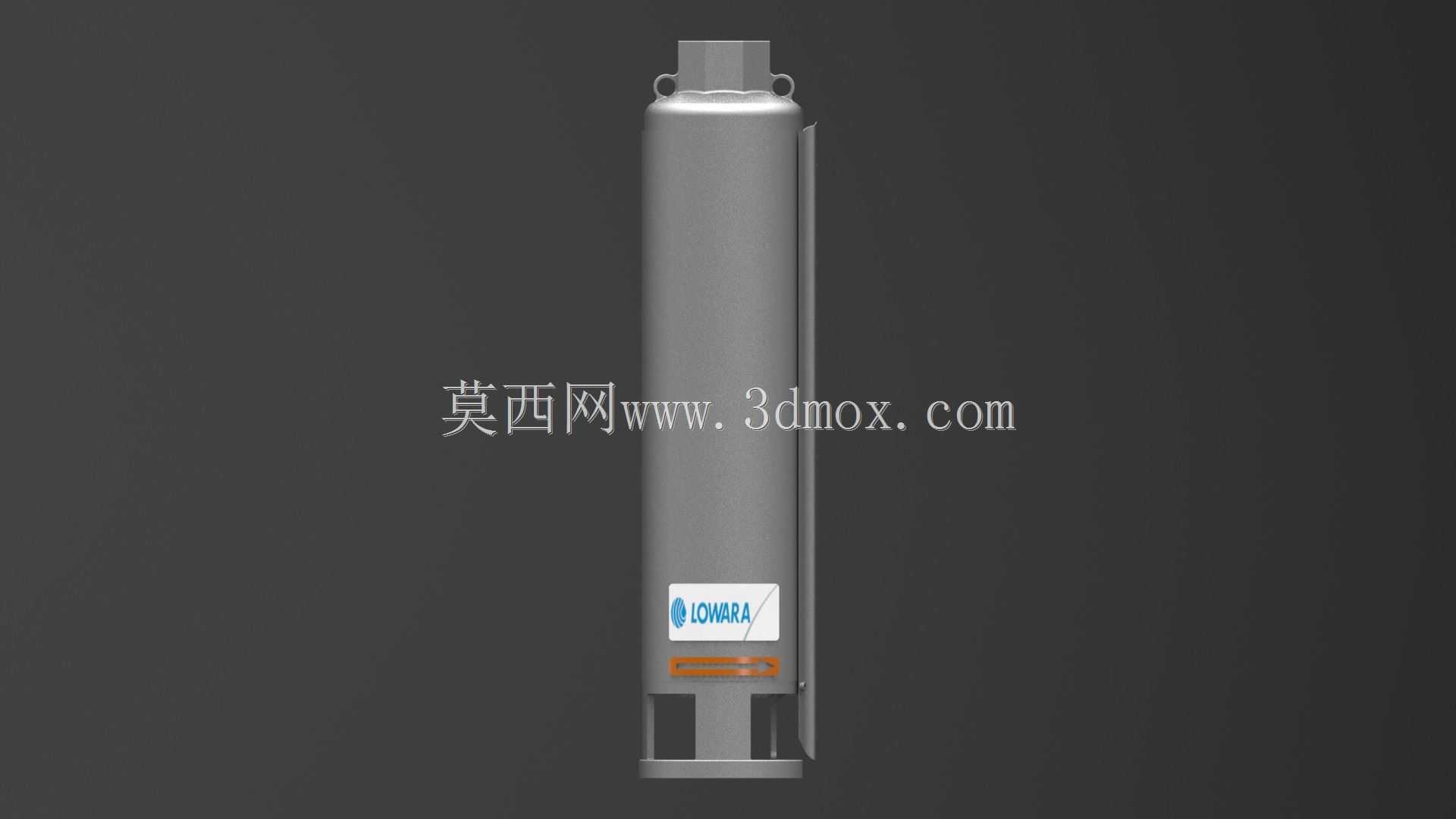

这款井用潜水泵的三维结构模型，还原了洛瓦拉2GS07系列钻孔泵的完整装配形态，在民用取水、小型农田灌溉、工地临时降水、地热井回水输送等场景中，这类细长型潜水泵是窄井径取水工况的核心设备。不同于地面安装的离心泵，该类泵整体需完全浸没在水体中运行，因此整体结构采用长筒式同轴布局，最大外径严格控制在适配小口径钻孔井的安装边界内，可直接下入内径匹配的钻井孔内，无需额外扩大井径，大幅降低钻井施工的成本与周期。从结构设计逻辑来看，模型完整呈现了泵体的分段式装配关系：上部为出水连接端，预留标准外螺纹接口，可直接对接扬水管路，将泵体提升的水体输送至地面管网；中部为密封式电机腔与多级叶轮腔的集成筒体，筒体外侧附带的电缆护槽结构，可将动力电缆沿泵体轴向固定，避免下井、提泵过程中电缆与井壁剐蹭破损，同时保证泵体整体外轮廓无突出结构，适配井内上下移动的操作需求；下部为进水过滤段，开设格栅式进水口，可阻挡井内大粒径砂石进入叶轮腔，避免叶轮磨损或流道堵塞，底部的支撑底座可保证泵体放置在井底沉沙段上方时，进水口不会被淤泥封堵。在功能特性的还原上，模型体现了该类泵的同轴直联设计思路，电机输出轴与叶轮轴直接连接，省去了中间传动结构，既缩小了整体径向尺寸，也减少了传动环节的功率损耗，适配水下长期连续运行的工况需求。筒体的连接法兰均采用止口定位结构，保证各段装配后的同轴度，避免高速运行时出现轴系摆动，同时密封槽的结构细节也完整呈现，可直接用于指导密封件选型与装配工艺验证。对于结构设计从业者而言，该模型可作为窄径潜水类泵体的设计参考，尤其是小安装空间下的部件布局思路、水下设备的密封结构设计、长轴系的同轴度保证方式，都具备实际参考价值；对于设备选型人员，可通过模型直观核对泵体的外形尺寸、接口规格、安装边界，提前确认井径、扬水管路的匹配性，避免现场安装时出现尺寸不匹配的问题。模型还原的外部标识位置、护线结构、进水格栅形态，也可作为同类型产品改型设计的参照基准，帮助设计人员快速梳理潜水井泵的结构逻辑，减少前期方案设计的重复工作量。
