额定功率20千瓦撬装式循环泵结构

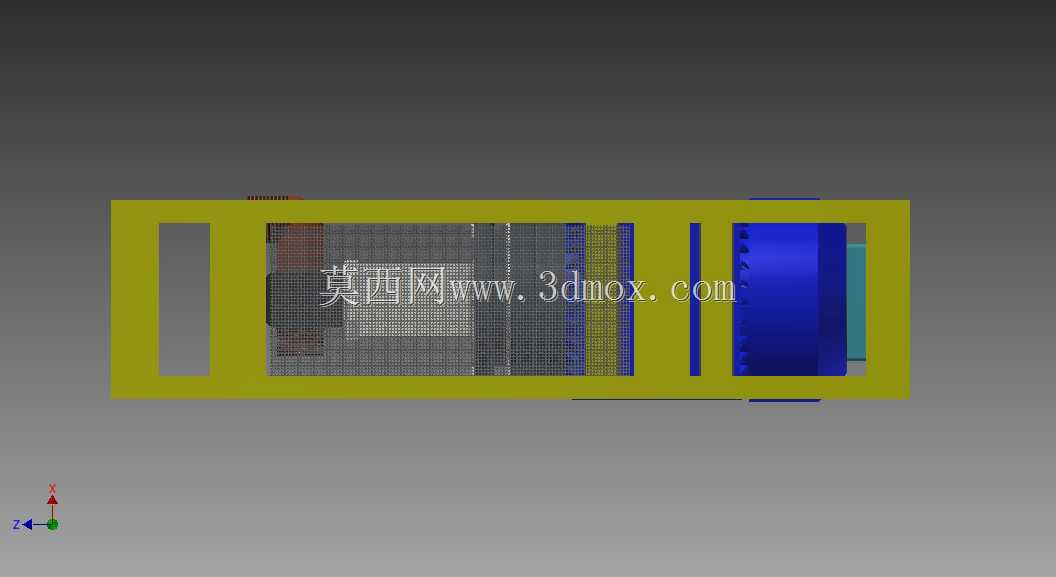

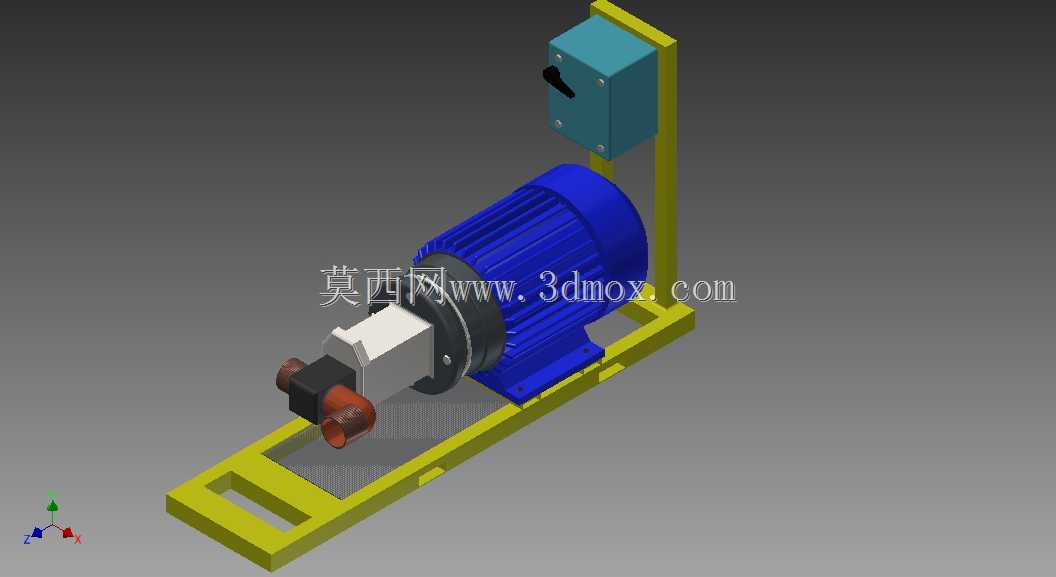

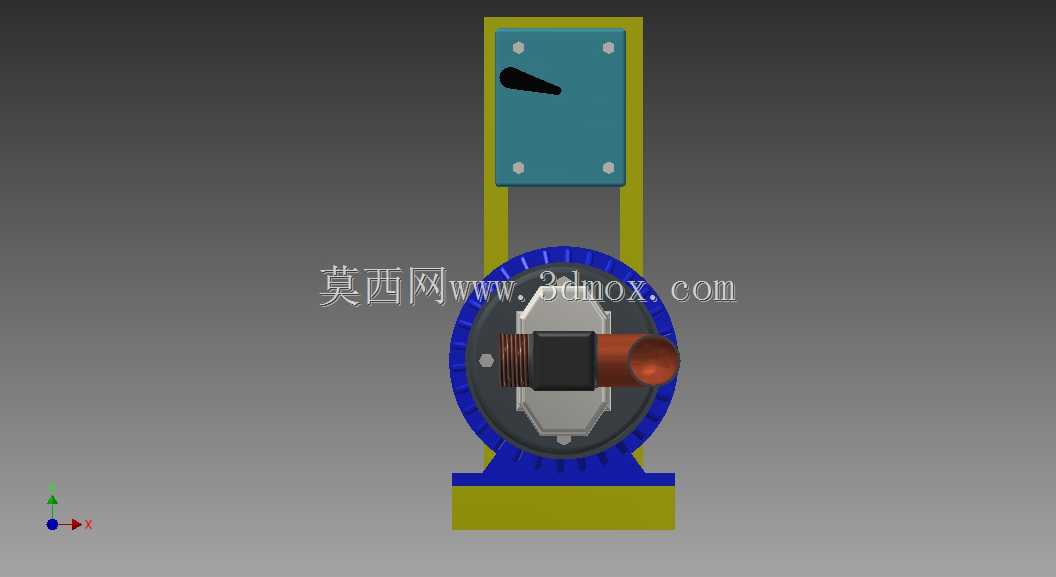

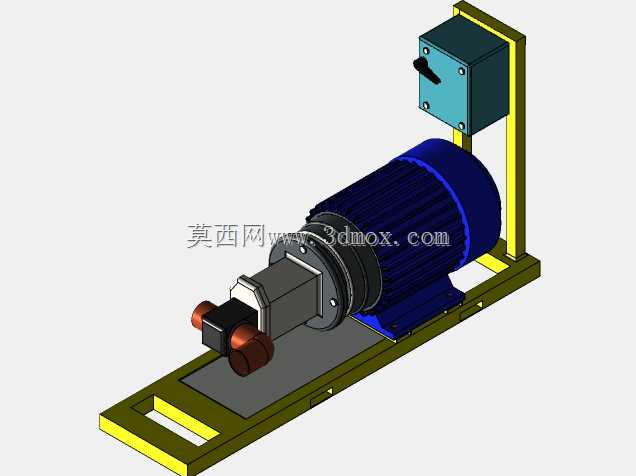

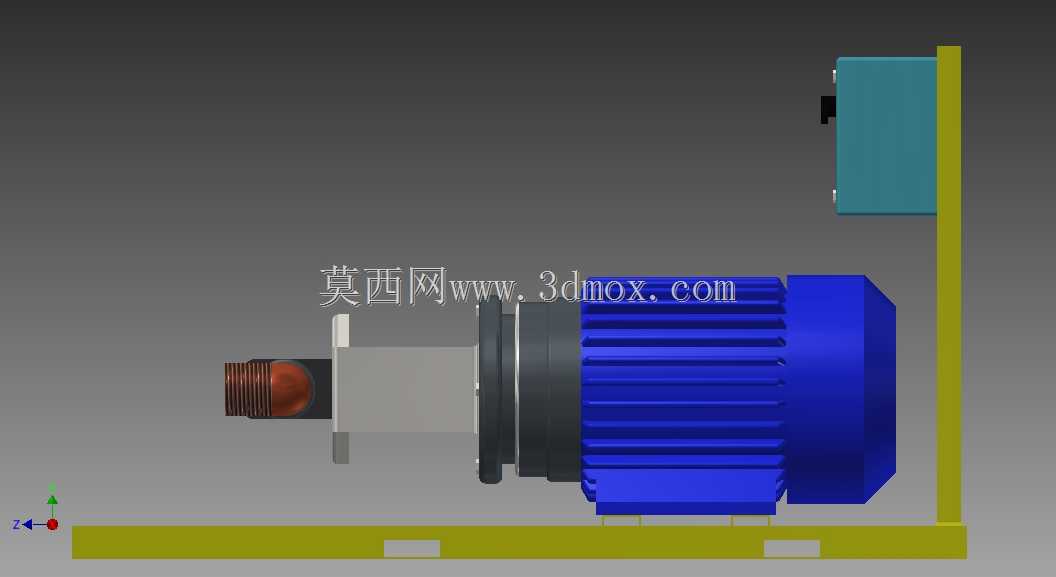

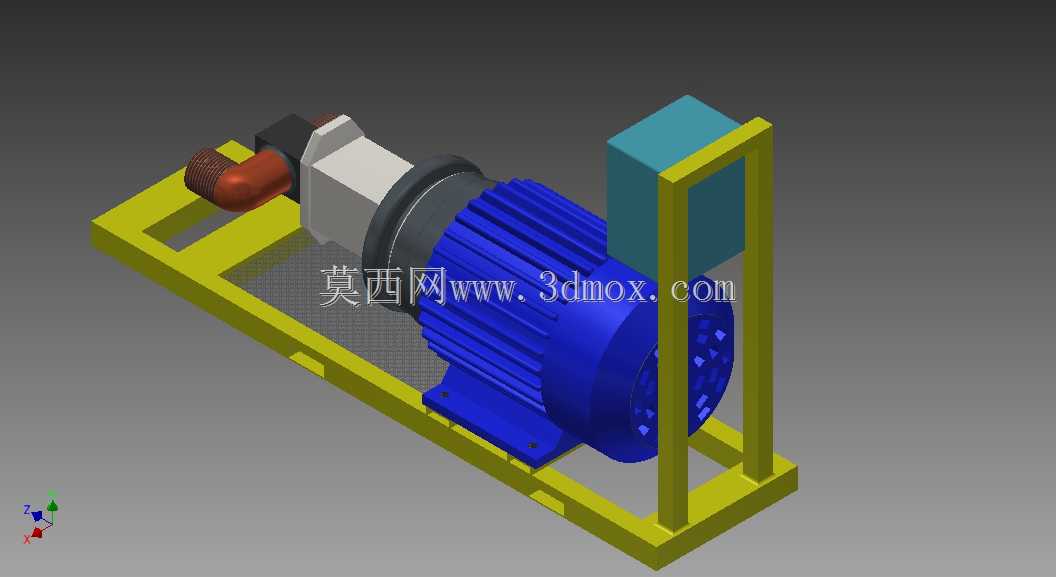

在工业流体循环系统的现场布置中，这类集成式泵组往往是中小型闭式循环回路的核心动力单元，常见于恒温冷却系统、小型工艺介质循环回路、设备配套水冷单元等场景，不需要现场复杂的管路对接与动力布线，整体撬装的形式能大幅缩短现场安装的调试周期。从结构设计逻辑来看，该泵组采用卧式直联的布局，将驱动电机与泵头直接通过联轴器对接，省去了中间传动的皮带轮或者减速机构，既压缩了整体的轴向安装尺寸，也减少了传动环节的功率损耗，20千瓦的额定功率配置，能够匹配常规中小流量、中等扬程的循环输送需求，应对常规工业场景下的清水、低粘度工艺介质循环完全足够。泵组的支撑底座采用框架式型钢焊接结构，底座预留了长条形安装调节孔，既可以在安装时调整电机与泵头的同轴度，抵消加工与装配带来的位置偏差，也方便后期运维时拆解更换易损件，不需要整体撬动整个泵组移位。底座延伸段的支架用来固定电气控制盒，控制盒集成了本地启停操作开关与基础的电气保护元件，不需要额外在现场就近布置独立的操作柱，操作人员在泵组旁就能完成启停操作，也方便日常巡检时快速查看设备供电状态。从安装边界来看，整体结构的重心落在底座框架的几何中心附近，底部的安装孔位间距适配常规的混凝土基础预埋螺栓规格，不需要做特殊的基础加固，只要基础平面的水平度满足常规设备安装要求，就能保证运行时的振动值控制在合理区间。泵头的进出液接口采用径向布置的形式，接口朝向统一，现场对接管路时不需要额外做弯头变向，能减少管路的沿程阻力损失，也方便后期做密封维护。设计时特意将电机的散热筋朝向外侧，保证运行时冷却空气能够顺畅流过散热表面，不会因为旁边的控制盒或者支架遮挡风道，避免电机长时间运行出现过热问题。联轴器位置预留了足够的手指操作空间，后期更换联轴器弹性块的时候，不需要拆解电机或者泵头的连接螺栓，就能完成易损件的更换，降低运维的工作量。
