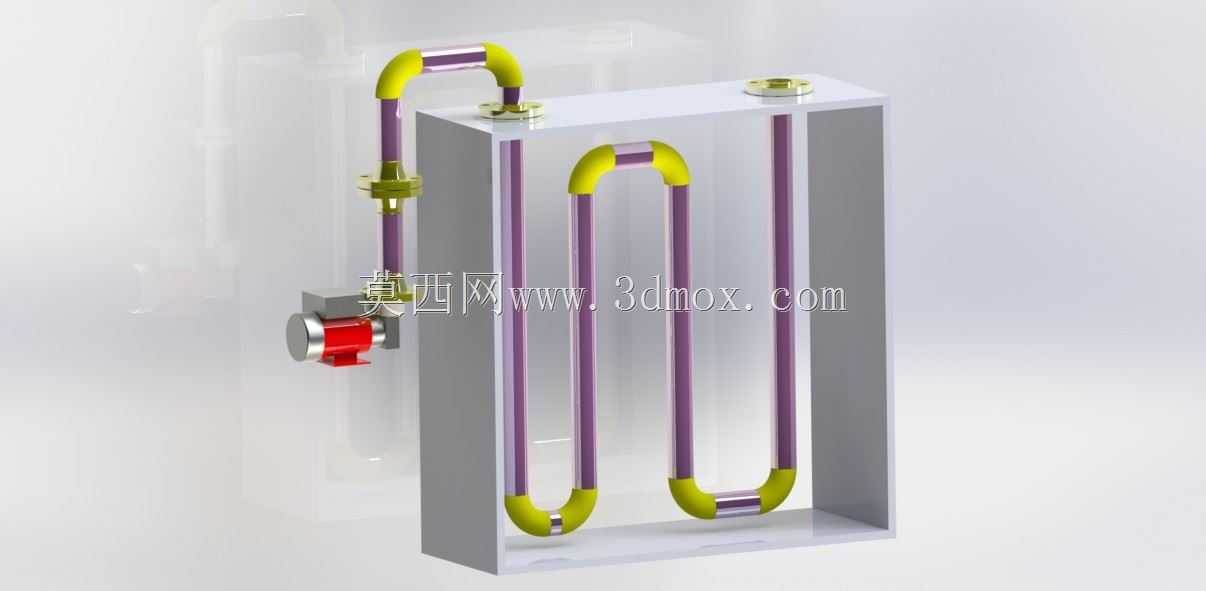

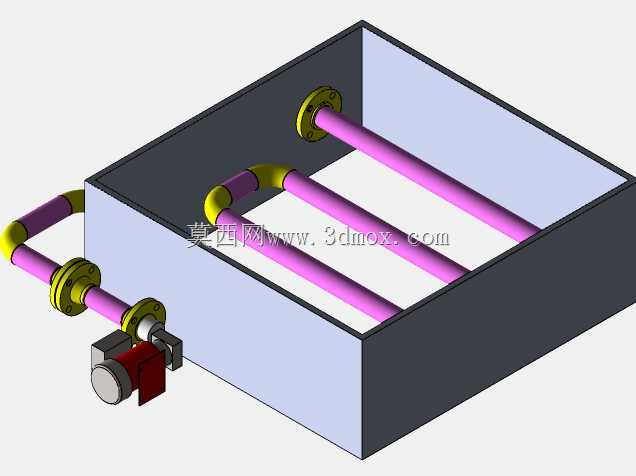

沉浸式U型管简易换热装置结构设计

在小型实验台温控、小型化工支路介质调温、民用暖通辅助换热这类对安装空间有严格限制的场景里，这类紧凑型U型管换热结构的适配性远高于常规列管换热器。从实际使用逻辑来看，该装置核心是通过壳程与管程的介质逆向流动完成热量传递，U型弯的管路设计省去了传统列管换热器一端的管板固定结构，单块管板即可完成全部管束的定位，既压缩了设备整体轴向长度，也能抵消管路因介质温度变化产生的热胀冷缩应力，避免温差较大工况下出现管束拉裂、焊缝渗漏的问题。设计阶段首先要明确安装边界，整体采用立式矩形壳体结构，壳体侧边预留的法兰接口可直接对接现场工艺管路，顶部预留的排气接口能在设备初次投用、介质充注时快速排净壳程内积存的空气，避免气阻导致换热效率大幅下降；管束采用多组并联U型紫铜管排布，紫铜材质的高导热系数能有效降低管壁热阻，管端与管板采用胀接加密封焊的连接形式，相比单纯胀接的结构，在低压小流量工况下的密封可靠性更有保障。壳体外侧的连接管路做了90度弯管过渡，弯头处采用卡套式接头连接，后期维护时可单独拆卸单根管束做除垢、更换，不需要整体拆解壳体，能大幅降低现场运维的工作量。从安装适配性来看，该结构没有额外的外置支撑附件，壳体底部可直接固定在预制的安装支架上，整体占用的横向安装空间不足同换热功率常规列管换热器的三分之二，适合嵌入到集成式温控模组、小型实验装置的内部预留空间中。实际选型匹配时，可根据两侧介质的流量、换热温差调整U型管的排布数量与单管长度，管程走需要升温或降温的目标介质，壳程走加热或冷却的载热介质，壳程内部没有额外的折流板结构，流道阻力更小，适合小流量、低压损要求的换热回路，比如实验室小型反应釜的夹套水温控制、小型液压站的油温冷却支路都能直接适配。建模过程中对管束的弯管半径做了统一规范，避免弯管处出现截面变形导致流道通径缩小，管端与管板的配合公差按照中低压换热设备的密封要求设定，装配后管束与壳体之间预留均匀的流道间隙，保证壳程介质能均匀冲刷所有管束外壁，避免出现局部流动死区导致换热效率不均、局部结垢过快的问题。
