直插式小型功率继电器结构设计

这类直插式小型功率继电器，在低压控制回路里的应用覆盖范围极广，从工控板卡的信号转接、小功率负载通断，到家电控制板的回路切换、电源模块的输出控制，都能见到同规格产品的身影。不同于大电流接触器的强电分断定位，这类小型继电器的核心作用，是用小电流控制信号实现对后端负载回路的电气隔离与通断控制，避免控制端弱电信号直接接触负载回路，既降低控制回路的干扰风险，也能给前端控制芯片提供足够的电气安全防护。

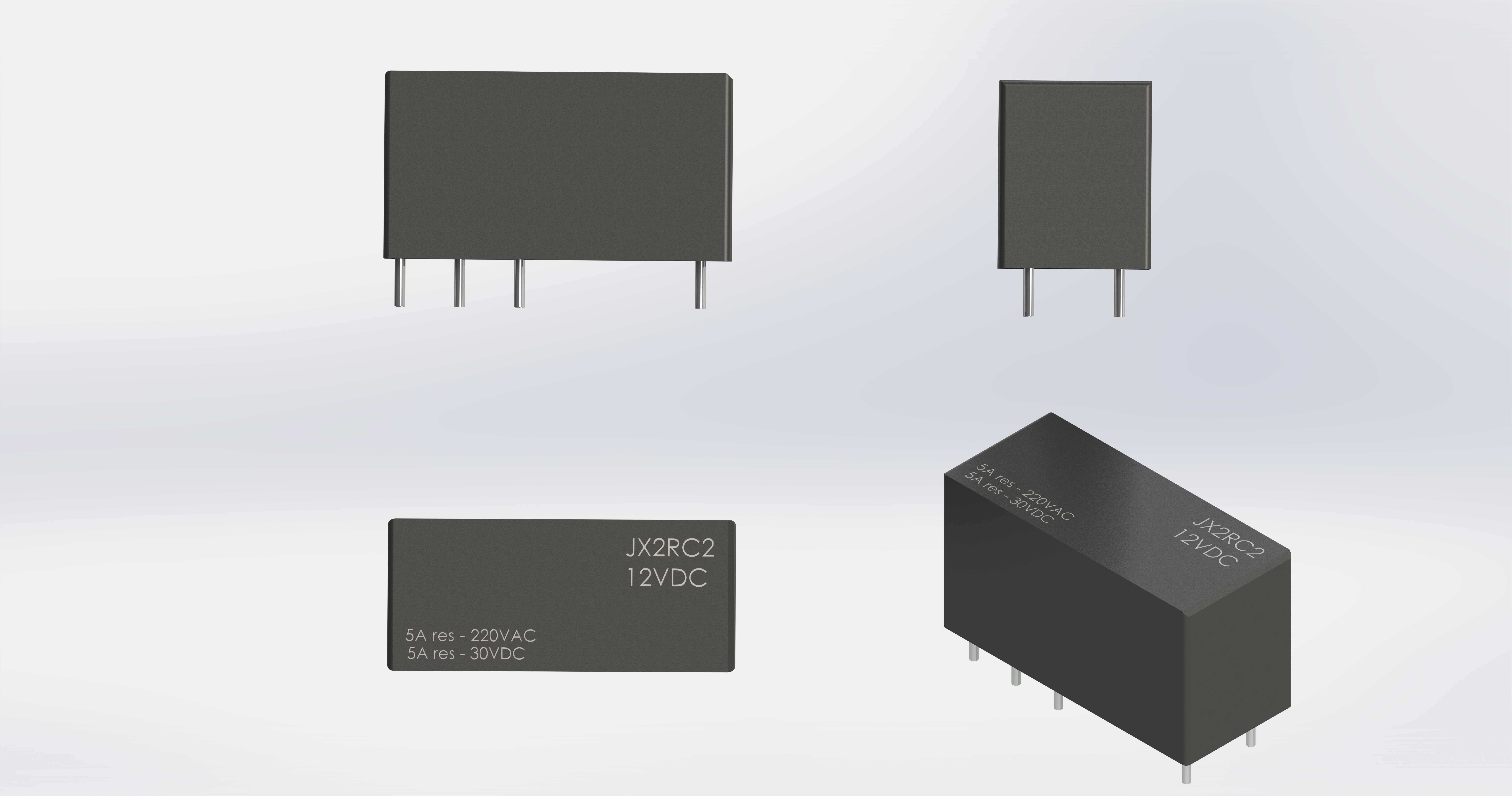

从结构设计来看，这款继电器采用标准塑封外壳，整体为方正立方体造型，外壳表面做了哑光磨砂处理，既可以标注线圈电压、触点负载等核心参数，也能在批量焊接过程中避免外壳与吸嘴、料道产生过度粘连。引脚采用直插式排布，不同引脚间距严格对应通用PCB板的孔位设计标准，在布局时不需要额外调整焊盘间距，能直接适配市面上多数通用控制板的安装孔位，不管是手工焊接还是波峰焊批量生产，都能保证引脚与焊盘的对位精度，减少虚焊、偏位的生产不良。

设计过程中需要重点考量的边界尺寸，首先是本体的高度限制，在板卡堆叠安装的场景下，继电器本体高度不能超出板卡间的预留间隙，这款产品的本体高度控制在常规直插元件的高度区间内，不会与上层板卡的元件产生干涉；其次是引脚的伸出长度，引脚伸出塑壳底部的长度既要保证穿过PCB板后有足够的上锡长度，也不能过长导致焊接后引脚尖端触碰其他走线或元件。另外，塑壳的边角做了小尺寸倒角处理，在自动化插件作业时，倒角结构可以引导元件顺利进入插件机的定位料道，减少卡料、掉件的概率。

触点部分的结构设计藏在塑壳内部，这类12V线圈规格的继电器，触点通常采用合金材质，能承受常规小功率交流、直流负载的通断冲击，线圈部分的功耗控制在较低水平，长时间通电工作时不会出现过度温升，避免影响周边元件的工作稳定性。在实际选型应用时，工程师只需要确认线圈驱动电压、触点额定负载电流、引脚排布三个核心参数，就能直接替换同规格的其他品牌产品，不需要重新调整PCB布局，大幅缩短板卡的开发验证周期。在安装布局时还要注意，继电器的安装位置要尽量远离板卡上的发热元件，避免长期高温环境加速塑壳老化、触点氧化，同时要给继电器本体预留足够的散热空间，保证多次通断动作后的热量能及时散出，提升元件的整体使用寿命。
