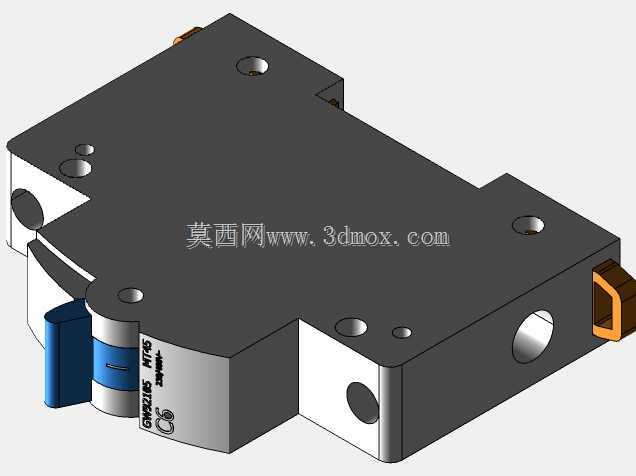

小型导轨式C6微型断路器结构设计

这款单极微型断路器主要面向民用住宅终端配电、小型工业设备末端回路的过载与短路防护场景，日常在照明回路、普通插座回路、小功率工控设备供电支路中承担通断与故障保护作用，当回路中出现超过额定载流的过载工况时，内部双金属片受热形变触发脱扣机构切断电路，避免线路长期过热引发绝缘老化；当出现短路大电流时，电磁脱扣单元瞬时动作，在毫秒级时间内分断回路，将故障影响限制在最小范围。从结构设计逻辑来看，整体外壳采用阻燃热固性塑料模压成型，壳体拼接处设计有定位卡扣与螺丝固定柱，既保证装配时的对位精度，也能在分断短路电流产生的内部电弧压力下保持壳体结构强度，避免碎裂飞弧。进出线端的接线端子采用压线框式结构，适配1.5-6平方毫米的铜芯导线，端子旁设计有防误插挡板，避免接线时导线误入机构腔室引发卡滞。产品侧面预留标准35mm导轨安装卡扣，卡扣处设计有弹性解锁拨片，安装时只需将断路器上端卡入导轨上沿，向下按压即可完成固定，拆卸时用螺丝刀撬动拨片即可快速取下，无需额外紧固件，适配行业通用的DIN导轨安装规范，可直接与同规格的隔离开关、漏电附件、浪涌保护器拼接组装在配电箱内。操作手柄位于产品正面，采用蓝灰分色标识分合闸状态，手柄操作力设计在5-20N区间，既避免日常误碰导致的误分闸，也能保证操作人员手动分合时的操作手感，手柄与壳体之间设计有防尘密封裙边，减少配电箱内积尘进入机构腔室引发的卡滞故障。产品侧面的拼接槽位设计有统一的联锁接口，可与漏电保护附件直接拼接组成漏电保护断路器，无需额外改模，拓展性较强。灭弧室区域的排气口设计在产品下端，分断时产生的电弧高温气体从下端排出，避免对配电箱内上方排布的母线产生灼烧，排气口处设置有金属灭弧栅片固定槽，多片栅片可将长电弧切割为多段短弧，快速提升电弧电压实现熄弧，保证分断过程的安全性。整体宽度控制在18mm的单极模数尺寸，高度与深度完全匹配常规终端配电箱的安装空间，不会出现箱门无法闭合、相邻元件干涉的问题，接线端子的螺丝位置与同规格主流产品保持一致，替换旧有断路器时无需重新调整导线长度，可直接完成替换安装。
