摩托车发动机离合器侧密封端盖结构

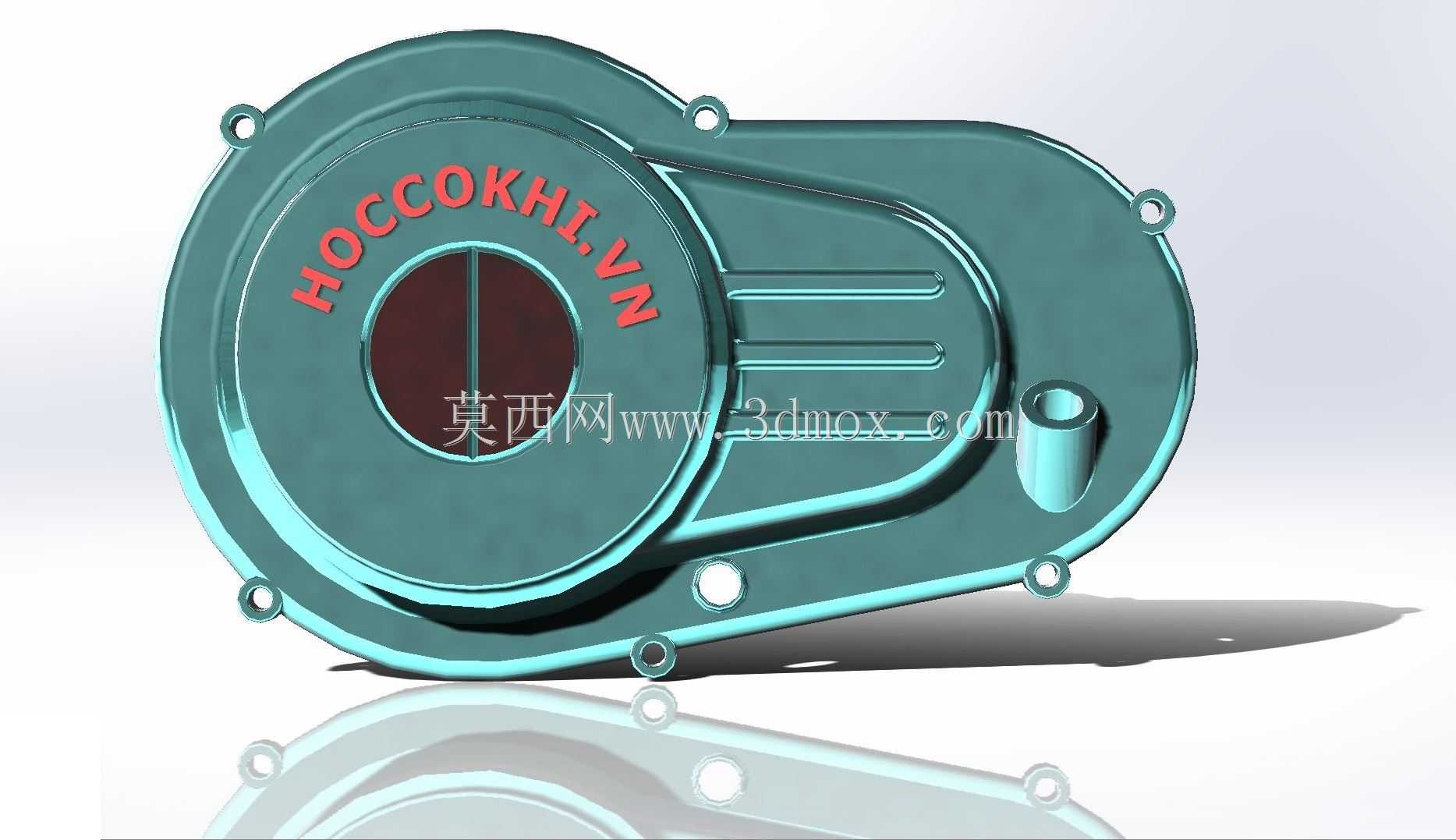

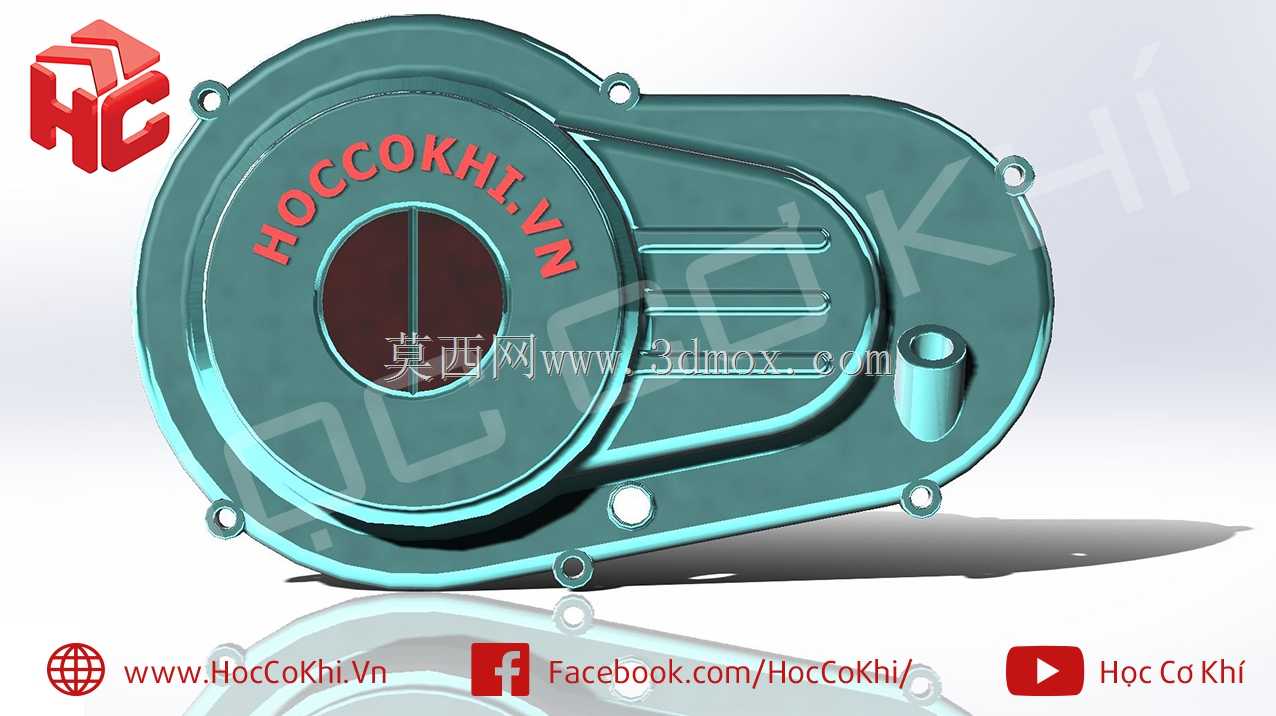

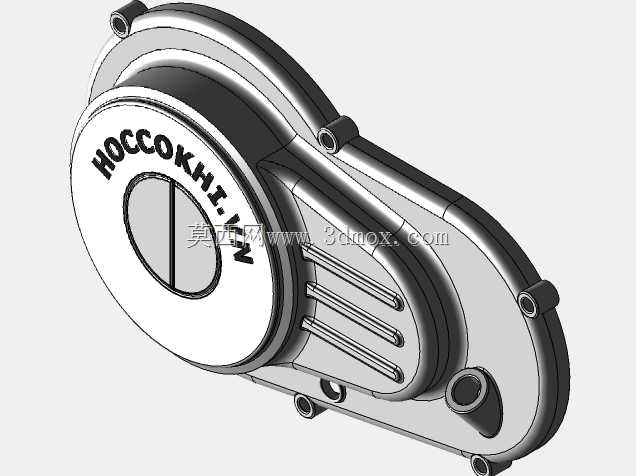

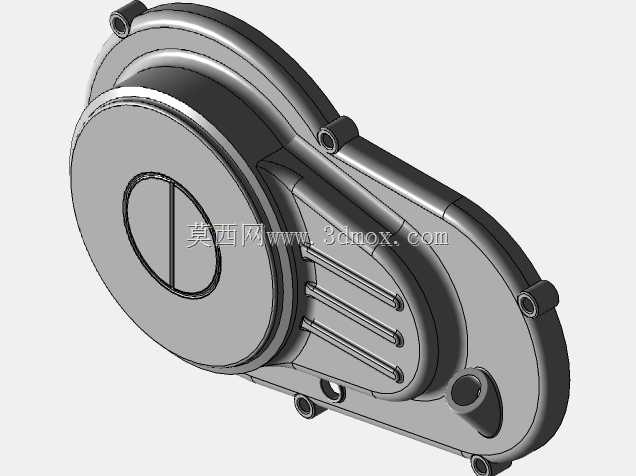

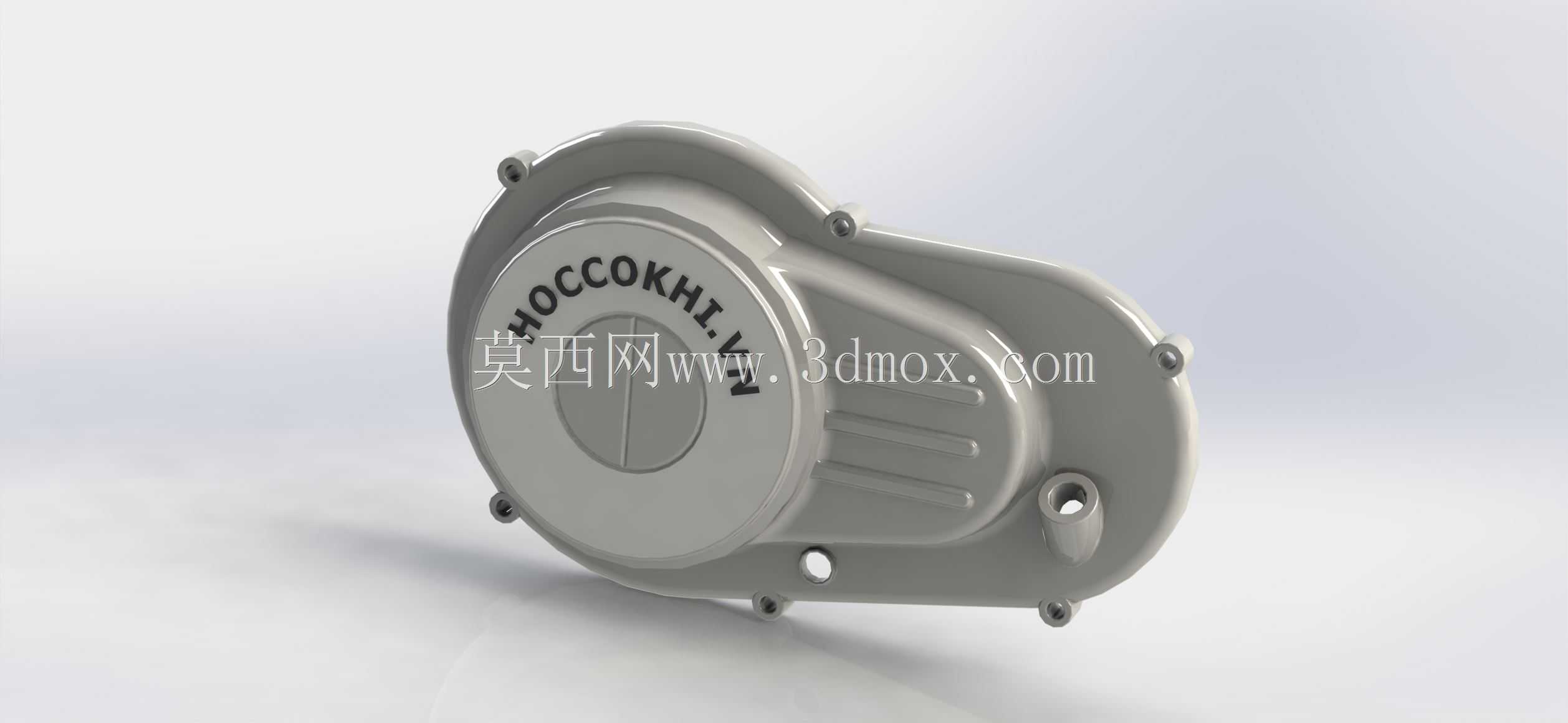

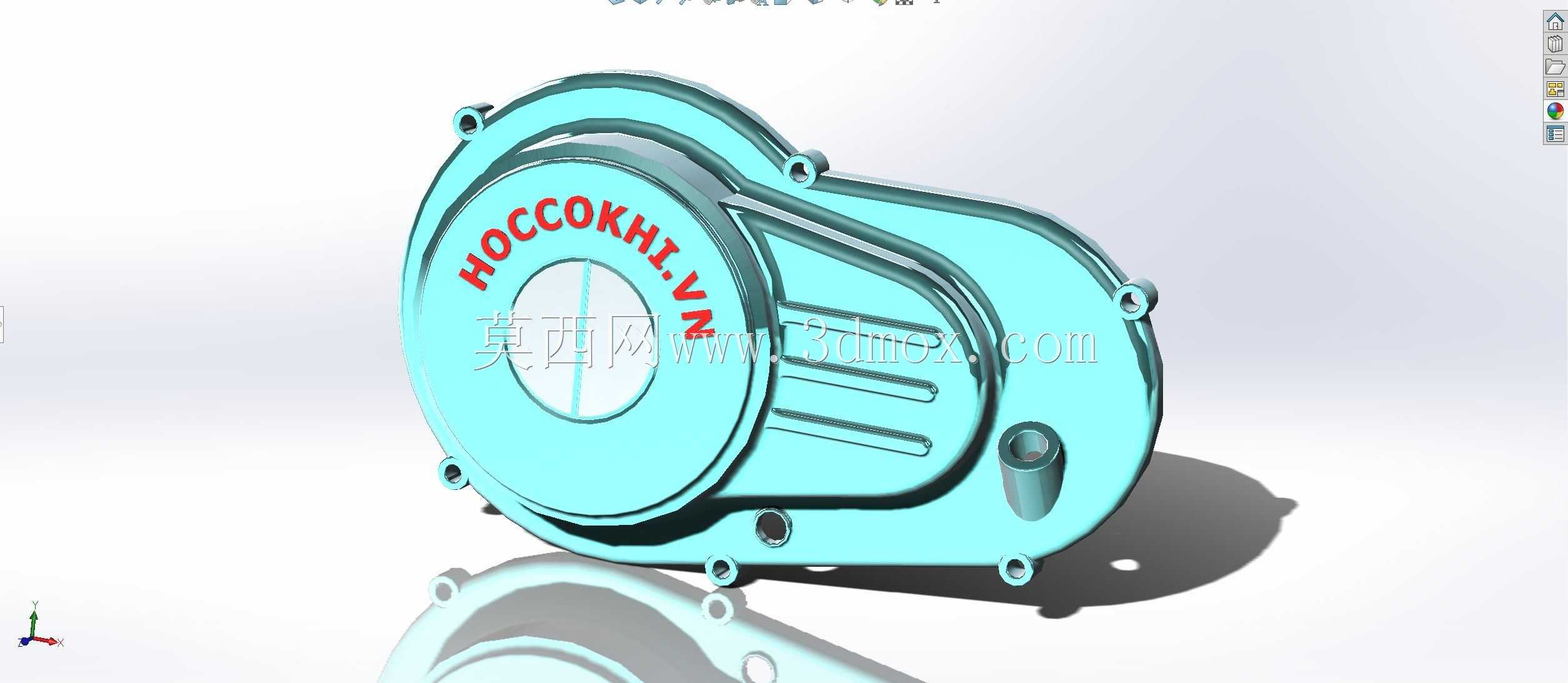

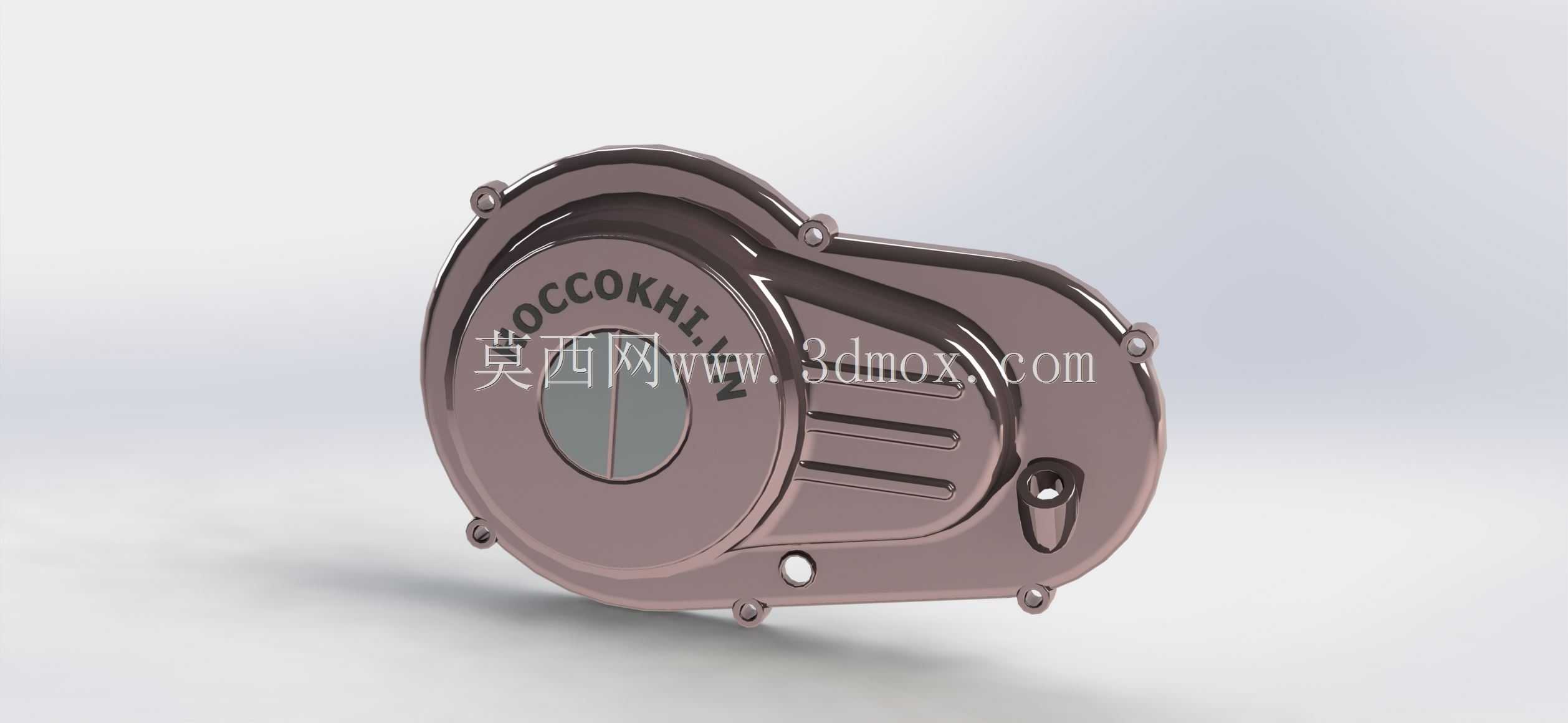

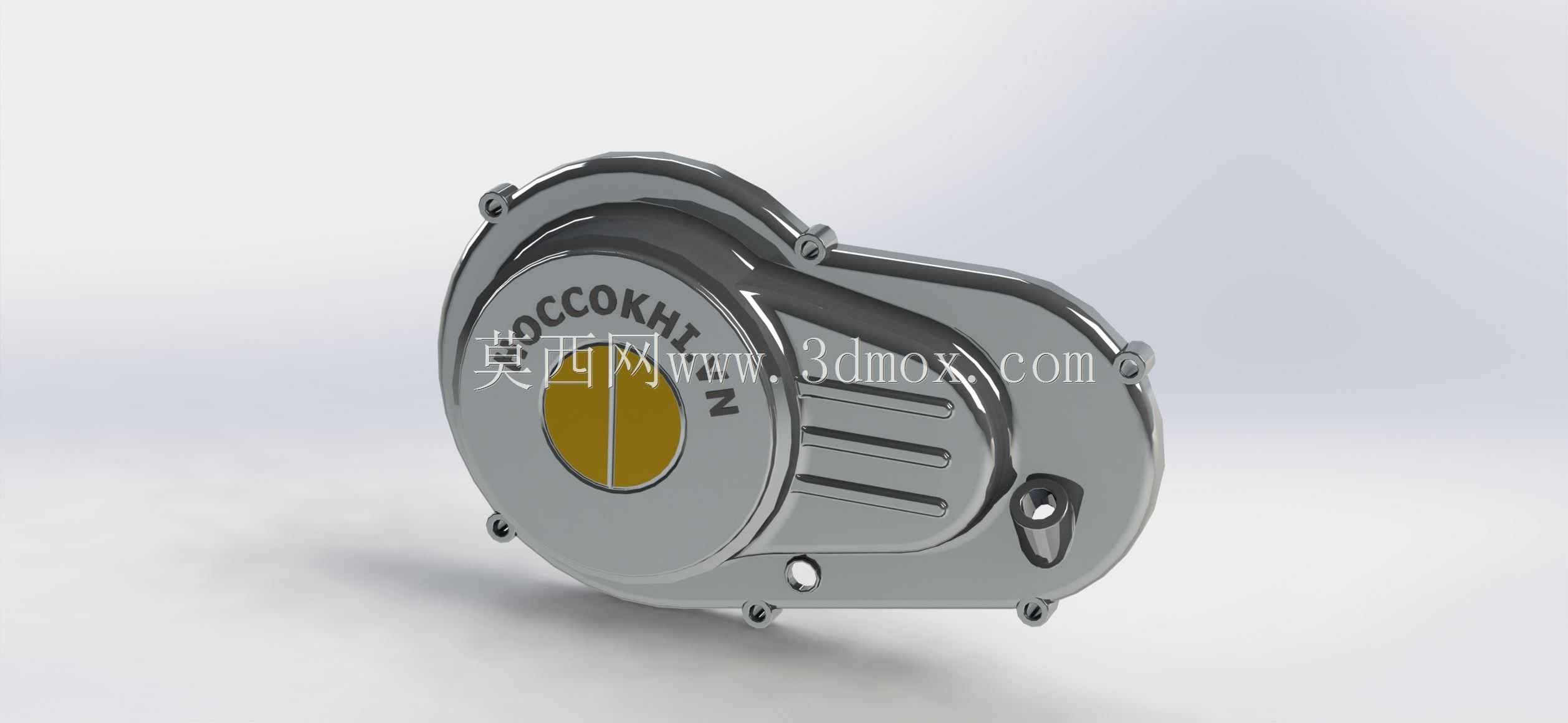

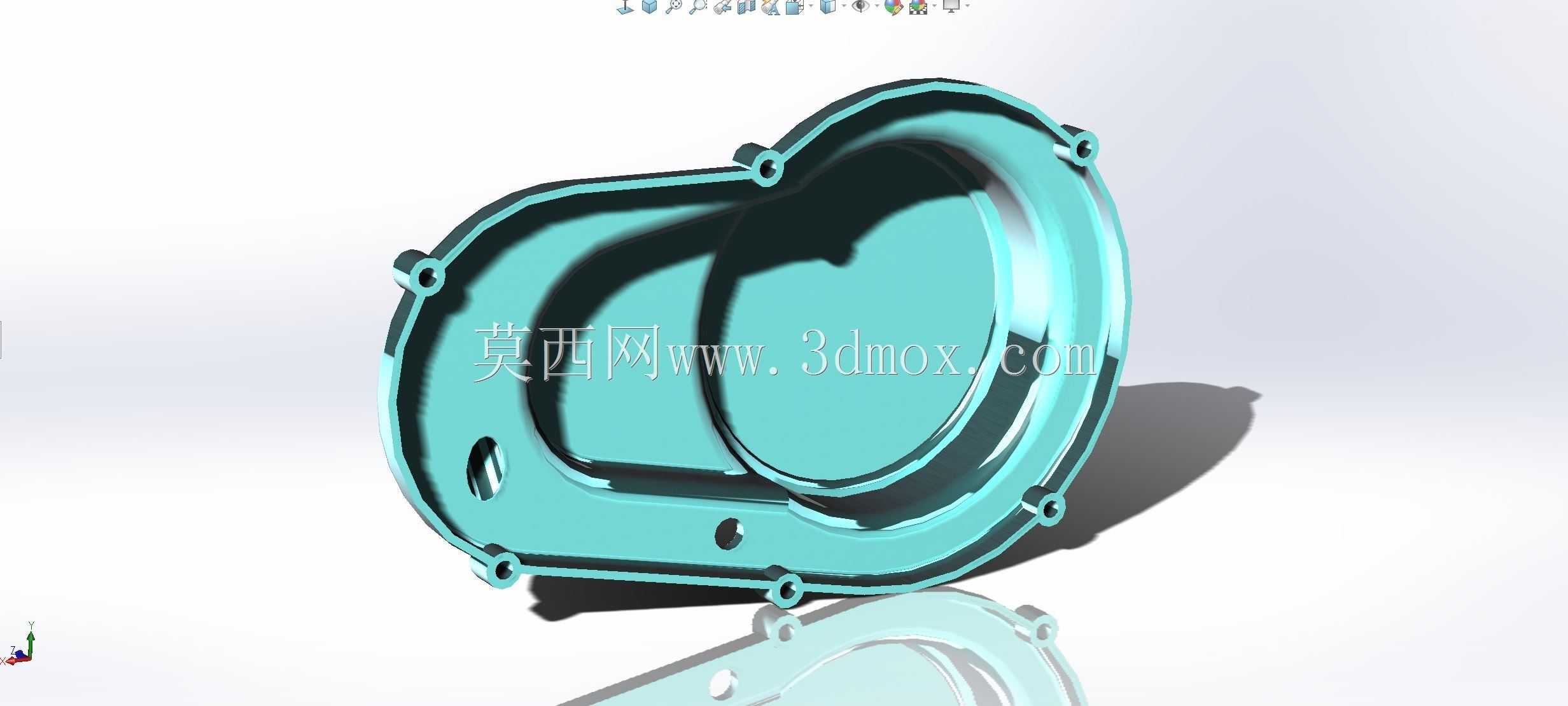

这款离合器端盖主要适配小排量卧式单缸动力单元，常见于跨骑式摩托车、轻便代步机动车以及小型通用动力机组的离合器腔外侧封装，核心作用是封闭离合器总成的安装腔体，阻挡外界泥沙、水汽侵入腔体内摩擦片、压盘等核心部件，同时留存腔体内的润滑介质，避免运转过程中润滑油飞溅泄漏，保障离合器接合、分离动作的稳定运行。从结构设计来看，端盖整体采用不规则异形轮廓，完全贴合离合器腔体的外侧安装面，周向均匀分布的多个安装孔位严格匹配箱体侧面对应的螺纹孔位置，孔位同轴度公差控制在0.05mm以内，装配后可实现端面完全贴合，无需额外调整即可保证密封性能。端盖中心预留的圆形开孔对应离合器分离推杆的穿出位置，孔位内侧设计有油封安装槽，可直接压装标准尺寸的骨架油封，避免推杆往复动作时出现润滑油渗漏。端盖侧面的凸起管状结构为润滑油加注口，内部加工有标准管螺纹，可直接匹配通用机油尺组件，日常维护时无需拆卸端盖即可完成润滑油位检查与补充操作。端盖表面的多道平行加强筋并非装饰结构，而是根据有限元受力分析结果布置，在不增加整体壁厚的前提下，可将端盖的整体抗形变能力提升40%以上，避免车辆发生侧倾、磕碰时端盖出现碎裂，同时能有效降低动力单元运转时端盖表面产生的共振异响。端盖内侧设计有与离合器摩擦片外圈对应的避让凹槽，深度经过精确核算，既保证摩擦片高速运转时不会与端盖内壁发生剐蹭，又能尽可能压缩腔体的冗余空间，减少润滑油的加注总量，降低动力单元运转时的润滑油搅动阻力。安装边界方面，端盖整体最大外轮廓尺寸适配对应排量动力单元的箱体宽度，安装后突出箱体表面的高度经过严格控制，不会与车辆侧盖、脚踏支架等外围部件发生干涉，所有安装孔位均设计有沉头结构，装配后固定螺栓头部完全沉入沉孔内，不会出现突出剐蹭的问题。端盖的壁厚采用渐变设计，安装贴合面位置壁厚稍大，保证密封面的压紧强度，非配合面位置适当减小壁厚，在保证结构强度的前提下尽可能降低零件自重，符合动力单元轻量化的设计趋势。
