二十四块光伏板阵列支撑发电装置

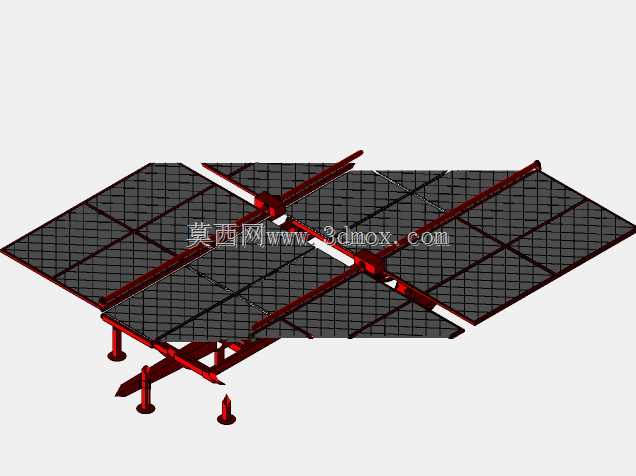

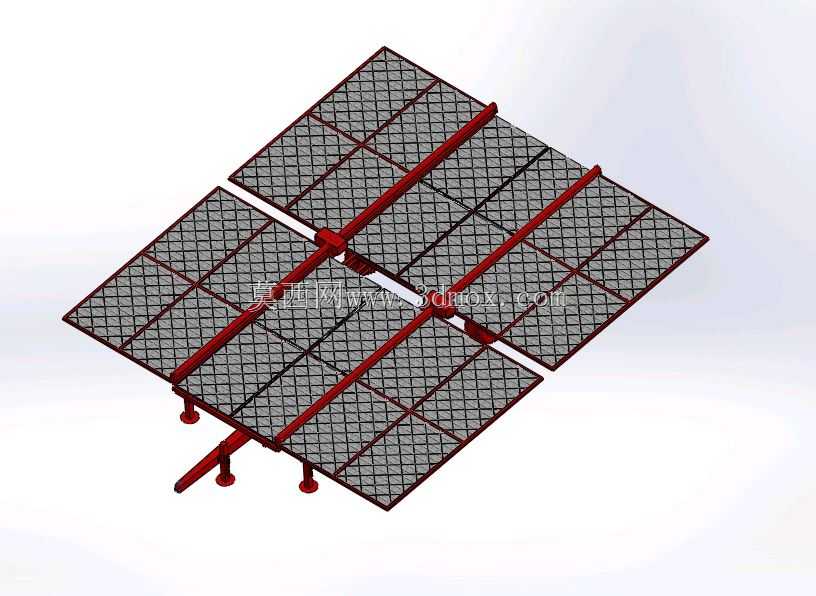

这套光伏支撑阵列主要面向分布式并网发电、离网独立供电场景设计，可适配工商业厂房屋顶、开阔地面场站、偏远地区独立供电站点等多种安装环境，核心作用是通过固定多块光伏组件，将太阳辐射能转化为直流电能，配套后续逆变、储能设备即可完成电能输出或存储。整套装置采用对称式双列排布结构，共设置24块标准光伏组件的安装位，组件沿纵向主梁分四排布置，每排6块组件，相邻组件间预留均匀的散热间隙，避免组件工作时积热导致发电效率衰减。支撑结构采用主次梁分层承载的设计思路，两根纵向红色主梁作为核心承力构件，沿阵列倾斜方向贯通布置，主梁下方设置多根横向次梁，次梁上预留标准组件安装孔位，可直接适配常规边框光伏组件的压块固定需求，无需额外打孔改造。底部支撑采用三点式立柱承载，前端单根立柱配合斜向撑杆，后端两根立柱垂直布置，可根据安装场地的纬度调整整体倾斜角度，保证组件表面获得最优的太阳辐射入射角。从安装边界来看，整套阵列展开后整体呈矩形布局，组件倾斜面与水平面形成固定倾角，底部立柱的安装 footprint 可适配常规混凝土基础、配重块基础两种安装形式，无需复杂的地基施工，在屋顶安装时可有效降低屋面荷载。设计过程中重点考虑了风载、雪载的受力传递路径，主梁与立柱的连接节点采用加强结构，可抵御常规地区的大风、积雪荷载，避免极端天气下结构变形或组件脱落。组件排布时特意避开了前后排的阴影遮挡区间，在冬至日太阳高度角最低的时段，前排组件也不会对后排组件造成阴影遮挡，保证全天发电时长的最大化。支撑构件的截面选型经过受力校核，在满足承载强度的前提下尽可能降低自身重量，减少材料用量的同时降低运输与安装成本，所有外露构件均做防腐处理，可适应户外长期暴晒、雨淋的使用环境，整套结构的安装逻辑采用模块化拼接，单根构件重量控制在人工可搬运范围内，无需大型吊装设备即可完成现场组装，适合小规模分布式光伏项目的快速部署。
