多缸星型双径向动力装置结构设计

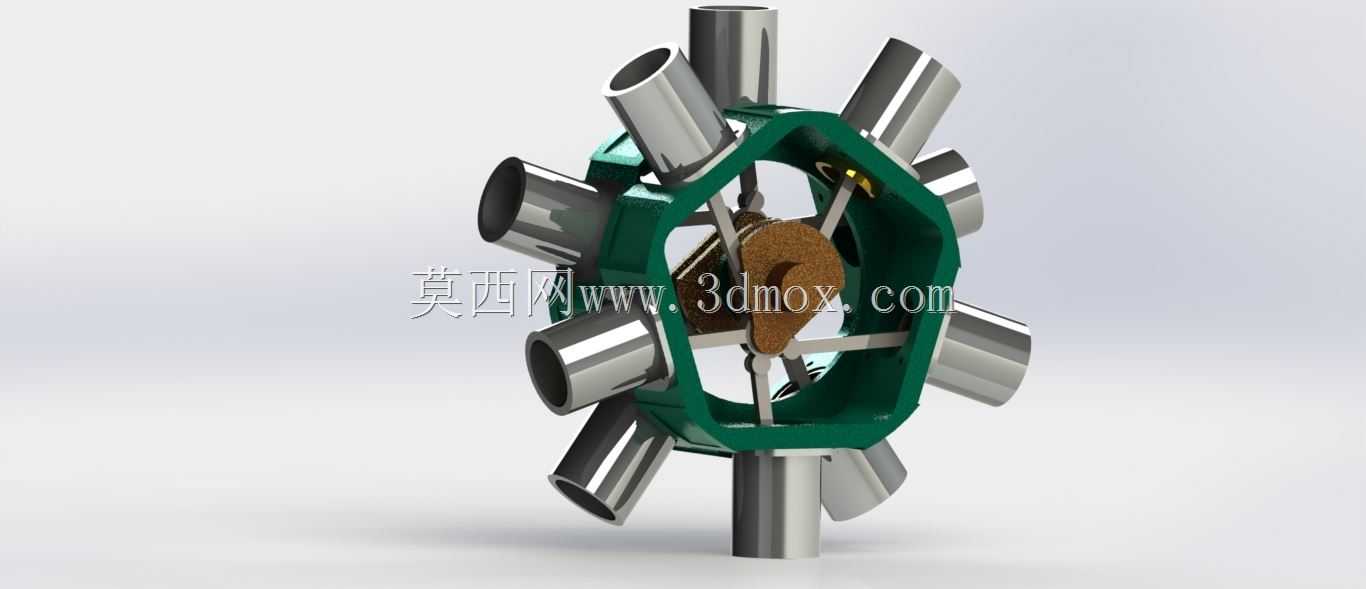

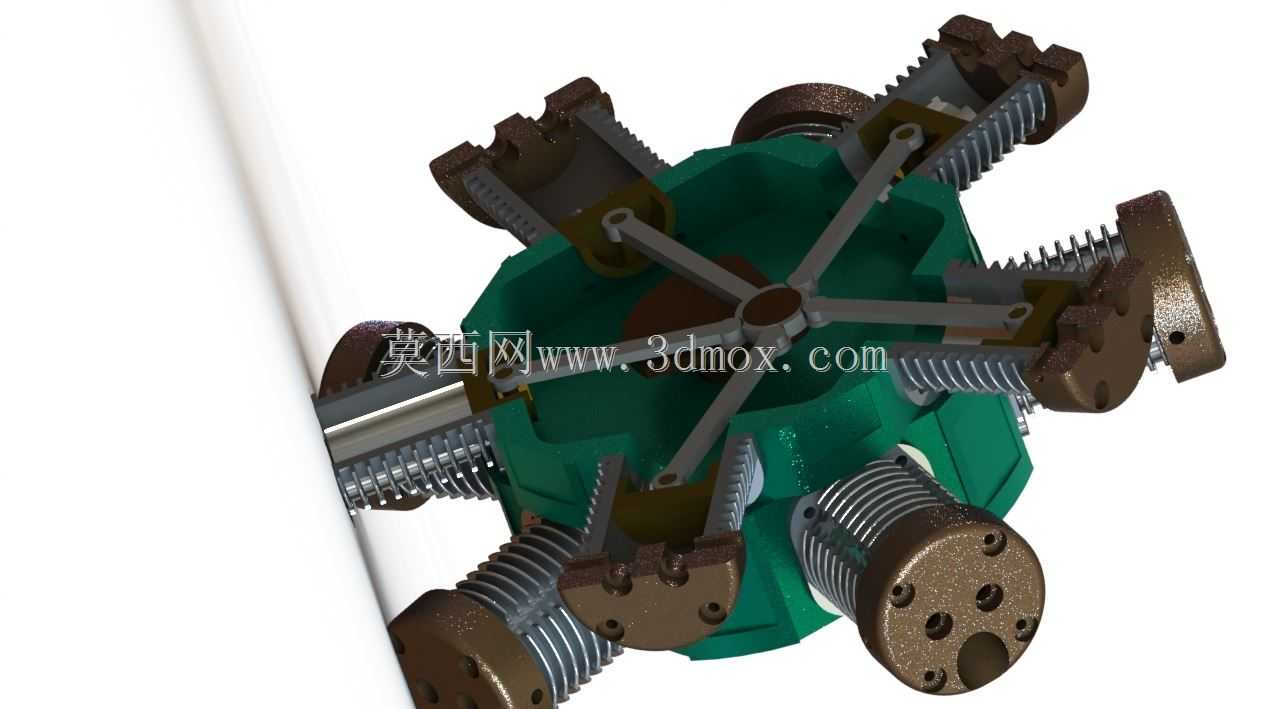

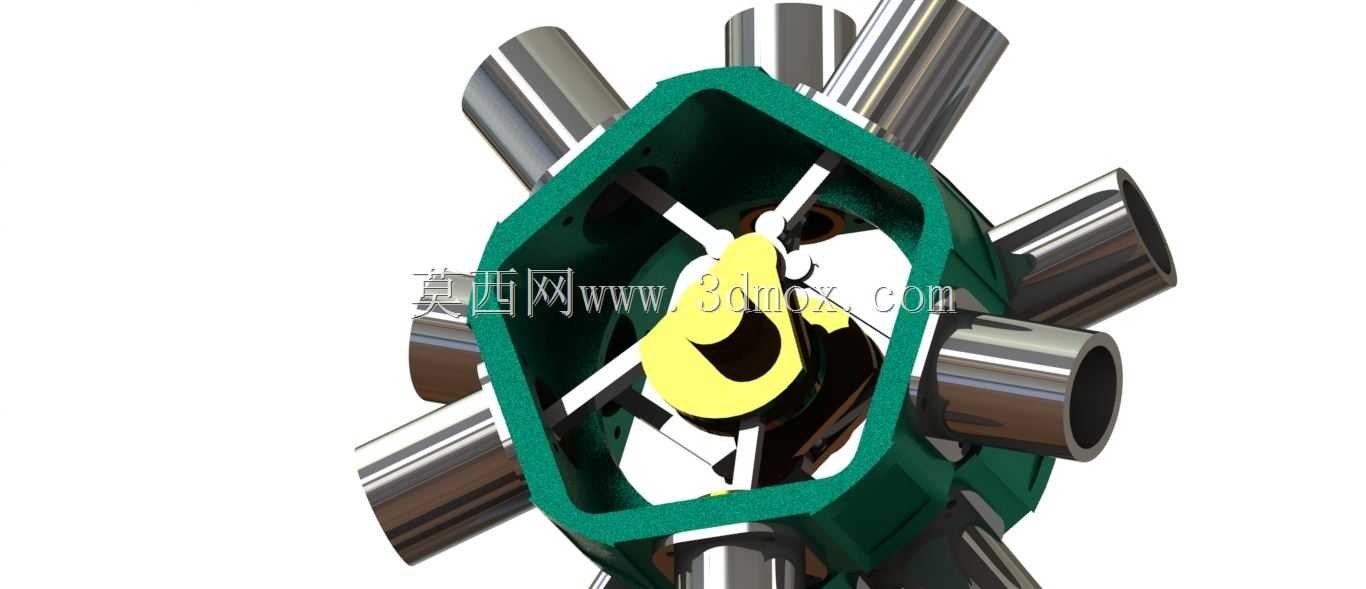

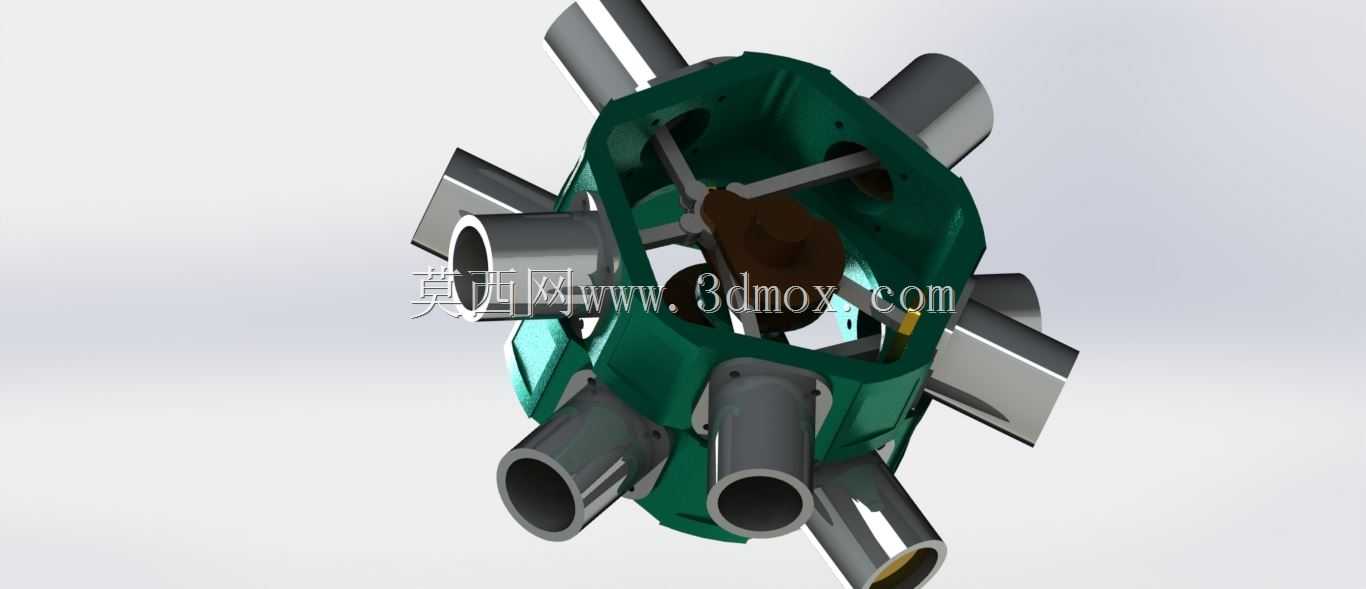

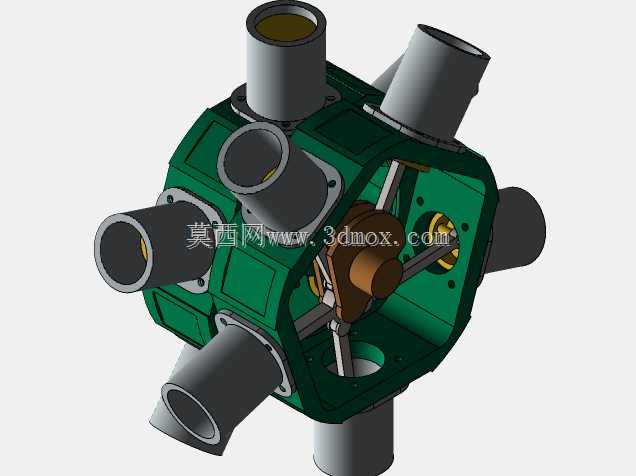

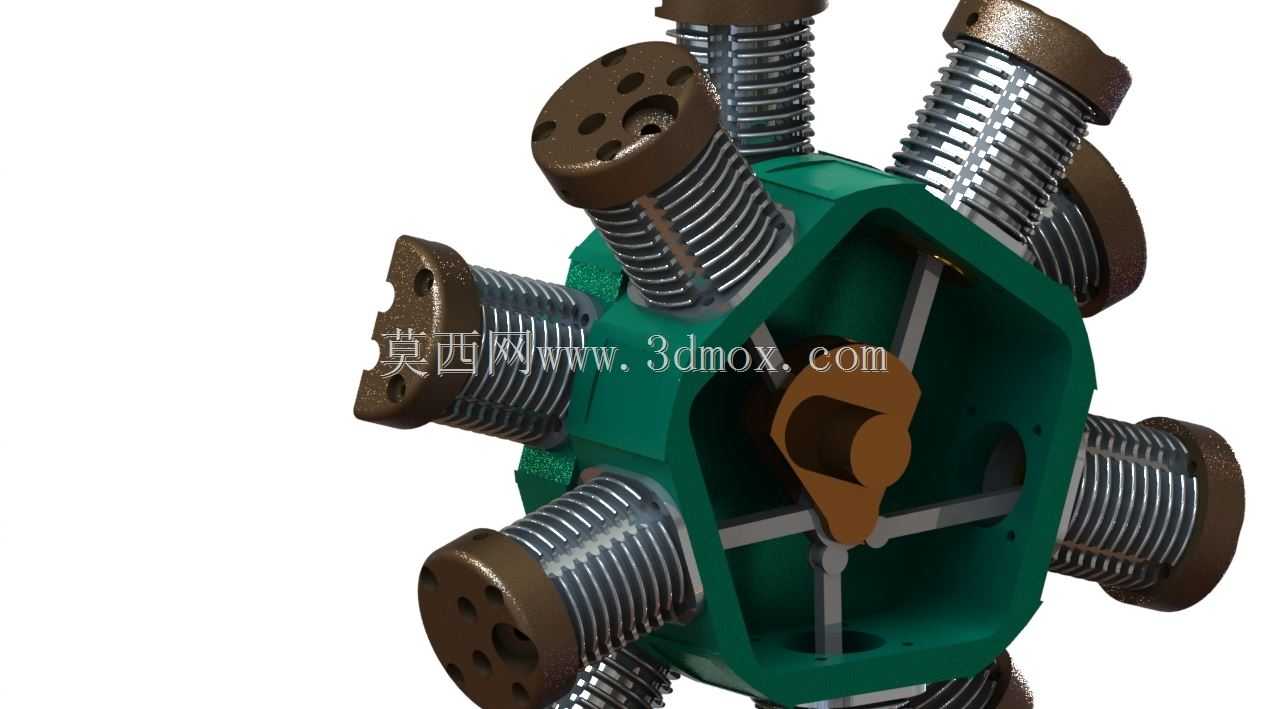

这类多缸径向排布的星型动力结构，早年广泛应用在轻型通航飞机、小型无人旋翼机的动力段，部分小型农用作业机械、应急移动泵站的动力源也会采用这类布局，核心优势是同排量下整机轴向尺寸更短，不需要复杂的V型或者直列缸体排布的额外支撑结构，曲轴受力更均匀，单圈做功行程的重叠度更高，动力输出的平顺性比同缸数直列结构更有优势。从结构设计逻辑来看，缸体围绕中心曲轴呈放射状均匀分布，相邻缸体的夹角经过精确计算，避免活塞运动到上下止点时出现运动干涉，中心曲轴的曲柄销采用一体式偏心结构，所有连杆共同铰接在同一曲柄销上，相比多曲柄销的直列结构，曲轴的加工难度更低，整体刚性更好，高速运转时的轴系挠度更小。外壳采用分体式拼接结构，预留了各个气缸的安装定位止口，每个缸套与壳体的配合面都设计有密封槽，兼顾润滑密封与散热需求，缸体向外延伸的安装边可以直接对接散热鳍片或者排气歧管，不需要额外设计转接支架。从安装边界来看，这类结构的径向尺寸比同功率直列发动机更大，所以在设备选型适配时，需要预留足够的径向安装空间，中心输出端的法兰尺寸统一，可直接匹配螺旋桨、传动齿轮箱或者液压泵的输入接口，安装定位采用中心止口加周向螺栓的固定方式，能承受大扭矩输出时的反作用力。设计过程中需要重点考量连杆的运动轨迹避让，因为所有连杆共用一个曲柄销，不同缸位的连杆采用错位排布，主连杆直接固定在曲柄销上，其余副连杆通过铰接耳连接在主连杆的对应位置，避免相邻连杆在运动过程中出现碰擦。壳体内部的润滑油道采用环形布置，能保证各个缸位的活塞销、连杆铰接点都能得到充分润滑，不需要为每个缸单独设计长距离油道，降低了壳体的铸造加工难度。这类结构的风冷适配性极强，因为缸体全部外露在径向圆周上，飞行或者设备运转时的迎面风可以直接吹过所有缸体表面，不需要设计复杂的水冷管路、散热水箱与循环水泵，整体结构的冗余度更高，在极端工况下的故障概率更低，非常适合对动力可靠性要求高、维护条件有限的应用场景。
