航空燃气轮机动力装置三维结构设计

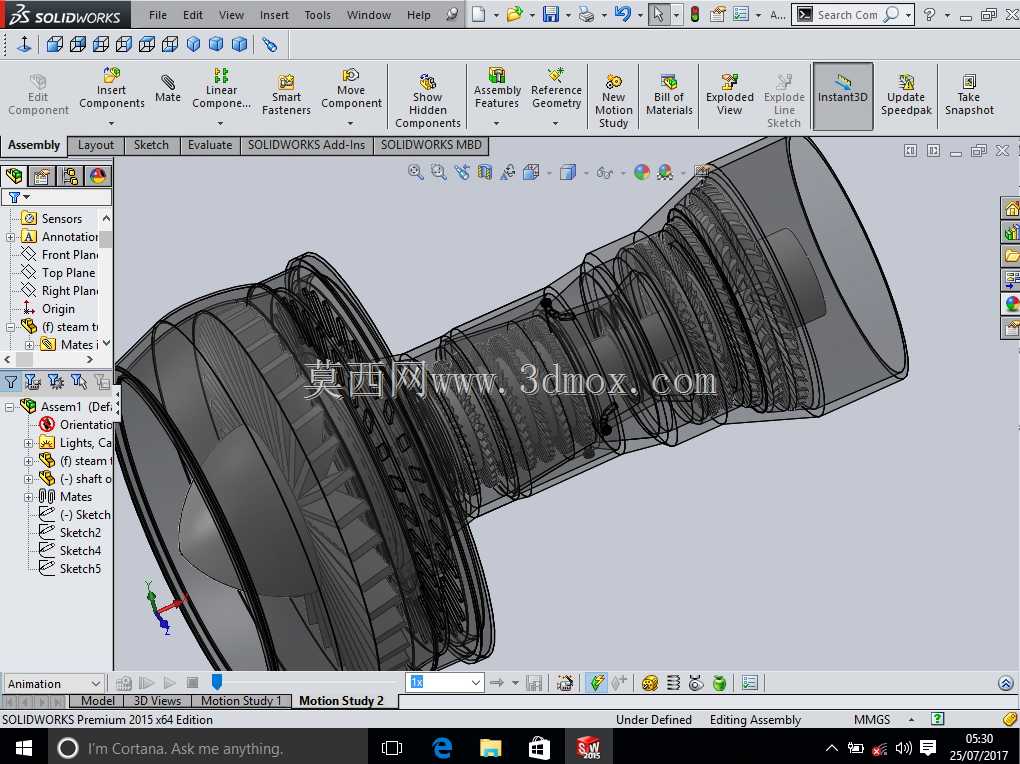

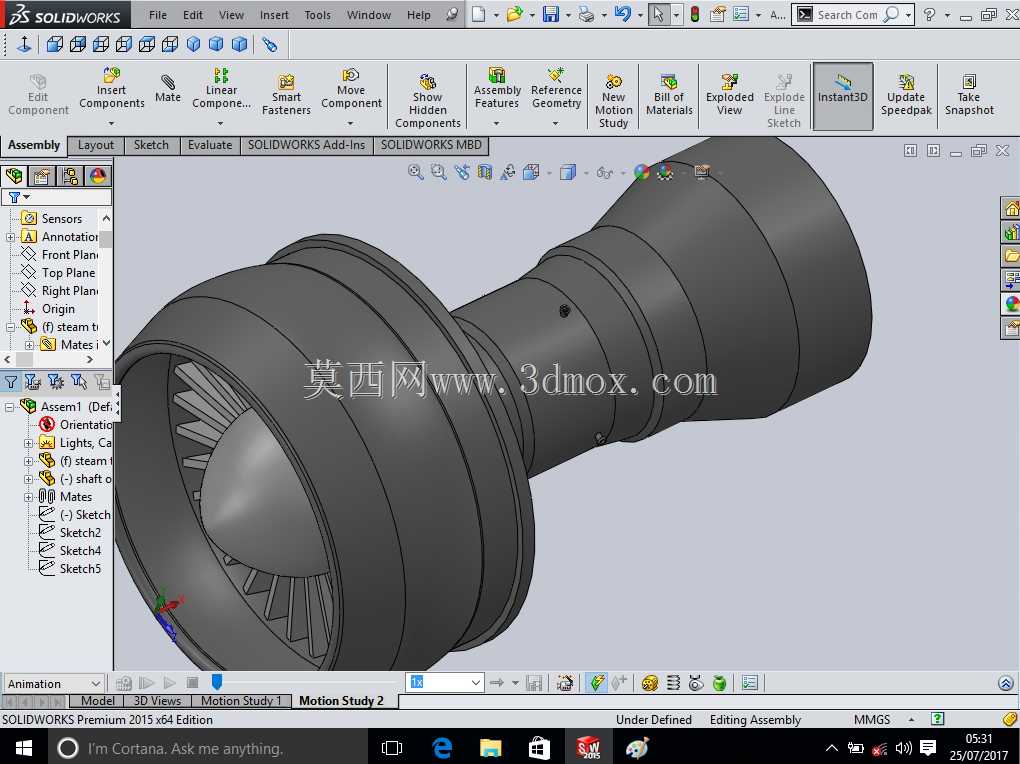

在航空动力、分布式能源、工业驱动等领域，燃气轮机是核心动力输出设备，其结构设计直接影响整机的运行效率、可靠性与维护便捷性。本次呈现的燃气轮机三维结构，完整还原了轴流式燃气轮机的核心组成，从进气端的整流帽罩、压气机级组，到燃烧室段、涡轮级组，再到排气扩压段，各部件的装配关系、配合间隙都按照实际工程设计逻辑完成建模。

从实际应用场景来看，这类小尺寸轴流燃气轮机可适配小型航空飞行器动力、分布式能源站的发电驱动、工业管线的增压泵站动力源等场景，不同场景下的安装边界存在明显差异：航空应用场景下对整机的径向尺寸、轴向长度约束极强，需要在有限的舱体空间内完成整机固定与管路接驳，建模时特意保留了各安装边的法兰结构、螺栓孔位布局，可直接用于安装干涉检查；地面发电场景下对整机的重心位置、支撑脚布局有明确要求，模型中壳体上的定位凸台、支撑接口都做了细节还原，方便后续配套底座的结构设计。

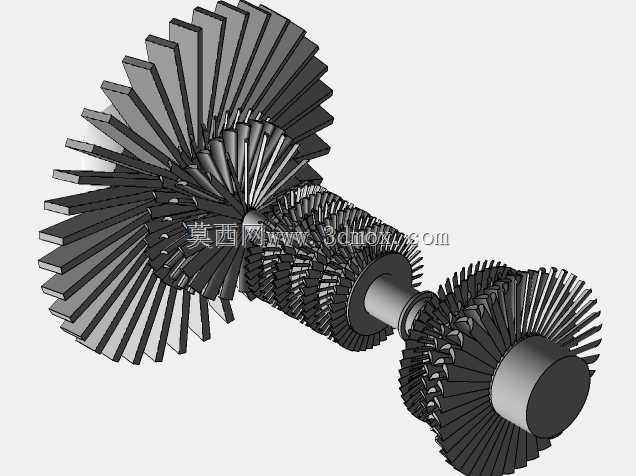

设计思路上，整体采用了等内径流道的压气机布局，进气端的整流帽罩采用流线型曲面设计，可有效降低进气紊流，提升压气机进气效率；压气机段的各级叶片采用扭叶片设计，叶根与轮盘的榫槽配合结构完整还原，可清晰看到叶片的安装定位方式；燃烧室段采用环形燃烧室结构，壳体上预留了燃料喷嘴、点火电嘴的安装接口，壁厚按照实际承压需求做了差异化设计，高温段的壳体壁厚略高于进气段，匹配热工况下的强度要求；涡轮段的导向叶片、工作叶片与压气机段做了同轴度约束，转子系统的支撑轴颈位置做了细节刻画，方便后续做转子动力学仿真的边界提取。

从功能特性来看，该结构完整覆盖了燃气轮机的进气压缩、燃烧膨胀、排气输出全流程，各部件的拆分逻辑完全贴合实际装配工艺：压气机轮盘与主轴采用过盈配合加键连接的结构，燃烧室机匣采用分段法兰连接，可单独拆卸维护燃烧部件，涡轮端的密封结构采用篦齿密封形式，模型中还原了密封齿的细节结构，可直接用于密封性能的仿真分析。外形尺寸上，整机轴向长度与最大径向直径的比例符合小型轴流燃气轮机的常规设计范围，进气端的安装法兰、排气端的连接接口尺寸都按照通用接口规范设计，可直接对接不同场景下的进气道、排气系统配套模型，在做系统级装配仿真时无需额外调整接口尺寸。对于结构设计从业者来说，该模型可直接用于燃气轮机结构认知、装配工艺分析、配套部件设计的参考基准，也可作为叶轮机械类课程的教学演示模型，帮助理解燃气轮机的工作流程与结构组成。
