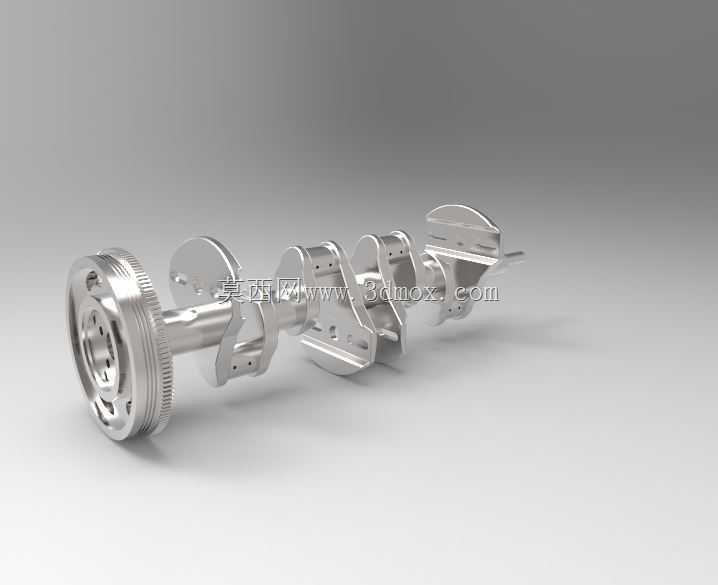

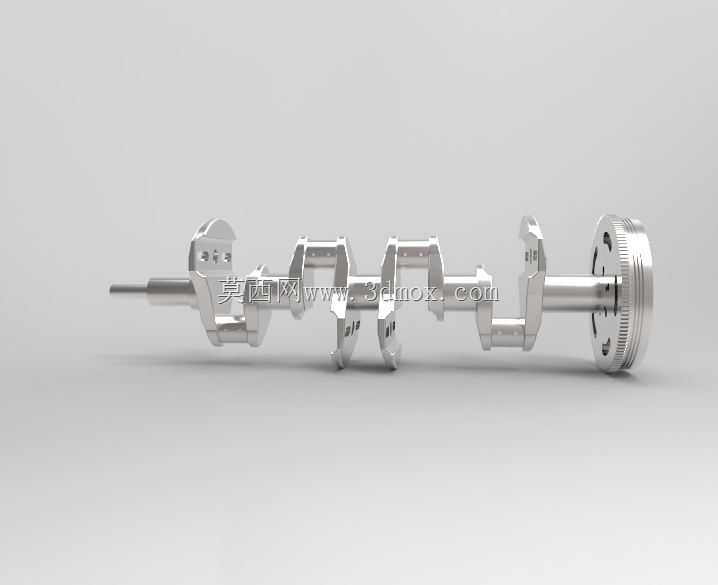

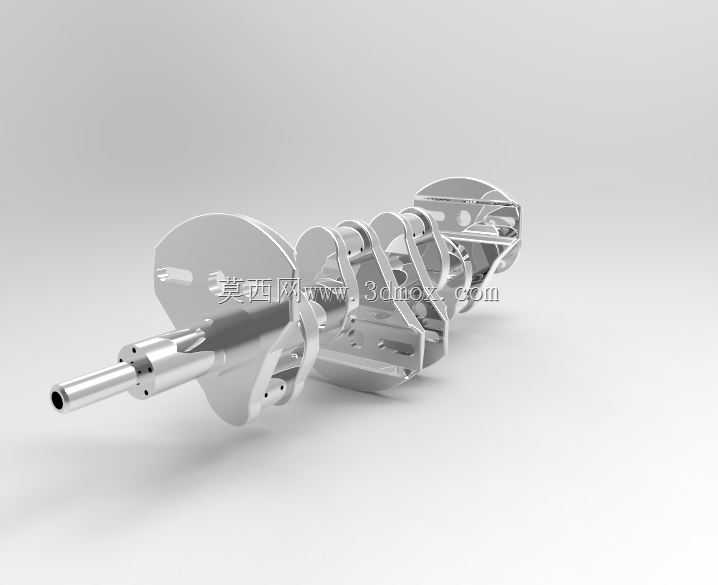

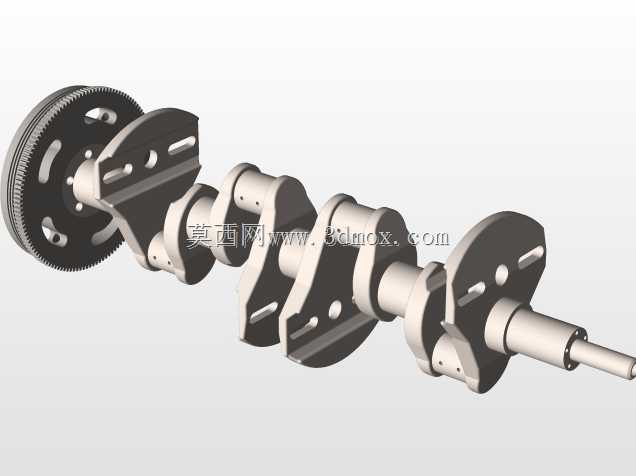

V8发动机平面曲轴与飞轮组件结构设计

　　在大排量V型八缸内燃机的动力传递链路里，平面曲轴搭配飞轮的组合是决定动力输出平顺性、转速响应速度的核心结构单元，这套组件的设计精度直接影响整机的振动水平、动力输出效率以及高转速区间的运行稳定性。不同于十字曲轴的V8机型，平面曲轴的曲柄销采用同平面180度间隔排布，四个曲柄销分两组对称布置在曲轴回转中心的两侧，这种结构让曲轴在高转速下的转动惯量分布更均匀，往复运动件的惯性力平衡逻辑更简单，能够支撑更高的极限转速，常见于追求高功率输出的性能取向内燃机中，适配赛道用车、高性能量产乘用车以及大排量特种动力装备的动力需求。

　　从实际功能来看，这套组件承担着将活塞连杆组传递来的往复直线运动转化为旋转扭矩的核心作用，曲轴的主轴颈需要与缸体上的主轴承座精准配合，每段主轴颈的同轴度、圆柱度公差都控制在微米级，避免高速运转时出现轴颈偏磨、轴承烧蚀的故障。曲柄销与连杆大头的配合需要匹配对应的轴瓦间隙，既要保证润滑油膜能够稳定建立，又要避免间隙过大导致的连杆横向窜动，降低运转噪音与冲击载荷。飞轮端通过曲轴后端的法兰定位，采用高精度螺栓组按照规定扭矩与转角顺序紧固，飞轮本身的端面跳动、动平衡精度直接影响动力输出端的连接稳定性，飞轮外缘加工的齿圈负责与起动机驱动齿轮啮合，完成内燃机的启动啮合动作，同时飞轮自身的转动惯量能够储存做功行程的多余能量，带动曲柄连杆机构顺利越过排气、进气、压缩三个非做功行程，让曲轴的旋转输出更平顺，降低转速波动。

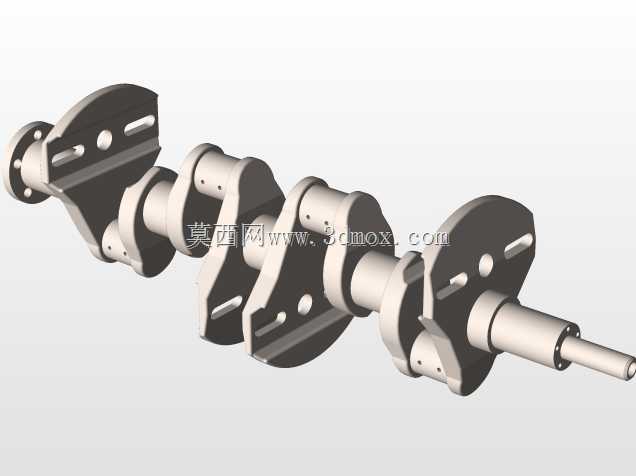

　　设计过程中，首先要根据整机的排量、缸径行程、目标功率与扭矩曲线确定曲轴的基本参数，主轴颈直径需要满足弯曲强度与扭转强度要求，同时兼顾轴瓦的承载能力与润滑油路的布置空间，曲柄臂的外形采用流线型过渡设计，避免应力集中，在曲柄臂与主轴颈、曲柄销的连接位置做足够大的圆角过渡，降低交变载荷下的疲劳断裂风险。平面曲轴的平衡设计是核心难点，由于曲柄销的平面排布特性，一阶往复惯性力可以通过曲轴自身的平衡块实现完全平衡，但二阶惯性力需要配合平衡轴系统抵消，因此平衡块的形状、重量分布需要经过多轮动力学仿真迭代，既要保证平衡效果，又要尽可能降低曲轴自身的重量，减少转动惯量带来的转速响应迟滞。曲轴内部加工有贯通的润滑油道，从主油道来的压力润滑油通过主轴颈油道进入曲柄销油道，为连杆大头轴承提供持续润滑，油道的转角位置做圆弧过渡，避免润滑油流动阻力过大，同时油道的密封设计需要可靠，防止高速运转时出现机油泄漏。

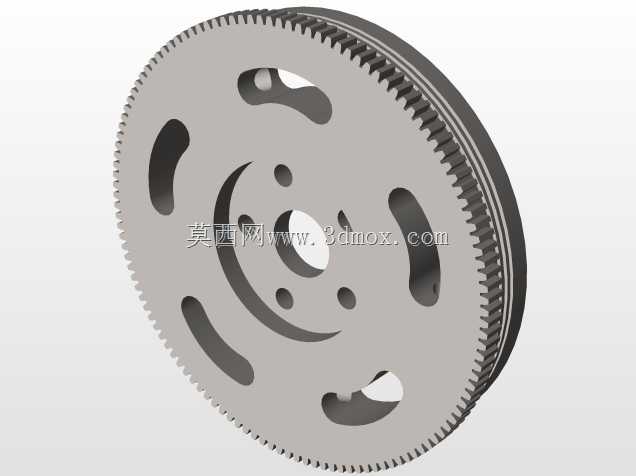

　　飞轮的设计需要匹配曲轴后端的安装接口，定位止口的尺寸公差与形位公差严格匹配曲轴法兰的定位基准，保证飞轮与曲轴的同轴度。飞轮的转动惯量需要根据整机的使用场景调整，追求高转速响应的性能机型会采用轻量化飞轮，降低转动惯量让转速攀升速度更快，而偏向低扭输出的民用机型则会采用更大转动惯量的飞轮，提升低速运转的平顺性与负载适应性。飞轮与离合器或者液力变矩器连接的端面需要有足够的平面度与表面粗糙度，保证动力传递过程中不会出现打滑、偏磨的问题，齿圈与飞轮本体采用过盈配合装配，齿形参数匹配起动机的驱动齿轮参数，保证启动过程中啮合顺畅，不会出现打齿、卡滞的故障。

　　安装边界方面，曲轴的轴向定位通过第三道主轴承两侧的止推片实现，轴向间隙控制在合理范围内，既允许曲轴受热膨胀时的轴向伸长，又要避免轴向窜动量过大导致的活塞偏缸、正时系统错位问题。飞轮安装时的螺栓需要采用扭矩转角法紧固，保证每个螺栓的预紧力一致，避免飞轮运转时出现不平衡量，装配完成后整个曲轴飞轮组件需要进行整体动平衡测试，在平衡块指定位置去除多余材料，将剩余不平衡量控制在设计要求范围内，保证内燃机在全转速区间都能平稳运转，不会出现异常振动。这套组件的所有配合面都需要考虑热膨胀系数的匹配，不同材质的部件在工作温度下的膨胀量差异需要在设计阶段提前核算，避免热态下出现配合间隙异常导致的故障。
