蜗杆式传动齿轮轴结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:260878

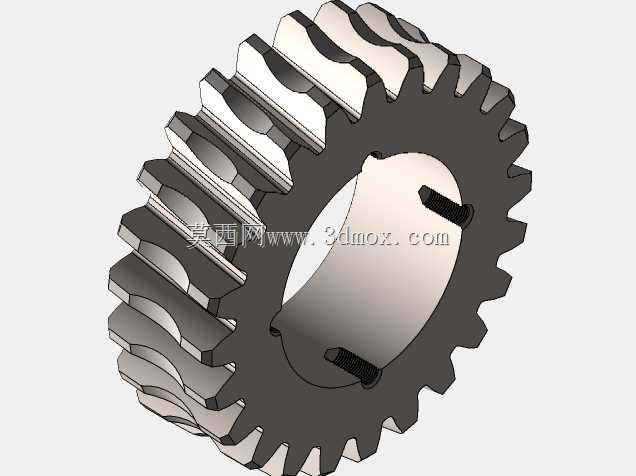

  • 蜗杆式传动齿轮轴结构设计

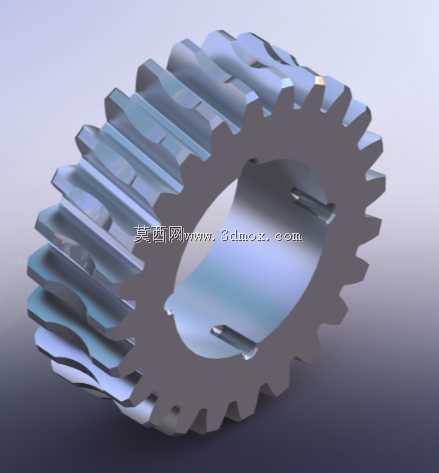

  • 蜗杆式传动齿轮轴结构设计
  • 蜗杆式传动齿轮轴结构设计
  • 蜗杆式传动齿轮轴结构设计
  • 蜗杆式传动齿轮轴结构设计
  • 蜗杆式传动齿轮轴结构设计

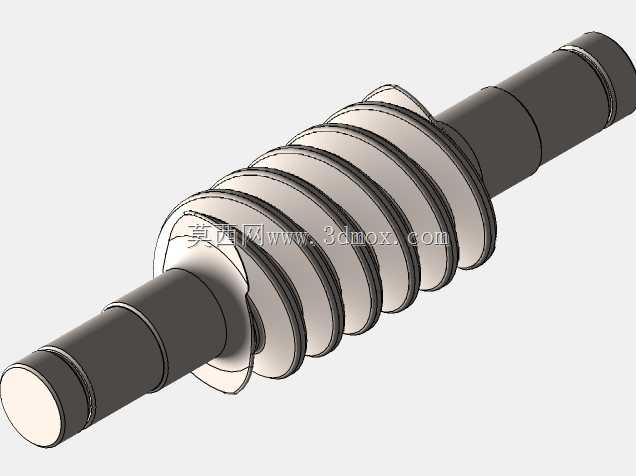

在交错轴动力传递场景中,这类蜗杆结构是核心传动部件,常见于减速机、机床进给机构、自动化输送线的动力换向单元里,能实现两轴空间垂直状态下的扭矩传输,相比普通圆柱齿轮组,它的单级传动比更大,运行时啮合齿面为连续线接触,传动平稳性更强,冲击载荷小,适合中低速重载的传动工况。从结构设计逻辑来看,整体采用一体式轴杆结构,中间段为螺旋齿形加工区域,齿廓参数经过啮合校验,保证与配对蜗轮啮合时的齿侧间隙处于合理区间,既避免卡滞也不会因间隙过大产生回程误差,两端的轴颈为阶梯轴结构,不同直径段分别对应轴承安装位、密封件配合位以及动力输入端的连接位,轴肩位置做了圆角过渡处理,降低应力集中风险,避免长期交变载荷下出现轴段断裂问题。安装边界方面,两端轴颈的同轴度公差控制在较高精度等级,装配时需保证两端支撑轴承的安装孔位同轴度匹配,否则会加剧齿面偏磨,缩短使用寿命;齿面区域的外径尺寸与配对蜗轮的中心距严格对应,安装时需调整轴向位置保证啮合接触斑点处于齿面中部,才能达到设计额定负载能力。实际应用中,这类部件常搭配深沟球轴承或圆锥滚子轴承使用,轴端根据动力输入形式可加工键槽、扁位或联轴器连接结构,部分工况下会在齿面区域预留润滑通道,保证啮合面持续有润滑油膜覆盖,降低磨损速率。设计过程中需重点校核轴的扭转强度、齿面接触强度以及齿根弯曲强度,针对不同负载工况调整齿厚、螺旋升角以及轴径尺寸,阶梯轴的各段长度需匹配安装腔体的内部空间,避免装配时出现轴向干涉,轴端的倒角设计既方便装配时导入轴承与密封件,也能去除加工毛刺避免划伤配合零件表面。
