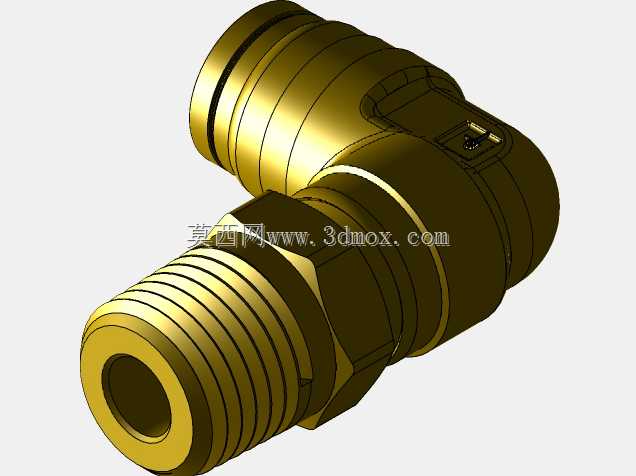

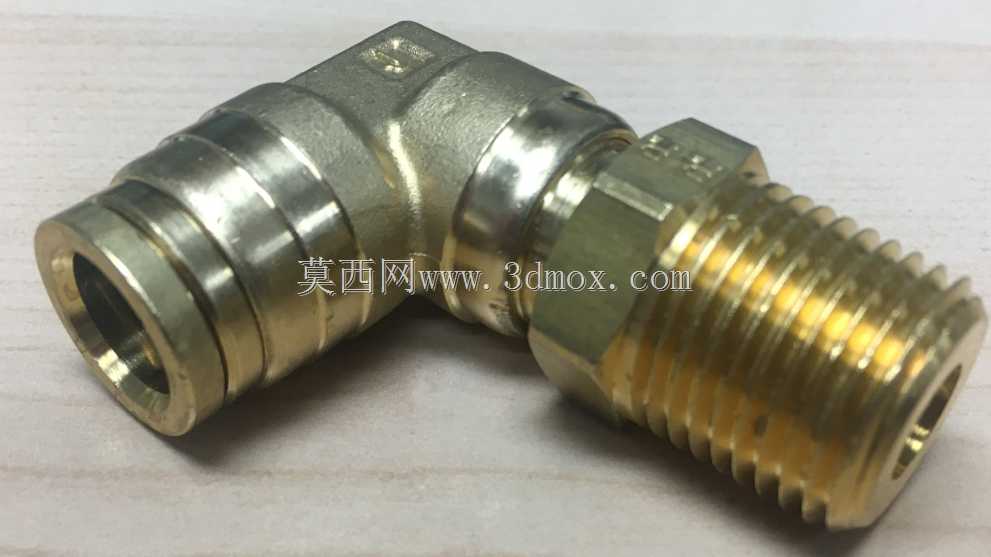

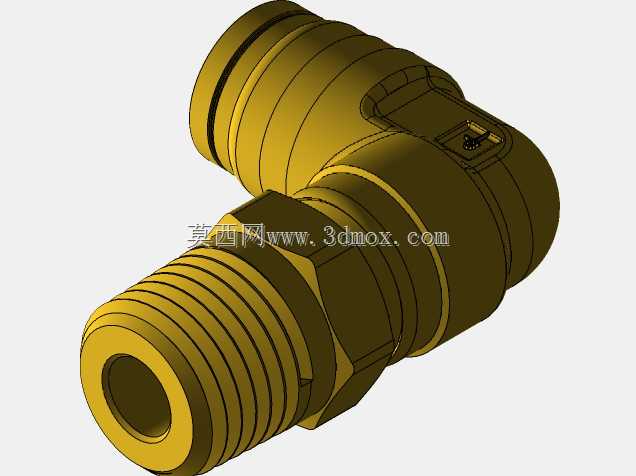

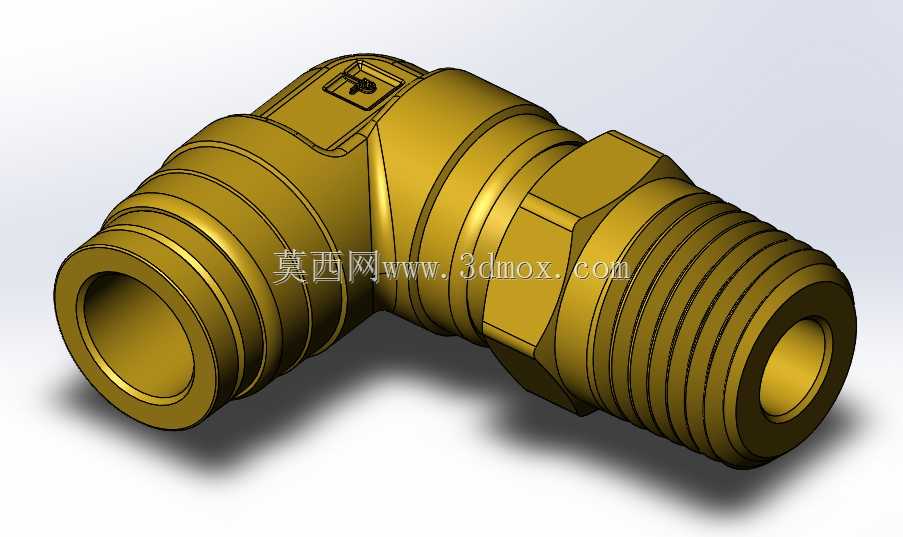

90度黄铜外螺纹气动旋转接头结构

在气动控制回路、低压流体输送管路的布设场景中，经常会遇到管路需要转向同时存在相对转动需求的工位，这类位置如果采用普通硬管弯头直接对接，很容易因为设备运行过程中的振动、管路随动部件的反复转动，造成螺纹连接处松动、密封失效甚至管路断裂的问题，这款90度结构的黄铜旋转接头，就是针对这类工况设计的管路转接部件。从结构设计来看，接头整体采用黄铜棒材加工成型，利用黄铜本身的自润滑特性与耐锈蚀能力，无需额外加装润滑结构就能实现转动部位的长期顺畅动作，同时黄铜材质适配气动系统常用的压缩空气、低压水基流体等介质，不会出现普通碳钢接头长期使用后的锈屑脱落堵塞阀件的问题。接头一端采用1/2英寸外管螺纹结构，加工时严格遵循通用管螺纹的牙型公差要求，安装时只需在螺纹部位缠绕适量密封带就能实现可靠密封，可以直接对接设备本体上的内螺纹接口，无需额外加工转换接头。另一端为1/2英寸规格的推接式连接结构，适配对应外径的气动软管，安装时无需对软管做翻边、套扣等复杂处理，直接将软管推入接口就能依靠内部的卡紧结构实现管路锁止与密封，后期维护拆卸时只需按压接口处的释放环就能轻松拔出软管，大幅提升现场管路装拆的效率。90度的弯头结构可以直接实现管路的直角转向，省去了额外加装直角弯头的安装空间，整体结构的外形轮廓经过圆角过渡处理，没有尖锐的加工棱角，避免安装过程中划伤操作人员或者割破相邻的软管。在安装边界上，接头两端的同轴度公差控制在合理范围内，转动部位的配合间隙经过反复调校，既不会因为间隙过大造成介质泄漏，也不会因为间隙过小导致转动卡滞，安装时需要预留出接头转动所需的最小空间，避免相邻部件干涉接头的随动转动。在气动自动化生产线的气路布设、小型流体设备的管路连接、甚至民用供水设施的活动管路转接场景中，这类接头都能很好地适配，既可以作为固定的直角转接头使用，也可以在存在小角度反复转动的管路位置承担旋转连通的作用，相比普通的塑料接头，黄铜材质的抗冲击能力更强，在存在轻微磕碰的车间环境中也不容易出现开裂损坏的问题。建模过程中对螺纹牙型、推接结构内部的卡爪、密封槽位置都做了等比例还原，能够直接用于管路布设的干涉检查、装配模拟，也可以作为同类接头设计的参考结构，帮助设计人员快速完成管路转接部件的选型匹配与结构校核。
