径向发动机配套活塞结构设计

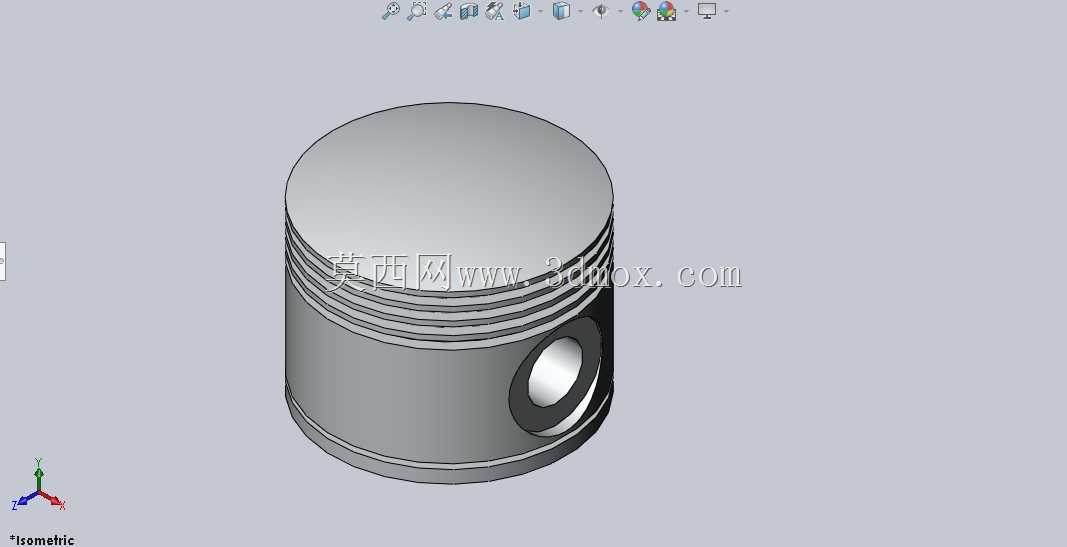

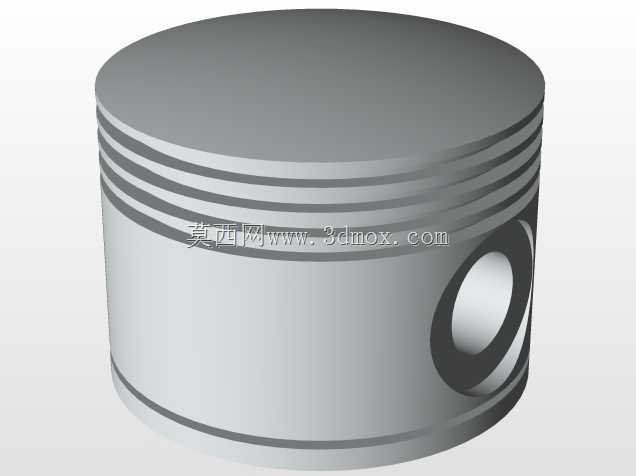

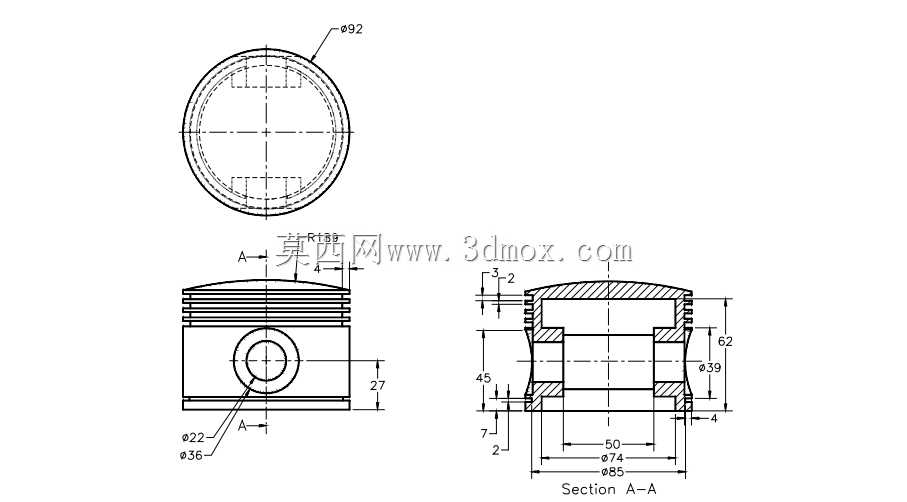

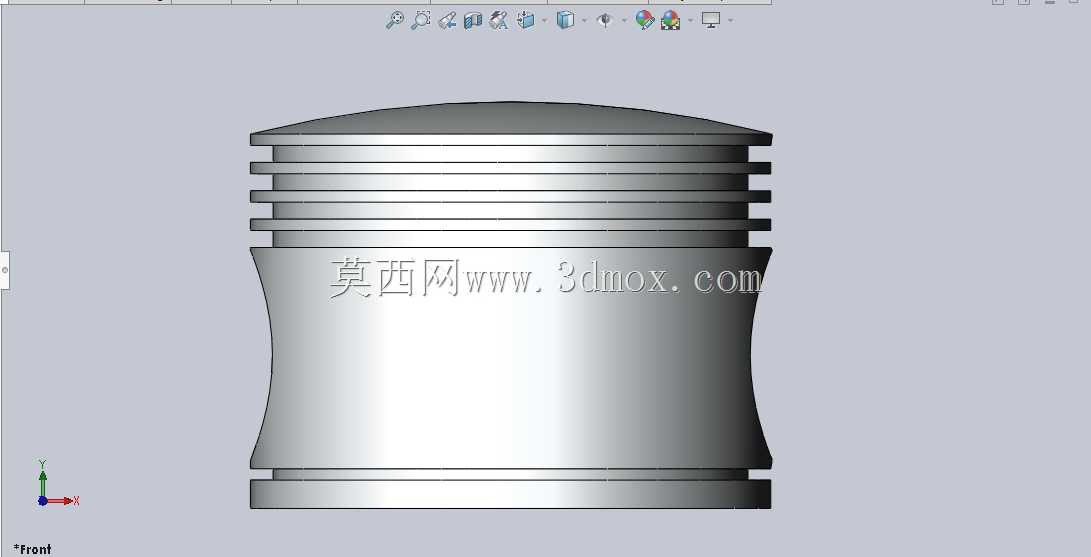

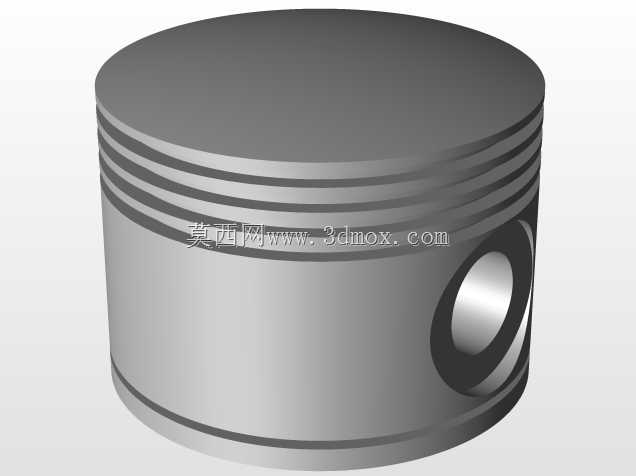

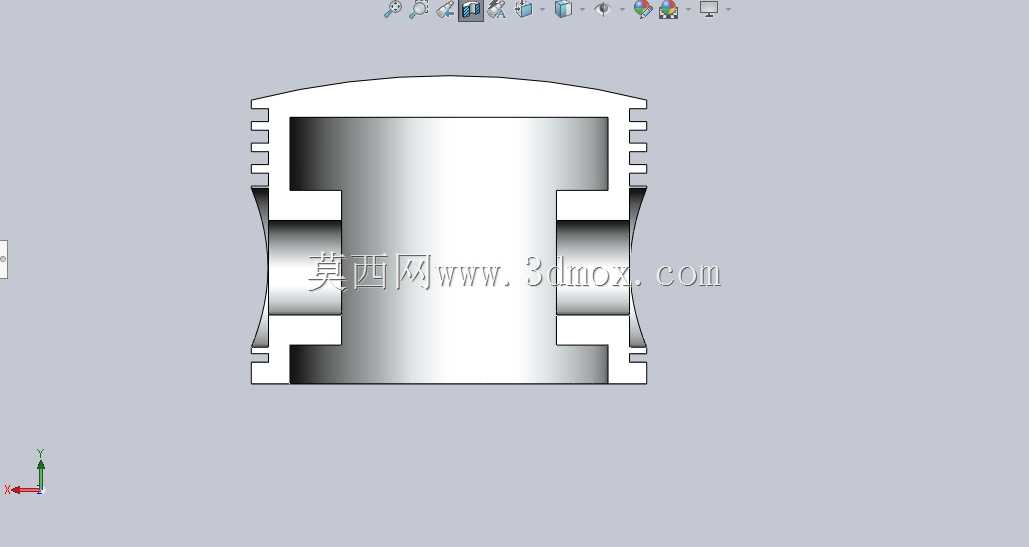

径向发动机活塞作为星形排布动力单元的核心往复构件，在航空活塞发动机、早期轻型坦克动力、小型通航飞行器动力场景中承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键作用，和直列、V型发动机活塞相比，这类活塞的工作环境存在明显差异：单曲轴带动多组呈圆周排布的活塞同步往复，活塞销座需要承受来自连杆的侧向分力，同时活塞顶部直接接触高温高压燃气，裙部则要在气缸套内完成高频往复导向，设计阶段需要平衡多维度的性能需求。从结构设计逻辑来看，这款活塞采用了典型的径向发动机活塞构型，顶部为适配半球形燃烧室的弧面轮廓，能够在压缩行程终点配合气缸盖形成合理的挤气涡流，提升油气混合效率，顶部边缘的环槽区域预留了气环与油环的安装位置，气环负责密封燃烧室高压燃气，避免燃气下窜至曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳。活塞裙部采用了中凸变椭圆的型面设计，常温状态下裙部截面为椭圆形，长轴垂直于活塞销轴线方向，工作状态下活塞受热膨胀后，裙部会逐渐趋近正圆，保证和气缸套之间保持合理的配合间隙，既不会因为间隙过大造成敲缸、漏气，也不会因为间隙过小导致热态下活塞卡滞在气缸内。活塞销座采用了对称式加强结构，因为径向发动机的连杆多为铰接式排布，活塞销承受的冲击载荷方向随曲轴转角不断变化，加强筋从销座位置延伸至活塞顶部内壁，能够有效分散燃气爆发带来的集中应力，避免销座位置出现疲劳裂纹。安装边界方面，这类活塞的外径需要和对应缸径的气缸套做分组选配，配合间隙根据缸体材质、冷却方式的不同控制在合理区间，活塞销和销座、连杆小头的配合采用全浮式设计，工作状态下活塞销可以在销座和连杆小头内自由转动，保证磨损均匀，活塞环的开口间隙、侧隙、背隙都需要按照装配工艺要求调整，避免工作过程中出现环卡滞、对口等故障。实际应用中，这类活塞的材质多采用共晶铝硅合金，兼顾轻量化与高温强度，部分高负荷工况的型号会在活塞顶部阳极氧化处理形成隔热层，降低活塞顶部的热负荷，裙部则会喷涂石墨涂层，改善冷启动阶段的润滑条件，减少磨合期的磨损。设计建模过程中需要重点关注活塞的热变形规律，通过有限元分析模拟不同工况下的温度场与应力场分布，对环槽位置、销座过渡圆角、裙部型线做针对性优化，避免出现应力集中区域，同时要控制活塞整体质量，减少往复运动惯性力，降低曲轴连杆机构的负荷，提升发动机的最高转速上限与运行平顺性。
