星型布局径向动力机构结构设计

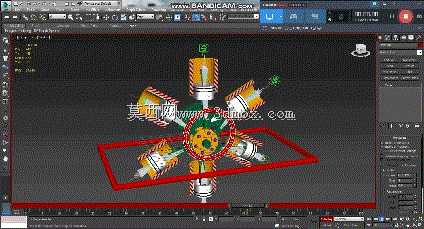

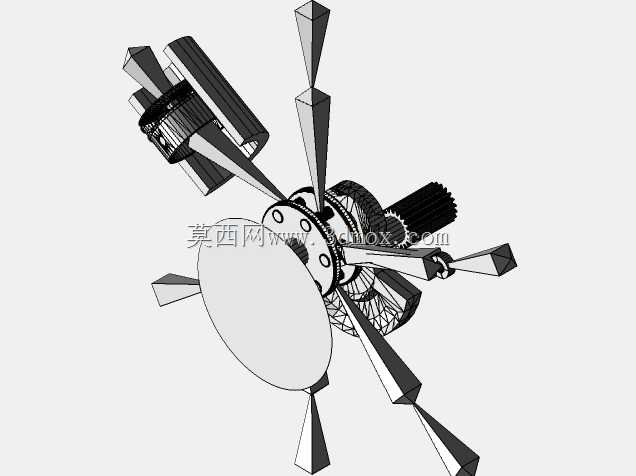

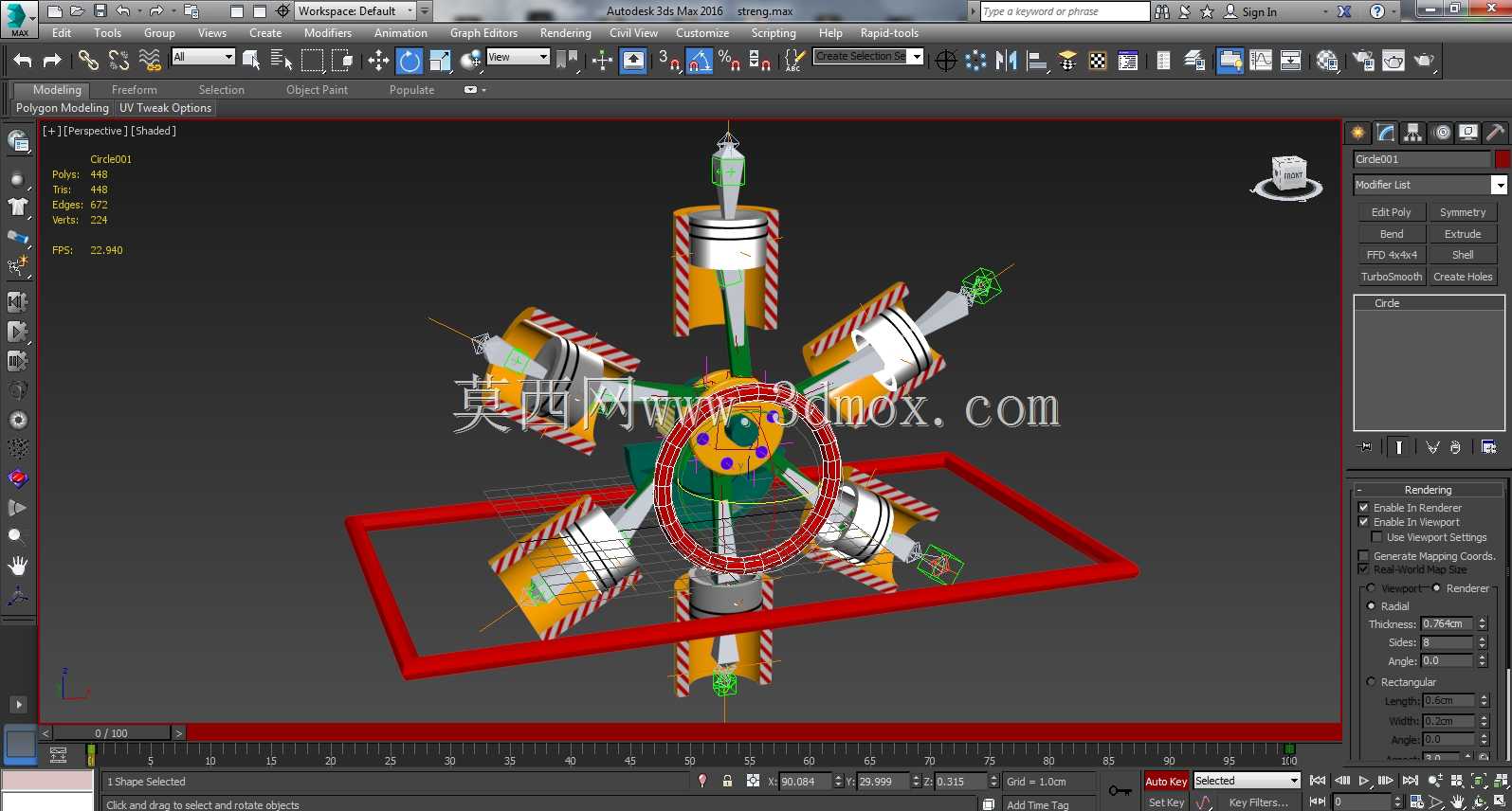

这类星型布局的径向动力机构，早年广泛应用在航空活塞动力场景中，凭借紧凑的径向排布特性，能在有限的机头径向空间内布置多组活塞做功单元，相比直列排布的同排量动力结构，轴向尺寸能压缩近四成，非常适合对轴向安装长度有严格限制的轻型通航飞机、早期螺旋桨战机使用，后续也有小型化变种应用在高功率密度的便携钻机、小型特种作业动力单元上。从结构设计逻辑来看，整套机构以中心曲柄轴为核心，六组活塞连杆组件沿曲柄销圆周方向均匀径向排布，每一组活塞都对应独立的缸套腔体，做功行程中各缸依次点火推动活塞做往复运动，通过连杆将直线作用力传递到中心曲柄，转化为曲轴的旋转扭矩输出，这种排布方式能让各缸的往复惯性力在径向方向上实现自平衡，大幅降低动力运行时的整机振动，不需要额外加装体积较大的平衡轴结构，进一步压缩了整机的重量占比。在安装边界的设计考量上，所有缸体的外端面共同构成一个规则的正六边形外轮廓，安装固定点位可以沿着中心曲轴的法兰端统一布置，不需要为每个缸体单独设计复杂的安装支架，外围的红色框型基准是建模阶段预留的安装防护边界，实际装配时外围的导流罩、散热鳍片都可以沿着这个边界做适配设计，不会和周边的附属管路、传动部件产生干涉。活塞组件的设计上，每一组活塞都预留了活塞环的安装槽位，连杆小头和活塞销的配合间隙按照往复运动的热膨胀量做了公差预留，避免高负荷运行时出现活塞卡滞的问题，中心曲柄的配重块和各缸连杆大头的配合做了运动干涉校验，全行程转动过程中各连杆之间不会出现碰擦，能保证动力输出的平顺性。这类结构的动力输出特性偏向中高转速区间的大扭矩输出，在小排量前提下能实现更高的功率重量比，对于需要紧凑高功率动力的作业场景适配性很强，建模过程中对每一组活塞的运动行程、连杆摆角都做了运动仿真验证，能直观复现整套机构的做功运动过程，方便后续做结构优化或者附属部件的适配设计。
