直列四缸发动机曲柄连杆活塞总成

这套直列四缸动力核心结构，是小排量乘用车、通用小型动力设备最常用的往复式动力转换单元，日常在1.0-1.6L排量的家用燃油车、小型固定式发电机组、农用机械动力端都能见到同结构的量产应用，核心作用是把燃料燃烧产生的气体爆发压力，通过活塞往复运动转化为曲轴的旋转扭矩，向外输出可直接利用的旋转动力。

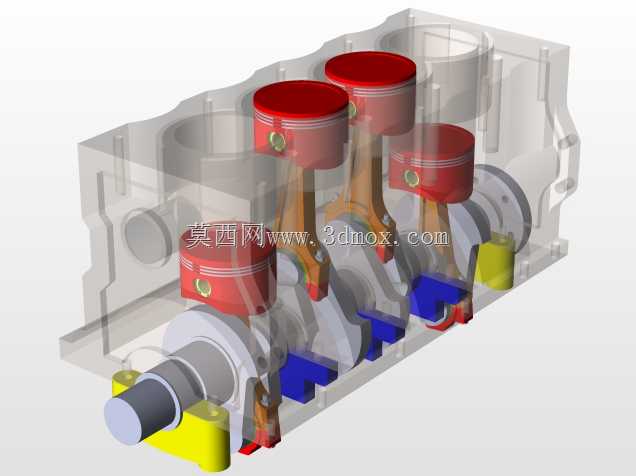

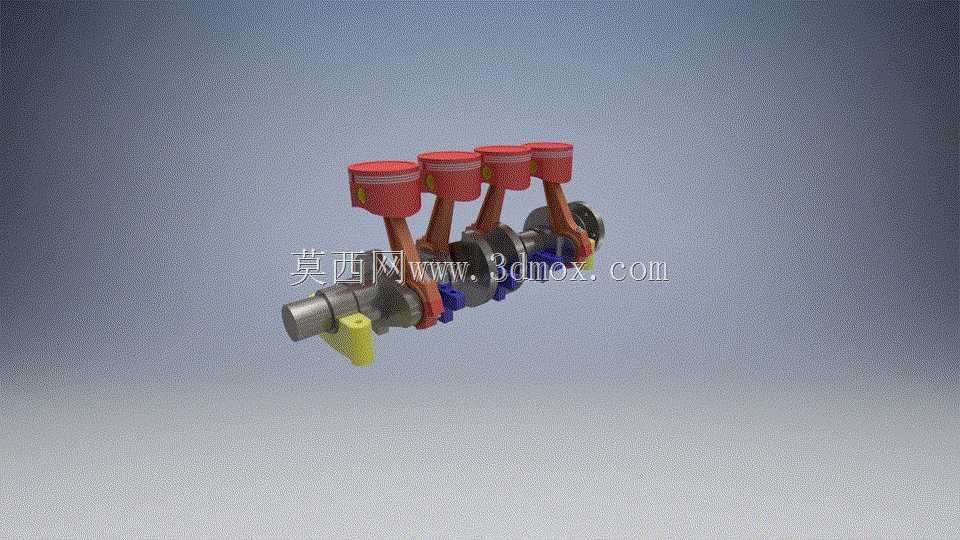

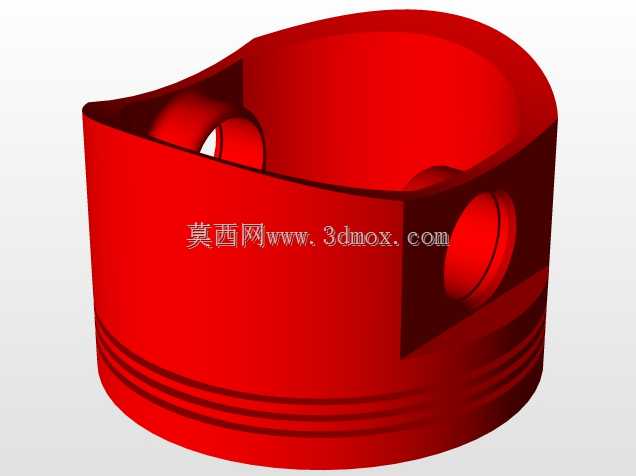

从结构设计逻辑来看，这套总成完全遵循往复式内燃机的经典配气与动力传递路径，四个活塞沿气缸中心轴线等距排布，相邻气缸的曲柄销错开180度相位，保证四个缸的做功行程均匀间隔，曲轴每旋转两圈就有一个气缸完成做功，能大幅降低输出端的扭矩波动，减少动力传递过程中的振动冲击。活塞顶部采用适配平顶燃烧室的凹坑设计，环槽位置预留了气环、油环的安装空间，气环负责密封燃烧室的高压燃气，避免压缩、做功行程的压力泄漏，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室造成异常烧损。

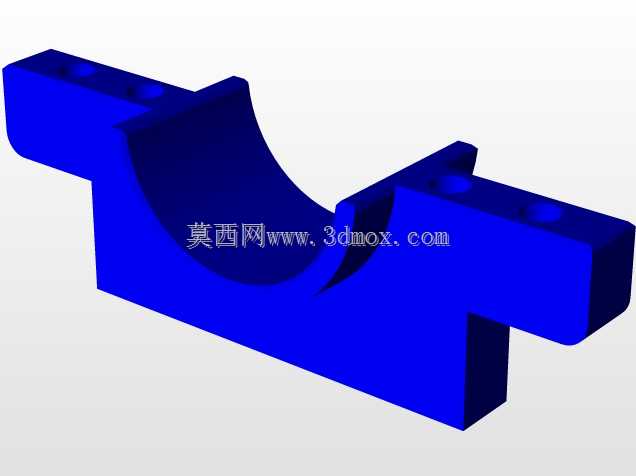

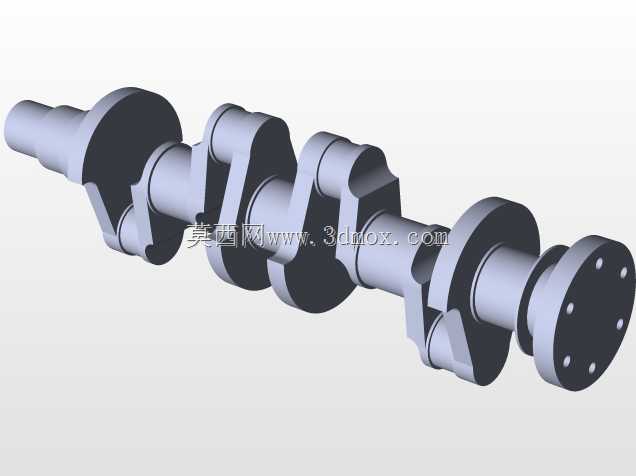

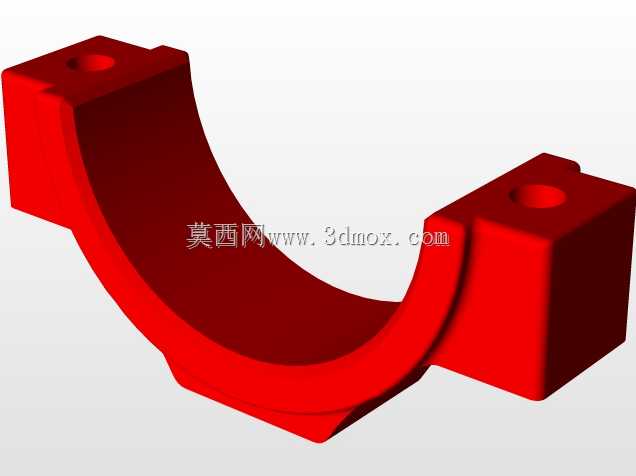

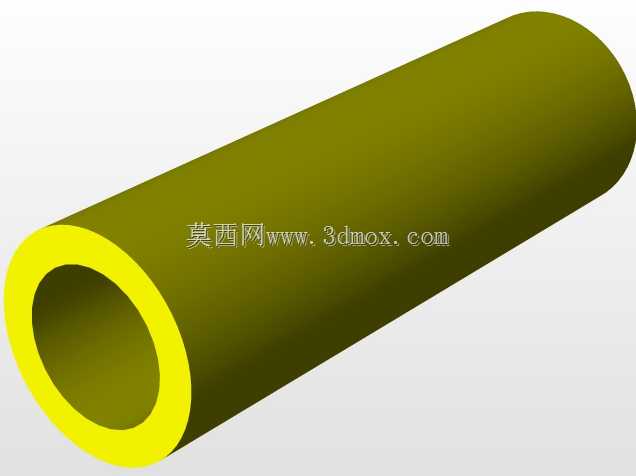

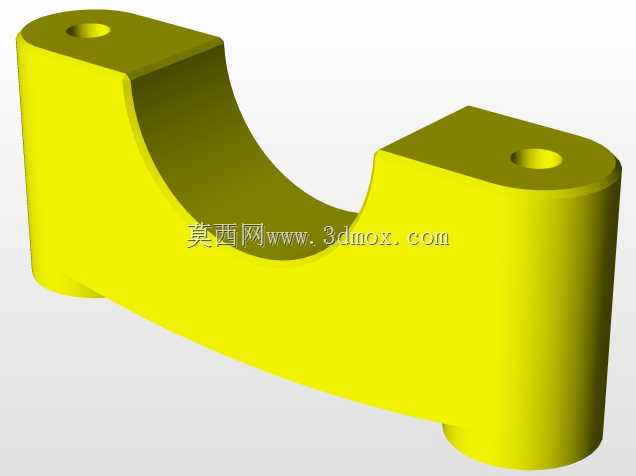

连杆采用锻钢材质的工字形截面设计，小端通过活塞销与活塞铰接，配合铜质衬套降低往复运动的摩擦损耗，大端采用分体式轴承盖结构，通过高强度螺栓紧固在曲轴的曲柄销上，轴瓦表面的减磨合金层能承受曲轴高速旋转时的交变载荷，同时预留了润滑油道的连通位置，保证压力润滑的机油能顺利到达各个摩擦副表面。曲轴的主轴颈位置对应缸体的主轴承座安装位，轴向定位结构设置在中间主轴颈位置，能平衡曲轴受热膨胀后的轴向窜动，避免工作过程中出现轴向位移导致的配气相位偏差。

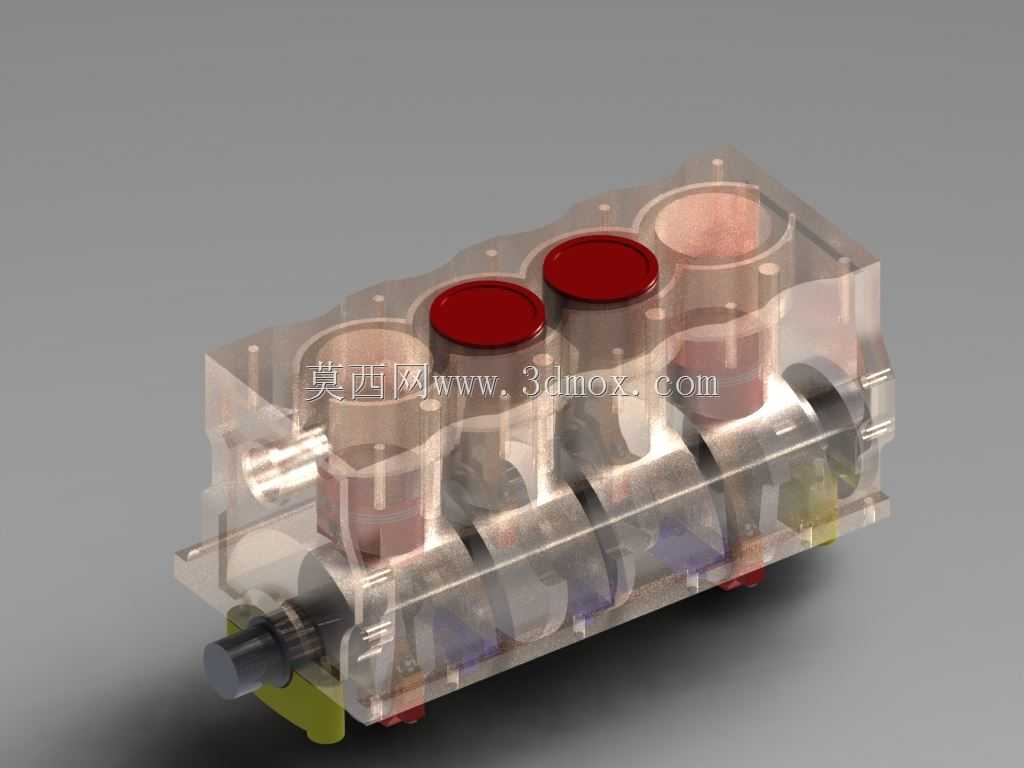

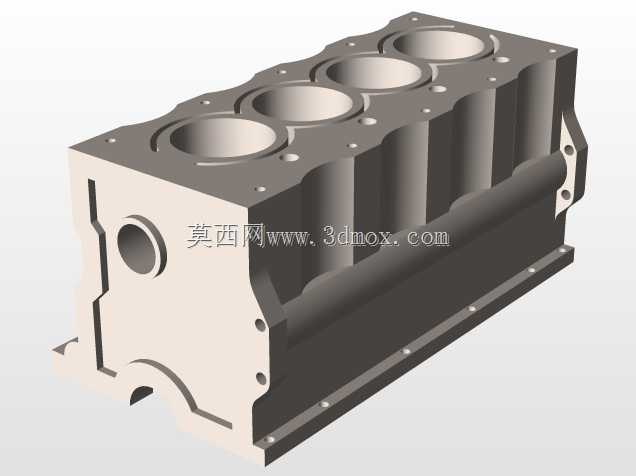

安装边界方面，这套总成的轴向尺寸适配常规直列四缸缸体的曲轴箱空间，曲轴前端预留了正时轮、皮带轮的安装键槽，可直接连接正时系统驱动凸轮轴，同时带动水泵、发电机等附件运转，后端预留了飞轮连接法兰，可匹配手动或自动变速箱的动力输入接口。活塞的行程与缸径匹配常规小排量机型的压缩比设计，连杆长度经过动力学优化，能降低活塞往复运动的侧压力，减少气缸壁的偏磨风险，整体结构完全可以直接用于原理教学演示、小型动力设备的结构改型参考，也能作为维修实训的结构拆解教具使用。
