可调式虹膜瓣机械开合机构设计

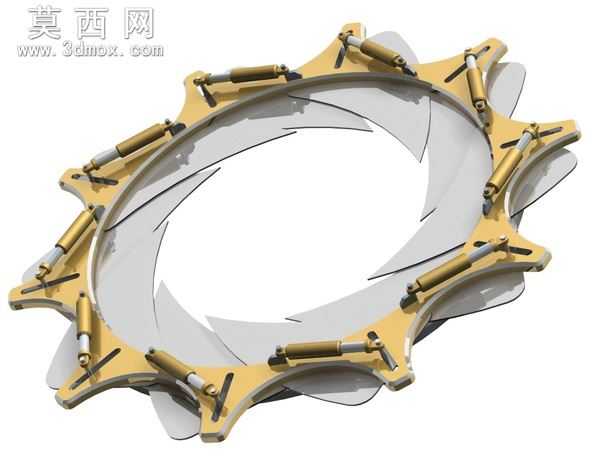

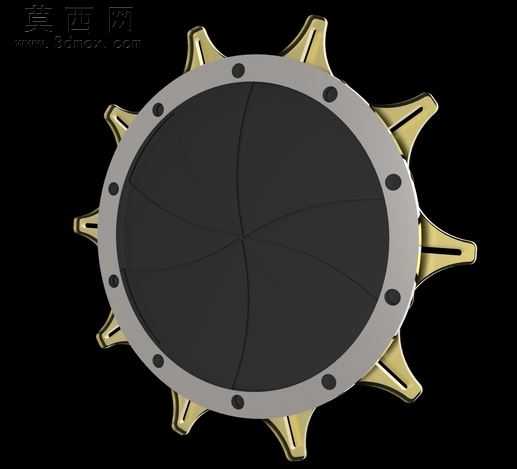

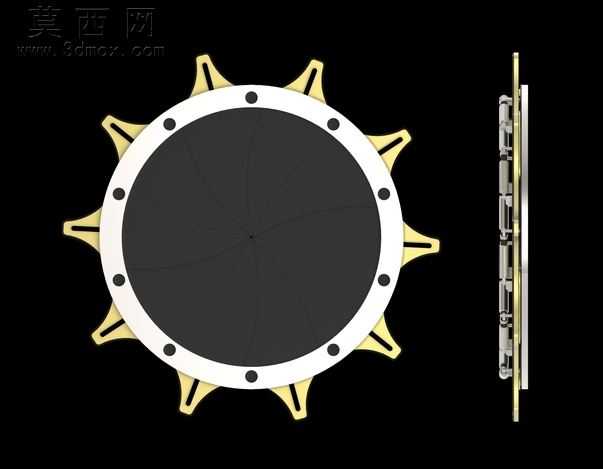

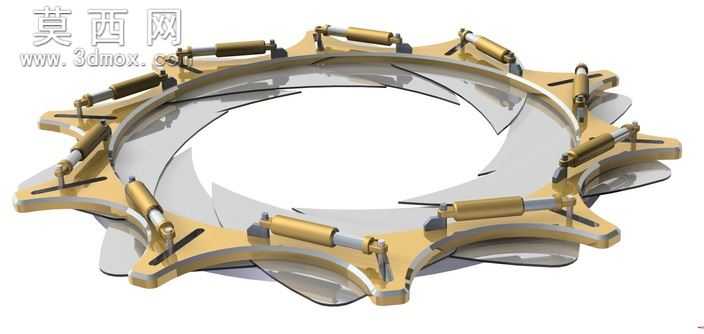

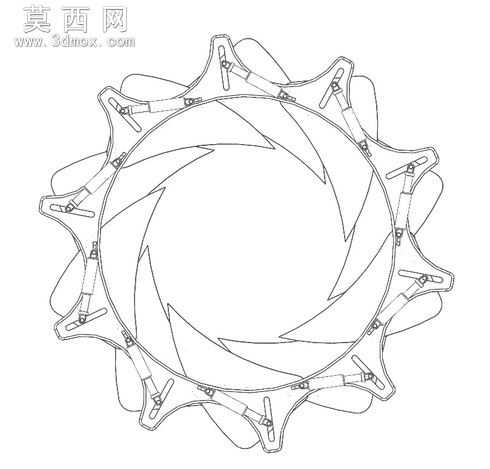

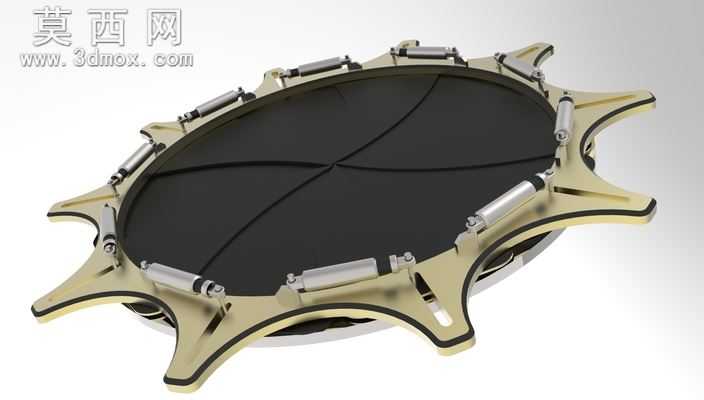

本模型为可调式虹膜瓣机械开合机构，整体采用环形对称布局设计，通过周向均匀布置的驱动组件实现内部瓣片的同步收拢与展开动作，可精准控制中心通径的大小，复刻了光学虹膜光圈的机械运动逻辑。建模过程中首先完成中心基准环的参数化搭建，以环形阵列的方式排布十二组驱动推杆组件，每一组组件都包含铰接支座、微型推杆、瓣片连接销三个核心部分，所有铰接位置都预留了合理的装配间隙，保证运动过程中无卡滞、无干涉。瓣片采用流线型弧面设计，每一片瓣片的轮廓都经过运动仿真校验，在完全收拢时可实现中心区域的无缝闭合，完全展开时可达到最大通径状态，相邻瓣片在运动全程始终保持平滑搭接，不会出现缝隙漏空或者叠层卡顿的问题。材质渲染上，外部支撑环采用哑光金色金属材质，模拟硬质铝合金阳极氧化后的质感，表面添加细微的拉丝纹理提升真实感；驱动推杆采用亮面镀铬金属材质，与金色支撑环形成视觉层次区分；内部瓣片采用哑光浅灰色工程塑料材质，表面做微磨砂处理，弱化反光突出结构轮廓。设计过程中重点优化了驱动的同步性，所有推杆的运动行程完全一致，通过支撑环上的导向槽约束推杆的运动轨迹，仅需单方向的周向驱动力即可带动所有瓣片同步动作，无需额外的同步齿轮或者连杆组，整体结构紧凑简洁，运动平稳可靠。模型完成后经过多次运动仿真验证，从完全闭合到完全展开的全行程中，所有零部件的运动轨迹都经过干涉检查，铰接处的转动角度都在合理范围内，既可以作为机械原理教学的演示模型，也可经过尺寸缩放后应用于可调光圈、可变通径阀门、特种遮光装置等实际场景，整体结构兼顾了观赏性与机械实用性，对称式的布局也让模型具备规整的机械美感。
