柯尔特M1911手枪握把护板三维建模

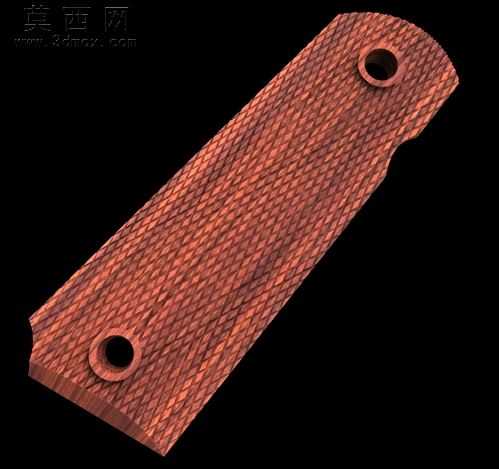

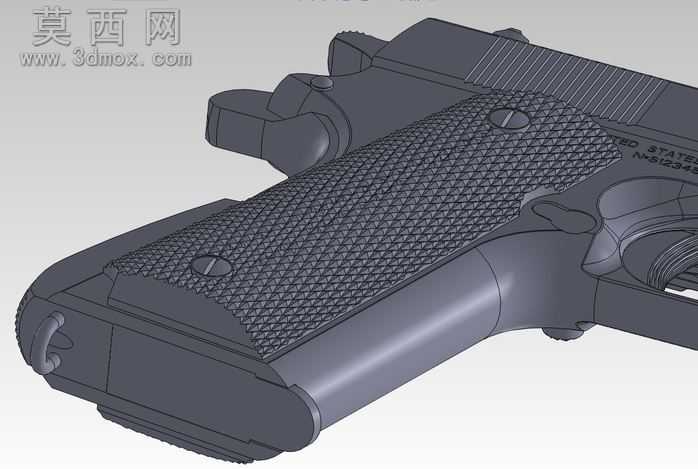

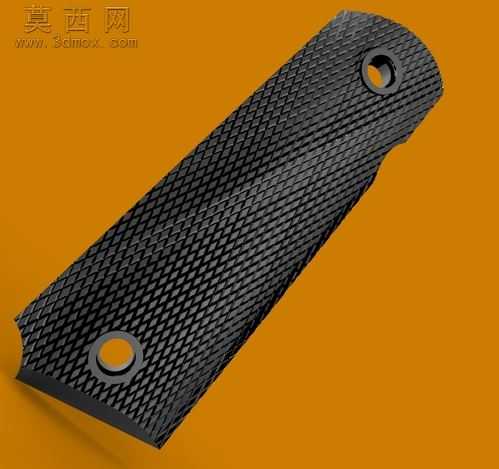

本作品为柯尔特M1911手枪的右手握把护板三维建模成果，建模过程围绕枪械配件的实际装配需求与外观还原度展开，在三维建模软件中完成了全流程的结构搭建与细节处理。建模初期首先梳理了M1911握把护板的基础轮廓特征，参考实物的人体工学曲面造型，通过草图绘制勾勒出护板的长条形主体轮廓，针对护板两端的圆弧收边、侧边贴合掌心的内凹弧度，采用曲面放样与边界凸台组合的方式完成主体基体的构建，确保曲面过渡顺滑无突兀折角，还原木质握把贴合手型的握持弧度。针对护板上的两个装配固定孔，建模时严格按照M1911握把的标准装配孔位尺寸进行定位，采用拉伸切除命令完成通孔制作，同时对孔口边缘做了微小的倒角处理，还原实物装配时的孔位工艺细节，避免尖锐边缘影响装配贴合度。护板表面的纵向装饰分槽线，通过投影曲线将线条映射到护板弧形表面后，采用浅深度的拉伸切除完成凹槽制作，保证线条沿曲面走势均匀分布，还原经典M1911木质握把的外观特征。材质设置阶段，为还原经典胡桃木握把的视觉效果，为模型赋予了深棕色木质材质，调整材质的纹理方向与护板长度方向保持一致，添加适度的哑光反射效果模拟木质握把的温润质感，渲染时采用柔和的侧方打光，凸显护板曲面的弧度变化与表面细节，让整体模型的视觉效果贴近真实枪械握把的质感。建模过程中针对握把与枪身框架贴合的内侧平面做了平整度校验，确保装配面无多余凸起，能够与M1911握把框架完全贴合，同时针对护板边缘做了统一的小圆角处理，还原实物握把边缘不刮手的工艺细节。本次建模重点还原了握把护板的基础外形与装配结构，为后续添加checkering防滑格纹细节预留了曲面基础，整体模型尺寸比例严格参考实物参数，可用于枪械结构展示、配件改装设计参考等场景，模型结构完整无破面，曲面质量满足后续编辑与3D打印的使用需求。
