管中管螺旋式换热器冷热流体流动模拟

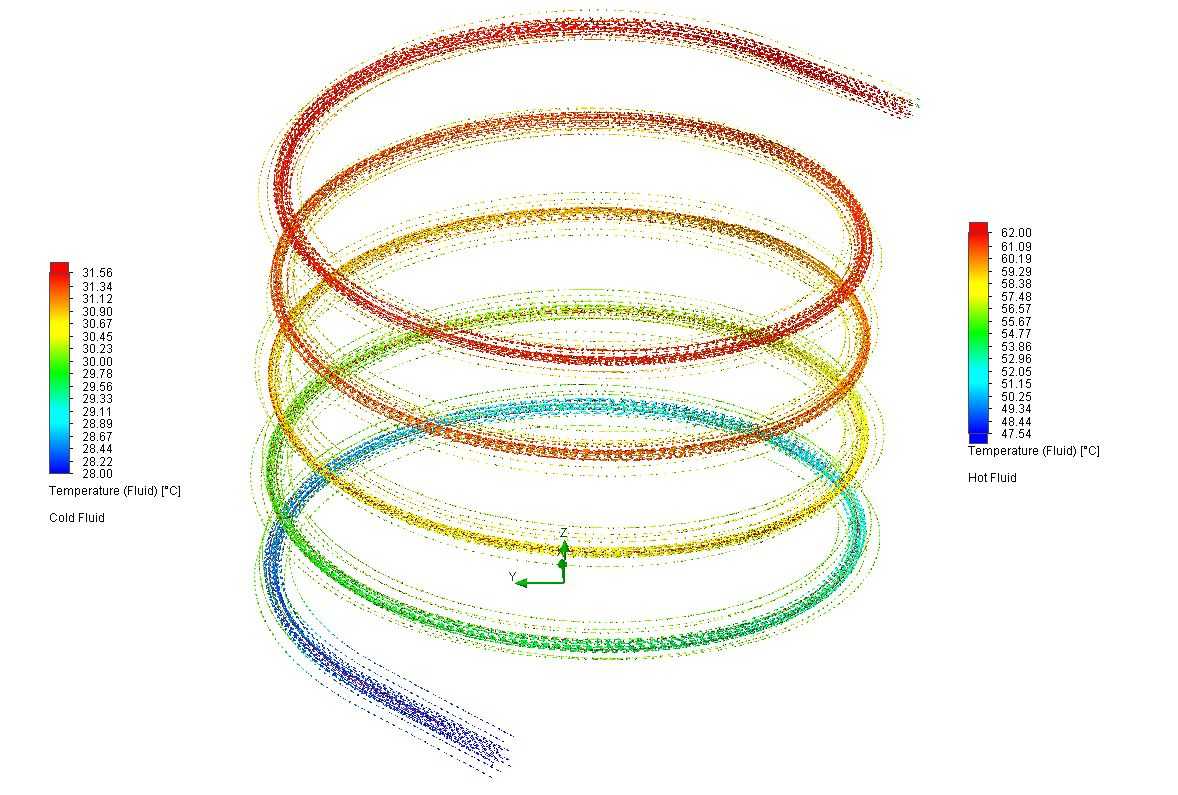

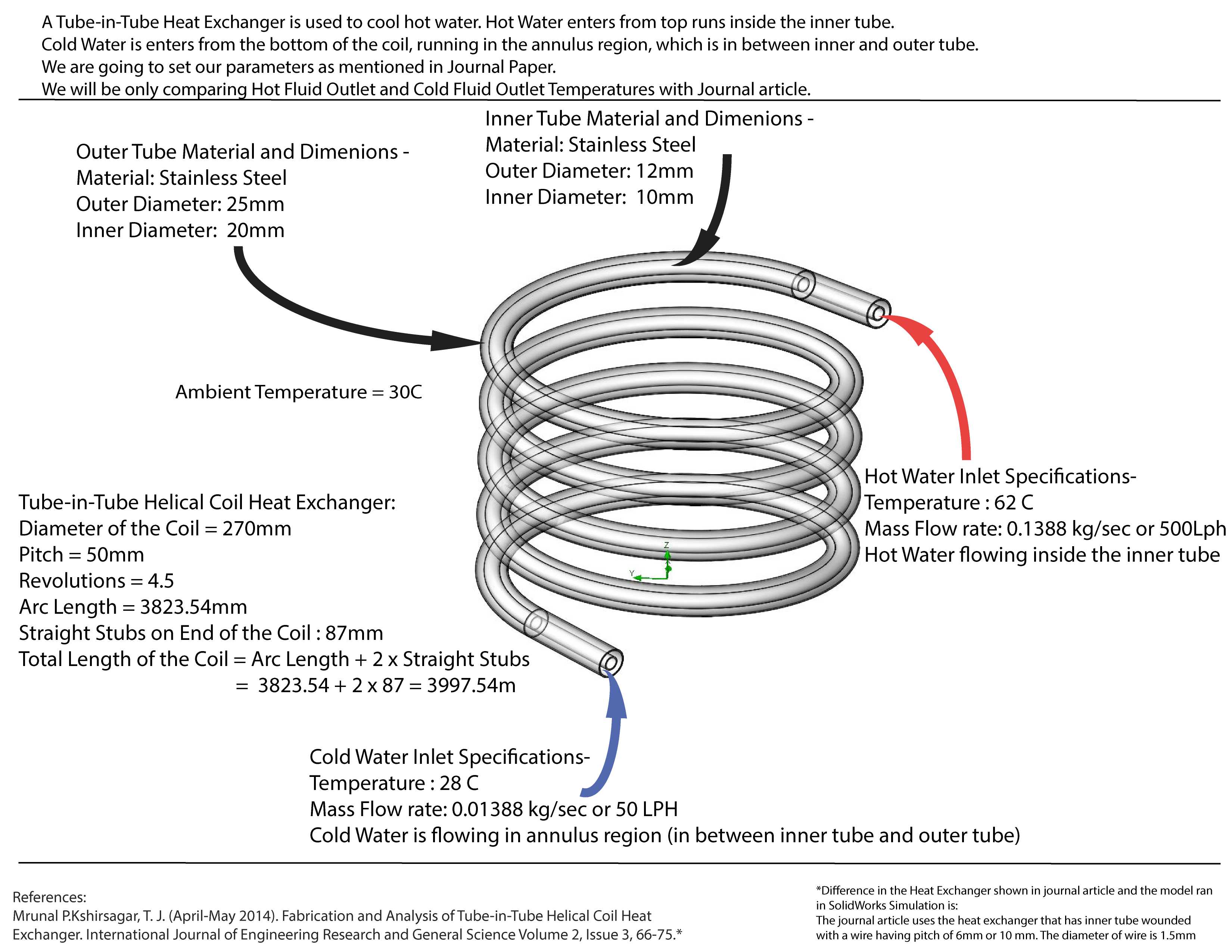

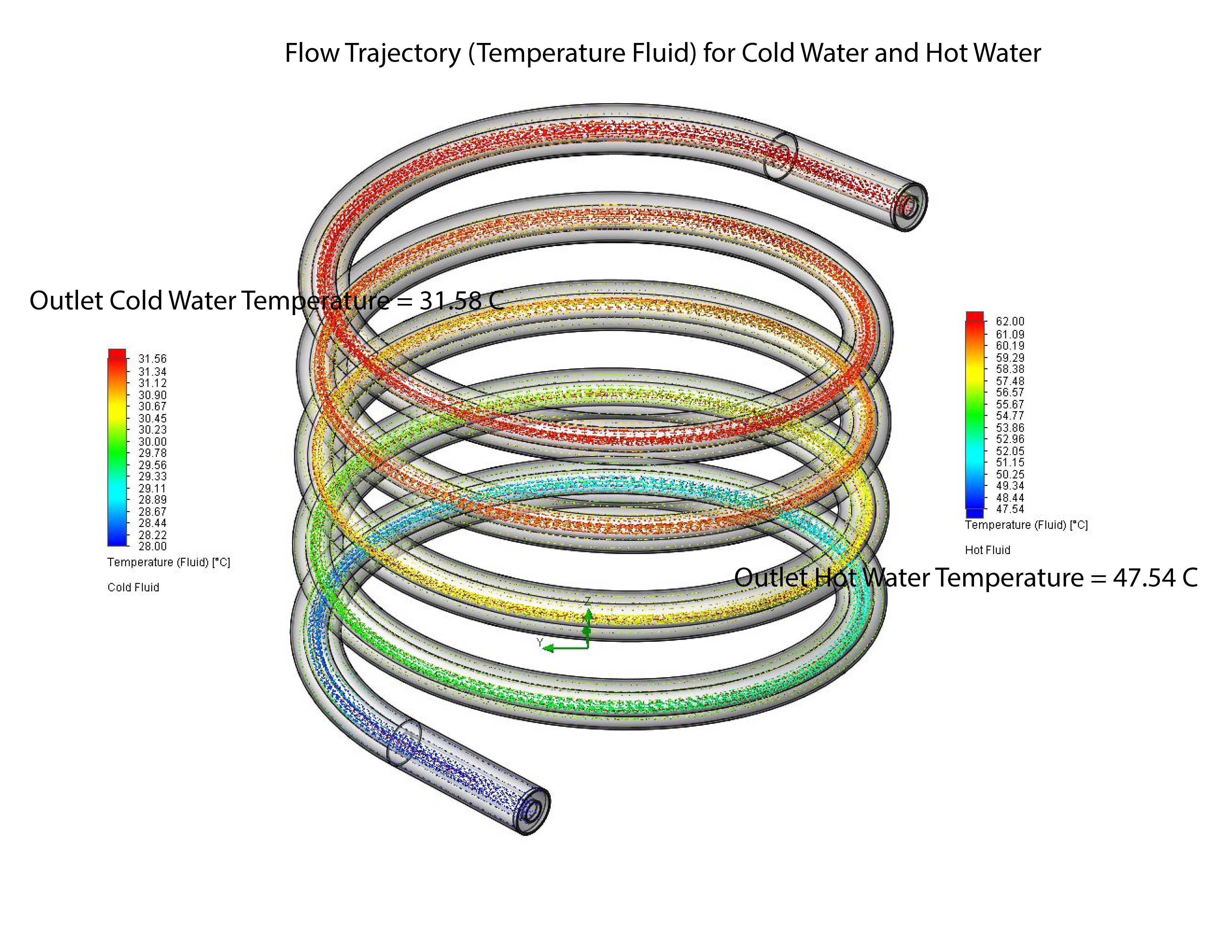

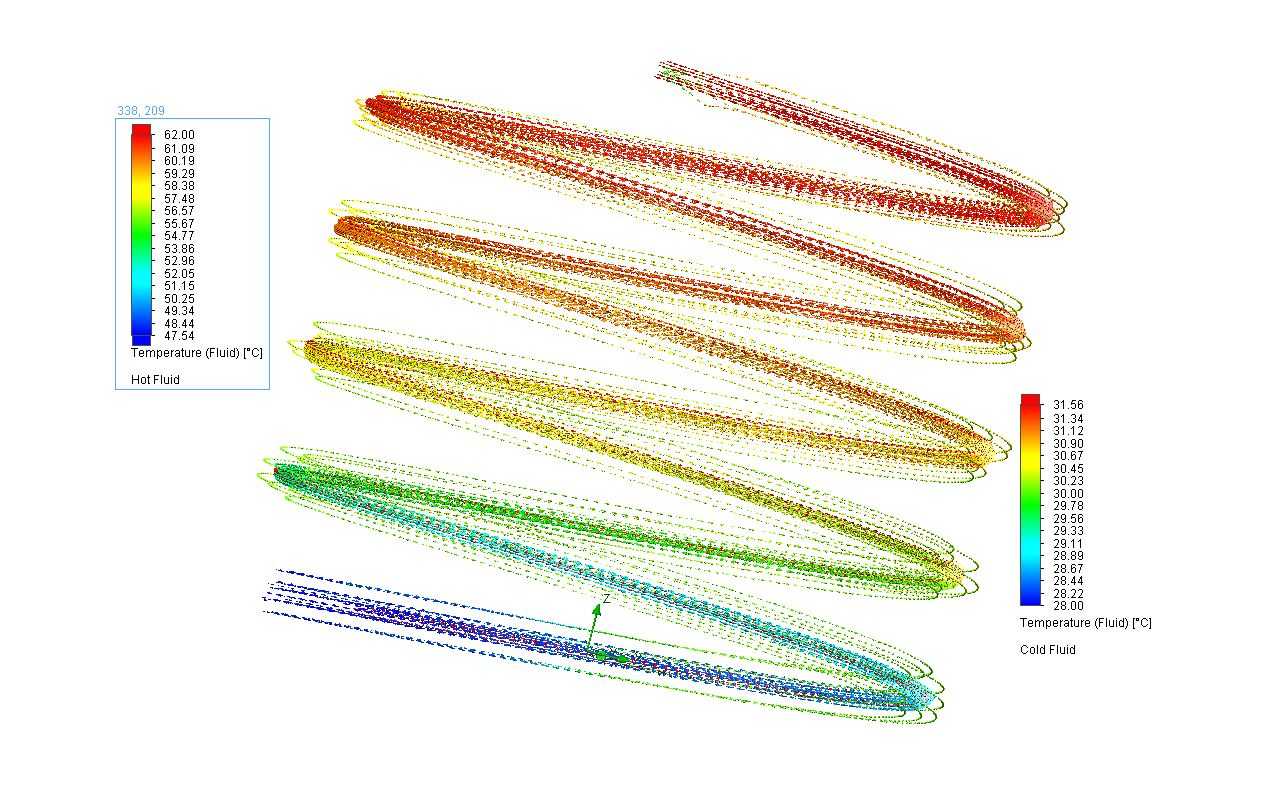

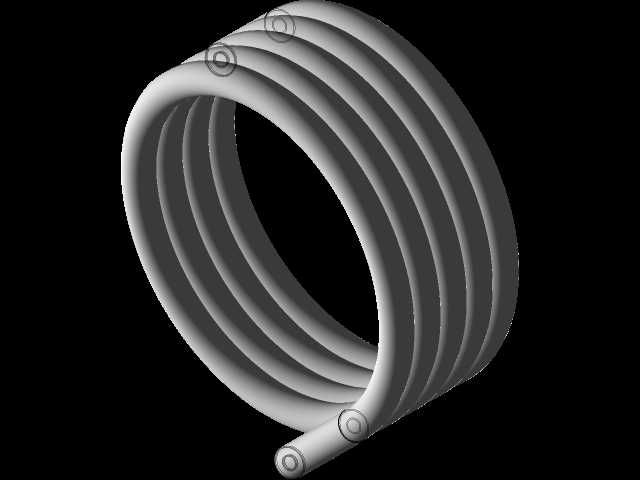

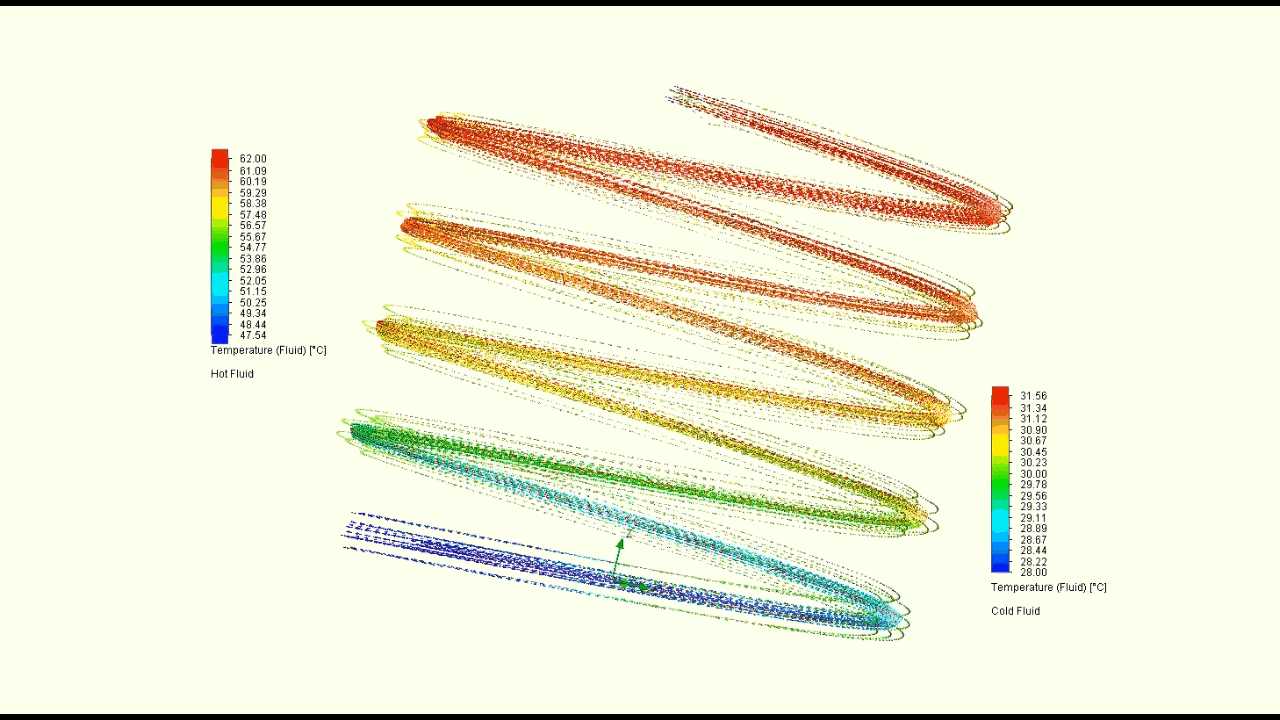

在化工、暖通、能源回收等工业场景中，管中管螺旋式换热器是实现冷热介质热量传递的常用设备，这类设备依靠螺旋流道的特殊结构，让介质在流动过程中持续改变流向，破坏管壁处的流动边界层，相比传统直管式换热器能获得更高的换热效率，同时整体结构紧凑，占用安装空间更小，适合在场地受限的换热工位布置。从流动模拟的结果可以看到，热流体与冷流体采用逆流布置方式，两种介质分别在对应的流道内螺旋行进，流道的螺旋曲率让流体产生持续的二次环流，这种流动状态能让流道中心区域与近壁区域的介质充分掺混，避免近壁处形成稳定的热阻层，有效提升整体换热系数。在做这类设备的结构设计时，首先要匹配现场的安装边界，螺旋段的整体外径、直管段的伸出长度、两端接口的连接尺寸都要适配现有管路的布置空间，不能出现设备到场后无法对接管路、或者与周边设备产生干涉的问题。流道的螺距设计是核心参数之一，螺距过小会让流体流动阻力大幅提升，增加配套循环泵的扬程损耗，运行能耗随之升高；螺距过大则会削弱螺旋流带来的二次流强化效果，换热效率达不到设计要求，需要结合额定工况下的流量、换热量需求做匹配计算。管中管的内外管间隙尺寸也需要精准控制，间隙过大会让冷侧介质的流速降低，换热面的利用效率下降，间隙过小则容易出现流道堵塞的问题，尤其是在介质带有少量杂质的工况下，要预留足够的通流空间避免运维频率过高。从温度场的分布轨迹能直观看到，热流体从入口端进入后沿螺旋流道行进，温度沿程逐步降低，冷流体则反向流动，温度沿程逐步升高，在螺旋段的末端两种介质的温度差达到最小，能实现热量的充分回收。这类结构的换热器在实际应用中，还要考虑不同工况下的热膨胀问题，螺旋结构本身具备一定的形变补偿能力，能吸收冷热介质温差带来的管路伸缩量，减少额外加装膨胀节的成本，不过在固定支座的设计上，要预留合理的滑动余量，避免热应力集中导致管路焊缝开裂。做流动模拟的过程中，需要重点关注不同流速下的流场均匀性，避免出现局部流速过低的滞流区，滞流区不仅会降低局部换热效率，还容易在介质含杂质时出现沉积结垢，长期运行会逐步堵塞流道，缩短设备的连续运行周期。
