长距离槽式刮板输送设备结构设计

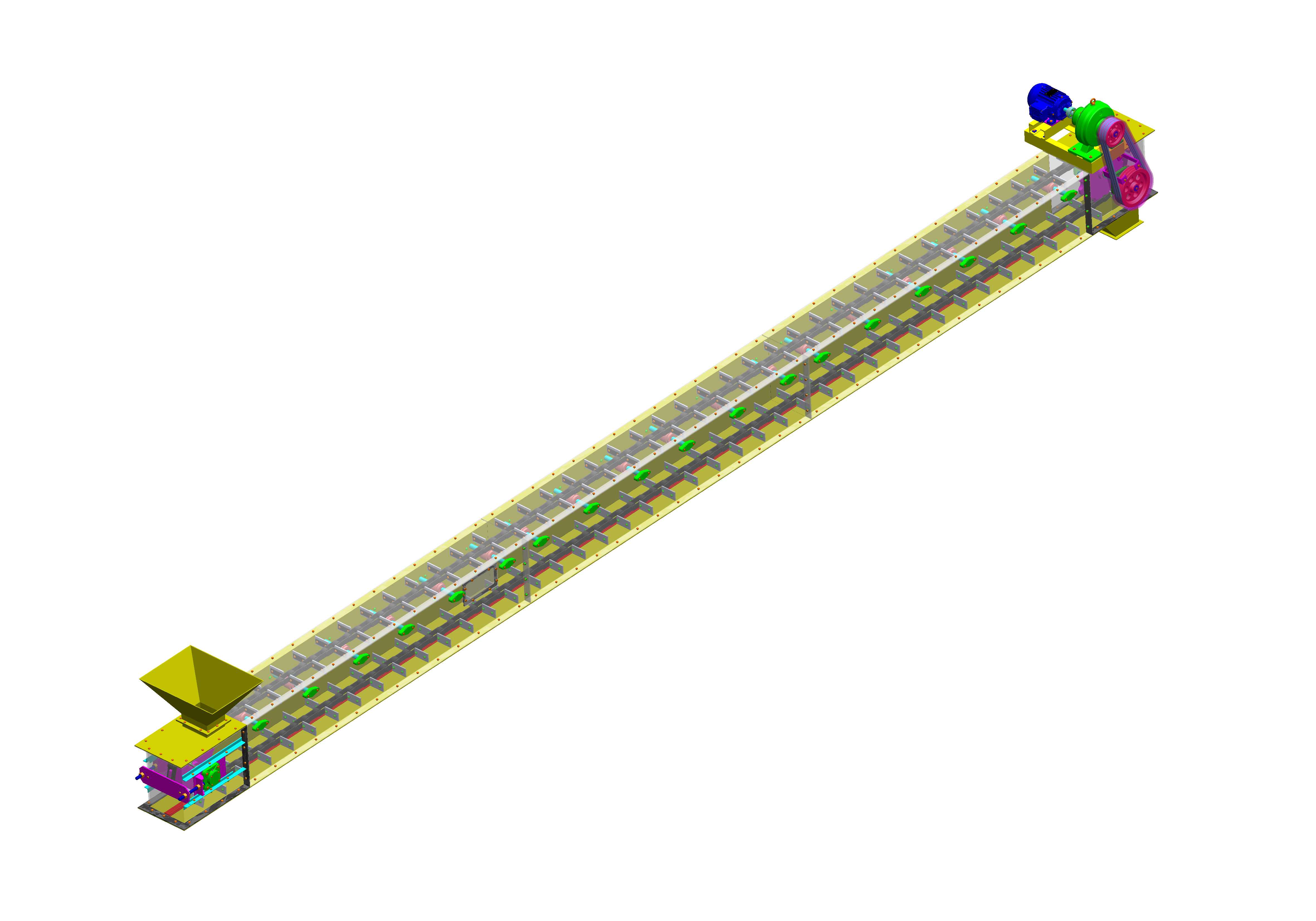

这款刮板输送设备主要面向散状物料的密闭连续输送场景，在粮食加工、矿山选矿、化工原料转运、建材生产等车间内部的物料转序环节应用广泛，可水平布置完成长距离物料输送，也可根据现场空间条件调整小角度倾斜安装，适配不同厂房的布局需求。设备整体采用长槽型机身结构，槽体两侧设置连续导轨作为刮板链条的运行支撑，避免链条运行过程中出现下垂、卡滞问题，导轨采用耐磨材质设计，可降低长期运行过程中的磨耗，延长设备维护周期。驱动端布置在设备的出料侧，采用电机直连减速机构的驱动方案，输出扭矩直接传递给头轮轴，带动牵引链条沿槽体循环运行，尾部设置张紧机构，可根据链条运行磨损情况调整张紧行程，保证链条与头轮的啮合精度，避免跳齿、脱链问题。进料端设置敞口受料斗，可直接对接上游设备的出料口，散状物料落入槽体后，被固定在牵引链条上的刮板沿槽底推送至出料端排出，整个输送过程物料被限制在封闭槽体内，可减少粉尘外溢，适配易产生扬尘的粉状、小颗粒状物料输送需求。设计过程中重点考虑了设备的安装边界条件，机身采用分段式模块化结构，单段槽体长度统一，可根据现场实际输送距离灵活拼接，降低现场安装的调整难度，设备两侧预留足够的维护空间，方便日常检查链条磨损、刮板紧固状态。刮板采用耐磨高分子材质与金属骨架复合结构，既保证推送物料的结构强度，又能降低刮板与槽底的摩擦噪音，减少对槽体的磨损。牵引链条采用重载套筒滚子链结构，可承受较大的物料推送阻力，适配堆积密度较高的散料输送工况，链条接头处采用快拆结构设计，方便后期维护时更换受损链节。设备的头轮、尾轮组件均采用可拆卸式轴承座安装，轴承座外侧设置密封结构，避免粉尘进入轴承内部造成润滑失效，日常维护时可直接拆卸轴承座完成轮体更换，无需整体拆解机身。槽体底部设置可更换的耐磨衬板，当衬板磨损到阈值后可直接更换，无需更换整个槽体结构，降低长期运维成本。在设备的进料、出料位置均设置导流结构，避免物料在端部出现堆积卡滞，保证物料输送过程的连续性，运行过程中刮板与槽底间隙控制在合理范围，既避免间隙过大造成物料残留，也防止间隙过小出现刮板刮蹭槽体的问题。
