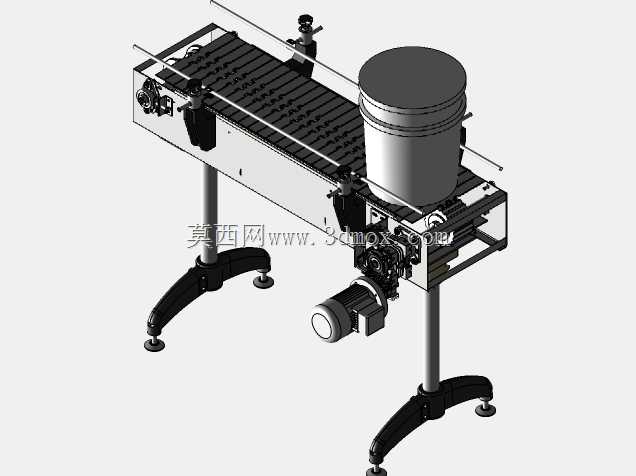

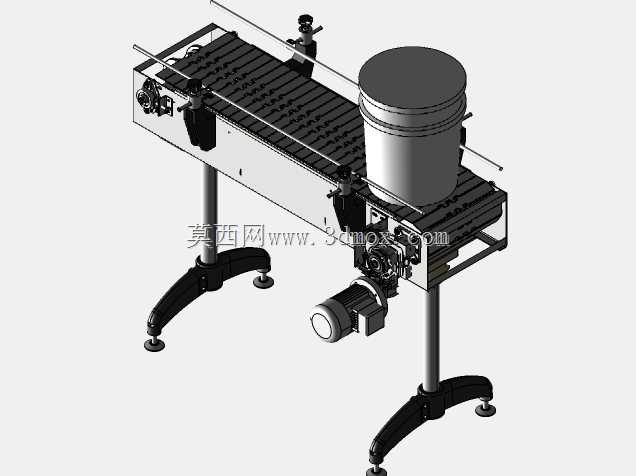

带储料桶的可调支脚直列式板链输送设备

这款直列式板链输送设备，主要面向食品加工、日化灌装、小五金分拣等连续生产场景，承担工位间的工件转运、待加工物料暂存输送职能，可直接对接灌装机、贴标机、分拣台等上下游工位，适配圆柱类、盒装类、小型不规则件的连续输送需求。设备主体采用平顶链板作为输送载体，链板表面做防滑平整处理，运行过程中无明显卡滞缝隙，可避免小型工件卡入输送间隙造成停机。两侧设置可调式导向护栏，护栏通过快拆式锁紧座固定在机架侧边，可根据输送工件的外形宽度快速调整护栏间距，无需额外打孔加工，适配多规格产品的换线生产需求。输送线中部上方集成的圆柱储料桶，可暂存待上料的颗粒状、小尺寸散装工件，桶底出料口正对链板输送面，可通过调整出料口挡板开度控制物料落料速度，实现储料与连续输送的一体化集成，减少单独配置储料料斗的安装空间。设备支脚采用带脚杯的弧形支撑结构，每个支脚底部配置可调橡胶脚杯，可在不平整的车间地面调整设备整体水平度，抵消地面高差带来的输送面倾斜问题，避免工件在输送过程中出现偏移、滑落情况；支脚与主机架采用螺栓锁紧连接，可根据上下游设备的对接高度，在一定范围内调整输送线的整体安装高度，适配不同工位的高度差对接需求。驱动单元布置在输送线端部下方，采用减速电机直接驱动主动链轮的结构，传动链路短，传动效率高，同时可通过调整电机安装座的张紧结构，调整链板的张紧度，避免链板长期运行出现松弛跳齿的问题。机架整体采用不锈钢折弯焊接成型，焊缝做打磨钝化处理，可适配有清洁要求的生产车间使用，日常清理时可直接擦拭设备表面，无卫生清理死角。设备整体安装边界紧凑，宽度方向仅比最大输送宽度多出两侧护栏与支脚的安装尺寸，长度方向可根据实际工位需求拼接延长，单段标准长度的设备可直接通过叉车转运，现场安装仅需调平支脚、对接电源即可投入使用，无需复杂的现场组装调试。设计过程中充分考虑了日常维护的便捷性，链板采用模块化拼接结构，单块链板出现磨损时可单独拆卸更换，无需拆解整条输送链；驱动端的链轮、轴承座均采用外露式安装，日常加注润滑脂、检查磨损情况时无需拆除大量外罩，可大幅降低日常维护的工时消耗。护栏的导向段在进料端做外扩喇叭口设计，可对接上游设备的出料口，引导工件顺利进入输送线，避免工件在进料位置出现卡堵。
