青贮饲料气力输送系统结构设计

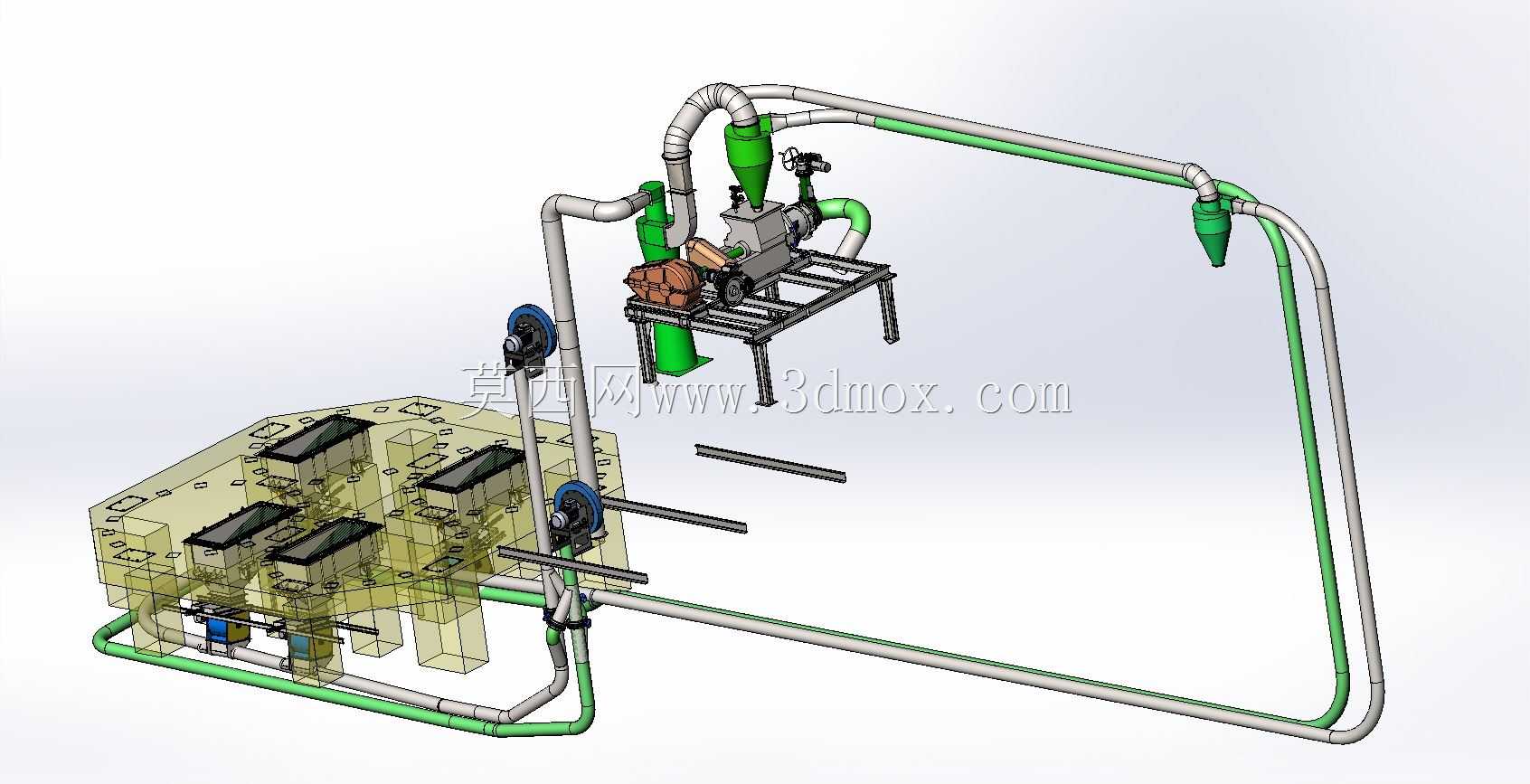

这套气力输送结构主要面向规模化畜牧养殖的青贮饲料制备工段，也可适配粮食加工、轻工散料处理场景中粉状、短纤维状散料的密闭输送需求，替代传统螺旋输送机、斗式提升机在多转弯、长距离、多点位送料场景下的布置局限。整套结构采用正压稀相输送的设计逻辑，核心动力段搭配闭风式旋转卸料阀，避免输送管路内的气压反窜至进料料斗，保证进料连续性，进料端配置旋风分离初滤结构，可在物料进入输送主管前分离出掺杂的大尺寸结块与硬质杂质，降低管路卡堵、弯头磨损的风险。管路布置上采用大曲率半径的弯头设计，弯头转弯半径取管路直径的6倍以上，减少青贮饲料这类含短纤维物料在弯头处的堆积堵料概率，管路沿程设置的快接检修段，可在出现局部堵料时快速拆卸清理，无需整段拆解管路。下方的多仓分配结构采用气动翻板阀实现送料点位的自动切换，可将上游输送来的物料按需分配至四个独立储料仓，适配不同配方饲料的分仓存储需求，储料仓采用透明可视化的结构设计，可直观观察仓内料位高度，仓底设置活化破拱结构，避免青贮饲料因含湿量偏高出现架桥堵料的问题。设计阶段充分考虑车间安装边界，整套系统的横向管路跨度适配常规12米跨度的生产车间柱距，竖向安装高度控制在4.5米以内，避开车间内的行车运行通道与照明桥架布置区间，设备支架采用标准型材拼接结构，支脚位置预留膨胀螺栓安装孔，可直接固定在水泥硬化地面上，无需额外做预埋基础。管路连接采用卡箍式快接结构，安装时无需现场焊接，可根据车间实际布局微调管路走向，降低现场安装的施工难度。整套结构的动力配置预留了风量调节接口，可根据输送物料的堆积密度、输送距离调整风压风量参数，适配不同特性散料的输送需求，避免因参数不匹配造成的物料破碎率过高或者输送能耗浪费的问题。
