正交锥齿轮传动减速装置结构设计

项目分类:减速机 发布时间:2022-02-22 ID:561291
  • 正交锥齿轮传动减速装置结构设计
  • 正交锥齿轮传动减速装置结构设计
  • 正交锥齿轮传动减速装置结构设计
  • 正交锥齿轮传动减速装置结构设计
  • 正交锥齿轮传动减速装置结构设计
  • 正交锥齿轮传动减速装置结构设计
  • 正交锥齿轮传动减速装置结构设计
  • 正交锥齿轮传动减速装置结构设计
  • 正交锥齿轮传动减速装置结构设计
  • 正交锥齿轮传动减速装置结构设计
  • 正交锥齿轮传动减速装置结构设计
  • 正交锥齿轮传动减速装置结构设计
  • 正交锥齿轮传动减速装置结构设计
  • 正交锥齿轮传动减速装置结构设计
  • 正交锥齿轮传动减速装置结构设计
  • 正交锥齿轮传动减速装置结构设计
  • 正交锥齿轮传动减速装置结构设计
  • 正交锥齿轮传动减速装置结构设计
  • 正交锥齿轮传动减速装置结构设计
  • 正交锥齿轮传动减速装置结构设计
  • 正交锥齿轮传动减速装置结构设计
  • 正交锥齿轮传动减速装置结构设计
  • 正交锥齿轮传动减速装置结构设计

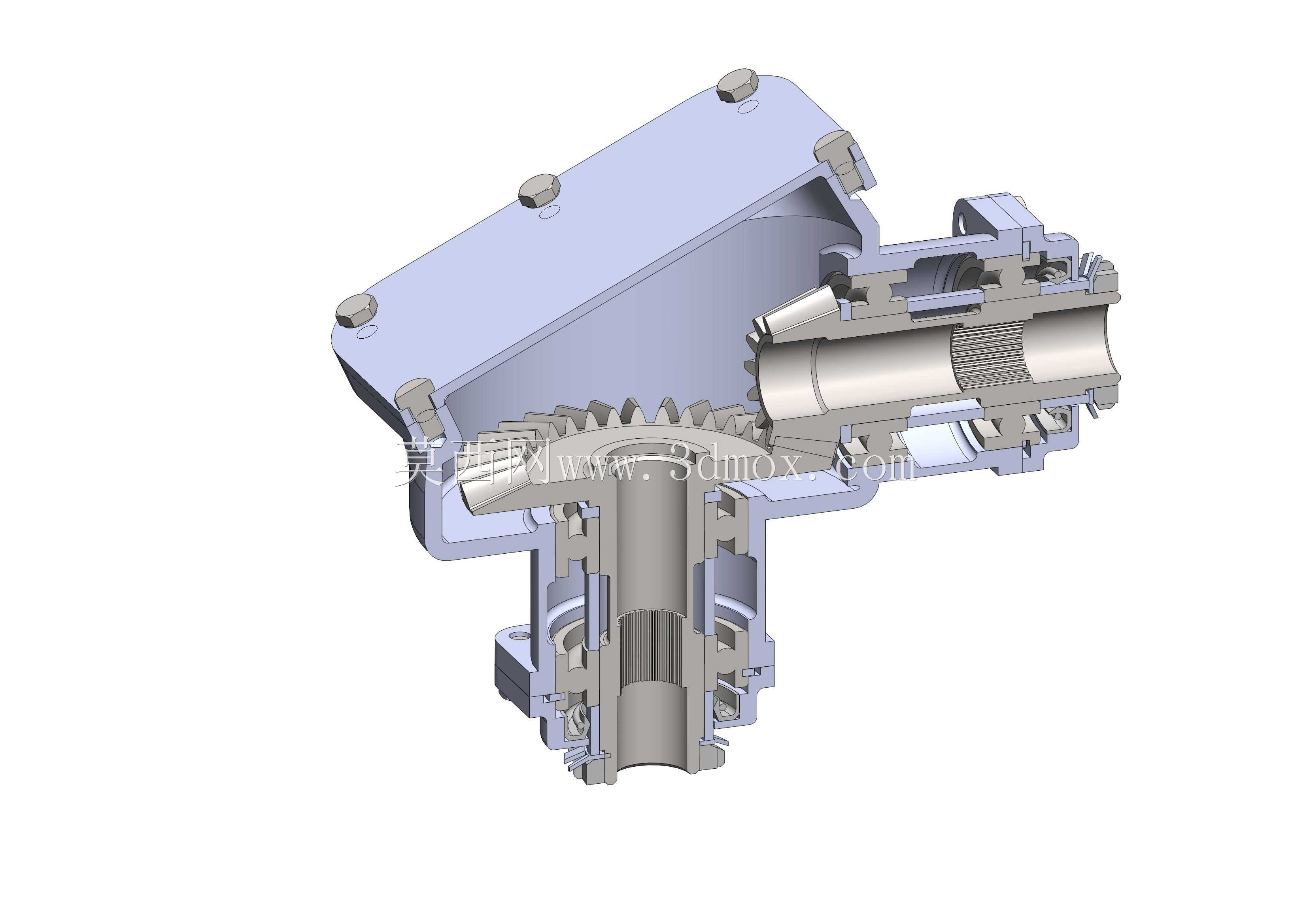

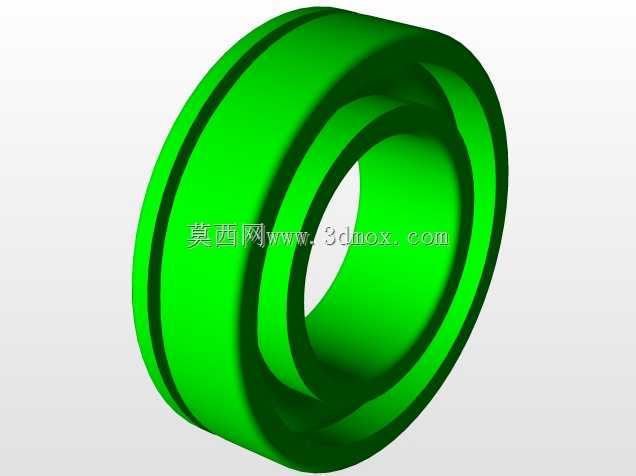

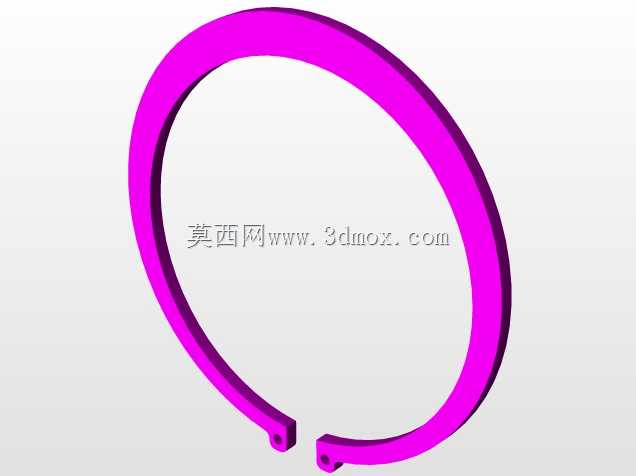

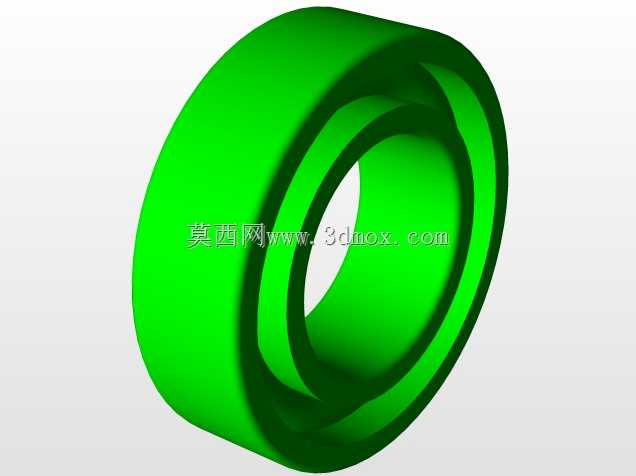

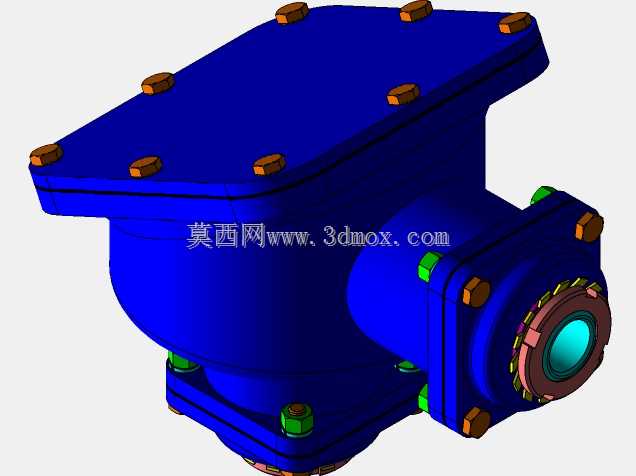

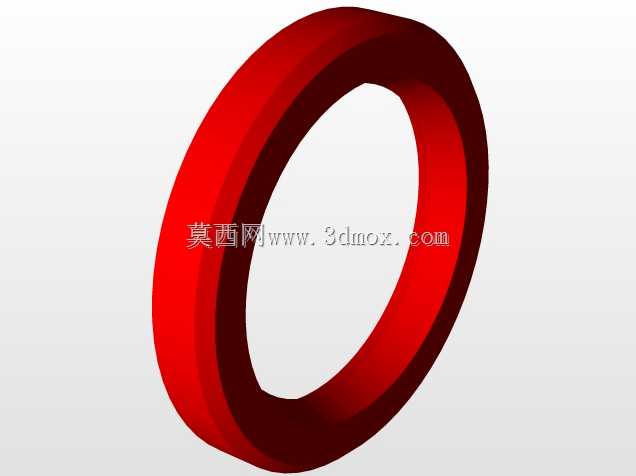

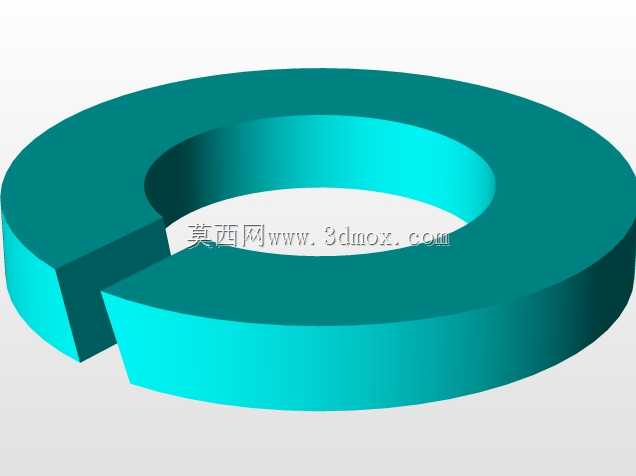

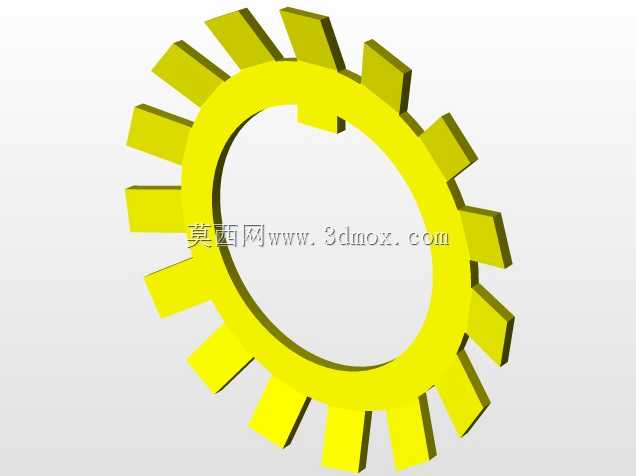

  在各类需要改变动力传递方向同时匹配转速与扭矩的工业场景中,锥齿轮减速结构是应用极为广泛的传动部件,这套正交布置的锥齿轮减速结构,核心采用两轴空间垂直的啮合布局,可将输入轴的高转速低扭矩动力,经锥齿轮副啮合转换后,从垂直方向的输出轴输出低转速高扭矩动力,适配各类动力输入与执行端存在空间垂直布局需求的设备安装场景。从结构设计逻辑来看,整套装置采用剖分式箱体结构,上箱盖与下箱体通过沿结合面均匀布置的紧固件实现刚性连接,箱体结合面加工有定位止口,保证装配后轴承孔的同轴度与位置精度,避免齿轮啮合出现偏载。输入轴端采用深沟球轴承与轴用挡圈组合实现轴向定位,轴承外侧设置有密封结构,可防止箱体内润滑脂泄漏同时阻挡外界粉尘杂质进入啮合腔;

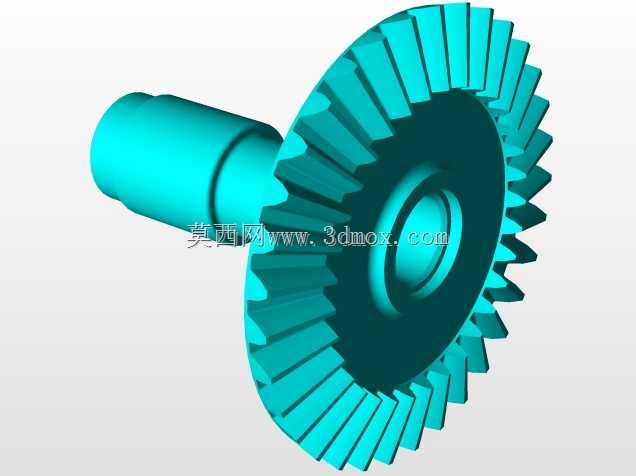

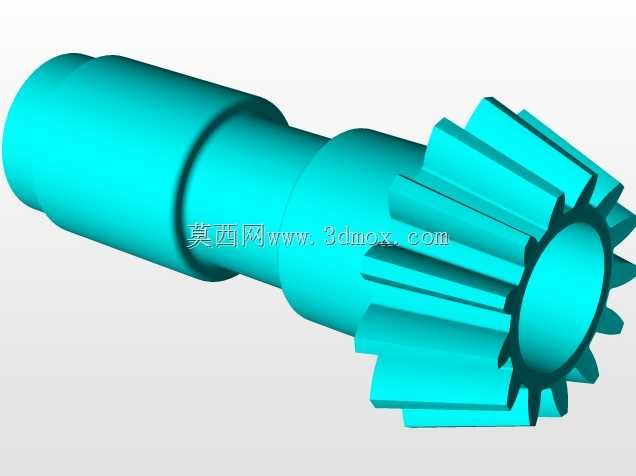

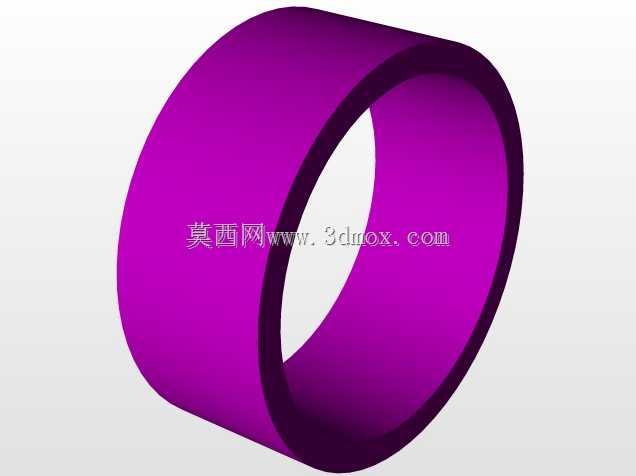

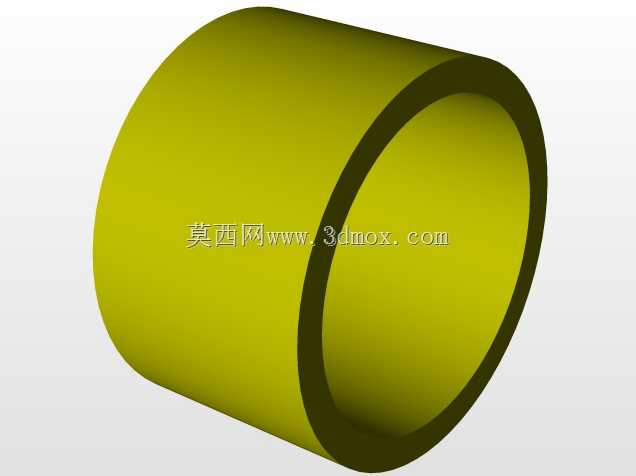

  输入轴外伸端加工有花键结构,可直接与动力源输出端的花键套配合,传递扭矩的同时保证同轴度,避免键连接带来的应力集中问题。锥齿轮副采用等顶隙收缩齿设计,啮合过程中轮齿接触区沿齿长方向合理分布,可承受较大的冲击载荷,相比直齿锥齿轮传动平稳性更好,噪音更低,适合中低速重载的传动工况。输出轴与输入轴呈90度空间垂直布置,轴系同样采用双轴承支撑结构,保证轴系刚性,输出轴外伸端同样加工有连接结构,可直接对接执行机构,减少额外的传动转接环节。箱体外侧设计有均匀分布的安装凸台,凸台上加工有安装通孔,可通过螺栓将整套减速装置固定在设备机架上,安装面的平面度公差在设计时做了严格控制,避免安装后箱体出现变形导致轴承卡滞、齿轮啮合异常。

  整套装置的润滑采用脂润滑方式,箱体内腔预留有足够的润滑脂存储空间,齿轮啮合过程中可将润滑脂带至啮合面与轴承位置,无需额外设置复杂的油路结构,维护成本更低,适合长期免维护的使用场景。在实际选型应用中,这类锥齿轮减速装置常被用于农业机械、轻工输送设备、小型工程机械的动力传递环节,比如割台动力传递、小型输送带转角驱动、工程机械附属机构的动力换向等场景,相比平行轴减速器,其最大的优势是可在极小的安装空间内实现动力的90度转向传递,无需额外加装链轮、带轮等转向传动部件,大幅缩减整套传动系统的占用空间。设计过程中对轴系的挠度做了仿真校核,保证在额定载荷下轴的变形量在齿轮啮合允许的范围内,避免出现轮齿端部接触导致的早期磨损;

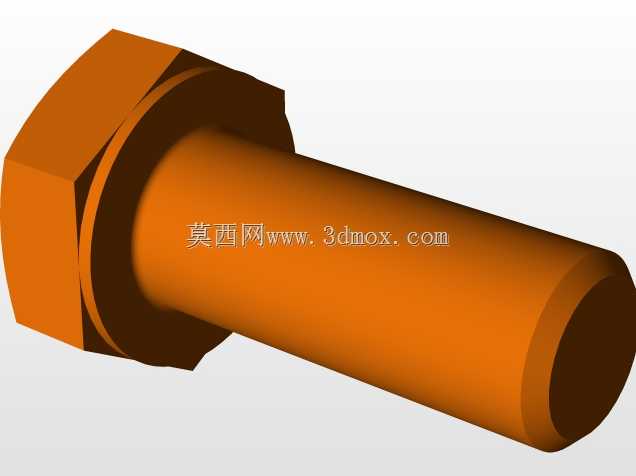

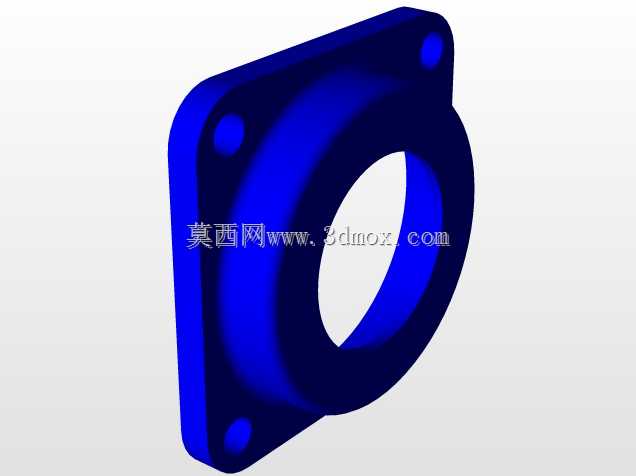

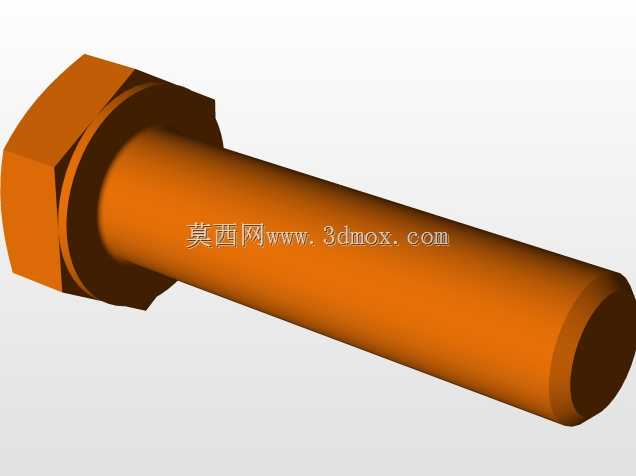

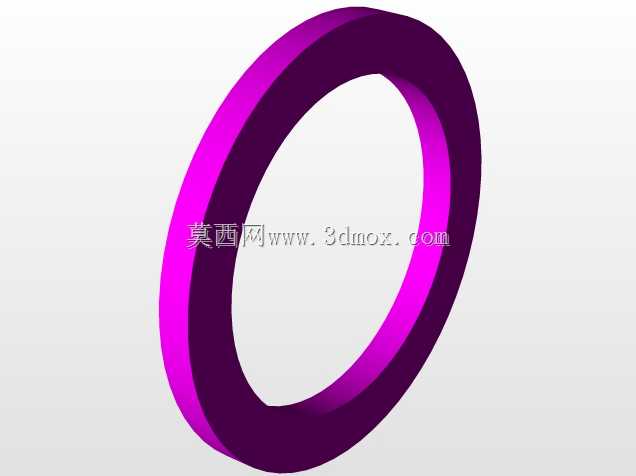

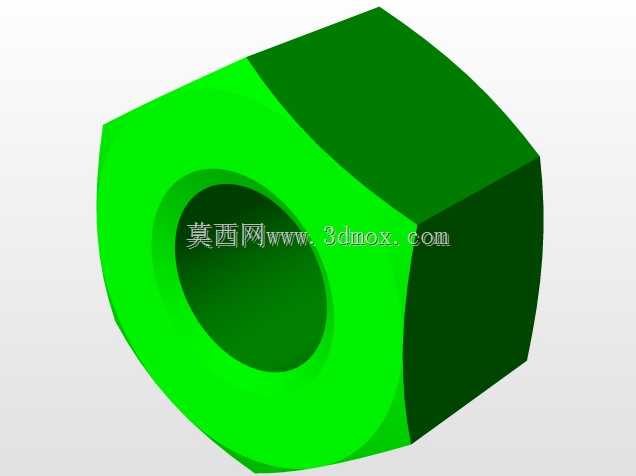

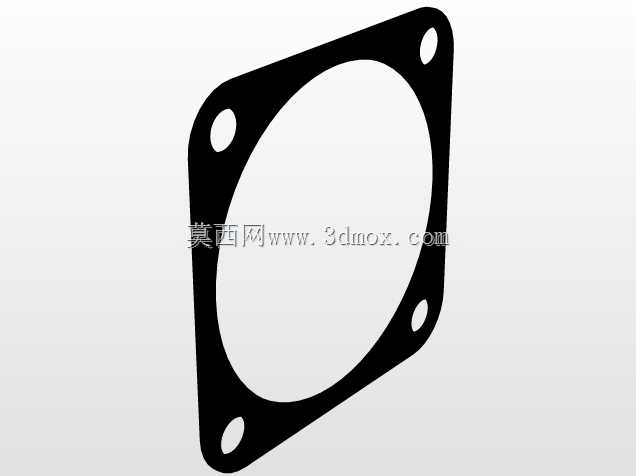

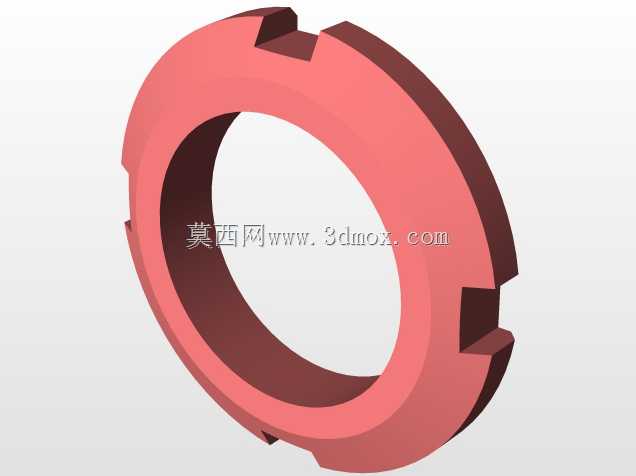

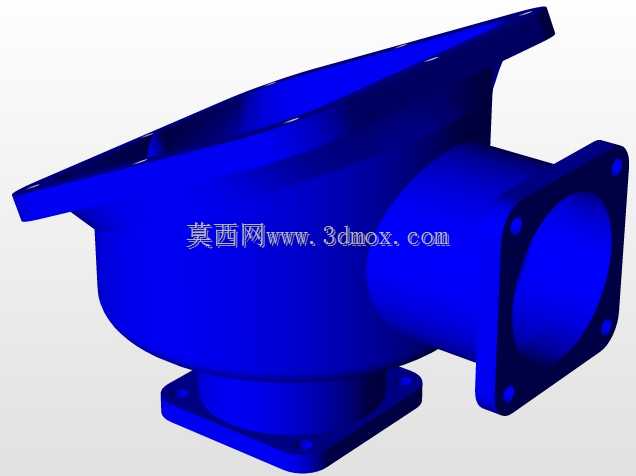

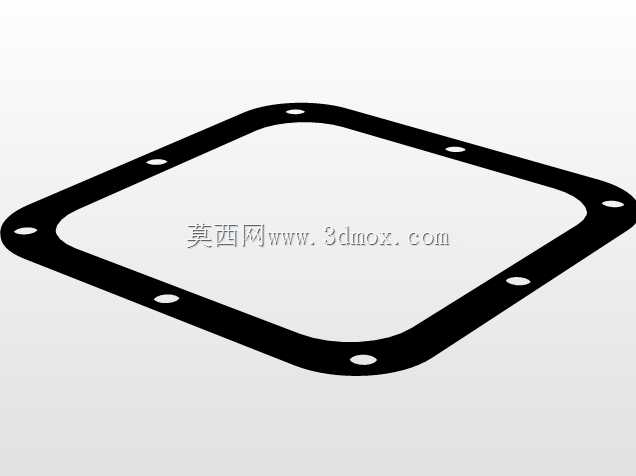

  箱体的壁厚根据铸造工艺要求做了均匀化处理,避免壁厚突变导致的铸造缺陷,同时在轴承安装位置设置有加强筋,提升箱体局部刚性,承受轴承传递的径向载荷。安装边界方面,整套装置的外轮廓无突出的尖锐结构,所有紧固件均沉装在箱体凸台的沉孔内,避免安装过程中与周边部件发生干涉,输入轴与输出轴的外伸长度根据常用连接标准设计,可适配绝大多数标准规格的联轴器、连接法兰,无需额外加工轴端即可完成装配。在实际装配流程中,可通过调整轴承端盖处的调整垫片厚度,控制锥齿轮副的啮合侧隙,保证齿轮副在合理侧隙下运行,既避免侧隙过小导致的运转卡滞、温升过高,也防止侧隙过大导致的传动换向冲击过大、传动精度下降。整套结构的所有零部件均采用常用工程材料,齿轮采用合金结构钢经渗碳淬火处理,齿面硬度满足重载传动要求,箱体采用铸铁材料铸造而成,具备良好的减震性,可吸收齿轮啮合过程中产生的振动,降低运行噪音,轴承采用标准件,采购替换便捷,降低后期维护的配件成本。
