离网型光伏提水供水成套装置结构设计

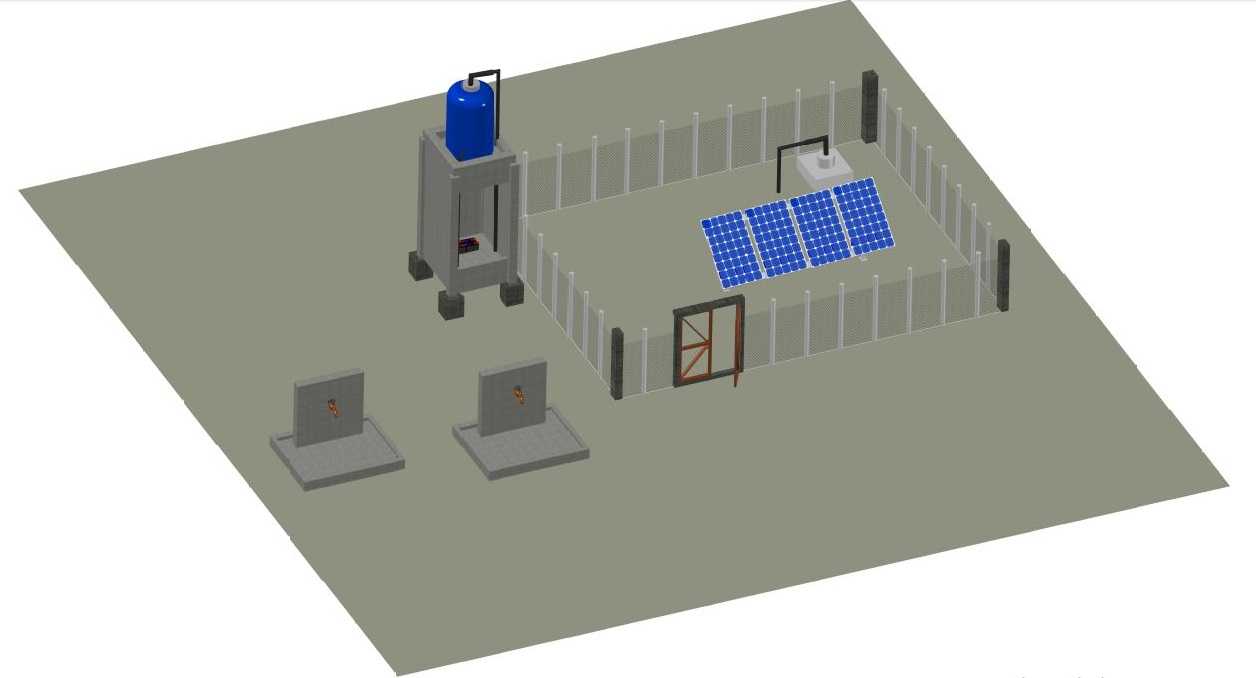

这套装置主要面向无电网覆盖的偏远村落、野外作业驻点、零散牧区等场景，解决常规供电无法抵达区域的饮用水获取、小规模灌溉供水需求，整套系统依托太阳能资源独立运行，不需要外接市电线路，适配日照条件充足但基础设施薄弱的区域。从结构布局来看，整套装置采用围栏式围合布置，外围设置1.8米高的围栏结构，预留单开检修门作为人员进出通道，围栏内部划分为三个功能区块：靠近围栏内侧的区域布置光伏板安装支架，支架采用倾角固定设计，适配大部分中纬度地区的太阳高度角，光伏板组件平铺在支架上，预留检修间隙避免组件积灰遮挡影响发电效率；围栏中部靠一侧布置立式压力储水罐，配套泵体安装基座，储水罐底部设置减震垫与混凝土地基固定，避免泵组运行时的振动传导引发结构共振；围栏外侧靠近检修门的位置布置两个外置设备基座，用于安装控制模块与进水过滤组件，基座高度高出地面30厘米，防止雨季地面积水倒灌侵蚀设备。设计阶段优先考虑野外无专人值守的使用特性，所有外露结构件均采用螺栓装配式连接，不需要现场焊接作业，降低偏远区域的施工难度，各部件的安装边界预留足够的操作空间，泵组周边预留60厘米的检修通道，光伏板后侧预留40厘米的间隙方便组件清洁与线路检修。功能层面，整套系统通过光伏阵列将太阳能转化为电能驱动泵组运行，抽取地下水或低位水源至储水罐稳压存储，再通过管路输送至用水点，储水罐配置压力感应组件，可根据罐内水压自动调整泵组启停，避免光照波动导致供水压力不稳定。结构建模过程中对各部件的安装干涉做了全面校验，围栏立柱的埋深尺寸、基座的混凝土浇筑范围、管路的走向排布都做了明确的结构表达，泵组与储水罐的连接管路采用硬管连接搭配软接头减震，光伏支架的斜撑角度做了加强设计，可抵御常规野外工况下的风载影响，整套装置的所有部件尺寸都适配常规运输车辆的装载边界，不需要拆分超大部件即可完成转运，现场安装仅需按照装配关系依次固定基座、组装围栏、挂载光伏组件、连接管路线路即可完成部署，不需要复杂的调试流程。
