赛尔化学机械抛光配套水泵结构设计

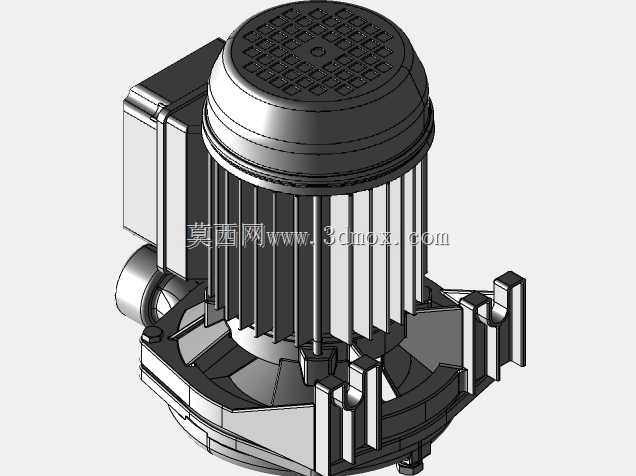

这款配套化学机械抛光工序的水泵，核心服务于半导体晶圆、精密光学元件抛光制程中的流体输送环节，在CMP工艺段承担抛光液循环供给、抛光后冲洗介质输送、废液快速抽排的实际作用，是保障抛光制程压力稳定、介质供给均匀的核心配套部件。从结构设计逻辑来看，建模阶段优先匹配抛光工位的安装空间约束，顶部电机端采用散热筋阵列布局，筋条高度、间距经过热仿真校核，可在设备连续24小时运行工况下，保证电机绕组温升控制在绝缘等级允许范围内，避免因抛光车间多水雾、环境温度偏高导致的电机过热停机。泵体与电机的连接段采用一体化支座设计，支座上预留的三个安装支脚呈120°均匀分布，支脚处的安装孔位做了长圆孔余量设计，可适配现场安装时±5mm的位置偏差，降低现场配装的对位难度，同时支脚与安装基础接触的位置预留了减震垫安装槽，可直接嵌入标准规格橡胶减震垫，削弱泵运行时的振动向抛光主机传递，避免振动影响抛光面的加工精度。流体过流部分的流道做了圆弧过渡处理，没有直角突变结构，可减少抛光液中固相研磨颗粒在流道内的沉积堵塞，同时降低流道阻力，保证出口压力波动控制在±2%以内，匹配CMP工艺对抛光液供给压力稳定性的严苛要求。泵体侧方预留的外接管路接口采用标准法兰连接尺寸，可直接对接车间现有抛光液供给管路，不需要额外加工转换接头；接线盒位置设置在电机侧方45°角位置，避开了管路拆装的操作空间，同时接线盒的密封结构满足IP54防护等级，可抵御抛光车间内的水雾、研磨颗粒飞溅侵入，避免电路短路故障。从安装边界来看，这款泵的整体径向最大尺寸控制在220mm以内，轴向总高度不超过380mm，可直接嵌入现有抛光设备的机架预留安装腔，不需要对原有设备机架做切割改造；泵的进出口中心高度与现有抛光设备的管路接口高度完全匹配，安装时不需要额外调整管路走向，可直接完成对接。设计阶段还考虑了日常维护的便利性，泵体与电机的连接采用快拆式结构，不需要完全拆除管路即可完成叶轮、密封件的更换，密封件采用耐化学腐蚀的氟橡胶材质，可耐受抛光液的弱酸碱腐蚀，延长易损件的更换周期，减少设备停机维护时间。
