带太阳能路灯的多拱跨河桥梁结构设计

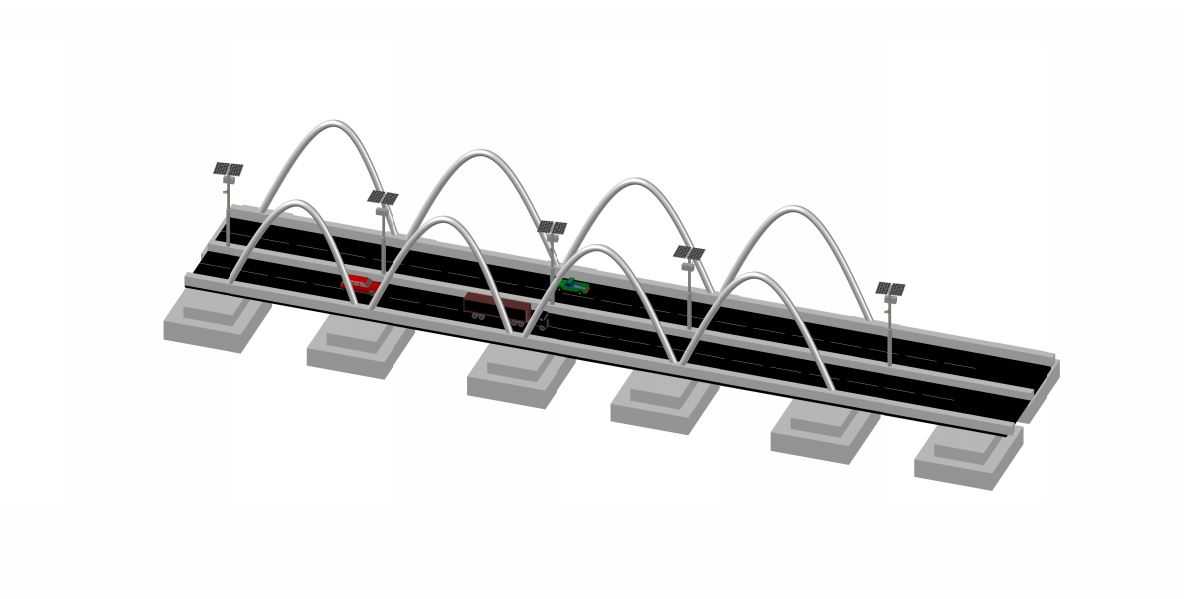

这套三维结构方案针对城市跨河慢行与车行混合通行桥梁做了一体化整合设计，核心是将太阳能照明系统与桥梁主体结构做深度融合，避免后期加装照明设施带来的结构二次开孔、管线外露、荷载冗余等工程问题。从实际应用场景看，这类多拱式桥梁多用于城市内河景观带、园区连通道路、城郊跨渠通行段，既要满足双向两车道的小型车辆通行需求，也要兼顾两侧人行步道的通行空间，拱架结构本身兼具受力承载与景观装饰属性，相比传统梁式桥更适配周边滨水景观的视觉协调性。设计阶段优先考虑了安装边界的适配性：桥墩采用扩大混凝土基础，单组基础的平面尺寸预留了足够的地基承载冗余，适配软土地基、河道驳岸等多种安装场地，基础顶面与桥墩墩身做了倒角过渡，减少水流冲刷带来的应力集中；拱架采用等截面弧形管材拼接，每组拱架的跨距、拱高参数统一，既降低了构件加工的开模成本，也方便现场分段吊装拼接，拱脚位置与桥面主梁做刚性固结，传递竖向荷载与水平推力的同时，不需要额外设置复杂的张拉系杆，简化了现场施工流程。太阳能路灯的安装点位直接布设在拱架与桥面护栏的衔接位置，灯杆高度匹配桥面照明的照度要求，太阳能板的倾角按照项目所在地的纬度做了预设，保证全年日均受光时长满足夜间照明的储能需求，供电管线顺着拱架内侧的预留线槽布设，全程隐藏在结构型材内部，避免长期暴露在户外环境下出现管线老化、锈蚀问题，也不会破坏桥梁整体的外观整洁度。桥面部分做了明确的功能分区，双向车行道预留了标准的行车宽度，两侧人行步道与车行道之间设置护栏结构隔离，护栏与拱架、灯杆的安装基座做一体化浇筑，减少现场零散构件的安装工序。从结构受力逻辑看，多组拱架沿桥梁纵向等距排布，将桥面的竖向荷载均匀传递到每组桥墩基础上，相比单跨大拱结构，这种小跨多拱的形式对地基承载力的要求更低，也更适合跨度在百米以内的中小型跨河、跨线桥梁场景。照明系统完全采用离网式太阳能供电，不需要额外铺设市政供电管线，对于城郊区域、景观园区这类供电管网铺设成本较高的场景，能大幅降低项目的前期配套投入，后期运行过程中也不需要产生持续的电费支出，维护仅需要定期清理太阳能板表面的积灰、检查储能模块的工作状态即可，运维难度远低于传统市电照明系统。建模过程中对所有构件的装配干涉做了逐一校验，比如灯杆与拱架的衔接位置、管线在拱架内的穿行空间、桥墩基础与河道驳岸的衔接边界都做了预留，实际施工时可以直接参照模型的构件拆分尺寸做预制加工，减少现场切割、适配的工作量，也能避免安装过程中出现构件碰撞、尺寸不匹配的问题。
